力士乐压力继电器R901094159 HED8OA-20/100K14KW，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

力士乐REXROTH压力开关HED8OA-2X/100K14KW

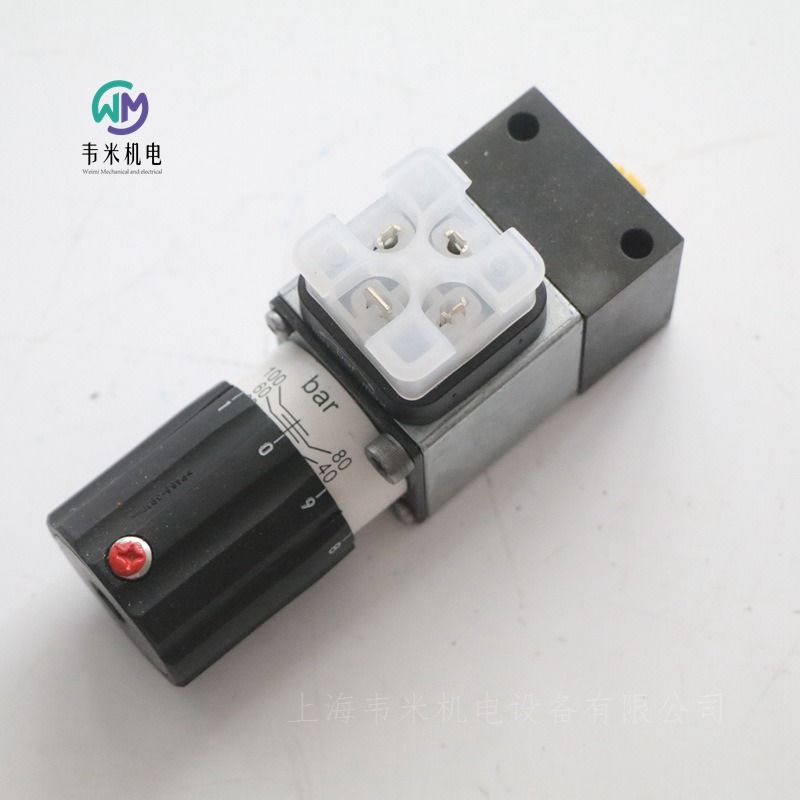

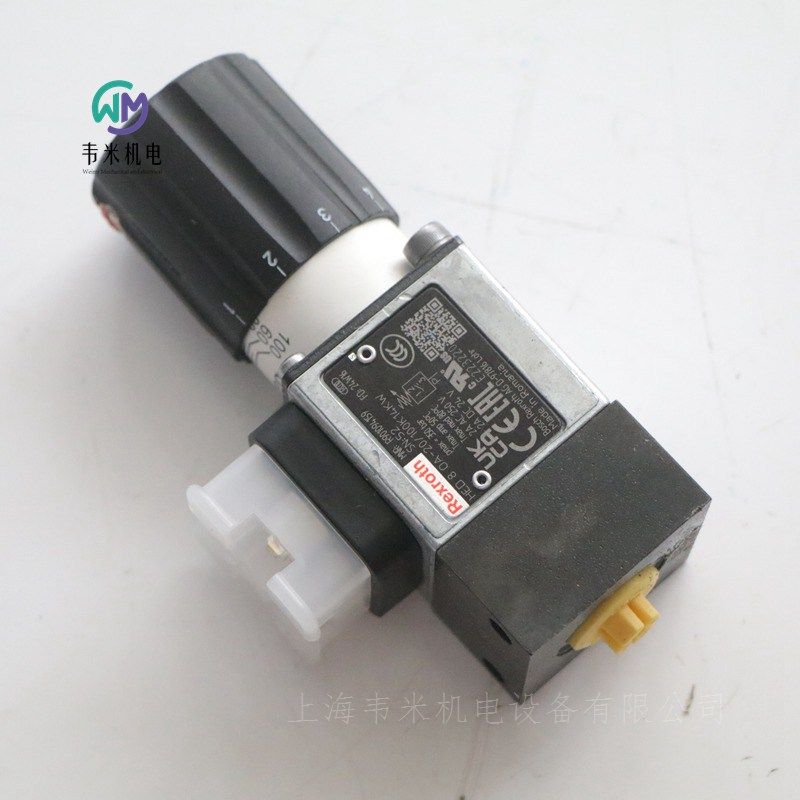

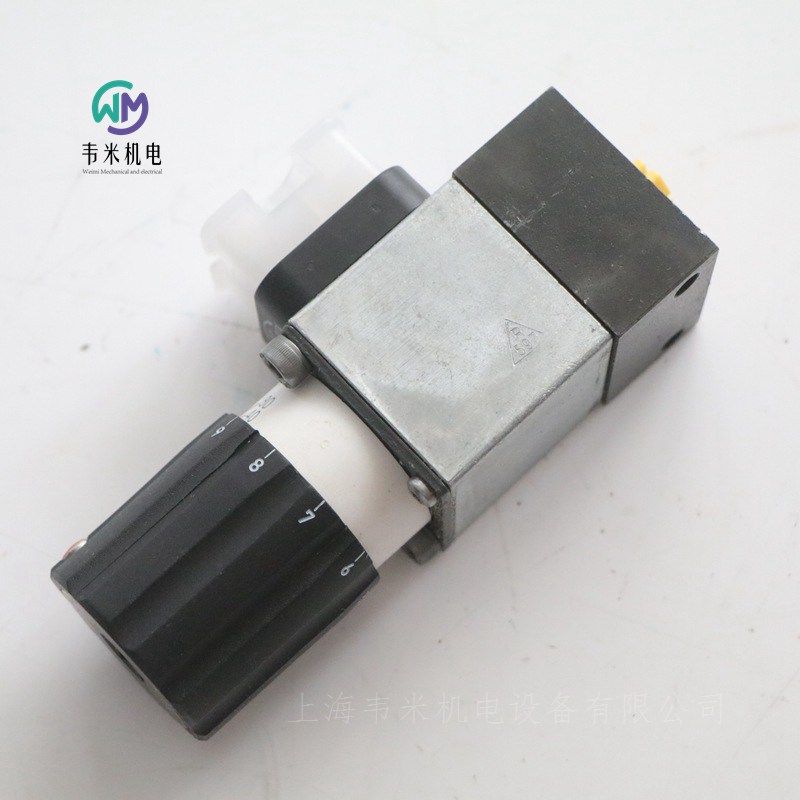

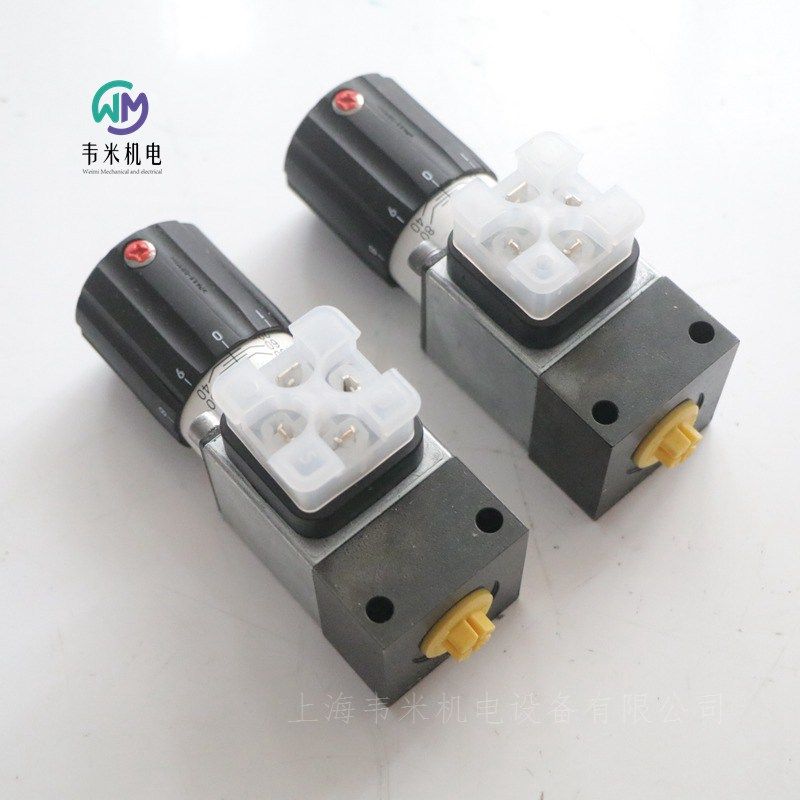

R901094159 HED8OA-20/100K14KW
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压  传感器  机械压力开关  压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
带刻度的旋钮
活塞压力开关
带常闭/常开功能的微动开关
管道安装
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
产品属性
连接图    内螺纹 G1/4
产品系列    HED 8
工作压力. [bar]    100
连接类型    管道
输出信号    带常闭触点/常开触点功能的微动开关
电源电压    12...250 V AC/DC
电插头    4 芯设备插头 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封件    NBR
重量 [kg]    0.85

力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm²/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士乐REXROTH液压比例方向阀 4WRPEH6C3B40P-3X/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    50
活塞符号    符号 C3
连接类型    板式结构
额定流量 [l/min]    40
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    4
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.99

力士乐REXROTH液压比例方向阀 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    50
活塞符号    符号 C3
连接类型    板式结构
额定流量 [l/min]    24
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    4
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.985

力士乐REXROTH液压比例方向阀 4WRPEH6C3B04L-3X/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    8
活塞符号    符号 C3
连接类型    板式结构
额定流量 [l/min]    4
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    4
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPE10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 80 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
节能 - 不需要先导油，流量高压差低
灵活 - 适用于位置和速度控制
 - 响应灵敏度高，滞后小
安全 - 可借助 ISA 适配器切断第二线圈
IO-Link 接口，可选
三位四通方向阀
4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。
结构
阀门的基本构成包括：
阀体
带有压缩弹簧的控制阀芯
带位置传感器的控制线圈（可选配电子元件保护膜）
行程线圈
带模拟接口或 IO-Link 接口的集成电子元件 (OBE) （可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 V 的情况下，电子元件将控制阀芯调节到中心位置。
错误检测
如果出现以下错误情况，电子元件将使控制线圈断电：
低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
控制阀芯 在压缩弹簧的作用下保持在机械中心位置（（带有符号 V）不适用于液压中心位置）。
衰减阀板 "D"
衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜 (8)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
两位四通方向阀
4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。
结构
阀门的基本构成包括：
阀体
带有压缩弹簧的控制阀芯
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。正控制值预设时，阀门从 P 到 B 或者从 A 到 T 打开。负控制时，控制阀芯位置无变化。
错误检测
如果出现以下错误情况，电子元件将使控制线圈断电：
低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
德国力士乐REXROTH比例阀订货号和型号：
0811404766 4WRPE10CB80L-20/G24K0/F1M-810
0811404771 4WRPE10E80SJ-20/G24K0/A1M
R901396520 4WRPE10EA80SJ-3X/M/24A1
R901409007 4WRPE10Q3-80S-3X/M/24A1
R901409007 4WRPE10Q3-80S-30/M/24A1
R901392640 4WRPE10W6-80SJ-3X/M/24F1
0811404552 4WRPE10V80M-20/G24K0/A1M-837
R901392641 4WRPE10V80S-3X/M/24A1
R901514048 4WRPE10V80S-3X/V/24A1
0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M
R901396517 4WRPE10E1-80SJ-3X/M/24A1
0811404818 4WRPE10CB80M-2X/G24K0/A1M-846
0811404767 4WRPE10Q3-80M-2X/G24K0/A1M
0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797
0811404776 4WRPE10WC80SJ-2X/G24K0/B5M
0811404814 4WRPE10KB130P-2X/G24K0/B5M
0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830



力士乐REXROTH方向控制阀，直接操作，带集成数字轴控制器（IAC多以太网）
系列4WRPDH
通径6和10
组件系列2X
工作压力350巴
流量100升/分钟（∆p=35巴）
特征
打开
–集成数字轴控制功能（IAC多以太网）
–总线连接/服务接口（sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERLINK、VARAN）
可扩展
–2个可配置的模拟传感器输入
–1个线性位置测量系统输入（SSI、1Vpp或EnDat 2.2）
处境安全的
-内部安全功能（根据EN 13849-1，可用于4类/PL e）
–符合EMC指令2014/30/EU的CE要求
准确的
–液压控制器
–高响应灵敏度和低滞后
组成
IAC多以太网方向控制阀
电子设备主要由以下部分组成：
带伺服质量控制滑阀和套筒的直接操作方向控制阀
集成数字轴控制器，具有：
–模拟/数字接口（XH2）
–以太网接口（X7E1、X7E2）
–模拟传感器接口（X2M1、X2M2）
–数字传感器接口（X8M）
功能
IAC多以太网阀（基于方向控制阀的集成轴控制器）是一种数字方向控制阀，具有集成轴控制器和以下功能：
位置控制
压力/力控制
闭环速度控制
交替控制（位置-压力/力）
交替控制（流量-压力/力）
pQ功能（流量控制）
这实现了以下操作模式：
阀门直接控制
驱动控制位置控制
驱动控制定位
定位块操作
命令值通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）预设
向上级控制提供的实际值信号的反馈信息可选地通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）提供
控制器参数通过以太网接口（X7E1或X7E2）设置
安全功能
由于接头（XH2）上的控制电磁阀（启用引脚3，低信号），关闭功能被启用。
关闭后，阀门的控制滑阀处于故障安全位置。
电磁阀B的启用确认引脚8为“高”。
通过连接控制电磁阀（启用引脚3，高信号），可以通过命令值预设在两个方向上调节阀门。
电磁阀B的启用确认引脚8为“低”。
阀门的集成控制电子设备还允许根据EN 13849-1方向P→a关闭通道（根据应用观察故障安全位置）。
为此，必须提供合适的控制系统，以在方向相关的阀门信号“启用输入”和“启用确认”（阀门反馈的诊断信号）之间进行合理性检查，并在错误情况下做出反应。
根据EN 13849-1（取决于阀门类型），不可能以安全相关的方式关闭方向P→B。
监视
数字控制电子设备能够实现全面的监控功能/错误检测，包括：
欠电压
通信错误
模拟传感器输入和数字位置测量系统的电缆断裂
模拟/数字输出的短路监测
微控制器监测
集成电子设备的温度
注意：
停用时，4/4方向控制阀没有无泄漏的基本锁定。设计驱动器时必须考虑泄漏。当电源电压关闭时，驱动器可能会在功能方向P→B上短时间加速。
4WRPDH型阀门可用作切断元件。3或4（符合EN 13849-1的PL e）。对于这两种类型，需要额外的关闭元件来实现双通道关闭。
主要技术参数
通径NG 6 10
连接类型 板连接
连接图 ISO 4401-03-02-02-05   ISO 4401-05-04-0-05
重量 3.2kg   7.2kg
安装位置  任意
环境温度范围  –20…+60°C
储存温度范围  +5…+40°C
储存时间  1年
相对湿度（无凝结）  95%
防护等级符合EN 60529   IP65（如果正确安装的连接器使用）
表面温度  150°C
MTTFd值符合EN ISO 13849 150年标准
正弦测试符合EN 60068-2-6 10...2000赫兹/大10克/10个周期/3个轴
根据EN 60068-2-64 20…2000 Hz/10 gRMS/30 g峰值/30 min./3轴进行噪声测试
运输冲击符合EN 60068-2-27 15 g/11 ms/3轴
一致性  CE符合EMC标准指令2014/30/EU  EN 61000-6-2和EN 61000-6-3
RoHS指令  2011/65/EU
运行压力
端口A、B、P  350bar
端口T  250bar
液压油温度范围  –20…+60°C
推荐粘度范围  20…100mm2/s
允许粘度范围  10…800mm2/s
液压油；符合ISO 4406（c）的清洁度等级  Class 18/16/13
滞后率  ≤0.2%
制造公差qVmax  ≤10%
温度漂移  零点漂移<0.25%/10 K
压力漂移  零点漂移<0.15%/100 bar
零点校准  ±1%（出厂）
德国力士乐REXROTH比例阀订货号和型号：
R901368366 4WRPDH6C3B04L-20/M/24SD6T
R901368366 4WRPDH6C3B04L-2X/M/ 24SD6T
R901474989 4WRPDH6C5B40L-2X/M/24ND6T
R901474451 4WRPDH10C4B50L-2X/M/24ED6T

力士乐REXROTH比例阀R901368366
液压比例方向阀 4WRPDH6C3B04L-2X/M/24SD6T
R901368366 4WRPDH6C3B04L-20/M/24SD6T
公称尺寸 6, , 符号 C3, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高。
滑阀
直接驱动
线性的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRPDH
工作压力[bar]    350
流量[l/min]    8.
滑阀符号    符号C3
连接类型    底板安装
标称流量[l/min]    4.
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    4.
电源电压    24伏直流电
电子连接器    连接器，12极（11+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    ±10 VDC或4。。。20mA，数字，Sercos III
符合性说明    CE符合EMC指令2014/30/EU，根据EN 61000-6-2和EN 61000-6-3进行测试；RoHS指令2011/65/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.56


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀
4WRTE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 3000 l/min
额定流量 25 … 1000 l/min
可靠 - 经过验证且坚固耐用的设计
安全性
-主级控制腔中存在自动压力补偿，借助先导控制阀实现
-主级控制阀芯位于弹簧对中的中心位置和/或偏移位置
-可选阀芯位置监控
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
4WRTE 型阀门是一个带电气位置反馈、集成电子元件 (OBE) 和可选阀芯位置监控的先导式方向控制阀。
设置
阀门基本构成包括3个主要组件：
带有主级控制阀芯和可选阀芯位置监控的壳体
带主级感应式位置传感器的集成电子元件（可选配电子元件保护膜）
带有控制阀芯/插口设备、感应式位置传感器和主级控制阀芯的中心位置压力反馈的先导控制阀
功能
比例电磁铁断电后，主级控制阀芯将通过对中弹簧和压力反馈保持在中心位置
主级控制阀芯通过先导控制阀进行控制 → 主级控制阀芯位于调节位置
通过更改比例电磁铁的线圈磁力以控制先导控制阀的控制阀芯
集成电子元件的控制值与理论值的连接
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。先导油回油从内部通过油口 T 或从外部通过 Y 泄至油箱
在控制值为 0 V 的情况下，电子元件将主级控制阀芯控制在中心位置。
阀芯位置监控
主级控制阀芯的阀芯位置通过位置感应开关进行检测，然后通过两个具有预设逻辑的转换输出进行显示。如果超过固定设置转换点，则控制阀芯遮盖中将监控与零位置的偏差（请参阅“附件”）。
可在用于监视功能的高级控制中使用这些切换信号。通过带两个信号输出插脚和两个电源插脚的 4 极连接器 M12x1 单独进行电气连接。
应用领域
阀门可以用于与安全相关的双通道应用（符合 EN 13849-1 标准的类别 3，PL d 和 类别 4，PL e），例如一个通道的关闭元件。阀门符合 EN 60204 标准中停机类别 0 的安全启动关闭要求。
如果需要安全要求，阀门的电源电压必须基于
所需的安全等级（类别 PL）进行安全断电。
根据应用和工作设备要求 - 符合 EN 13849-1 的特定标准，用户必须提供符合所需
诊断范围 DCavg 并使用高级控制的适当监控/可信性检查。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件
保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
电源电压故障
一旦出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
在控制腔的相同等级上通过先导控制阀进行的自动压力控制
在压力供应故障的情况下，通过对中弹簧实现主级控制阀芯的对中
主级控制阀芯的中心位置
注意：
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏。
对于带 E、E1-、W6- 和 W8- 符号的控制阀芯，对中弹簧将主级控制阀芯置于中心位置，V- 和 V1 控制阀芯已切换至优先方向 P 至 B 和 A 至 T，控制阀芯行程的公差范围为 1 % 至大 11 %。
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门。
已在工厂完成了零电位的设置。注意：更改零电位可能导致系统损坏，故只能由的人员执行。
如果更换先导控制阀或电子元件，必须由受过指导的专家重新调节零电位。
“无代码”型号
外部先导油供油
外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。
先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“E”
内部先导油供油
外部先导油回油
使用本型号时，先导油由主阀的通道 P 供给（内部）。
先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
在底板中，必须关闭油口 X。
型号“ET”
内部先导油供油
内部先导油回油
使用本型号时，先导油由主阀的通道 P 供给（内部）。
先导油直接流回主阀的 T 通道（内部）。
在底板中，必须关闭油口 X 和 Y。
型号“T”
外部先导油供油
内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。
先导油直接流回主阀的 T 通道（内部）。
在底板中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R901079555 4WRTE10E3-100L-4X/6EG24TK31/A1V
R900967019 4WRTE10R3-100S-4X/6EG24K31/A1M
R900967020 4WRTE10W8-100S-4X/6EG24K31/A1M
R901052969 4WRTE10E100L-4X/6EG24TK31/A1M
R901011175 4WRTE10W6-100S-43/6EG24K31/A1M
R900954256 4WRTE10V1-50L-4X/6EG24ETK31/A1M
R900969007 4WRTE10V50L-4X/6EG24K31/F1M
R901264073 4WRTE10W8-25L-4X/6EG24K31/F1M
R900954254 4WRTE10V1-100L-4X/6EG24ETK31/A1M
R900954258 4WRTE10V100L-4X/6EG24K31/A1M
R900748618 4WRTE10V50P-4X/6EG24ETK31/A5M
R901250602 4WRTE10V1-100L-4X/6EG24K31/F1V
R901316264 4WRTE10E25L-4X/6EG24K31/F1M
R900954260 4WRTE10V50L-43/6EG24ETK31/A1M
R900960206 4WRTE10Q2-100L-46/6EG24ETK31/A1M
R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M
R901127120 4WRTE16V1-200L-46/6EG24EK31/F1M
R901052558 4WRTE16E200L-4X/6EG24EK31/F1M
R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M
R900978862 4WRTE16W6-200L-40/6EG24K31/F1V
R900957458 4WRTE16V125L-4X/6EG24ETK31/A1M
R901083707 4WRTE16V125P-4X/6EG24TK31/A5M
R900967041 4WRTE16W8-200S-4X/6EG24K31/A1M
R900967036 4WRTE16R3-200S-4X/6EG24K31/A1M
R900954277 4WRTE16V200L-4X/6EG24K31/A1M
R900954275 4WRTE16V125L-4X/6EG24K31/A1M
R900710344 4WRTE16V1-200L-46/6EG24K31/F1M
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R900746726 4WRTE16V1-125L-4X/6EG24ETK31/F1M
R901292666 4WRTE16V1-125L-4X/6EG24EK31/F1V
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R901482627 4WRTE16E200L-4X/6EG24K31/A1M-280
R900738668 4WRTE16E125L-4X/6EG24ETK31/A5M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
R900954281 4WRTE25E220L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
R900954283 4WRTE25E350L-46/6EG24K31/A1M
R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M
R900700274 4WRTE25W6220L-4X/6EG24K31/A1M
R900733295 4WRTE25R350L-4X/6EG24K31/A1M
R900954294 4WRTE25V220L-4X/6EG24K31/A1M
R900975549 4WRTE25V350L-4X/6EG24K31/A5M
R901005990 4WRTE25W8-350L-4X/6EG24EK31/F1M
R901392994 4WRTE25V220P-4X/6EG24K31/A5V
R900954299 4WRTE25W6-350L-4X/6EG24K31/A1M
R901082243 4WRTE25E1-350L-4X/6EG24K31/A1WB15M
R901212530 4WRTE25V220P-4X/6EG24EK31/A1M
R901281728 4WRTE25E1-220L-4X/6EG24K31/A1WB15M
R901355848 4WRTE25V1-350L-4X/6EG24ETK31/F1M
R901018299 4WRTE25E220L-4X/6EG24K31/A1M-280
R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M
R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M
R900781687 4WRTE27V500L-4X/6EG24K31/A1M
R901000410 4WRTE27V000L-41/6EG24K31/A1M-736
R900967043 4WRTE27E500P-4X/6EG24K31/A1M
R901427378 4WRTE27E1-500L-4X/6EG24TK31/A1M
R901349435 4WRTE27E1-500L-4X/6EG24K31/F1M
R901180641 4WRTE27V1-500L-4X/6EG24ETK31/F1M
R901447664 4WRTE27E1-500L-4X/6EG24K31/A1WB15M
R901307348 4WRTE32V600P-46/6EG24EK31/A1M-280
R900954303 4WRTE32V600L-4X/6EG24K31/A1M
R901051101 4WRTE32V600L-4X/6EG24K31/A1WB15M
R901007304 4WRTE32R5-600L-41/6EG24TK31/A1M-737
R900618418 4WRTE32V1-600L-4X/6EG24K31/A1M
R900739977 4WRTE32E1-600L-4X/6EG24K31/A1M
R900775780 4WRTE32E600P-4X/6EG24K31/A1M
R901227848 4WRTE32V600P-4X/6EG24K31/A1M
R901178229 4WRTE32W8-600L-4X/6EG24K31/F1M
R901360910 4WRTE35V1000P-4X/6EG24K31/A1M
R900972023 4WRTE35V1-1000L-4X/6EG24K31/A1M
R901307581 4WRTE35W8-1000L-43/6EG24K31/F1M


力士乐REXROTH比例阀R900954296
液压比例方向阀 4WRTE25V350L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    4WRTE
工作压力[bar]    350
流量[l/min]    870
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    350
大小    25
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    17.93

力士乐REXROTH比例阀4WRTE25E220L-4X/6EG24K31/A1M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
标称尺寸25，符号E，带集成电子器件的电气，24 V DC
大功率工业液压阀，根据液压符号可靠的油流向调节，内部活塞位置反馈，精度高
线性特性
滑阀
预转向
外部控制供油，外部控制回油
产品特性
连接类型    ISO 4401-08-08-05
压力[bar]    350
体积流量[l/min]    870
活塞符号    符号E
控件    集成电子
连接类型    板式结构
额定流量【l/min】    220
标称尺寸    25
操作类型    带有集成电子设备的电气
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头7针（6+PE）
电气连接说明    符合EN 175201-804的装置插头7针（6+PE）
连通性    模拟，设定值±10 V
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    18.06
力士乐压力继电器R901094159 HED8OA-20/100K14KW
