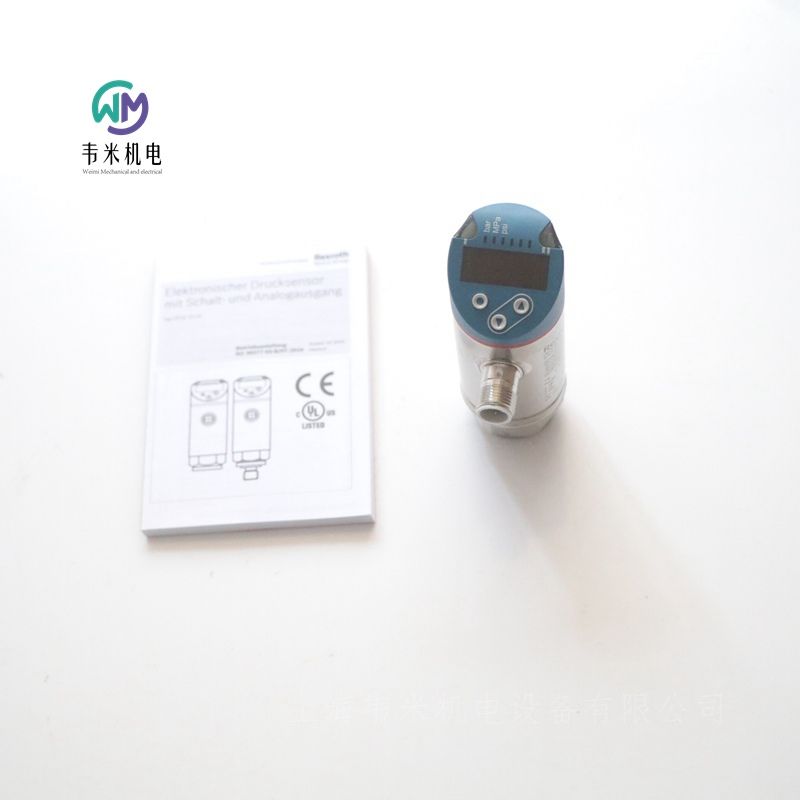

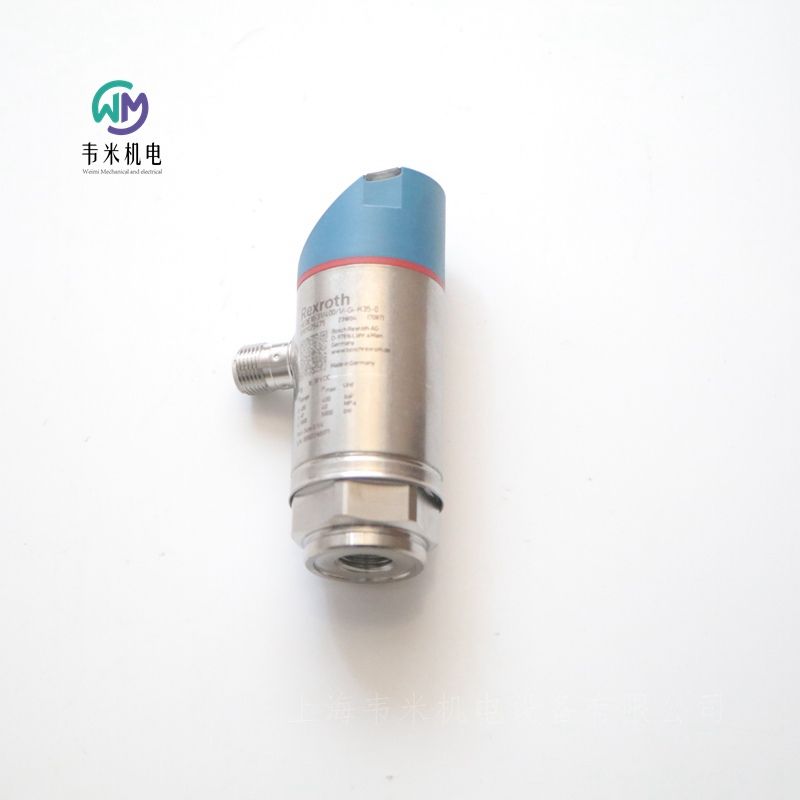

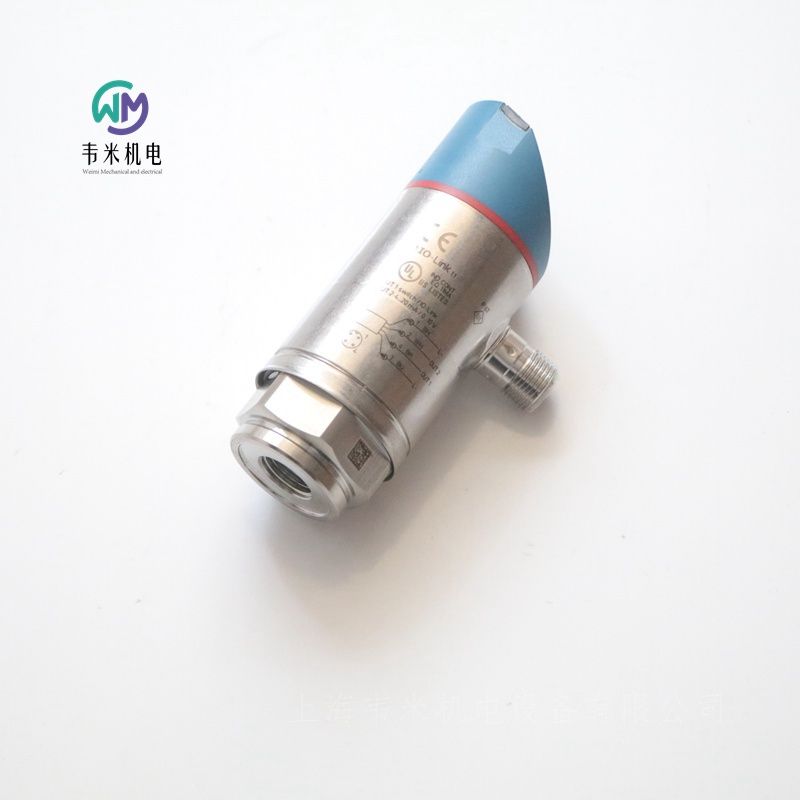

力士乐REXROTH压力开关HEDE10-3X/400/1/-GI-K35-0

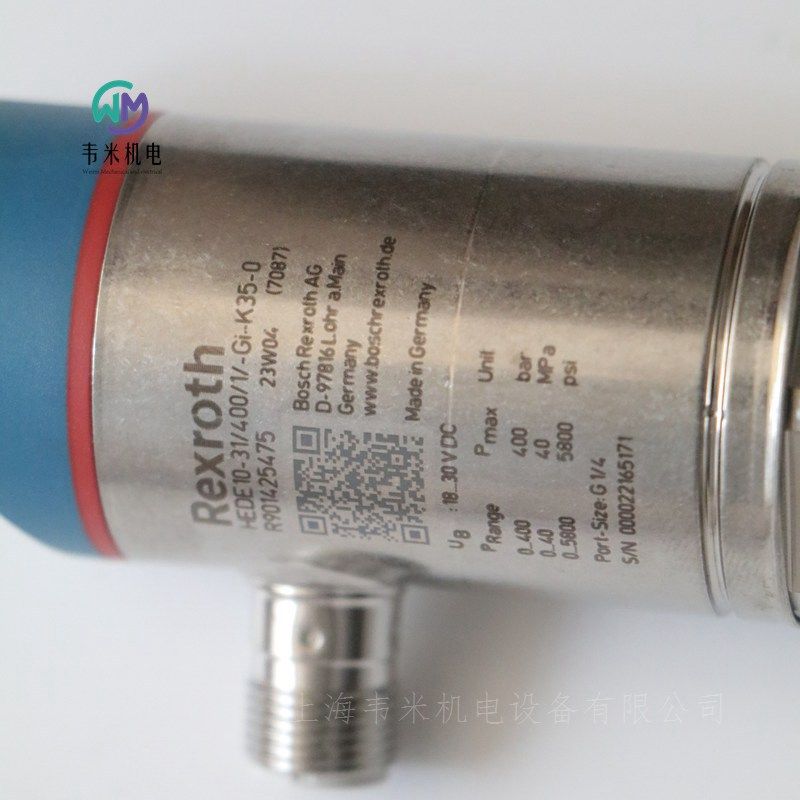

R901425475 HEDE10-31/400/1/-Gi-K35-0
电子压力开关，带显示器，1 个开关量输出和 1 个模拟量输出 0...10 V / 4...20 mA，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件
显示压力值和参数。通过 IO-Link 额外传输压力和诊断值。所有与介质接触的部件均由不锈钢制成。出色的过载和爆裂行为。
薄膜测量池
1 个开关量输出和 1 个模拟量输出 0…10 V / 4…20 mA
通过 IO-Link 或设备上的按钮进行配置
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
产品属性
连接图    内螺纹 G1/4
产品系列    HEDE10
工作压力. [bar]    400
输出信号    1 个开关输出、1 个模拟输出
电源电压    24 VDC
电插头    4 芯设备插头，M12 x 1，A 编码
指示    是
电气连接说明    4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明    CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油    HL,HLP,HFC,HETG,HEES,HFD
密封件    FKM
重量 [kg]    0.23

力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A
0=不带密封件（带内螺纹）
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 °C -25 ... +80
存储温度范围 °C -40 ... +100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）
按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件编号：E223220（ 350 bar）
符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 （在压力开关的工作口处）-25 … +80°C
粘度范围 10 … 800mm2/s
液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头，镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）
电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）
上升时间（10 至 90 %） t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 （符合端点设置 DIN16086）< ±0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ± 0.25%
转换点准确度 < ± 0.5%
重复精度 0.1%
编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出
在参考条件下长期漂移（6 个月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万（压力等级 600 bar 时）
IO-Link 设备
传输类型 COM2 (38.4 kBaud)
IO-Link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器：过程数据变量； 设备标识，设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据（模拟） 1
过程数据（二进制） 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED（bar、psi、MPa）
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 （红色和绿色）
力士乐REXROTH电子压力开关订货号和型号：
R901425474 HEDE10-31/250/1/-Gi-K35-0
R901425453 HEDE10-3X/250/2/-GI-K35-0
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425475 HEDE10-31/400/1/-Gi-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0
R901433084 HEDE10-3X/400/1/-GA-K35-V

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M

力士乐REXROTH先导式比例溢流阀
型号DBE6X
通径NG  6
设备系列  1X
工作原理  P=315bar，T=250bar
流量  40l/min
特征
-用于限制系统压力的先导阀(控制油仅在内部)
-可通过线圈电流进行调节，参见特性曲线，技术参数和所选用的电子控制单元
-电磁铁类型Imax=0,8A或者1max=2,5A
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流1>'max)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-94,安装需要单独订购
-符合DIN 4365O-AM2标准的线缆插座，包括在供货范围内–具有斜坡功能和阀调节功能的外部电子控制单元(单独订购)，
型号/结构型式如下
插头，额定值0...+10V或者4...20 mA, RC 30264
模块，额定值O...+10 V,RC 30222
欧标插卡，额定值O...+10 V, RC 30109
概述
DBE6X型比例溢流阀是先导式溢流阀。
锥-座结构型式的内部先导级和滑阀结构型式的主级均在阀体之中。
通过比例电磁铁进行控制。通过衔铁中的节流阀对电磁铁进行减振，以保证动态稳定性。电磁铁的内腔与接口Ⅰ相连，并且充满液压油。
可以通过螺旋塞进行排气。
使用这些阀可以根据线圈电流变化，以无级方式对需要限制的系统压力进行调节。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值，利用稳压PWM电流
(PWM一脉冲宽度调制)对线圈线圈进行控制。利用震荡信号对稳压电流进行调制，以保证获得极小的滞后量。
比例电磁铁将电流转变成机械作用力，并通过衔铁挺杆作用于先导级中的主弹簧上。通过供油孔将流量为<0,6 l/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级。
可提供程度的过压保护∶“pmax"。
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1max)，则通过弹簧力来保证实现过压保护。
常规参数
结构型式
先导级    座阀
主级    滑阀
控制    没有位置调节功能的比例电磁铁，外部电气放大器
安装方式    板式连接，NG6安装孔 (ISO 4401-03-02-0-94)
安装位置    任意
环境温度范围    -20...+50℃
重量    2,2kg
抗振强度，试验条件    25g，三维随机振动试验(24小时)
液压参数（使用HLP46的测定值，ü油=40°℃士5°℃)
液压油    符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值    20...100mm²ls
允许值    10...800mm²/s
液压油温度范围    -20...+80℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)        等级18/16/13)在液压系统中必须严格遵守针对相关部件注明的清洁度。有效进行过滤可防止发生故障，同时可提高部件的寿命。过滤器的选型请参阅产品目录RD 50070、RD 50076和RD 50081。
调节压力（当o=1 l/min)    80-180-315bar
压力（当omin= 1 l/min)    7-8-10bar
过压保护；机械式，例如当线圈电流I>Imax        <90-<190-<325bar
工作压力    接口P:315bar
压力    接口T:250bar
控制油流量    大约0,6l/min
流量    40l/min
电气参数相对接通时间    100 ED%
防护等级    IP65，根据DIN 40050和IEC14434/5
电磁铁接线    插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)
配有下列类型电磁铁的阀    0,8A    2,5 A
线圈电流Imax    0,8 A    2,5A
线圈电阻R20    22    3
功耗，当100%负荷与工作温度    25VA    30VA
静态/动态参数（所有特性参数均和用于2,5A电磁铁的电气放大器0811 405 079以及用于0,8A电磁铁的0811405081有关。）
滞后量    ≤4%
反向死区    ≤3%
加工公差适用于Pmax    ≤10%
执行时间100%信号变化    开200/关<250ms
德国力士乐REXROTH先导式比例溢流阀：
0811402041 DBE6X-11/180G24-25NZ4M
0811402044 DBE6X-11/180G24-8NZ4M



力士乐REXROTH直动式比例溢流阀
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量  1.9kg
温度范围  -20 … +50℃
大振动电阻  25 g，所有方向的室内振动测试 (24 h)
建议粘度范围  20 … 100mm²/s
滞后  ≤ 4%
反向死区  ≤ 3%
制造公差  ≤ 10%
驱动时间  开60ms  关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402016 DBETX-10/315G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
0811402018 DBETX-1X/80G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402030 DBETX-1X/80G24-25NZ4M
0811402031 DBETX-10/180G24-25NZ4M
0811402032 DBETX-1X/315G24-25NZ4M
0811402036 DBETX-1X/50G24-8NZ4M

力士乐REXROTH比例溢流阀0811402017
比例溢流阀 DBETX-1X/180G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值180巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBETX
工作压力[bar]    315
流量[l/min]    1.5
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极（2+PE）连接器，带配套连接器
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.77


力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量  ≈ 0.6 l/min
大流量 40 l/min
安装位置  任意
重量  2.4kg
环境温度范围  -20 … +50℃
液压油温度范围  -20 … +80℃
粘度范围  10 … 800mm²/s
滞后  ≤ 1%
控制值压力特性曲线的制造公差  ≤ 10%
大线圈电流  2.5A
电磁线圈电阻（20 °C 时的低温值）  3Ω
占空比  100%
防护等级符合 DIN EN 60529  IP65
用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 1%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器
型号DREBE6X
通径(NG)6
设备系列1X
工作压力P315 bar,T 250 bar
体积流量40 l/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)
-三通型式(P-A/A一T)，Pmin一PT
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，参见技术参数
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)
-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)
-适用于内置式电子控制单元
CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足
U=24 Vnom
电气连接6P+PE
控制信号
标准型0...+10 V(A1)
变型4...20 mA (F1)
出厂时已校准阀特性曲线
概述
DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。
通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。
基本原理
通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。
将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。
提供程度的过压保护
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。
常规参数
结构型式
先导级  座阀
主级  滑阀
控制  具有位置调节功能的比例电磁阀，OBE
安装方式  板式连接，NG6安装孔 (ISO 4401-03-02-0-05)
安装位置  任意
环境温度范围  -20...+50℃
重量  3.3kg
抗振强度，试验条件  25g，三维随机振动试验(24小时)
液压参数(使用HLP46的测定值，⑧油=40°C士5°C)
液压油  符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值  20...100mm²/s
允许值  10...800mm²/s
液压油温度范围  -20...+70℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)  等级18/16/13 1
A中的调节压力(当Qmin= 1 Vmin  75  175  310bar
A中的小压力 0(相对)或者T中的压力bar
Р中的小入口压力bar  pp=PA+=
工作压力接口P:315bar
压力接口T:250bar(B封闭)
控制油流量  0,6l/min大约(可调)
流量  40l/min
静态/动态参数滞后量  ≤1%调节压力
加工公差  ≤士5%调节压力
执行时间
100%信号变化  50ms
10%信号变化  20ms
温度波动  <1%当AT= 40℃
电气参数，集成于阀中的电子控制单元
相对通电持续率  100% ED
防护等级  lP65，根据DIN 40050和IEC14434/5
连接  线缆插座6P+PE,DIN 43563
电源电压  24 V一nom
端子A:  21 V=/40 V=
端子B:0V  波度2V=
功耗  电磁铁45 mm =40 VA
外部保险丝  2,5 AF
输入端，“标准"型A1  差分放大器，R =100 kS
端子D : Ue  0...+10 v
端子E∶  0V
输入端，类型“mA信号”F1  负载,Rh=200Q
端子D:ID-E  4...20 mA
端子E:lD-E  电流回路Id-e反馈
对应于0V的差分输入电压   D→B  E→B  18V
测试信号，类型“标准”A1  LVDT
端子F:UTest  0...+10 V
端子C:  基准电压0V
输入端，类型“mA信号”F1  外部负载200...50o上的LVDT信号4...20 mA
端子F∶IF-c 4...20 mA输出
端子C∶lF-c 电流回路lf-c反馈
推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm²小于40 m 7 x 1 mm²
德国力士乐REXROTH比例减压阀订货号和型号：
0811402080 DREBE6X-1X/175MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
0811402083 DREBE6X-1X/175MG24K31F1M
0811402300 DREBE6X-1X/310MG24K0B5M
R901084277 DREBE6X-10/75MG24K31F1M

力士乐REXROTH比例减压阀0811402080
减压阀 DREBE6X-1X/175MG24K31A1M
0811402080 DREBE6X-11/175MG24K31A1M
公称尺寸 6, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→A
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–根据EMC指令2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.68


力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀
DBETBEX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
重量  2.7kg
安装位置  任意
环境温度范围  -20 … +50℃
占空比  100%
防护等级符合 DIN EN 60529  IP65
电源  24V
电源电压范围   40 … 21V
液压油温度范围  -20 … +70℃
滞后  ≤ 0.2%
反向死区  ≤ 0.1%
带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 0.2%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402070 DBETBEX-10/315G24K31A1M
0811402073 DBETBEX-10/250G24K31A1M
0811402075 DBETBEX-10/180G24K31F1M



力士乐REXROTH先导式比例溢流阀
R901363276 DBEM10-71/350YG24K4V
DBEM
组件系列 7X
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
外部控制电子元件（单独订购）
功能
DBEM 型阀门属于先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。
型号 DBEM...
施加在通道 P 中的压力作用于主阀芯 。同时，油口 P 处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁 的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口 P 到 T 的连接。主阀芯可控制油口 P 处的设定工作压力。由于液压保护可防止出现不允许的高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架 固定于阀座，并且阀芯由此关闭。如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口 Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口 P 到 T 的连接。主阀芯控制油口 P 处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口 Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口 X对阀门进行卸载或限制大压力。


力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901335395 DBEME20-71/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M

力士乐REXROTH比例溢流阀R901358181
比例溢流阀 DBEME10-7X/100YG24K31A1M
R901358181 DBEME10-70/100YG24K31A1M
公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HETG、HFC
密封    NBR
重量[kg]    4.62

力士乐REXROTHR901335395
比例溢流阀 DBEME20-7X/100YG24K31A1V
R901335395 DBEME20-71/100YG24K31A1V
公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    20
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
液压油    HL、HLP、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.46

力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M
R901344448 DBEME10-71/315YG24K31A1M
规格 10，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。对设信号进行可靠的压力释放。
先导式
锥座设计的连续压力阀
压力 [bar]    350
活塞符号    P → T
连接类型    板材结构
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    4.66

力士乐REXROTH直动式比例溢流阀，不带/带集成电子元件（OBE）
型号 DBET 和 DBETE
规格 6
组件系列 6X
工作压力 420 bar
流量 2 l/min
-用于限制系统压力的直动式操作阀
-通过比例线圈起动
-带对中螺纹和可拆卸线圈的比例线圈
-用于底板安装:
底板油口符合 ISO 4401-03-02-0-05 标准
-型号 DBETE 集成电子元件（OBE）:
控制值/压力特性曲线的低制造公差
-型号 DBET 外部控制电子元件
模块化设计的放大器，欧洲板卡格式以及插头式放大器
独立可调的上下斜坡
可微调控制值/压力特性曲线
附件（不包括在供货范围内）
– 符合数据表 RC 45052 的 NG6 型号底板
G 341/01（G1/4），材料编号 R900424447
G 341/60（G3/8），材料编号 R901027119
– 型号 DBET 的外部控制:
模块化设计的模拟放大器 VT-MSPA1-1-1X/V0/…，符合数据表 RC 30223
数字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合数据表 RC 30523 的欧洲板卡格式
模拟放大器 VT-VSPA1-2-1X/V0/… 采用符合数据表 RC 30115 的欧洲板卡格式
作为插头式放大器的模拟放大器VT-SSPA1-1-1X/V0/0-24，符合数据表 RC 30265 限制：没有对控制值/压力特性曲线，更高滞环及反向死区进行线性化
– 配合连接器
用于 DBET：符合 DIN EN 175301-803 标准，材料标准编号 R901017011
用于 DBETE：符合 DIN EN 175201-804 标准，材料编号 R900021267 或 R900223890
功能
一般表述
类型 DBET 的比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。
阀主要由外壳，比例线圈，阀座以及阀芯组成。
基本原理
要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞作用到阀芯。阀芯被压到阀座上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯上的液压力等于磁力时，阀门通过提起阀芯使其离开阀座来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加小控制电流于比例线圈，从而产生小压力。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBET ；DBETE
重量  2.0kg； 2.15
安装位置 可选
存储温度范围  –20 至 +80°C
环境温度范围 °C –20 至 +70°C； –20 至 +50°C
液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定  50...420bar
回流压力 油口 T 或 Y  分别施加零压力至油箱
流量  2l/min
液压油  符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围  –20 至 +80°C
粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s
液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区  小于压力设定的 0.5 %
响应灵敏度  小于压力设定的 0.5 %
线性（流量 0.8 l/min）  设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时  小于压力设定的 ±1.5 %
控制值为 100 % 时  小于压力设定的 ±5 %；小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）
电气
线圈小电流  ≤ 100mA
线圈大电流  1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值  5.5Ω
高温值  8.05Ω
占空比  100%
电气，集成元件（OBE）
电源电压
标称电压  24VDC
下限值  21VDC
上限值  35VDC
电流消耗  ≤ 1.5A
要求的保险丝   2A，慢速熔断
输入
电压  0 至 10V
电流  4 至 20mA
输出 实际电流值  1 mV 1mA
符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器
电气连接
型号 DBET
配合连接器（黑色）符合 DIN EN 175301-803材料编号 R901017011（另外单独购买）
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
 – 仅在供电侧将屏蔽连接到 PE
 – 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）
。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。
REXROTH压力开关HEDE10-31/400/1/-Gi-K35-0
