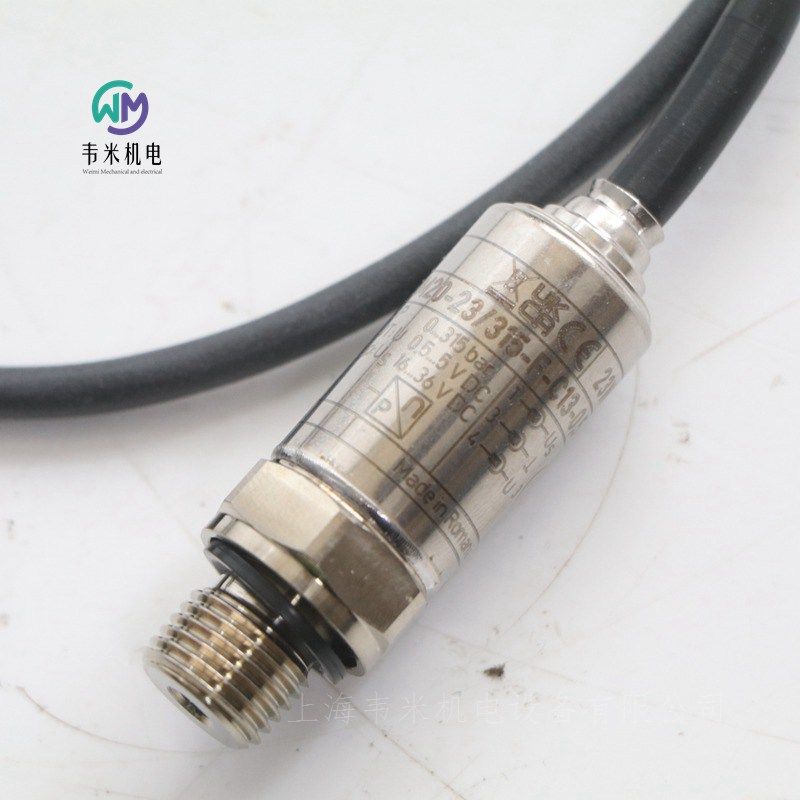

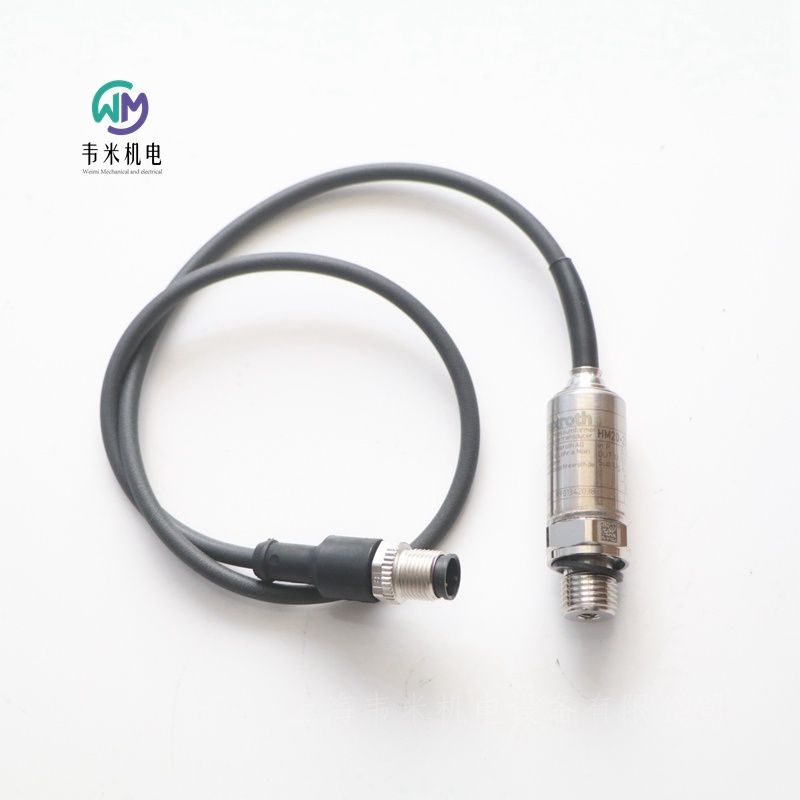

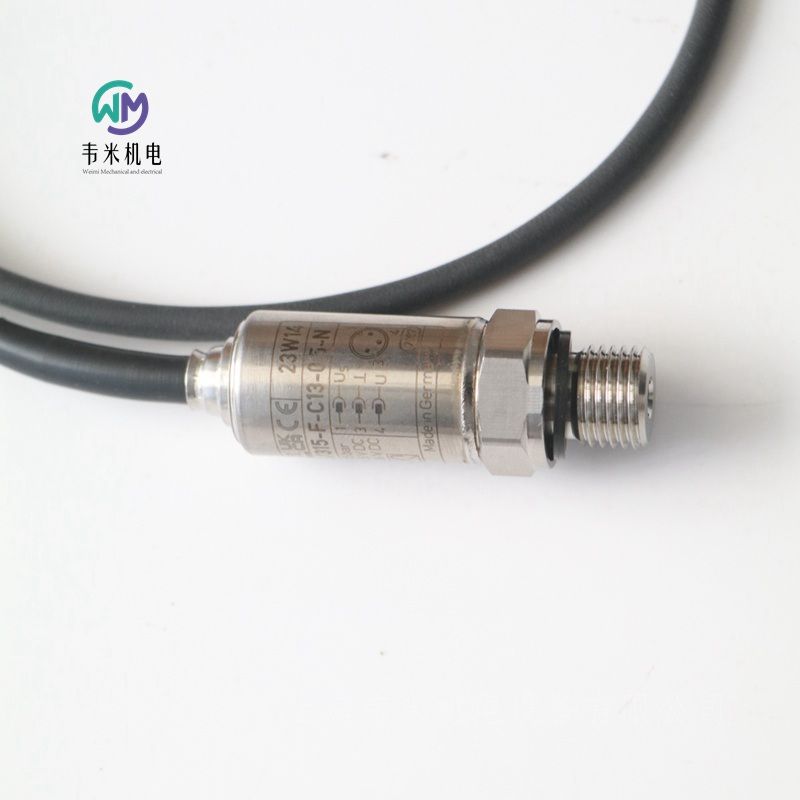

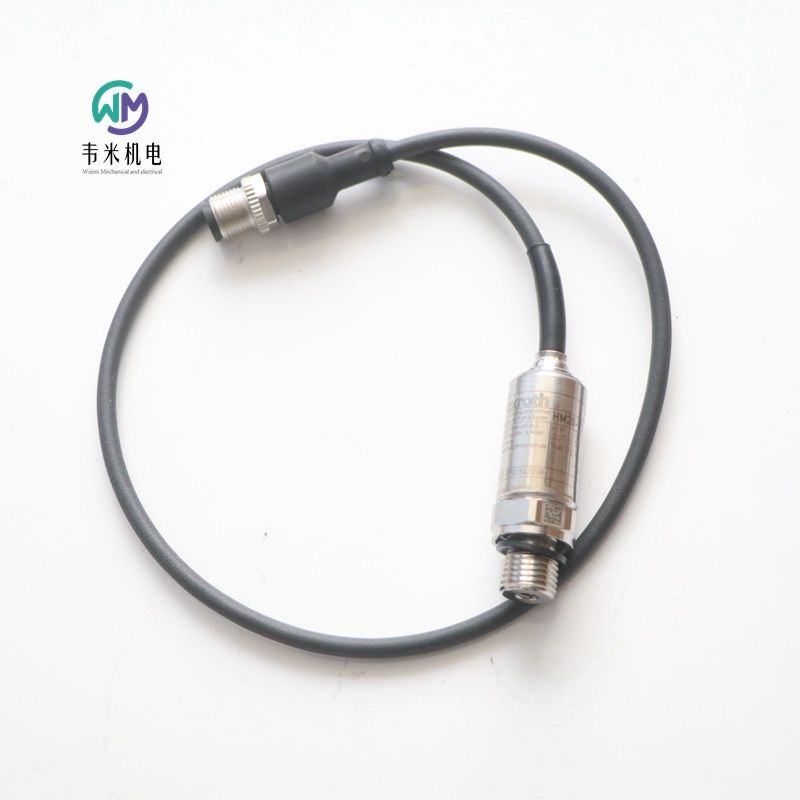

REXROTH压力传感器HM20-23/315-F-C13-0,5-N，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围，大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力，反向极性、过电压和短路保护，确保操作安全
特性曲线误差 <0.5 %
非重复性 <±0.05 %
环境温度 –40 … +85 °C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息：
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X   →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）
3、大压力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、输出类型
C    →电流输出端 4 至 20 mA（获得船用认证 DNV）
H    →电压输出端 0.1 至 10 V
5、插头类型
K35  →设备插头，4 针，M12 x 1
N   →节流元件（相当于 0.3 mm喷嘴）
电缆束或电缆插座不在供货范围内；请另行订购
技术数据：
重量：0.06kg
额定温度范围：-25 … +80℃
环境温度范围：-40 … +85℃
存储温度范围：-40 … +80℃
压力介质：HL、HLP、HFC、氮气（大允许 300 bar）
介质温度范围：-40 … +90℃
正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴
压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料：V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料：1.4305
紧固扭矩：
液压接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm
使用寿命：6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）
EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）
EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）
EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）
电气连接：连接器，4 极 M12 x 1，外壳上
防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）
符合性：
CE：根据 EMC 指令
UKCA：根据 "UK EMC Regulations
输入：
电源：：24V
电流消耗：≤ 12mA
绝缘电阻：> 100MΩ(500 VDC)
输出：
输出信号：
电流：4 … 20mA
电压：0.1 … 10V
设置时间 (10 ... 90 %)：< 1ms
特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%
温度系数
零位和范围
额定温度范围内：< 0.1%/10 K
超出额定温度范围：< 0.2%/10 K
特定条件下的长期漂移（1 年）：< ± 0.1%
德国力士乐REXROTH压力传感器订货号和型号：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342022 HM20-22/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901342025 HM20-22/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342026 HM20-22/250-C-K35
R901342027 HM20-21/250-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342023 HM20-22/050-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
R901342026 HM20-2X/250-C-K35
R901342027 HM20-2X/250-H-K35
R901342029 HM20-2X/315-C-K35
R901342030 HM20-2X/315-H-K35
R901342033 HM20-2X/400-C-K35
R901342034 HM20-2X/400-H-K35
R901342024 HM20-20/100-C-K35
R901342025 HM20-20/100-H-K35
R901381345 HM20-20/160-C-K35
R901381347 HM20-20/160-H-K35
R901342026 HM20-20/250-C-K35
R901342027 HM20-20/250-H-K35
R901342029 HM20-20/315-C-K35
R901342030 HM20-20/315-H-K35
R901342033 HM20-20/400-C-K35
R901342034 HM20-20/400-H-K35
R901342034 HM20-22/400-H-K35
R901342038 HM20-23/315-F-C13-0,5-N
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH比例伺服阀测试装置维修箱
集成电子设备（OBE）
VT-VETSY-1型
组件系列1X
维修箱
-测试设备、24V电源单元、连接电缆和适配器
测试设备
-适用于具有集成电子设备和±15V或+24V工作电压的比例伺服阀的控制和功能测试
-使用比例伺服阀简化液压系统的调试和故障排除
测试设备类型VT-VET-1-1X
该测试装置适用于具有集成电子设备和±15V或+24V工作电压的比例伺服阀的控制和功能测试。操作模式
-外部操作→ 将操作电压和命令值从控制柜回路输入到阀门
-内部/外部操作→ 通过测试设备预设命令值；控制柜的工作电压
-内部操作→ 通过单独的电源单元提供工作电压；通过测试设备预设命令值
-通过BNC插座预设命令值→ 工作电压可选
注意：
试验装置只能由熟悉装置、阀门和液压系统的人员使用。通过相应的设置，它将忽略来自系统的控制信号。如果在控制方面采取了安全预防措施，则这些预防措施无效。
功能、操作说明
电压供应
根据阀门所需的工作电压，测试装置可以提供+24 V或±15 V。
为此，在调试之前，必须相应地设置“电源选择器”转换开关。
内部DC/DC转换器为内部命令值预设创建所需的辅助电压±15 V。
“电源选择器”选择器开关将内部参考电势L0切换到相关的外部接地。
滑阀位置“+24 V”→ 输入引脚B=参考电势
滑阀位置“±15V”→ 输入引脚C=参考电势
连接
-输入连接器ES和4mm输入插座
左侧的输入连接器ES用于连接来自控制装置或控制柜的连接电缆。根据操作元件的设置（请参阅操作和显示元件），左侧的4毫米插座直接连接到输入连接器的引脚
ES。
因此，来自控制器的所有信号都可以在插座处测量。
对于测试装置和阀门的操作，必须提供必要的工作电压+24 V或±15 V（取决于阀门类型）。
如果控制柜侧还没有工作电压，可以在输入连接器ES处连接相应的电源单元。
-输出插座AB（16）和4mm输出插座
右侧的输出插座AB（16）用于连接阀门。右侧的4mm插座直接与输出插座AB（16）的引脚连接。
因此，所有进出阀门的信号都可以在4毫米插座处测量。
通过短路连接器，连接电缆的每一根电线都可以分开，例如用于电流测量。
-BNC插座
在BNC插座处，可以通过标准化的50Ω电缆输入外部生成的命令值信号。
在这方面，“设定点选择器”命令值开关将切换到“BNC”位置。
-PE插座
PE插座直接连接到输入连接器ES（1）的PE连接。输出插座AB（16）没有PE连接。
主要技术指标（对于超出这些值的应用，请咨询我们！）
工作电压
转换
“电源选择器”
-“24V”滑阀位置V 24+40%-20%
-“±15V”滑阀位置V±15； ±10%
测试装置A的电流消耗为0.1
测试24V比例阀或高响应阀A 6时，输入连接器ES和输出插座AB的引脚A和B的大载流能力
输入
输入连接器ES
-引脚E和D处的命令值：根据阀门规格
-引脚C处的启用信号（24V操作）
未激活V 0…10
激活V 16…UB
输出插座AB
-引脚F处的实际值：根据阀门的实际输出值
BNC插座V 0…±10
附件
VT-VETNT-3-1X/G24型电源装置（包含在交付范围内）
工作台电源单元90…264 VAC；+24 VDC，3.75 A（材料编号R900739627）
电源单元的电源连接器适用于德国和许多欧洲国家的插座。
技术数据
工作电压VAC 90…264；47…63赫兹
电流消耗A 1.2
保险丝电子过载保护
输出电压VDC 24±1V；3.75A
干线长度m约1.5
到测试装置的线路长度m约1.5
尺寸（宽x高x深）毫米139 x 61 x 36
重量kg 0.46
连接电缆类型VT-VETK-1-1X（交付范围内包括2个单元）
测试装置VT-VET-1-1X和带集成电子设备的比例伺服阀（电气连接订购代码为“K9”和“K31”的阀门）之间的连接电缆（材料编号R900575335）
技术数据
符合DIN EN 175201-804的阀口配合连接器
测试设备端口连接器MS3101A 14S 6P
连接电缆长度m3
重量kg 0.3
附件
适配器电缆类型VT-VETAK-1-1X（包含在交付范围内）
测试装置VT-VET-1-1X和带集成电子设备的比例伺服阀（电气连接订购代码为“K17”的阀门）之间的适配器电缆（材料编号R900943189）
技术数据（对于这些参数之外的应用，请咨询我们！）
阀口配合接头VG 95328
测试设备端口连接器MS3101A 14S 6P
连接电缆长度m3
重量kg 0.3
力士乐REXROTH比例伺服阀测试装置维修箱订货号和型号：
R901049737 VT-VETSY-1-1X/1-2-1-1-0

力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀
SY(H)DFE 的先导控制阀。
VT-DFP.
组件系列 2X, 1X
用带电气反馈的比例电磁铁操纵
控制电子元件：
VT-DFP 适用于 SY(H)DFE1
-外部控制电子元件 VT 5041-3X
控制电子元件：
VT-DFPE 适用于 SY(H)DFEE
-集成式，模拟
控制电子元件：
VT-DFPC 适用于 SY(H)DFEC
-集成式，带 CAN 总线接口的数字电子元件
控制电子元件：
VT-DFPn 适用于 SY(H)DFEn
-集成式，带 CAN 总线接口的数字电子元件，用于变速操作
控制电子元件：
VT-DFPD 适用于 SY(H)DFED
-集成式，带以太网总线接口的数字电子元件，用于变速操作
控制电子元件：
VT-DFPF 适用于 SY(H)DFEF
-集成式，带以太网总线接口的数字电子元件
始终屏蔽控制值和实际值电缆。
与天线或无线电发射源之间的距离必须至少为 1 m。
切勿在电力线路附近铺设信号线。
有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
配件
SYDFE1系列配件
外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示
R901236404
外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示
R901263598
外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示
R901196678
线圈插头的连接插头
R901017011
阀门位置传感器的连接插头
R900023126
泵位置传感器的连接插头
R900013674
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
紧凑型电源设备 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）
R900884671
用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头
R900032356
用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头
R900860399
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
测试设备 VT-PDFE-1-1X/V0/0
R900757051
紧凑型电源设备 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器
R901117164
用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm
R901076910
用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线
R901071963
将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆
R901152127
SYDFED配件
不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）
R900884671
用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头
R900032356
用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头
R900860399
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
测试设备 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0
R911343806
SYDFEF系列配件
不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头
R900021267
用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头
R901420483
用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头
R901420491
用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头
R901420496
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0
R911343806




力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围  -20 … +60℃
大工作压力  420bar
大回流压力  100bar
建议粘度范围  20 … 100mm²/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 +60 °C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901451532 2WFC16S125L-1X/M/K4
R901451532 2WFC16S125L-10/M/K4
R901451941 2WFC25S220L-1X/M/K4
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901451948 2WFC40S500L-1X/M/K4
R901451952 2WFC50S1000L-1X/M/K4
R901436211 2WFCE16S160L-1X/M/24G1
R901436210 2WFCE16S160L-1X/M/24B1
R901436207 2WFCE16S160L-1X/M/24A1
R901424816 2WFCE16S125L-1X/M/24B1
R901424816 2WFCE16S125L-10/M/24B1
R901430244 2WFCE16S125L-1X/M/24G1
R901387450 2WFCE16S125L-1X/M/24A1
R901430247 2WFCE25S220L-1X/M/24G1
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436213 2WFCE25S330L-1X/M/24A1
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430250 2WFCE32S320L-1X/M/24G1
R901430249 2WFCE32S320L-1X/M/24B1
R901436317 2WFCE40S940L-1X/M/24A1
R901436317 2WFCE40S940L-10/M/24A1
R901388128 2WFCE40S500L-1X/M/24A1
R901430258 2WFCE40S500L-1X/M/24G1
R901436319 2WFCE40S940L-1X/M/24B1
R901388132 2WFCE50S1000L-1X/M/24A1
R901430271 2WFCE50S1000L-1X/M/24B1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-1X/M/24G1
R901436328 2WFCE50S1500L-10/M/24G1
R901436321 2WFCE50S1500L-1X/M/24A1
R901436326 2WFCE50S1500L-1X/M/24B1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士乐REXROTH比例节流阀
R901430247 2WFCE25S220L-1X/M/24G1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 220
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士乐REXROTH节流控制
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图
ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 220
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士乐REXROTH比例节流阀
R901436213 2WFCE25S330L-1X/M/24A1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 330
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.76

力士乐REXROTH比例插装阀
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 国际标准化组织7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.77

力士乐REXROTH比例节流阀
R901430250 2WFCE32S320L-1X/M/24G1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.78

力士乐REXROTH比例节流阀
R901388128 2WFCE40S500L-1X/M/24A1
规格 40，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
线性流动特性
滑阀
先导式操作
产品属性
连接图 ISO 7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.4

力士乐REXROTH比例插装阀
R901451948 2WFC40S500L-1X/M/K4
规格 40，A → B，B → A，外接放大器，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO  7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.17
REXROTH压力传感器HM20-23/315-F-C13-0,5-N
