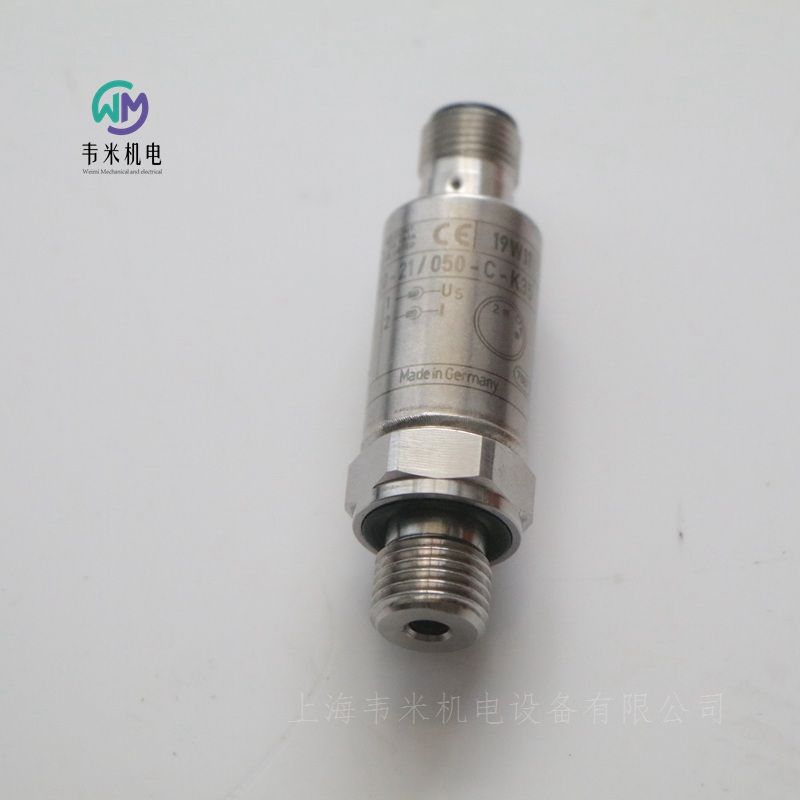

REXROTH压力传感器R901342022 HM20-21/050-C-K35，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
  力士乐REXROTH压力传感器 HM 20-2X/050-C-K35-N
R901342022 HM20-2X/050-C-K35
R901342022 HM20-21/050-C-K35
R901342022 HM20-22/050-C-K35
R901342022 HM20-23/050-C-K35-N
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 50 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
连接图    外螺纹 G1/4
压力 [bar]    50
输出信号    4 … 20 mA
电源电压    24 VDC
电插头    4 针设备插头，M12x1，A 编码
指示    否
电气连接说明    4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明    CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油    HL,HLP,HFC,氮气（高达 300 bar）
密封元件    NBR
重量 [kg]    0.0605

力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围，大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力，反向极性、过电压和短路保护，确保操作安全
特性曲线误差 <0.5 %
非重复性 <±0.05 %
环境温度 –40 … +85 °C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息：
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X   →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）
3、大压力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、输出类型
C    →电流输出端 4 至 20 mA（获得船用认证 DNV）
H    →电压输出端 0.1 至 10 V
5、插头类型
K35  →设备插头，4 针，M12 x 1
N   →节流元件（相当于 0.3 mm喷嘴）
电缆束或电缆插座不在供货范围内；请另行订购
技术数据：
重量：0.06kg
额定温度范围：-25 … +80℃
环境温度范围：-40 … +85℃
存储温度范围：-40 … +80℃
压力介质：HL、HLP、HFC、氮气（大允许 300 bar）
介质温度范围：-40 … +90℃
正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴
压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料：V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料：1.4305
紧固扭矩：
液压接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm
使用寿命：6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）
EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）
EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）
EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）
电气连接：连接器，4 极 M12 x 1，外壳上
防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）
符合性：
CE：根据 EMC 指令
UKCA：根据 "UK EMC Regulations
输入：
电源：：24V
电流消耗：≤ 12mA
绝缘电阻：> 100MΩ(500 VDC)
输出：
输出信号：
电流：4 … 20mA
电压：0.1 … 10V
设置时间 (10 ... 90 %)：< 1ms
特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%
温度系数
零位和范围
额定温度范围内：< 0.1%/10 K
超出额定温度范围：< 0.2%/10 K
特定条件下的长期漂移（1 年）：< ± 0.1%
德国力士乐REXROTH压力传感器订货号和型号：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342022 HM20-22/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901342025 HM20-22/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342026 HM20-22/250-C-K35
R901342027 HM20-21/250-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342023 HM20-22/050-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
R901342026 HM20-2X/250-C-K35
R901342027 HM20-2X/250-H-K35
R901342029 HM20-2X/315-C-K35
R901342030 HM20-2X/315-H-K35
R901342033 HM20-2X/400-C-K35
R901342034 HM20-2X/400-H-K35
R901342024 HM20-20/100-C-K35
R901342025 HM20-20/100-H-K35
R901381345 HM20-20/160-C-K35
R901381347 HM20-20/160-H-K35
R901342026 HM20-20/250-C-K35
R901342027 HM20-20/250-H-K35
R901342029 HM20-20/315-C-K35
R901342030 HM20-20/315-H-K35
R901342033 HM20-20/400-C-K35
R901342034 HM20-20/400-H-K35
R901342034 HM20-22/400-H-K35
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35

力士乐REXROTH压力传感器
R901342023 HM20-22/050-H-K35
R901342023 HM20-2X/050-H-K35
R901342023 HM 20-2X/050-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 50 bar，4 针设备插头 M12x1，A 编码
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出0.1…10 V
液压连接G1/4
压力通道中的节流元件
连接器4极，M12x1，A编码
产品属性
连接图    外螺纹G1/4
产品系列    HM20
压力[bar]    50
输出信号    0.1…10伏
电源电压    24伏直流电
电气连接器    接头，4极，M12 x 1，编码A
电气连接说明    连接器，4极，M12 x 1，编码A，符合EN 61076-2-101
符合性说明    CE–电磁兼容性2014/30/EURoHS指令2011/65/EU
液压油    HL、HLP、HFC、氮气（高300巴）
密封    NBR
重量[kg]    0.07

力士乐REXROTH压力传感器
R901466597 HM20-2X/250-C-K35-N
R901342026 HM20-22/250-C-K35
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载性能。
薄膜测量池
输出4...20毫安
模拟输出：4…20mA
液压连接G1/4
压力管中的节气门元件
压力通道中的节流元件
连接器4极，M12x1，A编码
产品属性
连接图    外螺纹G1/4
产品系列    HM20
压力[bar]    250
输出信号    4…20毫安
电源电压    24伏直流电
电气连接器    接头，4极，M12 x 1，编码A
电气连接说明    连接器，4极，M12 x 1，编码A，符合EN 61076-2-101
符合性说明    CE–电磁兼容性2014/30/EURoHS指令2011/65/EU
液压油    HL、HLP、HFC、氮气（高300巴）
密封    NBR
重量[kg]    0.06

力士乐REXROTH压力传感器 HM20-2X/250-H-K35
R901342027 HM20-22/250-H-K35
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码
R901456333 HM 20-2X/250-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出0.1…10 V
液压连接G1/4
压力管中的节气门元件
压力通道中的节流元件
连接器4极，M12x1，A编码
产品属性
连接图    外螺纹G1/4
产品系列    HM20
压力[bar]    250
输出信号    0.1…10伏
电源电压    24伏直流电
电气连接器    接头，4极，M12 x 1，编码A
电气连接说明    连接器，4极，M12 x 1，编码A，符合EN 61076-2-101
符合性说明    CE–电磁兼容性2014/30/EURoHS指令2011/65/EU
液压油    HL、HLP、HFC、氮气（高300巴）
密封    NBR
重量[kg]    0.07

力士乐REXROTH压力传感器
R901342034 HM20-22/400-H-K35
R901342034 HM20-2X/400-H-K35
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码
R901466598 HM 20-2X/400-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载性能。
薄膜测量池
模拟输出0.1…10 V
液压连接G1/4
压力通道中的节流元件
连接器4极，M12x1，A编码
产品属性
连接图    外螺纹G1/4
产品系列    HM20
压力[bar]    400
输出信号    0.1…10伏
电源电压    24伏直流电
电气连接器    接头，4极，M12 x 1，编码A
电气连接说明    连接器，4极，M12 x 1，编码A，符合EN 61076-2-101
符合性说明    CE–电磁兼容性2014/30/EURoHS指令2011/65/EU
液压油    HL、HLP、HFC、氮气（高300巴）
密封    NBR
重量[kg]    0.07



力士乐REXROTH压力传感器HM20-2X/100-H-K35-N
R901342025 HM20-22/100-H-K35
R901342025 HM20-2X/100-H-K35
R901342025 HM20-2X/100-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出0.1至10 V
液压连接G1/4
压力通道中的节流元件
设备插头4针，M12x1，A编码
产品特性
连接尺寸    外螺纹G1/4
产品系列    HM20
压力[bar]    100
输出信号    0.1至10 V
电源电压    24伏直流电
电气插头    设备插头4针，M12 x 1，编码A
电气连接说明    设备插头4针，M12 x 1，编码A，符合EN 61076-2-101
符合性说明    CE，电磁兼容性2014/30/EURoHS，指令2011/65/EU
压力流体    HL、HLP、HFC、氮气（高300巴）
密封    NBR
重量[kg]    0.07


力士乐REXROTH压力变送器HM 20-2X/100-C-K35-N
R901342024 HM20-21/100-C-K35
R901342024 HM20-2X/100-C-K35
R901342024 HM20-2X/100-C-K35-N
压力变送器，模拟输出4.20 mA，压力范围0.100 bar，设备插头4针M12x1 A编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出：4至20mA
液压连接G1/4
压力通道中的节流元件
设备插头4针，M12x1，A编码
产品特性
连接类型    外螺纹G1/4
压力[bar]    100
输出信号    4至20毫安
电源电压    24伏直流电
电气插头    设备插头4针，M12x1，A编码
电气连接说明    设备插头4针，M12 x 1，编码A，符合EN 61076-2-101
符合性说明    CE，电磁兼容性2014/30/EURoHS，指令2011/65/EU
压力流体    HL、HLP、HFC、氮气（高300巴）
密封    NBR
重量[kg]    0.063

力士乐REXROTH压力传感器 HM20-2X/160-C-K35-N
R901381345 HM20-23/160-C-K35-N
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 160 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
连接图    外螺纹 G1/4
压力 [bar]    160
输出信号    4 … 20 mA
电源电压    24 VDC
电插头    4 针设备插头，M12x1，A 编码
指示    否
电气连接说明    4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明    CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油    HL,HLP,HFC,氮气（高达 300 bar）
密封元件    NBR
重量 [kg]    0.0606

力士乐REXROTH压力传感器 HM 20-2X/100-C-K35-N
R901342024 HM20-22/100-C-K35
R901342024 HM20-23/100-C-K35-N
压力传感器，带模拟输出 4 … 20 mA，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件
信号上升时间短 < 1 ms 用于动态压力控制。所有与介质接触的部件均由不锈钢制成。测量精度高 < 0.5% FS。出色的过载和爆裂行为。
薄膜测量池
模拟量输出：4 … 20 mA
液压接口 G1 / 4
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
连接图    外螺纹 G1/4
压力 [bar]    100
输出信号    4 … 20 mA
电源电压    24 VDC
电插头    4 针设备插头，M12x1，A 编码
指示    否
电气连接说明    4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明    CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油    HL,HLP,HFC,氮气（高达 300 bar）
密封元件    NBR
重量 [kg]    0.063

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH比例阀R900927232
液压比例方向阀 4WREE10E1-75-2X/G24K31/A1V
R900927232 4WREE10E1-75-23/G24K31/A1V
公称尺寸 10, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    180
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    75
大小    10
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.24
插入式连接器7P Z31 BF6-3PG11KSPEZ
R900021267
匹配连接器，连接器7极（6+PE）EN 175301-804
插入式连接器7P Z31 C01530F0060021
R900217845
匹配连接器，连接器7极（6+PE）EN 175301-804
阀放大器VT-VRPA 2-2-1X/V0/T1
R900979889
带2个电磁阀和位置反馈的比例方向阀的阀放大器
阀放大器VT-MRPA2-2-1X/V0/0
R900249811
带2个电磁阀和位置反馈的比例方向阀的阀放大器
阀放大器VT-VRPA 2-2-1X/V0/T5
R900979888
带2个电磁阀和位置反馈的比例方向阀的阀放大器

力士乐REXROTH比例阀R900927230
液压比例方向阀 4WREE10E75-2X/G24K31/A1V
R900927230 4WREE10E75-23/G24K31/A1V
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    180
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    75
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.26

力士乐REXROTH4WREE6E32-2X/G24K31/A1V
R900907114 4WREE6E32-24/G24K31/A1V
公称尺寸 6，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    315
体积流量 [l/min]    80
活塞符号    符号 E
控件    集成电子产品
连接类型    板材结构
额定流量 [l/min]    32
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.440


力士乐REXROTH液压比例方向阀 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
公称尺寸 10，符号 W1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图    ISO 4401-05-04-0-05
大压力 [bar]    315
大体积流量 [l/min]    180
活塞符号    符号 W1
控件    集成电子元件
连接类型    板式结构
额定流量 [l/min]    75
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.26


力士乐REXROTH液压比例方向阀 4WREE10V50-2X/G24K31/A1V
R900927235 4WREE10V50-23/G24K31/A1V
公称尺寸 10，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图    ISO 4401-05-04-0-05
大压力 [bar]    315
大体积流量 [l/min]    180
活塞符号    符号 V
控件    集成电子元件
连接类型    板式结构
额定流量 [l/min]    50
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.22


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
4WREE6
规格 6
组件系列 3X
大工作压力 350 bar
大流量 80 l/min
额定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通结构
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
调整体积流量的方向和大小
通过带对中螺纹的比例线圈进行起动
弹簧定中的控制滑板
带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)
4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。
设置
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过橡胶塞进行电气零电位调节
功能
线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置
通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作
将控制阀芯与电气输入信号成比例地向左移动
这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
带 2 个阀芯位置的阀门（型号 "4WREE…A…"）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。
OBE 中的压力补偿元件 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
PG 装配件不得打开。
产品选型示例：
4WREE6E16-30/V/24A1
4→4 个主油口
WRE→比例换向阀，直动式，带电子位置反馈
E→带集成电子元件 (OBE)
6→通径6
E1→机能符号
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）
V→FKM 密封件（M=NBR 密封件）
24→直流电压 24 V
A1→控制值输入 ±10 V（F1=控制值输入 4 ... 20 mA）
型号  4WREE
规格  6
重量
带两个线圈的阀  2.6kg
带一个线圈的阀  2.1kg
安装位置  任意位置，好为水平
周围温度范围  -20 … +60°C
存储温度范围含 UV 防护  +5 … +40°C
运输温度范围  -30 … +80°C
长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）
正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴
运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴
大相对湿度  95%
高表面温度  150°C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试
- RoHS 指令 2015/65/EU
- REACH 条例 (EC) 编号 1907/2006
环境兼容性气候  环境监测符合 EN 60068-2
液压
规格   6
大工作压力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建议大流量  80l/min
额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液压油  HL, HLP, HLPD, HVLP, HVLPD
液压油允许温度范围  -20 … +70°C（-40 … +50°C）
允许粘度范围  20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
电气，集成电子元件 (OBE)
电压类型  直流电压
电源
公称电压  24VDC
下限  19V
上限  36V
大剩余波纹度  2.5Vpp
放大器的电流消耗
大  < 2A
脉冲电流  3A
电磁线圈的电阻
20 °C 时的低温值  2.65Ω
大高温值  4.05Ω
占空比  100%
高线圈温度  150°C
符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）
电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1
德国力士乐REXROTH比例阀物料号和型号：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901495957 4WREE6E16-30/V/24A1-655
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496446 4WREE6E1-32-30/V/24A1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496440 4WREE6V16-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1

力士乐REXROTH比例阀R901496446
液压比例方向阀 4WREE6E1-32-3X/V/24A1
R901496446 4WREE6E1-32-30/V/24A1
公称尺寸 6, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WREE6
安装位置    任何
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    32
大小    6.
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.64


力士乐REXROTH液压比例方向阀 4WREE6V16-3X/V/24A1
R901496440 4WREE6V16-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    80
活塞符号    符号 V
连接类型    板式结构
额定流量 [l/min]    16
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.64


力士乐REXROTH液压比例方向阀 4WREE6V08-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    80
活塞符号    符号 V
连接类型    板式结构
额定流量 [l/min]    8
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.6


力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式比例方向阀
4WRKE
规格 10, 16, 25, 27, 32, 35
组件系列 3X
大工作压力 350 bar
大流量 3000 l/min
带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的先导式二级比例方向阀
调整体积流量的方向和大小
用比例电磁铁操纵
用于底板安装：孔图按 ISO 4401
电气位置反馈
弹簧对中的主控制阀芯
先导控制阀：单级比例方向阀
带位置控制的主级
4WRAP 6 W7.3X/G24… 型先导控制阀（一级）
先导控制阀是直动式比例阀。控制边的几何图元经过优化，可用作比例方向阀型号 4WRKE 的先导控制阀。比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。
先导控制阀主要由壳体、比例电磁铁和、控制阀芯和弹簧和组成。在非工作情况下，两个执行机构都连接到油箱。如果两个线圈中的一个或励磁，则磁力会将阀的控制阀芯向弹簧或移动。一旦超过遮盖量，便会堵塞两个执行机构中的一个与油箱的连接，转而连接压力腔。流体从 P 流向主级的控制腔。
4WRKE 型阀门是二级比例方向阀。它们控制流动方向和流量。主级是受位置控制的，这样，控制阀芯位置在流量较大的情况下也不会受液动力的影响。
这种阀门主要由先导控制阀、壳体、主控制阀芯、盖、对中弹簧、感应式位置传感器和减压阀组成。如果没有输入信号，则主控制阀芯就会被对中弹簧固定在中心位置。盖和中的两个控制腔通过控制阀芯连接到油箱。主控制阀芯通过感应式位置传感器连接到合适的控制电子元件。主控制阀芯的位置改变和放大器求和点控制值的改变，都能产生差动电压。比较控制值和理论值期间，通过电子元件确定可能的控制偏差，并向先导控制阀的比例电磁铁施加电流。电流会在线圈中产生不断通过推杆来操作控制阀芯的力。通过控制剖面激活的流量会导致主控制阀芯的调整。连接了感应式位置传感器内核的主控制阀芯会一直移动，直到理论值与控制值相符。在控制状态下，主控制阀芯处于力平衡状态并停留在该控制位置。控制阀芯行程和控制开口与控制值成比例改变。控制电子元件集成到阀门中。通过对阀门和电子元件进行调节，可以将批量生产设备导致的偏差保持在较低水平。
不得让油箱管路排空运行；在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
阀门特征
二级阀的基本设置包括我们的比例阀模块。“主级零电位”的零电位调节是工厂预设的，可以通过控制电子元件中的电位计，在公称行程的 ±30 % 范围内进行调节。拆下盖壳体前面的保护塞后，方可对集成控制电子元件进行检修。必须重新调节更换后的先导控制阀或控制电子元件。全部调节工作只能由的人员执行。
注意！
零电位更改可能导致系统损坏，故只能由的人员执行!
德国力士乐REXROTH比例阀订货号和型号：
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

力士乐REXROTH比例阀R900722870
液压比例方向阀 4WRKE10E100P-3X/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
具有精细控制范围的特性曲线线性
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WRKE
工作压力[bar]    315
流量[l/min]    170
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    100
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    8.36

力士乐REXROTH液压比例方向阀 4WRKE16E200L-3X/6EG24EK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
公称尺寸 16，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度。
线性特性曲线
滑阀
先导式
内控供油，外控回油
连接图    ISO 4401-07-07-0-05
大压力 [bar]    350
大体积流量 [l/min]    460
活塞符号    符号 E
连接类型    板式结构
额定流量 [l/min]    200
标称尺寸    16
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    11.271


力士乐REXROTH液压比例方向阀 4WRKE10E100L-3X/6EG24ETK31/A1D3M
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
公称尺寸 10，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度
线性特性曲线
滑阀
先导式
内控供油，内控回油
连接图    ISO 4401-05-05-0-05
大压力 [bar]    315
大体积流量 [l/min]    170
活塞符号    符号 E
连接类型    板式结构
额定流量 [l/min]    100
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    8.391
REXROTH压力传感器R901342022 HM20-21/050-C-K35
