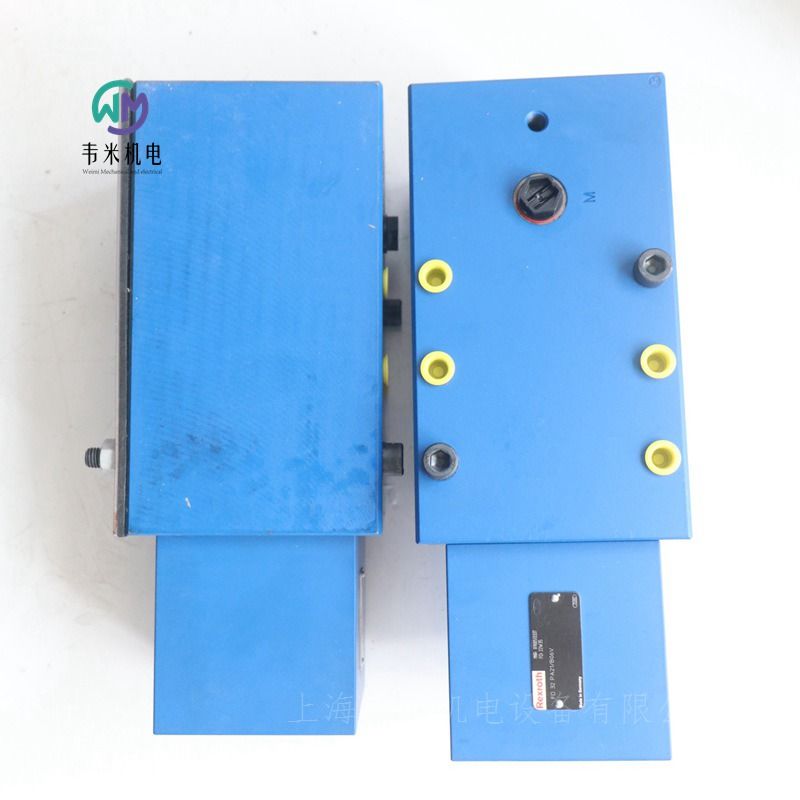

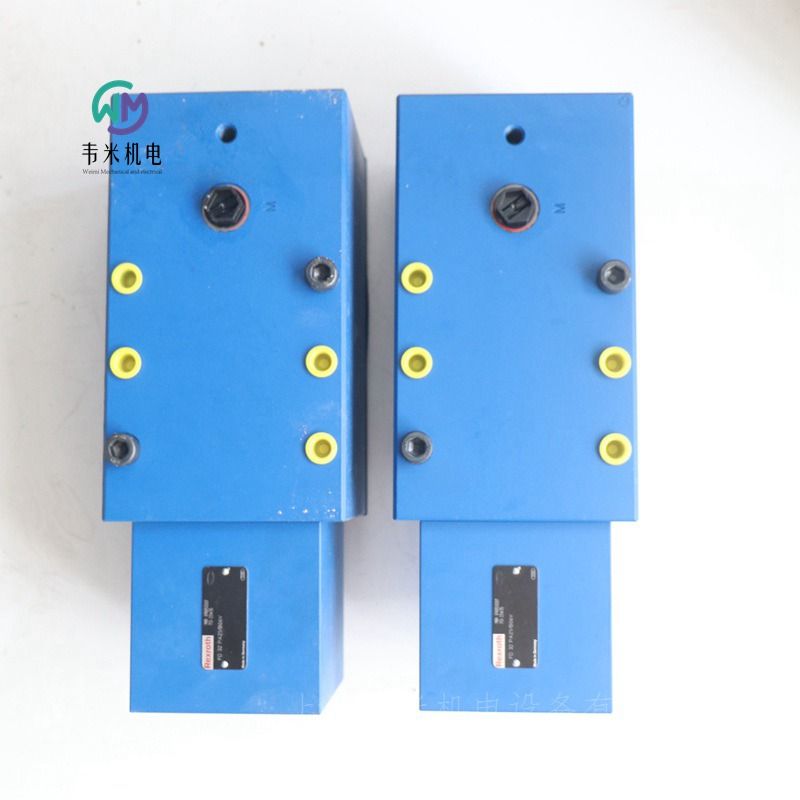

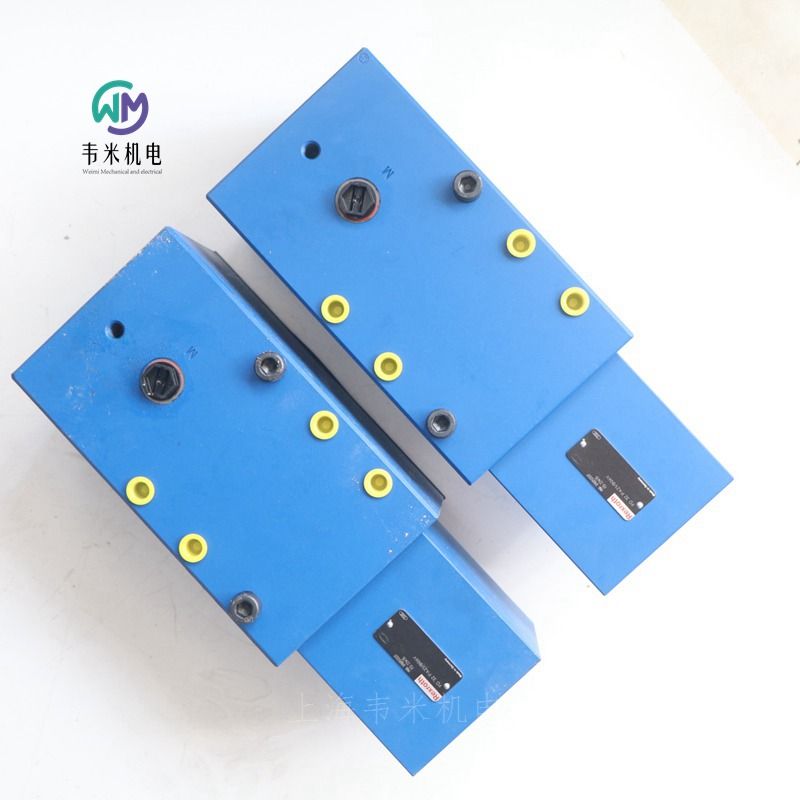

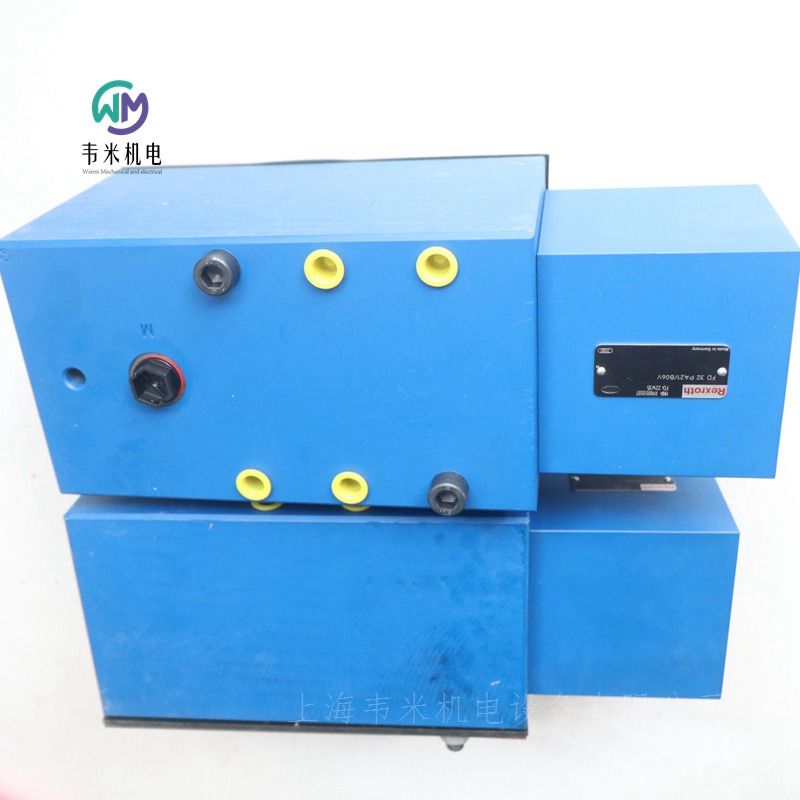

REXROTH平衡阀FD32PA21/B06V，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH制动阀
FD系列
通径12、16、25、32
22X系列
工作压力350巴
流量560 l/min
制动阀是一种无泄漏先导式止回阀。它相对于被引导到致动器qV1的相对侧的流来控制返回流qV2。对于圆柱体，必须考虑面积比（qV2=qV1×φ）。
旁通阀，反向自由流动
可选内置二级卸压阀（
用于带法兰连接的阀门）
用于安装在歧管（插装阀）中
带SAE法兰端口
对于底板安装，端口模式为
–ISO 5781-06-07-0-00（尺寸12、16）
–ISO 5781-08-10-0-00（尺寸25）
–ISO 5781-10-13-0-00（尺寸32）
安装阀板时使用子板版本
应用领域
施工机械
起重机
挖掘机
物料员
钻机
固定应用
安装位置好直立（端口X向上）
环境温度范围  −20…+80°C
底漆（标准）一层漆RAL 5010
液压油温度范围  –20…+80°C
粘度范围  10…800mm²/s
液压油矿物油（HL、HLP），符合DIN 51524标准
清洁度等级符合ISO 4406
功能说明
制动阀用于液压系统，以影响液压马达和液压缸的速度，而与负载无关（防止失控）。此外，还有一个用于管道爆裂安全的隔离器功能。
制动阀主要包括壳体、主提升阀、先导部件、先导滑阀、阻尼滑阀和先导阻尼。
提升负载
随着从A到B的自由流动，主滑阀打开。如果负载压力失效（例如，方向阀和端口A之间的管道破裂），则主滑阀立即关闭。该功能通过负载侧与弹簧室的连接来实现。
降低负载（电路示例）
流动方向是从B到A。端口A通过方向阀连接到油箱。气缸的活塞杆侧施加了与工作条件相对应的流量。端口X处的控制压力和端口B处的负载压力之间的关系=1:20。
当达到控制压力时，主滑阀将进行预打开。通过控制滑阀，先导级被提升离开其阀座，腔室通过该钻孔和端口A减压至油箱。同时，端口B中的负载压力不再施加到主滑阀内的腔室上。主提升阀由此被卸载。主提升阀处控制滑阀的反向侧靠在阻尼滑阀的套环上。
端口X处打开B至A所需的压力现在仅受腔室中弹簧的影响。开始打开连接B至A所需的压力为20巴；要打开连接，根据版本的不同，需要高达70巴的压力。
用于流量控制的开口横截面逐渐增大。它是通过连续打开衬套和主提升阀平台中的径向钻孔而产生的。
控制压力、开启压力和压差之间的关系决定了通过B到A的连接流向执行机构的流量。因此，防止了执行机构的失控失控。
即使定向阀和端口a之间发生管道爆裂，受控下降程序也不会受到影响。
制动阀打开和关闭时间的指南
打开顺序的节流通过控制滑阀中的节流孔和阻尼滑阀的两侧进行。孔口由筛网保护。
检查Q表的关闭动作实际上是不受限制的。
当与气缸一起使用时，到端口X的控制管路可以安装一个节流止回阀（计量控制），以影响关闭顺序。
当与电机一起使用时，不应将换向止回阀安装在通向端口X的控制管路中。在这种情况下，建议影响换向阀的控制时间。
电路示例
差速器气缸
出于安全考虑，应始终使用闭心换向阀！
液压马达
保持制动器的内部控制：为了使保持制动器能够在两个方向上操作，所有阀口都必须连接到空档位置的端口T。
抱闸的外部控制：出于安全原因，如果制动器在外部空载，则可以使用闭心换向阀作为空档位置。
注意：
两个单独的制动阀不能用于控制两个气缸，这两个气缸被迫机械地一起移动，因为无法保证每个气缸中的同步性和相同的压力。
因此，气缸必须配备两个由Bosch Rexroth提供的SL型先导式止回阀。制动阀安装在一条公用线路上。
在这种情况下，由于SL阀的开口率，负载压力不得超过200 bar！
德国力士乐REXROTH制动阀订货号和型号：
R900503374 FD12FA21/B03V
R900503669 FD12PA2X/B03V
R900504439 FD12FB2X/200B03V
R900503974 FD16KA2X/B03V
R900500190 FD16PA2X/B03V
R900507278 FD16FA21/B00V
R900504315 FD16FB2X/200B06V
R900512433 FD25PA2X/B04V
R900526205 FD25FB2X/200B00V
R900565340 FD25FB2X/300B03V
R900512105 FD32FA2X/B06V
R900599662 FD32FA2X/B00V
R900513337 FD32PA2X/B06V

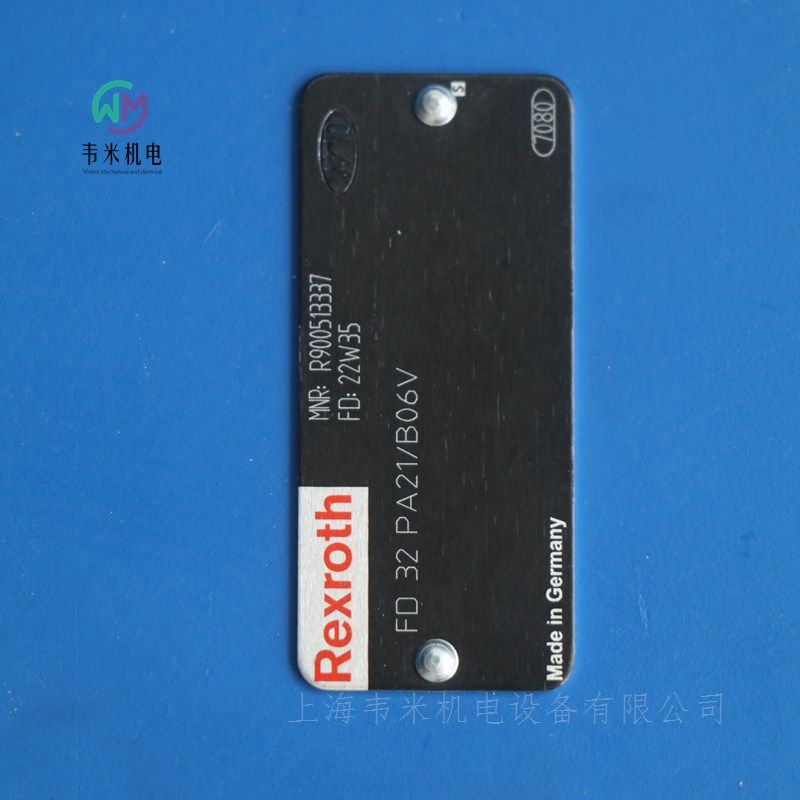

R900513337 FD32PA21/B06V
R900073261 FD32KA21/B06V-006
R900034273 FD32FB2X/400B06V-067
R900517189 FD32FB2X/300B06V

力士乐REXROTH比例减压阀R901218887
减压阀 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
公称尺寸 16, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    3DRE（M）（E）
工作压力[bar]    315
流量[l/min]    300
滑阀符号    P→A
连接类型    底板安装
大小    16
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    9.7

力士乐REXROTH先导式比例减压阀
DRE, DREE
规格 6
组件系列 1X
大工作压力 210 bar
大流量 30 l/min
连接类型  底板安装
油口安装面  ISO 4401-03-02-0-05
安装位置  任意
周围温度范围  -20 … +70℃
存储温度范围  -20 … +80℃
防护等级符合 EN 60529 标准  IP65（如果使用的是适合且正确安装的连接插头。）
符合性 根据 EMC 指令 2014/30/EU 检查 CE  EN 61000-6-2 和 EN 61000-6-3
液压油温度范围  -20 … +80℃
粘度范围  15 … 380mm²/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
先导流量  0.65l/min
大流量  30l/min
矿物油  HL, HLP
合适的密封材料  NBR, FKM
滞后  ± 2.5%
重复精度  < ± 2%
线性  ± 3.5%
控制值压力特性曲线的制造公差  ± 2-3%
阶跃响应  ≈ 150ms
电源  24VDC
小控制电流  100mA
大控制电流  1600mA
电磁线圈的电阻
20 °C 时的低温值  5Ω
大高温值  7.5Ω
占空比  100%
电流消耗  1.5A
外部保险装置  2A. 时间延迟
输入
电压  0 … 10V
电流  4 … 20mA
用于在接口 A（带压力限制装置）中减压
通过比例电磁铁操作
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
使用外部控制电子元件进行操作时，借助电气调节，设定值压力特性曲线的制造公差较小
接口 A 中的小调定压力
带集成电子元件 (OBE)，可选
符合 EMC 指令 2014/30/EU 的 CE 标准
DRE(E) 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。该阀门用于降低系统压力。
该阀门基本上由先导控制阀、比例磁铁、带主控制阀芯的主阀构成。
型号 DRE
通过比例磁铁 在通道 A 中根据额定值调整待降低的压力。
使用已卸压的接口 P 时，弹簧将主控制阀芯保持在初始位置。
借此打开 A 至 T 的连接并阻止 P 至 A 的连接。
从接口 P 到环形通道的压力连接。
先导油从孔流向接口 T，通过流量调节器、喷嘴流向先导控制阀，通过节流间隙流向纵向槽和孔。
减压
控制室中先导压力的形成作为设定值的函数。
将主控制阀芯向右移动，液压油从 P 流向 A。
通过通道和喷嘴在弹簧腔的接口 A 中形成用电器压力。
将接口 A 中的压力提升至先导控制阀 的设定压力，这会导致主控制阀芯向左移动。接口 A 中的压力与先导控制阀 的设定压力大致相同。
压力限制
如果接口 A 中的压力超过了先导控制阀 的设定压力，则主控制阀芯继续向左移动。
借此断开从 A 到 T 的连接，并将接口 A 中所生成的压力限制为已设定的设定值。
型号 DREE – 带集成电子元件 (OBE)
这些阀门在功能和结构上都符合 DRE 类型。比例磁铁 上还装有一个配有控制电子元件的外壳 。
通过设备插头连接电源电压和设定值电压或设定值电流。
出厂时通过较小的样本偏差微调设定值压力特性曲线。
德国力士乐REXROTH比例减压阀订货号和型号：
R900932943 DRE6-11/100MG24K4M
R901208854 DRE6-1X/100MG24N9K4M
R901208855 DRE6-1X/210MG24N9K4M
R901432050 DREE6-1X/210MG24N9K24A1M


力士乐REXROTH比例减压阀
减压阀 DRE6-1X/100MG24K4M
R900932943 DRE6-11/100MG24K4M
公称尺寸 6，P → A，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
压力 [bar]    315
体积流量 [l/min]    30
活塞符号    P → A
连接类型    板材结构
标称尺寸    6
驱动类型    电气带外接电子元件
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    1.86


力士乐REXROTH先导式比例溢流阀
内置有电子控制单元(OBE）和位置反馈器
型号DBEBE6X
通径_(NG) 6
设备系列1X
天工作压力 P 315 bar, T 250 bar
矢体积流量40I/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于限制系统压力
（控制油仅在内部）
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，
-即使当电子控制单元损坏时，也能大程度地实现过压保护
（线圈电流I>|ma）
-用于阀板安装，安装孔符合ISO 4401-03-02-0-94,
-线缆插座根据 DIN43563-AM6
-适用于内置式电子控制单元
CE，EMV 规范 EN 61000-6-2:2002-08 和EN 61000-6-3:2002-08 均能满足
Ue=24Vnom=
电气连接6P+PE
控制信号
-标准型 0...+10 V (A1)
-变型 4...20 mA (F1)
出厂时已校准阀特性曲线
功能，剖面图
概述
DBEBE6X型比例溢流阀是用来限制系统压力的先导阀。可利用内置式电子控制单元，通过位置可调的比例电磁铁进行控制。
使用这些阀能够实现较短的执行时间和较小的滞后量。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值对位置可调的电磁铁进行控制。
比例电磁阀用来克服弹簧力保持住位置，弹簧力与系统压力成正比。
通过供油孔将流量小于<0,61/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级“Pmax”。
提供大程度的过压保护
如果电子控制单元中出现故障，并因此失控而超过了线圈电流（Imax），则主要由大弹簧力来实现过压保护。
圆柱头螺丝  2910151166
线缆插座
1834482022
1834482026
1834482023
1834482024
1834482252
测试与维修设备
VT-PE-TB3 型测试盒
VT-PA-2 型测量适配器6P+PE
技术参数
常规参数
结构型式
先导级    座阀
主级    滑阀
控制    具有位置调节功能的比例电磁阀，OBE
安装方式    板式连接,NG6 安装孔 (ISO 4401-03-02-0-94)
安装位置    任意
环境温度范围    -20...+50℃
质量    3.4kg
抗振强度，试验条件    大25g，三维随机振动试验（24小时)
液压参数(使用HLP 46 的测定值，油=40℃士5°C)
液压油    符合DIN51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值    20...00mm²/s
大允许值    10...800mm²/s
液压油温度范围    -20...+70℃
液压油的大允许污染程度清洁度等级根据ISO 4406 (c)    等级18/16/131)
大调节压力（当Q=1I/min)    80bar    180bar    315bar
小压力（当 Q=1 I/min)    7bar    8bar    10bar
大过压保护
机械式，例如当线圈电流I>Ima    <90bar    <190bar    <325bar
大工作压力    接口P：315bar
大压力    接口T：250bar
控制油流量    大约0,6Vmin
大流量    40Vmin
静态/动态参数
滞后量    ≤1%
加工公差    ≤±50%
执行时间
100%信号变化    70ms
10%信号变化    15ms
温度波动    <1% 当AT= 40°C
电气参数，集成于阀中的电子控制单元
相对接通时间    100%  ED
防护等级    IP 65, 根据 DIN 40050 和 IEC 14434/5
连接    线缆插座 6P+PE, DIN 43563
功耗    电磁铁45 mm=40VA大
外部保险丝    2.5 A
力士乐REXROTH先导式比例溢流阀订货号和型号：
0811402084 DBEBE6X-1X/80G24K31F1M
0811402076 DBEBE6X-1X/315G24K31A1M
R901126712 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M

力士乐REXROTH比例溢流阀0811402076
比例溢流阀 DBEBE6X-1X/315G24K31A1M
0811402076 DBEBE6X-11/315G24K31A1M
规格 6，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
模拟电子学
产品属性
连接图    ISO 4401-03-02-02-94
产品系列    DBEBE6X
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液压油    HL，HLP
密封    NBR
重量[kg]    3.5

力士乐REXROTH比例溢流阀R901126712
比例溢流阀 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M
公称尺寸 6, , P → T, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
模拟电子学
产品属性
连接图    ISO 4401-03-02-02-94
产品系列    DBEBE6X
大工作压力[bar]    315
大流量[l/min]    40
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值4…20mA
符合性说明    EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液压油    HL，HLP
密封    NBR
重量[kg]    3.5


力士乐REXROTH先导式比例减压阀
DRE(M) 10, DRE(M) 20
规格 10, 25
组件系列 6X
大工作压力 315 bar
大流量 300 l/min
安装位置  任意
重量  4.7kg  6kg
存储温度范围  -20 … +80℃
环境温度范围  -20 … +70℃
先导流量  0.8l/min
大流量  200l/min  300l/min
液压油温度范围  -20 … +80℃
粘度范围   15 … 380mm²/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ± 3.5%
重复精度  < ± 2%
线性  ± 2%
控制值压力特性曲线的制造公差  ± 3.5
阶跃响应  10 ... 90%  ≈ 130ms
特点
用于降低系统压力的阀
通过比例电磁铁操作
带可旋转和可拆卸线圈的比例电磁铁
用于底板安装：油口安装面符合 ISO 5781
A 到 Y 的第三条油路 (φ 7.5 mm)
线性化的压力/给定值特性曲线
瞬态响应良好
可在 A 和 B 之间安装可选单向阀
可选大压力限制
DRE(M) 型阀门属于先导式减压阀。这些阀可用于降低工作压力。
这些阀门的基本构成是带比例电磁铁的先导控制阀、带主阀心的主阀，以及可选单向阀。
型号 DRE...
可通过比例电磁铁根据控制值设置通道 A 中的压力。
在静止位置时 – 即通道 B 中没有压力时 – 弹簧将主阀芯保持在其初始位置。从通道 B 到通道 A 的连接关闭。因此可避免启动跃变。
施加在通道 A 中的压力通过孔作用于主阀芯的面。先导油从通道 B 穿过孔 流到恒定电流控制处，恒定电流控制保持先导流量恒定，与通道 A 和 B 之间的压降无关。先导流量从
恒定电流控制处流入弹簧腔，穿过孔和，通过阀座 流进通道Y并由此回流。通过相关放大器对通道 A 中所需压力进行预设。比例电磁铁将阀架向阀座方向移动，并将弹簧腔中的压力限制为设定值。如果通道 A 处压力低于预设控制值，则弹簧腔内的较高压力将会令主阀芯右移。从 B 到 A 的连接打开。如果已达到 A 处的调定压力，此时主阀芯处的力达到平衡 - 主阀芯处于控制位置。
通道 A 的阀芯端面 处压力 = 弹簧腔阀芯端面处压力 – 弹簧力
如果在立式液压油柱（例如，切断位置的液压缸活塞）中，要降低 A 处压力（例如），则可以通过控制电子元件预设较低的控制值，这样即可预选出较低的压力值，该压力值将立刻出现在弹簧腔内。作用于主阀芯表面 的 A 处的较高压力值将主阀芯推向保护塞的方向，到达切断位置。A 到 B 的连接堵塞，A 到 Y 的连接打开。弹簧处的力当前反向作用于主阀芯表面 的液压力。在此主阀芯位置处，液压油可从通道 A 经控制边流向 Y，进入回流。
当 A 处压力降至弹簧腔中的压力和弹簧的 ∆p 之和时，主阀芯将关闭控制边 A 到 Y 处插口中的大控制孔。
相对于 A 处新控制值的剩余压差约为 10 bar，当前压力只可通过控制孔卸载。如此即可在无压力下冲情况下实现良好瞬态响应。为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。通道 A 处部分充液流量同时可通过打开的主阀芯 A 到 Y 的控制边流入回流。
型号 DREM...
为了提供液压保护，防止比例电磁铁上出现不允许的高电气控制电流，导致油口 A 产生超额压力，可以选择安装一个弹簧负载溢流阀，用于限制大压力。此大压力限制为基于相关压力等级所设预设值。
德国力士乐REXROTH先导式比例减压阀订货号和型号：
R901214427 DRE10-6X/100YG24K4V
R901306349 DRE10-6X/200YG24-8K4M
R901279573 DREM10-6X/100YG24-8K4M
R901279577 DREM10-61/200YG24-8K4M
R901298578 DREM10-6X/315YMG24K4M
R901277135 DREM10-61/100YG24K4M
R901277138 DREM10-61/200YG24K4V
R901277139 DREM10-6X/315YG24K4M

力士乐REXROTH比例减压阀R901277138
减压阀 DREM10-6X/200YG24K4V
R901277138 DREM10-61/200YG24K4V
公称尺寸 10, , B → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图    ISO 5781
产品系列
DRE（M）（E）10,20
工作压力[bar]    315
流量[l/min]    300
滑阀符号    B→A
连接类型    底板安装
大小    10
驱动类型    带外部电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.8

力士乐REXROTH先导式比例溢流阀
(Z)DBE 6, (Z)DBEE 6
规格 6
组件系列 2X
大工作压力 350 bar
大流量 30 l/min
安装位置  任意
重量  2.5kg
存储温度范围  -20 … +80℃
周围温度范围  -20 … +70℃
回流压力 回流压力油口 A，外部先导油
大流量  30l/min
液压油温度范围  -20 … +80℃
粘度范围  15 … 380mm²/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ± 3%
重复精度  < ± 2%
线性  ± 3.5%
控制值压力特性曲线的制造公差，与滞后特性曲线和压力增加有关
液压油  HL、HLP
合适的密封材料  NBR/FKM
大线圈电流  1760mA
电磁线圈电阻
20 °C 时的低温值  5.5Ω
大高温值  8.05Ω
占空比  100%
电源  24VDC
特点
用于限制系统压力的先导式比例阀  分离并卸压以回到油箱
用比例电磁铁操纵
带可旋转和可拆卸线圈的比例电磁铁
用于底板安装或叠加阀板设计：油口安装面符合 ISO 4401-03-02-05 和 DIN24340
阀和控制电子元件都出自同门
型号 DBE 和 ZDBE 的外部控制电子元件
线性化的压力/给定值特性曲线
带集成电子元件 (OBE) 的型号 DBEE 和 ZDBEE
设定值压力特性曲线的制造公差小
(Z)DBE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。
注意！
防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。
(Z)DBEE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。
注意！
防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901304402 DBE6-21/315YG24K4M
R901304331 DBE6-21/100G24K4M
R901324825 DBE6-2X/315G24K4V
R901317466 DBEE6-2X/100G24K31A1M
R900954433 DBEE6-1X/200YG24K31M
R901448075 ZDBEE6VP2-2X/315G24K31F1M
R901335463 ZDBEE6VP2-21/315G24K31A1M

力士乐REXROTH比例溢流阀R901304402
比例溢流阀 DBE6-2X/315YG24K4M
R901304402 DBE6-21/315YG24K4M
公称尺寸 6, , P → T，P → Y, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
数字电路
产品属性
连接图    ISO 4401-03-02-05
产品系列    （Z） DBE（E）6
工作压力[bar]    350
流量[l/min]    30
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL，HLP
密封    NBR
重量[kg]    2.14

力士乐REXROTH比例溢流阀
型号 DBEP
通径 6
1X 系列
高工作压力 100 bar
大流量 8 L/min
-閥用於限制系統壓力
-比例電磁斅驅動
-底板安裝：安裝面按 DIN 24 340 A6 型
-閥與電控器集成在一起
-電控器
歐洲卡規格模擬放大器 VT-VSPA1-1（1 個電磁斅）
VT 2000（1 個電磁斅）
VT 3000（1 個斜坡）；
VT 3006（5 個斜坡）；
歐洲卡規格數字放大器 VT-VSPD1-1
-可選特殊保護裝置
DBEP 型比例溢流閥為比例電磁斅直控式閥，它將輸入電信號轉化為壓力輸出信號，用來限制系統壓力。
比例電磁斅為可控濕式直流電磁斅，它將電流值按比例轉化為機械力，電流值的增加將導致電磁斅輸出力相應的增加。在整個控制行程中，設定的電磁力保持穩定。
比例溢流閥主要由一個或兩個比例電磁斅、閥體、閥芯）及一個或兩個錐閥組成。
比例電磁斅力作用於錐閥，A 口中的壓力通過閥芯中的半圓孔作用於錐閥，推動力和電磁斅力成比例。
如果推動力大於電磁斅力，錐閥左移，A 口到 T 口的油路接通。先導油一直流動至推動力和電磁斅力之間再次平衡。
比例溢流閥可通過比例電磁斅無級調節。在靜止位置時，如比例電磁斅斷電時，油口 A、B 和 P 與T 口連通，油液無阻尼回油箱。P 口流到 A 口或 B 口的流量由閥芯中的節流來限制。
注意！
為了優化閥的功能，開始運行時必須放氣：
-移除螺絲 8、9，
-通過打開的螺紋孔 8、9 填充油液
-直至不再有氣泡時再擰上螺絲 8、9。
要防止回油箱管路油液排空，某些情況下應在回油管路安裝一個背壓閥（背壓約為 2 bar）
概述
安裝 任意
存儲溫度範圍  -20 至 + 80°C
環境溫度範圍  -20 至 + 70°C
重量 C 型   2.6kg
A、B 型  1.6kg
液壓
工作壓力 油口P    50 至 100bar
油口 A, B    0 至 50bar
油口 T   30bar
流量（∆p = 50 bar） C 型   8L/min
（帶節流口“06”） A、B 型   4L/min
油液 礦物油（HL, HLP）按 DIN 51 524；磷酸脂（HFD-R）
油液溫度範圍    -20 至 + 80°C
粘度    2.8 至 380mm²/s
污染度等級 油液高污染等級按 ISO 4406（C）20/18/15（在液壓系統中必須達到元件要求的清潔度等級，有效的過濾防止出現問題，也延長了元件的使用壽命。）
滯環   ≤ 3%
重複精度    ≤ 1%
響應靈敏度    ≤ 1%
反向誤差    ≤ 1%
電氣
電源   24 V DC
電磁鐵公稱電流   700mA
線圈電阻 20 °C 下測得   19.5Ω
值   28.8Ω
線圈溫度   至 150 °C
持續帶載時間    100%
電氣接線 帶插座，按 DIN EN 175 301-803；接頭，按 DIN EN 301-803 2）
閥保護等級，按 DIN 40 050   IP （帶固定及安裝插頭）
電控器
歐洲卡規格放大器 （另行訂貨）
模擬 VT-VSPA1-1見樣本 RC 30 111  僅適用於類型A或B
 模擬 VT2000見樣本 RC 29 904  僅適用於類型A或B
帶 1 次斜坡 模擬 VT3000見樣本 RC 29 935
帶 5 次斜坡 模擬 VT3006見樣本 RC 29 926
數字 VT-VSPD-1見樣本 RC 30 123
德国力士乐REXROTH比例溢流阀订货号和型号：
R900573436 ZDBEP6A06-13/45AG24NK4M
REXROTH平衡阀FD32PA21/B06V
