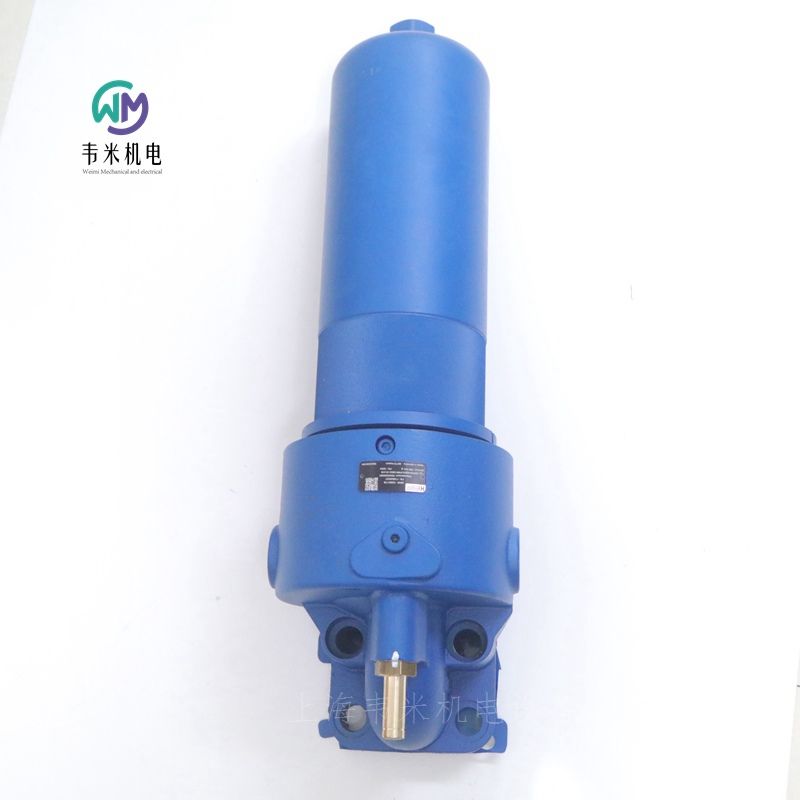

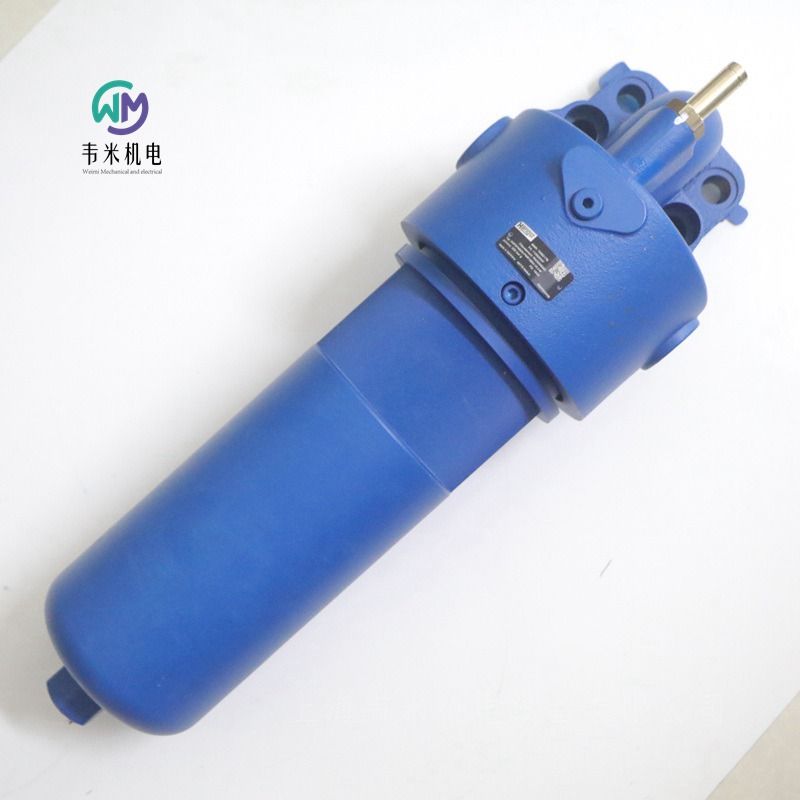

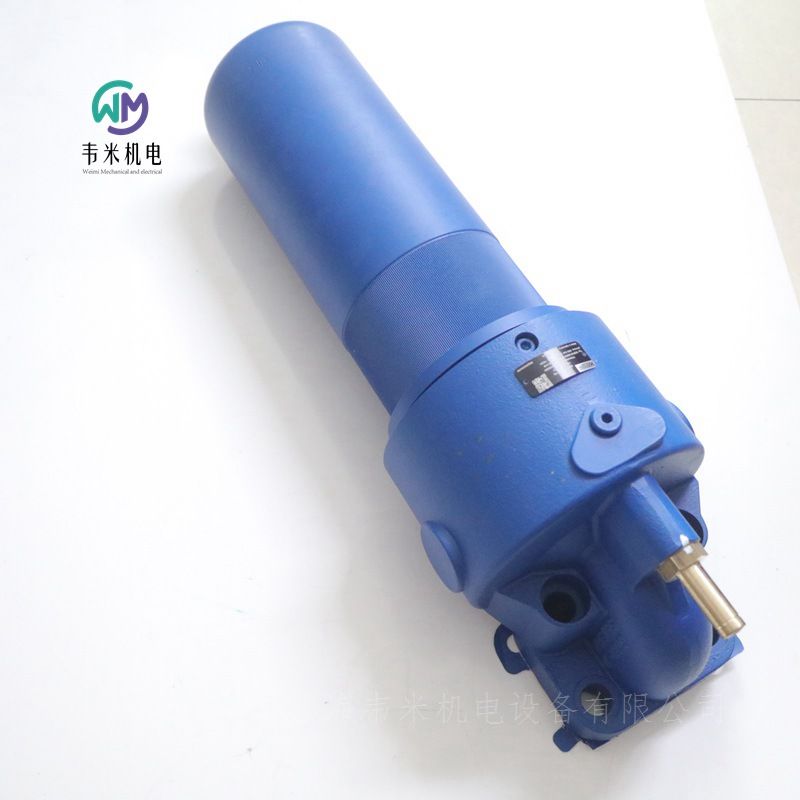

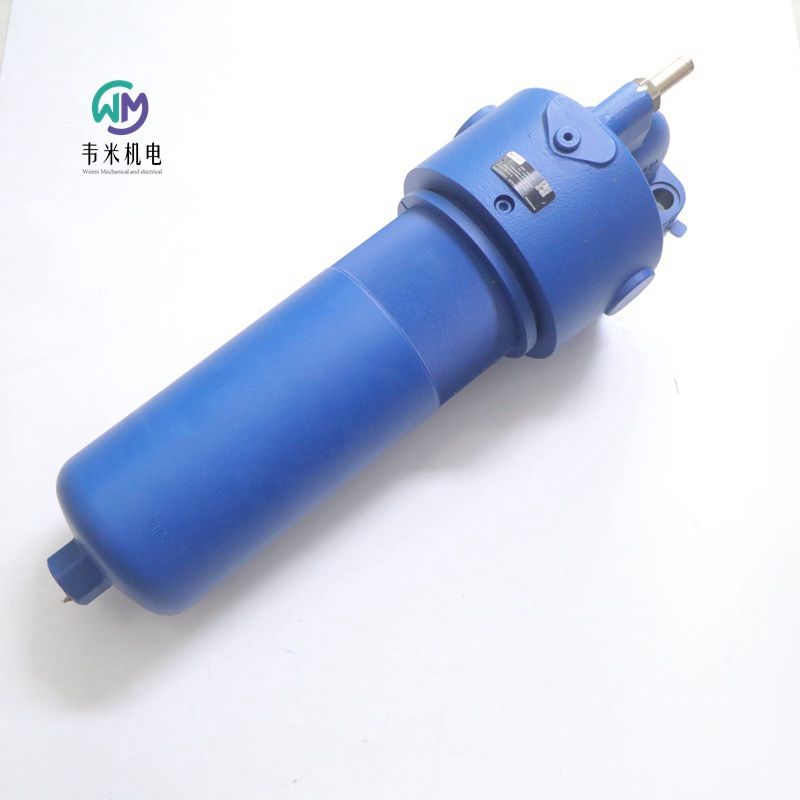

力士乐过滤器350PSFN0630-PWR10B00-V5,0-M，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

力士乐REXROTH阀块安装过滤器，适用于侧面法兰安装
型号 350PSFN0040 到 1000；350PSF0130，0150
规格符合 DIN 24550：0040 至 1000
附加规格：0130，0150
公称压力为 350 bar [5079 psi]
接口尺寸 Ø 38
工作温度为 –10 °C 至 100 °C [14 °F 至 212 °F]
特点
高效的特殊过滤器介质
可在较大压差范围内吸附非常细小的颗粒
过滤面积大，纳污能力强
过滤器滤芯耐腐蚀性良好
过滤器滤芯的抗压强度高（如冷启动时）
过滤器精度等级为 3 μm 至 100 μm
默认配备具记忆功能的机械式目视维护指示器
借助计算机 3D 技术辅助设计的流动优化设计
功能，横截面
阀块安装式过滤器适用于直接安装在泵和控制块。它们安装在上游开环或闭环控制单元进行保护。
其基本构成为过滤器头，拧入式滤杯，过滤器滤芯以及目视维护指示器。对于带有低压差过滤器滤芯的过滤器 (= 压差代码字母 A)，还配有一个旁通阀。
通过油口 ，液压油到达进行清洁的过滤器滤芯。灰尘颗粒物被滤芯过滤后，停留在滤杯和过滤器滤芯中。经过过滤的液压油通过油口进入液压油路中。
过滤器壳体和所有连接元件设计为可安全吸收压力峰值 - 例如，由于加速流体冲击导致大流量控制阀突然打开的情况下，可能会出现压力峰值。对于规格 0160，标准设备包括一个放油塞。对于规格 1000，滤杯由两部分组成。
一般而言，过滤器配有目视维护指示器。电子维护指示器通过电子开关元件连接 1 或 2 个开关量，须单独订购。
电子开关元件附在目视维护指示器上并通过锁紧环固定。对于规格 0130，可以通过产品型号中的补充信息订购 2 根 minimess 连接线。
技术数据
安装位置  侧面
环境温度范围  -30 至 +100℃
材料
过滤器头 GGG
滤杯 钢
目视维护指示器 铜
电子开关元件 塑料 PA6
工作压力 bar [psi] 350 [5079]
液压油温度范围 °C [°F] –10 至 +100 [+14 至 +212]（短时 –30 [–22]）
疲劳强度符合 ISO 107711) 加载次数 > 106 *大工作压力下
旁通阀的开启压力 bar [psi] 7 ± 0.5 [100 ± 7]
维护指示器的压力测量类型 压差
维护指示器的响应压力 bar [psi] 5 ± 0.5 [72 ± 7]
电气连接 圆形插入式连接插头 M12x1，4 针
接触负载，直流电压 A *大 1
电压范围 E1SP-M12x1 V 直流/交流 *大 150
E2SP V 直流 10 至 30
带电阻负载的*大切换功率 20 VA；20 W；（70 VA）
通过电子开关元件E2SP... 中的 LED 显示  正常 (绿色 LED)；75 % 转换点 (黄色 LED)；100 % 转换点 (红色 LED)
符合 EN 60529 的防护等级 IP 65
对于 24 V 以上的直流电压，会提供一个火花抑制装置来保护开关触点。
重量 电子开关元件：
– 带圆形插入式连接插头 M12 x 1 kg [lbs] 0.1
德国力士乐REXROTH过滤器订货号和型号：
R928026481 350PSFN0063-PWR10A00-V5,0-M
R928026325 350PSFN0160-PWR3A00-V5,0-M
R928026405 350PSFN0160-PWR6A00-V5,0-M
R928026485 350PSFN0160-PWR10A00-V5,0-M
R928026487 350PSFN0400-PWR10A00-V5,0-M
R928026498 350PSFN0630-PWR10B00-V5,0-M

力士乐REXROTH过滤器的维护指示器
WE 及 WO 类型
压力管路中过滤器的 WO 型压差指示器
回油过滤器的 WO 型背压指示器
WE 型电子开关元件
公称压力 10，160 和 450 bar [145，2321 和 6527 psi]
WO 型的工作温度为 –30 ℃ 至 +100 ℃ [–22 °F 至 212 °F]
WE 型的工作温度为 –30 ℃ 至 +85 ℃ [–22 °F 至 185 °F]
特点
维护指示器通过指示压差超出范围和/或过滤器中发生背压等情
况，来对过滤器进行监控。
产品凭借以下特点脱颖而出：
模块化结构
带有转换点和记忆功能的 WO 型目视指示器
带有一到两个转换点的 WE 型电子开关元件
冷启动过程中能够抑制信号
功能，剖面
默认情况下，力士乐过滤器附带有一个目视维护指示器（WO 型）。电子开关元件（WE 型）作为附件提供，并且与目视维护指示器是配套的。电子开关元件附在目视维护指示器上并通过锁紧环固定。电子维护指示器与过滤器公称压力无关。
背压和/或压差上升会相对弹簧将阀芯向上推。缠绕在阀芯上的线圈会随着阀芯一起移动。红色按钮可以放置在两个有效位置处。如果带线圈的阀芯所处位置的压力低于维护指示器的公称压力，红色按钮将保持在缩回的"静止位置"。如果首次超出公称压力，目视插脚的位置会在插脚线圈与阀芯线圈之间的排斥力作用下，变为第二个可能的"接通条件"。即便当机器关掉电源（或者是在产生压降或冷启动）（记忆功能）后，红色按钮也将始终在此位置处保持可见。必须确认这一点。
开关元件中集成的簧片触点受磁场变化的作用。如果存在两个转换点，应安装两个簧片触点。
对于电子开关元件 WE-2SPSU，在温度受抑制的情况下，通过目视维护指示器的阀体进行散热。
电子开关元件 WE-2SPSU 不适用于由聚酰胺纤维制成的目视维护指示器（WO-S01-2,2-...-PA）。
WE-2SP-M12x1 带有连接插头（不包括在交付范围内）
WE-1SP-EN175301-803 带有插入式连接插头
技术数据：
维护指示器的
材料 铜，铝
密封材料 NBR，FKM
温度范围 -30...100℃/-20...120℃
电子开关元件的
电气连接
圆形插入式连接 M12x1，4 针
矩形插入式连接 EN 175301-803
接触负载，直流电压  1A
电压范围 150V
符合 EN 60529 的防护等级  IP67
环境温度范围  -25...85℃
对于 24 V 以上的直流电压，为保护切换触点元件切换时，将不会出现火花。
重量0.2kg
电子开关元件的连接
默认情况下，过滤器配有 WO 型目视维护指示器。电子开关元件附在目视维护指示器上并通过锁紧环固定。
德国力士乐REXROTH压差开关订货号和型号：
R928028409 WE-1SP-M12X1
R928028410 WE-2SP-M12X1

力士乐REXROTH过滤元件，过滤器滤芯
类型1.以及2.基础部分
尺寸符合DIN 24550:0040至1000
附加尺寸：0004至2500
压差阻力高达330巴[至4786磅/平方英寸]
过滤器等级：1至800μm
过滤面积：高达4.8平方米[至7440平方英寸]
工作温度：-10°C至+100°C[+14°F至+212°F]
特点
适用于多种应用范围的过滤介质，由玻璃纤维材料、滤纸、金属丝网、羊毛材料和金属纤维羊毛制成
可清洁的金属丝网过滤介质
可达到ISO 12/8/3（ISO 4406）的油清洁度
多层玻璃纤维技术具有高容污能力和过滤性能，同时初始压差低（ISO 3968）
扩展了非矿物油基流体的产品范围
具有高压差稳定性的滤芯
功能、部分
滤芯是工业过滤器的核心部件。实际的过滤过程涉及过滤元件。主要的过滤器变量，如颗粒滞留的尺寸范围、污垢保持能力和压力损失，由过滤器元件和用于构建它们的过滤介质决定。力士乐过滤器元件用于过滤液压系统中的液压油，以及过滤润滑油、工业流体和气体。
过滤元件由径向褶皱的组合组成
过滤介质放置在穿孔的支撑管周围。过滤元件用双组分粘合剂垂直密封，支撑管和过滤垫连接到两个端板。在过滤器元件和过滤器外壳之间设置一个或两个密封环作为密封。
2.0058和2.0059系列可选择在滤芯底部配备旁通阀。流动通常是从外到内。
力士乐首选方案的所有滤芯均由无锌成分制成，从而防止锌皂的形成，特别是在使用含水液体（HFA/HFC）和合成油的情况下。
使用无锌滤芯可防止早期“滤芯堵塞”，从而大大延长滤芯的使用寿命。
因此，力士乐滤芯可普遍用于典型的液压油和润滑剂。
此外，许多建筑和农业机械制造商规定使用无锌机械元件制造可快速生物降解的液压油。
筛选变量
过滤器等级和可达到的油清洁度
使用工业过滤器的主要目标不仅是直接保护机器部件，而且要达到所需的油清洁度。油清洁度是根据油清洁度等级定义的，这些等级对现有污染物的颗粒量在工作液体中的分布方式进行了分类
过滤性能
过滤比βx（c）（β值）
液压系统中液压过滤器对污染的保留能力由过滤比βx（c）表征。该比率代表了液压过滤器的主要性能特征。它是在多道次测试中测量的，是根据ISO 16889使用ISOMTD测试粉尘指定的初始和*终压差的平均值。
过滤商βx（c）定义为过滤器两侧相应粒径的颗粒计数商。
能力
它还使用多道次测试进行测量，并确定送入过滤介质的测试粉尘ISOMTD的量，直到达到指定的压差增加。
压力损失（也称为压差或Δp）
滤芯的压力损失是确定过滤器尺寸的相关特征值。
这些是过滤器制造商的推荐值或过滤器用户的规格。这个值取决于许多因素。例如，这些包括：过滤介质的等级、其在过滤元件中的几何形状和布置、过滤面积、流体的工作粘度和流量。
术语“Δp”通常也用符号bol表示：“Δp
在用滤芯确定整个过滤器的尺寸时，根据上述条件确定初始压力损失，新滤芯不得超过该损失。
可以通过初始Δp或压力损失来确定力士乐滤芯和整个过滤器的尺寸。
产品属性
过滤方向  从外到内
盖子/底座
支撑管  镀锡钢
密封件  NBR或FKM
液压油温度范围  -10...100℃
介质的*小电导率  300pS/m
力士乐REXROTH过滤器滤芯订货号和型号
R928005837 1.0040 PWR10-A00-0-M
R928005838 1.0040 PWR20-A00-0-M
R928005852 1.0063 G25-A00-0-M
R928005855 1.0063 PWR10-A00-0-M
R928005872 1.0100 PWR6-A00-0-M
R928005873 1.0100 PWR10-A00-0-M
R928005888 1.0160 G25-A00-0-M
R928005890 1.0160 PWR6-A00-0-M
R928005891 1.0160 PWR10-A00-0-M
R928005924 1.0250 G25-A00-0-M
R928005944 1.0250 PWR6-A00-0-V
R928005927 1.0250 PWR10-A00-0-M
R928005928 1.0250 PWR20-A00-0-M
R928006899 1.0250 PWR10-B00-0-V
R928005959 1.0400 G10-A00-0-M
R928005961 1.0400 PWR3-A00-0-M
R928005963 1.0400 PWR10-A00-0-M
R928005964 1.0400 PWR20-A00-0-M
R928005998 1.0630 PWR6-A00-0-M
R928005999 1.0630 PWR10-A00-0-M
R928047277 1.1000 G60-A00-0-M
R928006033 1.1000 PWR3-A00-0-M
R928006034 1.1000 PWR6-A00-0-M
R928006035 1.1000 PWR10-A00-0-M
R928006044 1.1000 PWR10-A00-0-V
R928006036 1.1000 PWR20-A00-0-M

力士乐REXROTH滤芯
类型2.，
符合DIN 24550和力士乐标准
特征
过滤介质由玻璃纤维材料（可选吸水性）、滤纸、丝网、非织造材料和非织造金属纤维制成，适用于各种应用领域。有关过滤材料配置的信息，请参阅RE 51548
可清洁丝网过滤介质
可达到ISO 10/6/4（ISO 4406）的机油清洁度等级
多层玻璃纤维技术和同时的低初始压差，具有高的污垢保持能力和过滤性能
扩展了非矿物油基流体的产品范围
具有高差压稳定性的滤芯
过滤器设计
过滤器大小。过滤器可以使用操作压力、流量和流体系统参数进行设计。所需的过滤器等级取决于应用、部件对污染的敏感性和环境条件。
产品描述
滤芯是工业过滤器的主要组成部分。实际过滤发生在过滤元件中。
根据不同壳体设计和尺寸的大范围，也存在大量不同尺寸和设计的插入式过滤元件。
主要过滤器变量，如保持能力、污垢保持能力和压力损失，由过滤器元件结构和使用的过滤介质决定。
力士乐滤芯用于液压流体、润滑剂的过滤或工业流体和气体的过滤，具体取决于系列。
过滤通常是从外到内实现的。流体或气体必须从污垢侧通过滤清器滤芯流入清洁侧。
然而，在一些应用中，过滤也是从过滤元件的内部到外部实现的。
一般来说，力士乐过滤元件由星形褶皱过滤介质的组合组成，称为过滤元件垫。过滤元件垫围绕穿孔支撑管铺设，使装置具有所需的稳定性，以承受高压差。
围绕支撑管铺设的滤芯垫粘在接头和两个端盘上，因此密封在污垢和清洁面之间。
过滤器元件和过滤器壳体之间的密封通过套管上的密封件有效地完成。
保护罩仅用于特殊的过滤元件系列，允许在过滤元件垫周围形成均匀的流动模式，同时提供防止外部损坏的机械保护。
此外，一些系列可以可选地配备旁通阀，该旁通阀在压力增加的情况下使流量通过过滤元件，从而防止临界压力的积聚
储存条件
密封NBR°C[°F]-40…+65[-40…+149]；相对空气湿度65%
密封FKM°C[°F]-20…+65[-4…+149]；相对空气湿度65%
材料
滤芯盖聚酰胺、镀锡钢或镀锡铝
滤芯底座聚酰胺、镀锡钢或镀锡铝
滤芯支撑管镀锡钢
密封件NBR或FKM
过滤方向由外向内
压差bar[psi]30[435]、160[2320]或330[4786]
力士乐REXROTH滤芯订货号和型号：
R928006049 2.0004 G10-A00-0-M
R928006077 2.0004 G25-A00-0-V
R928018917 2.0004 G60-A00-0-M
R928028231 2.0004 G60-B00-0-V
R928006053 2.0004 PWR10-A00-0-M
R928006462 2.0030 P25-A00-0-V
R928006432 2.0030 PWR20-A00-0-M
R928006643 2.0040 G10-A00-0-M
R928006644 2.0040 G25-A00-0-M
R928022378 2.0040 G40-A00-0-V
R928022354 2.0040 G100-A00-0-M
R928006645 2.0040 PWR3-A00-0-M
R928008529 2.0040 PWR6-AH0-0-V
R928006646 2.0040 PWR6-A00-0-M
R928006647 2.0040 PWR10-A00-0-M
R928006656 2.0040 PWR10-B00-0-M
R928006683 2.0040 PWR10-B00-0-V
R928006706 2.0063 G10-B00-0-M
R928006698 2.0063 G25-A00-0-M
R928006700 2.0063 PWR6-A00-0-M
R928006701 2.0063 PWR10-A00-0-M
R928006702 2.0063 PWR20-A00-0-M
R928008585 2.0063 PWR20-AH0-0-V
R928006710 2.0063 PWR10-B00-0-M
R928006760 2.0100 G10-B00-0-M
R928006752 2.0100 G25-A00-0-M
R928006753 2.0100PWR3-A00-0-M
R928006755 2.0100 PWR10-A00-0-M
R928006756 2.0100 PWR20-A00-0-M
R928006783 2.0100 PWR20-A00-0-V
R928006764 2.0100 PWR10-B00-0-M
R928047844 2.0130 G60-A00-0-M
R928022298 2.0130 G40-A00-0-V
R928022275 2.0130 PWR6-A00-0-M
R928022276 2.0130 PWR10-A00-0-M
R928022312 2.0130 PWR10-B00-0-M
R928006806 2.0160 G25-A00-0-M
R928006807 2.0160 PWR3-A00-0-M
R928006808 2.0160 PWR6-A00-0-M
R928006809 2.0160 PWR10-A00-0-M
R928006810 2.0160 PWR20-A00-0-M
R928006818 2.0160 PWR10-B00-0-M
R928006860 2.0250 G25-A00-0-M
R928010599 2.0250 G25-A0V-0-V
R928006862 2.0250 PWR6-A00-0-M
R928006863 2.0250 PWR10-A00-0-M
R928006870 2.0250 PWR3-B00-0-M
R928006872 2.0250 PWR10-B00-0-M
R928006873 2.0250 PWR20-B00-0-M
R928006916 2.0400 PWR6-A00-0-M
R928006917 2.0400 PWR10-A00-0-M
R928006924 2.0400 PWR3-B00-0-M
R928006926 2.0400 PWR10-B00-0-M
R928006969 2.0630 PWR3-A00-0-M
R928006970 2.0630 PWR6-A00-0-M
R928006971 2.0630 PWR10-A00-0-M
R928006979 2.0630 PWR6-B00-0-M
R928006980 2.0630 PWR10-B00-0-M
R928006981 2.0630 PWR20-B00-0-M
R928007034 2.1000 PWR10-B00-0-M


力士乐REXROTH滤芯
类型9.，用于安装到Hydrac过滤器外壳中
特征
过滤介质由玻璃纤维材料（可选吸水性）、滤纸、丝网和非织造金属纤维制成，适用于各种应用领域。有关过滤材料配置的信息，请参阅RE 51548
可清洁丝网过滤介质
可达到ISO 10/6/4（ISO 4406）的机油清洁度等级
多层玻璃纤维技术和同时的低初始压差，具有高的污垢保持能力和过滤性能
具有高差压稳定性的滤芯
产品描述
滤芯是工业过滤器的主要组成部分。实际过滤发生在过滤元件中。根据不同壳体设计和尺寸的大范围，也存在大量不同尺寸和设计的插入式过滤元件。
主要过滤器变量，如保持能力、污垢保持能力和压力损失，由过滤器元件结构和使用的过滤介质决定。
力士乐滤芯用于过滤各种液压流体、润滑剂和其他工业流体和气体，具体取决于系列。
过滤通常是从外到内实现的。
流体或气体必须从污垢侧通过滤清器滤芯流入清洁侧。
然而，在一些应用中，过滤也是从过滤元件的内部到外部实现的。
一般来说，力士乐过滤元件由星形褶皱过滤介质的组合组成，称为过滤元件垫。
过滤元件垫铺设在穿孔支撑管周围，该穿孔支撑管使装置具有所需的稳定性以承受高压差。
围绕支撑管铺设的滤芯垫粘在接头和两个端盘上，因此密封在污垢和清洁面之间。
过滤器元件和过滤器壳体之间的密封通过套管上的密封件有效地完成。
保护罩仅用于特殊的过滤元件系列，允许在过滤元件垫周围形成连续的流体流动模式，同时提供防止外部损坏的机械保护。
全体的
储存条件
–密封NBR°C[°F]-40…+65[-40…+149]；相对空气湿度65%
-密封FKM°C[°F]-20…+65[-4…+149]；相对空气湿度65%
材料
-滤芯盖钢、锡涂层、铝或聚酰胺（取决于型号）
–滤芯底座钢、锡涂层、铝或聚酰胺（取决于型号）
–滤芯支撑管镀锡钢
–密封件NBR或FKM
–保护笼聚酯纤维
过滤方向由外向内
压差bar[psi]30[435]或210[3045]
德国力士乐REXROTH滤芯订货号和型号：
R928017144 9.110LA PWR10-A00-0-M SO3000
R928017187 9.140LA PWR3-F00-0-M SO3000
R928017211 9.160LA PWR6-A00-0-M SO3000
R928017210 9.160LA PWR10-A00-0-M SO3000

力士乐REXROTH隔膜式蓄能器
HAD 型
设备系列 1X 和 2X
额定容积 0.075 … 3.5 升
大工作压力 350 bar
概述
液压气动蓄能器的主要任务之一是从液压气动系统中吸收一定体积的加压流体，并在需要时将其返回到系统中。由于液体处于压力之下，因此液压气动蓄能器被视为压力容器，并且必须针对大工作压力进行设计，同时考虑到安装的验收标准。
在大多数液压气动系统中，使用带有分离元件的液压气动蓄能器。根据设计的不同，分离元件分为气囊式、活塞式和隔膜式蓄能器。液压气动蓄能器主要由一个带有气密分离元件的液体和气体零部件构成。流体零部分与液压回路相连。压力升高时，气体压缩，并吸取液压气动蓄能器中的液体。压力下降时，压缩气体膨胀，并将储存的液体置换到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐压钢容器组成，通常为球形到圆柱形。在蓄能器内部，由弹性可加工材料（弹性塑料）制成的膜片与关闭按钮及保护塞共同作为分离元件。它们符合压力设备指令 2014/68/EU。
概述
结构型式 隔膜式蓄能器，焊接
安装位置 任意位置，好为下方液体管接头
固定方式 利用紧定卡环或者通过螺纹套节
管路接口 旋入式螺纹
表面 喷漆，亮黑色
填充气体 氮气，低纯度等级 4.0，N2 = 99.99 Vol.-%
温度范围
NBR：–15 … +80°C 丙烯腈丁二烯橡胶
ECO：–35 … +80°C 环氧氯丙烷橡胶
FKM：–10 … +80°C 氟橡胶
应用，工作原理
应用
液压气动蓄能器可用于多种用途：
能量存储可在间歇运行的系统中节省泵驱动功率。
紧急情况的能源储备，例如液压泵出现故障时。
补偿泄漏损失。
周期性振动情况下的缓冲和减振。
压力和温度变化时进行容积平衡。
车辆的弹性元件。
机械冲击时的减震。
工作原理
液体几乎不可压缩，因此不能储存压力能。在液压气动蓄能器中，利用气体的可压缩性储存流体。使用的氮气必须至少符合 4.0 级纯度：N2 99.99 Vol.-%
注意事项
按规定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于构建固定机器和系统构造中的液压驱动系统。
隔膜式蓄能器必须通过紧固元件牢固地连接到机器或系统。紧固件应确保油接口不受张力。尤其不应该通过油接口传递张力或者静态或动态惯性力。
在选择合适的固时，必须考虑支撑结构的热膨胀和环境振动。
德国力士乐REXROTH隔膜式蓄能器订货号和型号：
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A
0=不带密封件（带内螺纹）
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 °C -25 ... +80
存储温度范围 °C -40 ... +100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）
按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件编号：E223220（ 350 bar）
符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 （在压力开关的工作口处）-25 … +80°C
粘度范围 10 … 800mm2/s
液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头，镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）
电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）
上升时间（10 至 90 %） t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 （符合端点设置 DIN16086）< ±0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ± 0.25%
转换点准确度 < ± 0.5%
重复精度 0.1%
编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出
在参考条件下长期漂移（6 个月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万（压力等级 600 bar 时）
IO-Link 设备
传输类型 COM2 (38.4 kBaud)
IO-Link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器：过程数据变量； 设备标识，设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据（模拟） 1
过程数据（二进制） 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED（bar、psi、MPa）
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 （红色和绿色）
力士乐REXROTH电子压力开关订货号和型号：
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0

力士乐REXROTH插入式接头 3P Z4L-SW +5M SPEZ
R900032018
电缆套件，3 针插头 (2 + PE) EN 175301-803，5 m
用于带插头 K4 的阀门。OEM 附件。工业用途。
电源电压    24 VDC
电插头    3 针设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明    RoHS 指令 2011/65/EU
重量 [kg]    0.438


力士乐径向柱塞泵PR4-1X/1,60-250WG01M01
R900375664 PR4-1A/1,60-250WG01M01
径向活塞泵，标称尺寸1.6 ccm，压力250 bar，用于工业应用，开路
小型三活塞泵，自吸，带阀门控制。流体动力滑动轴承使用寿命长
NBR密封
定排量径向柱塞泵
用于开路的工业应用产品特性
连接    1
标称尺寸[cm³]    1.6
压力[bar]    250
体积流量[l/min]    3.2
旋转方向    左转弯和右转弯
轴端    槽齿10 x 12，DIN 5481
安装法兰    4孔安装中心50 mm
压力流体    HLP
密封件    NBR
重量[kg]    1.96

力士乐REXROTH径向柱塞泵PR4-3X/6,30-700RA01M02
R901088888 PR4-30/6,30-700RA01M02
径向活塞泵，标称尺寸6.3 cm3，工业应用压力700 bar，开路
10-活塞泵
铸铁外壳
定排量径向柱塞泵
用于开路的工业应用
NBR密封
产品特性
连接    2
标称尺寸[cm³]    6.3
压力[bar]    700
体积流量[l/min]    9.5
旋转方向    顺时针方向的
轴端    带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
安装法兰    4孔安装中心63 mm
压力流体    HLP
密封件    NBR
重量[kg]    16.28

力士乐REXROTH压力表ABZMM 63-100BAR/MPA-R/B-G
R900022458 ABZMM63-100BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
充液阻尼压力表
压力指示器，单位为bar/MPa
压力表是用于测量和显示液压系统中压力的压力表
根据EN 837-2标准进行设计
不锈钢外壳
产品特性
连接类型    外螺纹G1/4 B
压力[bar]    100
连接类型    带支架附件
压力流体    HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg]    0.2

力士乐REXROTH压力表ABZMM 63-400BAR/MPA-R/B-G
R900022459 ABZMM63-400BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
充液阻尼压力表
压力指示器，单位为bar/MPa
压力表是用于测量和显示液压系统中压力的压力表
根据EN 837-2标准进行设计
不锈钢外壳
产品特性
连接类型    外螺纹G1/4 B
压力[bar]    400
连接类型    带支架附件
压力流体    HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg]    0.2936

力士乐REXROTH
博世力士乐（BOSCH-REXROTH）叶片泵
VPV叶片泵
介绍
力士乐VPV系列可变叶片泵的详细信息，包括性能、尺寸和技术规格。
泵的设计满足机床、通用机械和其他市场的要求，这些市场需要低噪音、高性能和有竞争力的价格。
VPV系列叶片泵的设计利用了目前力士乐叶片泵生产线30年的现场和制造经验。利用了先进的技术和材料，同时保留了现有设计的优势。其他目标是创造一款考虑到国际市场的泵，并重新利用力士乐品牌所体现的高质量标准。
考虑到市场的期望，博世力士乐公司开发了一款具有以下改进和功能的泵：
零件较少，可靠性高。
降噪方面的重大进展。
体积大，整体效率高。
卓越的耐用性。
现代外观。
改进的环和叶片磨损技术。
非常好的响应和恢复时间。
通常减小信封尺寸。
重新设计了带有减震器的控制装置。
符合新的SAE、ISO、NFPA和ANSI标准。
组合能力-全马力可输送至泵2。可能需要降低多个泵的结构组合的额定值。
特点
低成本-与叶片泵和经济型轴向柱塞泵的其他制造商竞争价格。
卓越静音-帮助机械制造商满足声音水平要求。
连续负载额定值-@3000 PSI-高性能和10000多小时的长寿命设计。
高效的快速响应和恢复-关键系统需求的额外反应时间。
压力补偿-控制泵输送至回路需求，从而节约能源。
高强度-计算机优化铸件设计。
液压径向轴承-使用寿命长，运行安静。
无预充要求-初次启动时不需要泵壳预充。
可维修-可从当地配送中心或工厂获得维修套件和零件。
控制选项-单级；两阶段远程控制；电磁阀多压力和负载感应。
减震器-将减震压力降低50%，提高系统部件寿命和系统稳定性。
必须连接VPV 16、25和32。冲击削波器集成到VPV 45、63、80、100、130和164中，并排放到壳体排放口。
连续压力2 3000 psi（210 bar）
压力补偿范围
单级200-3000 psi（14-210 bar）压力190 psi
两级300-3000 psi（20-210 bar）压力为290 psi
壳体压力10 psi（0.7 bar）
转速范围900-1800转/分
旋转方向（从轴端看）右侧（顺时针）
海平面下的入口真空6英寸汞柱（152毫米汞柱）
安装位置无限制
驱动  泵通过柔性联轴器连接到原动机，该联轴器与0.006”（.152mm）的总指示器读数对齐。不允许悬挑或侧面荷载。对准度大于0.006”的指示器读数可能会导致噪音和振动增加，以及轴封过早磨损，从而导致泄漏。
介质建议  建议使用含有抗磨添加剂的优质液压油。
工作温度下的流体粘度
低100 SUS（21 cSt）
大1000 SUS（216 cSt）
佳150-250 SUS（32-54 cSt）
大启动4000 SUS（864 cSt）
介质温度
正常入口流体温度不应超过140°F（60°C）。务必选择在工作温度下具有粘度的油液。
密封件氟碳标准
过滤液清洁度符合ISO 4406标准。对于压力高达2000 psi的情况，需要18/16/13 ISO代码。对于2000至3000 psi的操作，需要17/15/12 ISO。
连续压力2 3000 psi（210 bar）
压力补偿范围两级350-3000 psi（24-210 bar）压力300 psi
瞬态峰值压力4000 psi（280 bar）
壳体压力10 psi（0.7 bar）
转速范围900-1800转/分
旋转方向（从轴端看）右侧（顺时针）
德国博世力士乐（BOSCH-REXROTH）叶片泵订货号和型号：
0513300225 0513R15A7VPV16SM14FY
0513700242 0513R18C3VPV63SM21HYB05P1
0513300405 0513R15A7VPV16SM21HZ

博世力士乐（BOSCH-REXROTH）叶片泵
0513300405 0513R15A7VPV16SM21HZ
可变排量泵，尺寸16 ccm，压力210 bar，适用于工业应用，开路
坚固的设计带来高可靠性。低噪音和脉动水平。动态控制行为。
带FKM密封件
产品属性
位移类型    变量
尺寸[cm³]    16
产品系列    VPV
大工作压力[bar]    210
大流量[l/min]    29
控制    压力控制器可调，液压可控（两级）
通过驱动    没有
旋转方向    顺时针旋转
轴端    圆柱形Ø20 mm，带装配键，ISO 3019-2
安装法兰    符合ISO 3019-2的4孔安装法兰80B4SW
连接类型、工作端口    管螺纹
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU
密封    FKM
重量[kg]    17.7
力士乐过滤器350PSFN0630-PWR10B00-V5,0-M
