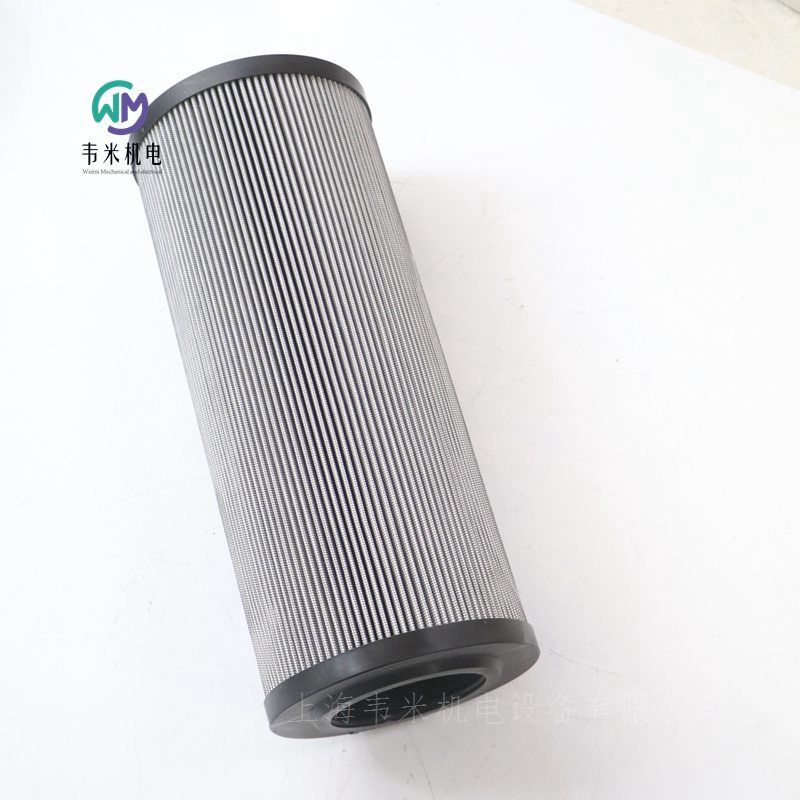

REXROTH滤芯1.0630 PWR10-A00-0-M，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

力士乐REXROTH过滤元件，过滤器滤芯
类型1.以及2.基础部分
尺寸符合DIN 24550:0040至1000
附加尺寸：0004至2500
压差阻力高达330巴[至4786磅/平方英寸]
过滤器等级：1至800μm
过滤面积：高达4.8平方米[至7440平方英寸]
工作温度：-10°C至+100°C[+14°F至+212°F]
特点
适用于多种应用范围的过滤介质，由玻璃纤维材料、滤纸、金属丝网、羊毛材料和金属纤维羊毛制成
可清洁的金属丝网过滤介质
可达到ISO 12/8/3（ISO 4406）的油清洁度
多层玻璃纤维技术具有高容污能力和过滤性能，同时初始压差低（ISO 3968）
扩展了非矿物油基流体的产品范围
具有高压差稳定性的滤芯
功能、部分
滤芯是工业过滤器的核心部件。实际的过滤过程涉及过滤元件。主要的过滤器变量，如颗粒滞留的尺寸范围、污垢保持能力和压力损失，由过滤器元件和用于构建它们的过滤介质决定。力士乐过滤器元件用于过滤液压系统中的液压油，以及过滤润滑油、工业流体和气体。
过滤元件由径向褶皱的组合组成
过滤介质放置在穿孔的支撑管周围。过滤元件用双组分粘合剂垂直密封，支撑管和过滤垫连接到两个端板。在过滤器元件和过滤器外壳之间设置一个或两个密封环作为密封。
2.0058和2.0059系列可选择在滤芯底部配备旁通阀。流动通常是从外到内。
力士乐首选方案的所有滤芯均由无锌成分制成，从而防止锌皂的形成，特别是在使用含水液体（HFA/HFC）和合成油的情况下。
使用无锌滤芯可防止早期“滤芯堵塞”，从而大大延长滤芯的使用寿命。
因此，力士乐滤芯可普遍用于典型的液压油和润滑剂。
此外，许多建筑和农业机械制造商规定使用无锌机械元件制造可快速生物降解的液压油。
筛选变量
过滤器等级和可达到的油清洁度
使用工业过滤器的主要目标不仅是直接保护机器部件，而且要达到所需的油清洁度。油清洁度是根据油清洁度等级定义的，这些等级对现有污染物的颗粒量在工作液体中的分布方式进行了分类
过滤性能
过滤比βx（c）（β值）
液压系统中液压过滤器对污染的保留能力由过滤比βx（c）表征。该比率代表了液压过滤器的主要性能特征。它是在多道次测试中测量的，是根据ISO 16889使用ISOMTD测试粉尘指定的初始和*终压差的平均值。
过滤商βx（c）定义为过滤器两侧相应粒径的颗粒计数商。
能力
它还使用多道次测试进行测量，并确定送入过滤介质的测试粉尘ISOMTD的量，直到达到指定的压差增加。
压力损失（也称为压差或Δp）
滤芯的压力损失是确定过滤器尺寸的相关特征值。
这些是过滤器制造商的推荐值或过滤器用户的规格。这个值取决于许多因素。例如，这些包括：过滤介质的等级、其在过滤元件中的几何形状和布置、过滤面积、流体的工作粘度和流量。
术语“Δp”通常也用符号bol表示：“Δp
在用滤芯确定整个过滤器的尺寸时，根据上述条件确定初始压力损失，新滤芯不得超过该损失。
可以通过初始Δp或压力损失来确定力士乐滤芯和整个过滤器的尺寸。
产品属性
过滤方向  从外到内
盖子/底座
支撑管  镀锡钢
密封件  NBR或FKM
液压油温度范围  -10...100℃
介质的*小电导率  300pS/m
力士乐REXROTH过滤器滤芯订货号和型号
R928005837 1.0040 PWR10-A00-0-M
R928005838 1.0040 PWR20-A00-0-M
R928005852 1.0063 G25-A00-0-M
R928005855 1.0063 PWR10-A00-0-M
R928005872 1.0100 PWR6-A00-0-M
R928005873 1.0100 PWR10-A00-0-M
R928005888 1.0160 G25-A00-0-M
R928005890 1.0160 PWR6-A00-0-M
R928005891 1.0160 PWR10-A00-0-M
R928005924 1.0250 G25-A00-0-M
R928005944 1.0250 PWR6-A00-0-V
R928005927 1.0250 PWR10-A00-0-M
R928005928 1.0250 PWR20-A00-0-M
R928006899 1.0250 PWR10-B00-0-V
R928005959 1.0400 G10-A00-0-M
R928005961 1.0400 PWR3-A00-0-M
R928005963 1.0400 PWR10-A00-0-M
R928005964 1.0400 PWR20-A00-0-M
R928005998 1.0630 PWR6-A00-0-M
R928005999 1.0630 PWR10-A00-0-M
R928047277 1.1000 G60-A00-0-M
R928006033 1.1000 PWR3-A00-0-M
R928006034 1.1000 PWR6-A00-0-M

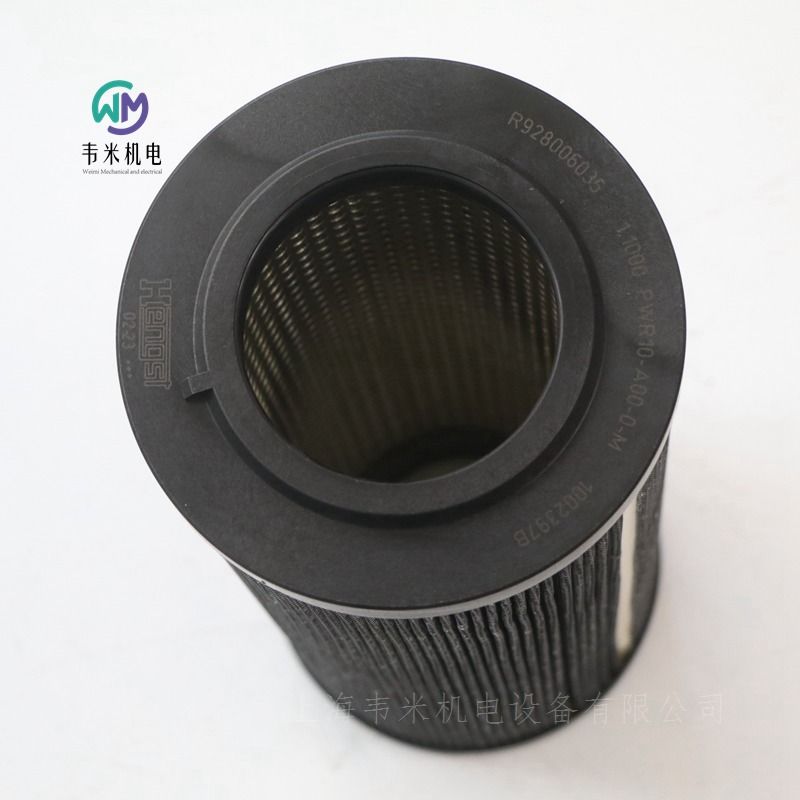

R928006035 1.1000 PWR10-A00-0-M
R928006044 1.1000 PWR10-A00-0-V
R928006036 1.1000 PWR20-A00-0-M

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD0,7-211-1X/0G04E-1E111-BA
R901264261
薄膜式蓄能器，容量 0.7 升，压力 211 bar，适用于移动和工业应用
薄膜式蓄能器，根据 PED 2014/68/EU 第 4 条第 3 段：不需要 CE 证书。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 1/2 接口，内螺纹和拧入式螺柱 M33 x 1.5
用于常温和低温的膜片材料 ECO
无预充压力
标称体积 [l]    0.7
大压力 [bar]    211
大体积流量 [l/min]    40
材料（膜/气囊）    ECO
工作接口尺寸    G1/2
符合性说明    容量 ≤ 1 升时不需要
液压油    HLP,HLPD,HVLP,HVLPD
重量 [kg]    2.94

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD0,7-180-1X/35Z06A-1N111-BA
0531602501
薄膜式蓄能器，容量 0.7 升，压力 180 bar，适用于移动和工业应用
薄膜式蓄能器，根据 PED 2014/68/EU 第 4 条第 3 段：不需要 CE 证书。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的涂装
接口 M18x1.5 螺丝孔
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
预充 35 bar 氮气
标称体积 [l]    0.7
大压力 [bar]    180
大体积流量 [l/min]    40
材料（膜/气囊）    NBR
工作接口尺寸    M18x1,5
符合性说明    容量 ≤ 1 升时不需要
液压油    HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]    2.52


通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB4-330-6X/0G07G-2N111-CE
R901191372 HAB4-330-60/0G07G-2N111-CE
0531013730 HAB4-330-2X/10G07G-2N111-CE
皮囊式蓄能器，容量 4 升，压力 330 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G1 ¼ 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    4
大压力 [bar]    330
大体积流量 [l/min]    450
材料（膜/气囊）    NBR
工作接口尺寸    G1 1/4
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    12.571


通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB10-330-6X/0G09G-2N111-CE
R901435304
皮囊式蓄能器，容量 10 升，压力 330 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G2 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    10
大压力 [bar]    330
大体积流量 [l/min]    900
材料（膜/气囊）    NBR
工作接口尺寸    G2
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    38

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB32-330-6X/0G09G-2N111-CE
R901435307
皮囊式蓄能器，容量 32 升，压力 330 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G2 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    32
大压力 [bar]    330
大体积流量 [l/min]    900
材料（膜/气囊）    NBR
工作接口尺寸    G2
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    76.8

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB4-350-6X/0G07G-2N111-CE
R901435302
皮囊式蓄能器，容量 4 升，压力 350 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G1 ¼ 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    4
大压力 [bar]    350
大体积流量 [l/min]    450
材料（膜/气囊）    NBR
工作接口尺寸    G1 1/4
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    13.02

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB2,5-350-6X/0G07G-2N111-CE
R901435301
皮囊式蓄能器，容量 2.5 升，压力 350 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G1 ¼ 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    2.5
大压力 [bar]    350
大体积流量 [l/min]    450
材料（膜/气囊）    NBR
工作接口尺寸    G1 1/4
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    8.5

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB6-350-6X/0G07G-2N111-CE
R901435303
皮囊式蓄能器，容量 6 升，压力 350 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G1 ¼ 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    6
大压力 [bar]    350
大体积流量 [l/min]    450
材料（膜/气囊）    NBR
工作接口尺寸    G1 1/4
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    17.87

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB20-330-6X/0G09G-2F111-CE
R901436170
皮囊式蓄能器，容量 20 升，压力 330 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G2 接口，带径向密封面的管螺纹
用于 HE.. 或 HFD 流体的膜片材料 FKM
无预充压力
表面涂上底漆
标称体积 [l]    20
大压力 [bar]    330
大体积流量 [l/min]    900
材料（膜/气囊）    FKM
工作接口尺寸    G2
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    51

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB24-330-6X/0G09G-2N111-CE
R901435306
皮囊式蓄能器，容量 24 升，压力 330 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G2 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    24
大压力 [bar]    330
大体积流量 [l/min]    900
材料（膜/气囊）    NBR
工作接口尺寸    G2
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    51.6

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB50-330-6X/150G09G-2N111-CE
R901435688
皮囊式蓄能器，容量 50 升，压力 330 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G2 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
预充 150 bar 氮气
表面涂上底漆
标称体积 [l]    50
大压力 [bar]    330
大体积流量 [l/min]    900
材料（膜/气囊）    NBR
工作接口尺寸    G2
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    114

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB4-350-6X/150G07G-2N111-CE
R901435682
皮囊式蓄能器，容量 4 升，压力 350 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G1 ¼ 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
预充 150 bar 氮气
表面涂上底漆
标称体积 [l]    4
大压力 [bar]    350
大体积流量 [l/min]    450
材料（膜/气囊）    NBR
工作接口尺寸    G1 1/4
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    13.4

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB1-350-6X/0G05G-2N111-BA
R901435300
皮囊式蓄能器，容量 1 升，压力 350 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G 3/4 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    1
大压力 [bar]    350
大体积流量 [l/min]    240
材料（膜/气囊）    NBR
工作接口尺寸    G3/4
符合性说明    容量 ≤ 1 升时不需要
重量 [kg]    6.1

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB2,5-350-6X/0G07G-2N111-CE
R901435301
皮囊式蓄能器，容量 2.5 升，压力 350 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G1 1/4 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    2.5
大压力 [bar]    350
大体积流量 [l/min]    450
材料（膜/气囊）    NBR
工作接口尺寸    G1 1/4
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    8.5

通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH皮囊式蓄能器用于储存能量和脉动阻尼，以及液压系统中的漏油或体积补偿。根据欧洲压力设备指令或美国 ASME 规范进行设计和控制生产，它们满足重要的安全性和耐用性要求。
力士乐REXROTH皮囊式蓄能器 HAB50-330-6X/0G09G-2N111-CE
R901435308
皮囊式蓄能器，容量 50 升，压力 330 bar，适用于标准温度环境下的工业应用
气囊式蓄能器符合欧洲压力设备指令 2014/68/EU。用于间歇操作系统中的液压储能。紧急情况的能源储备。液压系统中的液体体积补偿或脉动阻尼。
G2 接口，带径向密封面的管螺纹
用于常温范围、矿物油和 HFC 流体的气囊材料 NBR
无预充压力
表面涂上底漆
标称体积 [l]    50
大压力 [bar]    330
大体积流量 [l/min]    900
材料（膜/气囊）    NBR
工作接口尺寸    G2
符合性说明    CE 压力设备指令 2014/68/EU
重量 [kg]    104.8

力士乐REXROTH先导式压力截止阀
DA6V
规格 6
组件系列 5X
大工作压力 350 bar
大流量 40 l/min
重量   2.2kg
安装位置   任意
温度范围   -30 … +80℃
粘度范围   10 … 800mm²/s
建议粘度范围  20 … 60mm²/s
用于底板安装
油口安装面符合 ISO 5781-03-04-0-00（不符合标准，且不带孔）
底板（单独订购）
作为插装阀
调整类型：六角套筒和保护帽
4 个压力等级
可调式切换压差（公称值的 10 % 至 50 %）
DA6V 型压力阀是一种可无级调节切换压差的先导式压力截止阀。此类阀主要由拧入式插装阀的先导控制级和主级、单向阀和壳体组成。
通过油口 B 将 P 中的泵流量引入系统的蓄能器中。如果油口 B 中执行机构的压力超过设定顶部切换压力，则先导控制阀将打开并将通过油口 A (Y) 启动先导油排放。单向阀将关闭油口 B 至 P 的连接，且泵流量将切换到卸压油路（从 P 到T）。
型号 DA6VP
将泵流量从 P 至 B（泵 → 执行机构）切换为 P 至 T（泵 → 油箱）。
泵通过单向阀向液压系统（P 至 B）供油。通道 B 中的压力通过控制油路和孔作用于拧入式插装阀 的先导控制。同时，通道 P 中的压力通过孔施加于主控制阀芯的弹簧负载侧。当在拧入式插装阀 中通过调节主轴设置的顶部截止压力到达液压系统（通道 B）时，拧入式插装阀 的先导控制将打开从主阀芯的弹簧负载侧到控制油路的连接和通过油口 A (Y) 进入油箱的外部连接。由于存在孔，在主阀芯处产生了压降。主阀芯将升离阀座，打开 P 至 T 的连接。单向阀关闭 B 至 P 的连接，而拧入式插装阀 的先导控制在 B 中执行机构压力的作用下保持在打开位置。
将泵流量从 P 至 T（泵 → 油箱）切换为 P 至 B（泵 → 执行机构）。
如果根据在调节主轴处设定的较低底部压力值，B 中的执行机构压力与截止压力相比较有所下降，则拧入式插装阀 的先导控制将设置回其初始位置。
这样，压力将主阀芯的弹簧负载侧累积。从而通过弹簧关闭从 P 到 T 的连接，并且泵将通过单向阀向液压系统，即从 P 到 B 进行供油。
型号 DA6VA
在此阀型号中，泵压力口不是在 P 中，而是在 A 中设计的。阀门将泵流量从 A 引至 P 或从 A 引至 T。泄油口位于 B (Y) 中。
切换过程与型号“VP”（此阀型号支持油路块连接）相对应。
注意！
间接压力限制功能：
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
设置切换压差：
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %。可以设置为公称压力的 50 %。
交付时，调节主轴被设置为小可调节顶部切换压力，即将调节主轴拧出到限位止挡。
通过拧入调节主轴，可增大顶部切换压力。
通过拧入调节主轴，可增大底部切换压力而切换压差将减小。通过拧出调节主轴，可减小底部切换压力而切换压差将增加。
通过锁紧螺钉和锁紧螺母 确保压力调节。
应用注意事项：
在压力截止阀和液压蓄能器之间建立一个低流阻的短连接。
注意！
仅可使用合适的蓄能器安全设备操作蓄能器！
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
注意： 切换压差出厂设置
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %，并且是在已卸压状态（调节主轴拧出到限位止挡，请参阅产品说明）下提供的。
调节是在公称压力、泵流量约为 10 l/min、执行机构流量约为 2 l/min 的条件下实现的。
不同的系统条件（尤其是泵流量和执行机构流量很高时）可能导致较高的切换压力。在这里，通过此阀可以选择性地调节系统切换压差。
德国力士乐REXROTH压力切断阀订货号和型号：
R901224233 DA6VP2A5X/200FSM
R901224233 DA6VP2A50/200FSM
R901224238 DA6VP2B50/200FSM
R901224217 DA6VA2A50/100FSM
R901224235 DA6VP2B5X/100FSM
R901224226 DA6VA2B5X/100FSM
R901224238 DA6VP2B5X/200FSM
R901224218 DA6VA2A5X/200FSM
R901224218 DA6VA2A50/200FSM
R901224247 DA6VP2A5X/350FSM
R901224247 DA6VP2A50/350FSM
R901224242 DA6VP2B5X/350FSM

力士乐REXROTH液压截流阀DA6VP2A5X/350FSM
压力切断阀R901224247 DA6VP2A50/350FSM
公称尺寸 6，P → B，机械操作
高性能范围内的工业液压阀。在设定值时可靠地关闭压力。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    40
活塞符号    P → B
连接类型    板材结构
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    2.12

力士乐REXROTH制动阀
FD系列
通径12、16、25、32
22X系列
工作压力350巴
流量560 l/min
制动阀是一种无泄漏先导式止回阀。它相对于被引导到致动器qV1的相对侧的流来控制返回流qV2。对于圆柱体，必须考虑面积比（qV2=qV1×φ）。
旁通阀，反向自由流动
可选内置二级卸压阀（
用于带法兰连接的阀门）
用于安装在歧管（插装阀）中
带SAE法兰端口
对于底板安装，端口模式为
–ISO 5781-06-07-0-00（尺寸12、16）
–ISO 5781-08-10-0-00（尺寸25）
–ISO 5781-10-13-0-00（尺寸32）
安装阀板时使用子板版本
应用领域
施工机械
起重机
挖掘机
物料员
钻机
固定应用
安装位置好直立（端口X向上）
环境温度范围  −20…+80°C
底漆（标准）一层漆RAL 5010
液压油温度范围  –20…+80°C
粘度范围  10…800mm²/s
液压油矿物油（HL、HLP），符合DIN 51524标准
清洁度等级符合ISO 4406
功能说明
制动阀用于液压系统，以影响液压马达和液压缸的速度，而与负载无关（防止失控）。此外，还有一个用于管道爆裂安全的隔离器功能。
制动阀主要包括壳体、主提升阀、先导部件、先导滑阀、阻尼滑阀和先导阻尼。
提升负载
随着从A到B的自由流动，主滑阀打开。如果负载压力失效（例如，方向阀和端口A之间的管道破裂），则主滑阀立即关闭。该功能通过负载侧与弹簧室的连接来实现。
降低负载（电路示例）
流动方向是从B到A。端口A通过方向阀连接到油箱。气缸的活塞杆侧施加了与工作条件相对应的流量。端口X处的控制压力和端口B处的负载压力之间的关系=1:20。
当达到控制压力时，主滑阀将进行预打开。通过控制滑阀，先导级被提升离开其阀座，腔室通过该钻孔和端口A减压至油箱。同时，端口B中的负载压力不再施加到主滑阀内的腔室上。主提升阀由此被卸载。主提升阀处控制滑阀的反向侧靠在阻尼滑阀的套环上。
端口X处打开B至A所需的压力现在仅受腔室中弹簧的影响。开始打开连接B至A所需的压力为20巴；要打开连接，根据版本的不同，需要高达70巴的压力。
用于流量控制的开口横截面逐渐增大。它是通过连续打开衬套和主提升阀平台中的径向钻孔而产生的。
控制压力、开启压力和压差之间的关系决定了通过B到A的连接流向执行机构的流量。因此，防止了执行机构的失控失控。
即使定向阀和端口a之间发生管道爆裂，受控下降程序也不会受到影响。
制动阀打开和关闭时间的指南
打开顺序的节流通过控制滑阀中的节流孔和阻尼滑阀的两侧进行。孔口由筛网保护。
检查Q表的关闭动作实际上是不受限制的。
当与气缸一起使用时，到端口X的控制管路可以安装一个节流止回阀（计量控制），以影响关闭顺序。
当与电机一起使用时，不应将换向止回阀安装在通向端口X的控制管路中。在这种情况下，建议影响换向阀的控制时间。
电路示例
差速器气缸
出于安全考虑，应始终使用闭心换向阀！
液压马达
保持制动器的内部控制：为了使保持制动器能够在两个方向上操作，所有阀口都必须连接到空档位置的端口T。
抱闸的外部控制：出于安全原因，如果制动器在外部空载，则可以使用闭心换向阀作为空档位置。
注意：
两个单独的制动阀不能用于控制两个气缸，这两个气缸被迫机械地一起移动，因为无法保证每个气缸中的同步性和相同的压力。
因此，气缸必须配备两个由Bosch Rexroth提供的SL型先导式止回阀。制动阀安装在一条公用线路上。
在这种情况下，由于SL阀的开口率，负载压力不得超过200 bar！
德国力士乐REXROTH制动阀订货号和型号：
R900513337 FD32PA21/B06V
REXROTH滤芯1.0630 PWR10-A00-0-M
