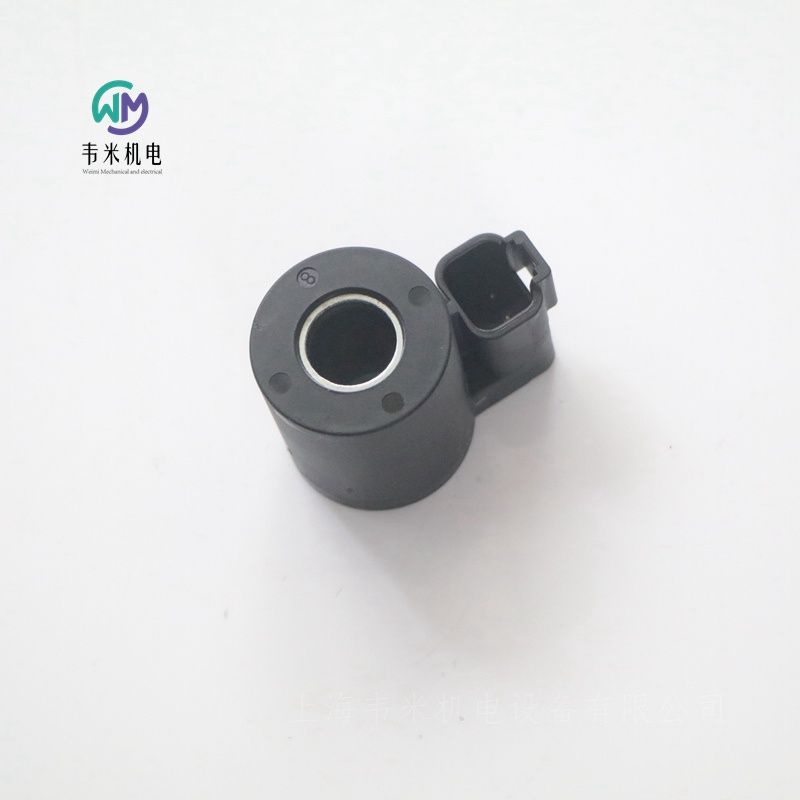

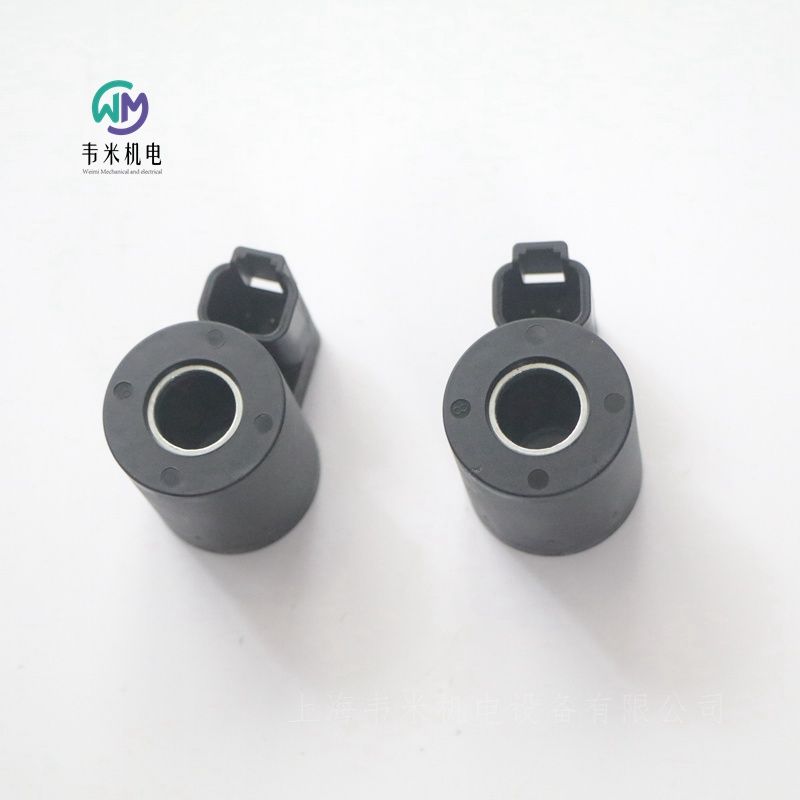

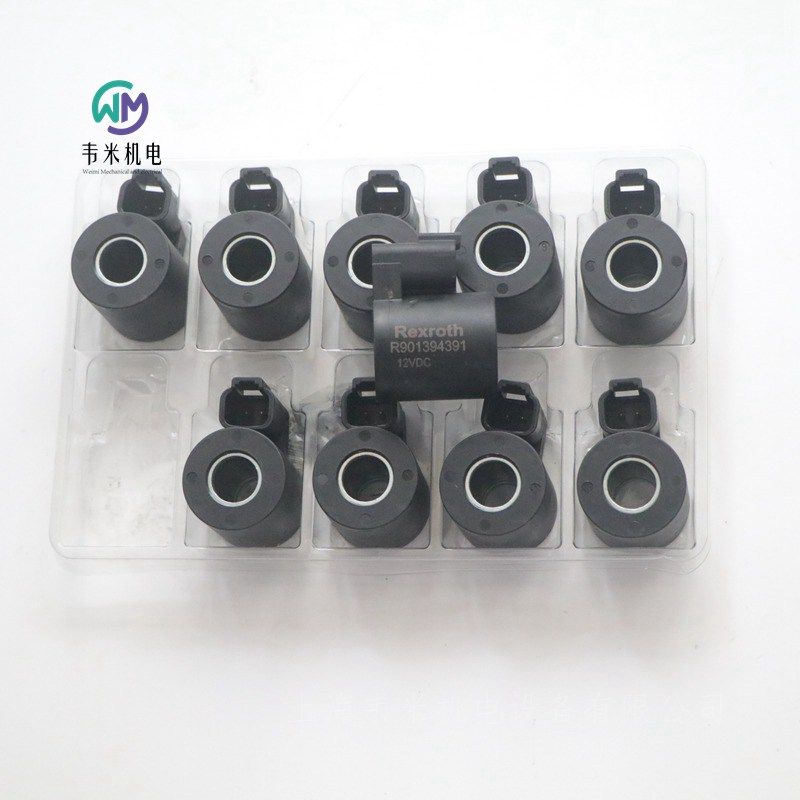

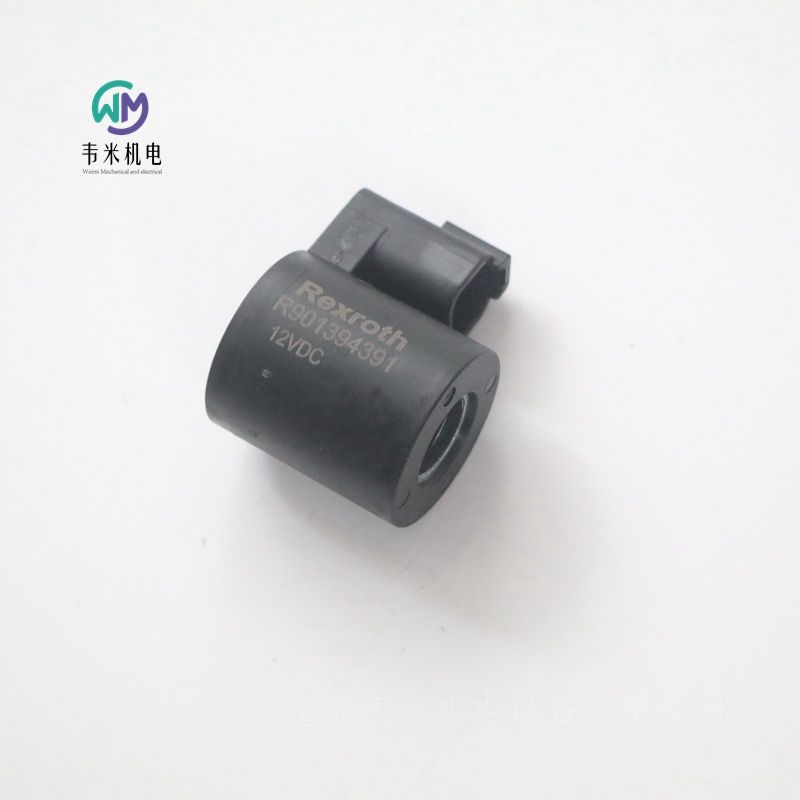

REXROTH电磁阀线圈R901394391，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
力士乐REXROTH磁性线圈OD0236203POB00-36-K40 -20G12 02
R901394391 OD0236203POB00
线圈 D36 - H 类 - 20 W
液压 阀门 阀附件 磁性线圈
DT04-2P
12 V DC
产品属性
产品系列分类 线圈 D36 - H 类 - 20 W
产品系列类型 Coil
线圈 D36
电源电压 12 V DC
电插头 德标 DT04-2P
重量 [kg] 0.17
力士乐REXROTH螺纹插装阀
R901096029 04523103852000A-VBSN-10A-3:1-20-A
平衡阀，标准阀座设计，压差区
旋入插装阀
工作压力350巴（5000磅/平方英寸）
流量60 l/min（16 gpm）
拧入孔CA-10A-3C
产品属性
产品系列分类 平衡，标准提升阀型差压
产品系列类型 VBSN
压力[bar] 350
端口数 3.
流量[l/min] 60
正常位置 常闭
滑阀提升阀 提升阀类型
直接-先导式 直接作用
连接类型 旋入插装阀
拧入孔 CA-10A-3C
先导比 3:1
标称流量【l/min】 60
可调压力范围[bar] 70-210
压力设置[bar] 200
压力预设 带压力预设
调整选项 防漏六角凹头螺钉
密封材料 NBR
液压油 HL，HLP
产品类型 VBSN
产品系列 平衡
重量[kg] 0.22
力士乐REXROTH螺纹插装阀
平衡，减压补偿
提升阀型差速区域，逆时针调节
太阳腔交换，T-17A
VBSP-16U-RS
04.54.17 - X - 47 - Z
描述
当2处的压力上升到弹簧偏置压力以上时，止回阀座被推离活塞，允许从2到1的流量。当1处的负载压力上升到压力设定值以上时（逆时针转动可增加设定值，顺时针转动可减少设定值），直接作用的压差面积释放功能启动，流量从1释放到2。在先导压力为3的情况下，压力设定值与阀门的规定比例成比例降低，直到完全打开，自由流量从1到2。该阀门采用平衡活塞设计，允许在阀门设置时进行泄压操作，而不受2处背压的影响。然而，阀门的先导式开启仍受端口2处的附加压力的影响。阀门设计可防止弹簧在调整过程中变硬并完全松开。
技术数据
工作压力420巴（6000磅/平方英寸）
流量240 l/min（63 gpm）
内部泄漏1）15滴/分钟。
流体温度范围-30至100°C（-22至212°F）
安装扭矩200-215 Nm（147-159 ft-lbs）
重量0.8千克（1.76磅）
MTTFD 150年
空腔SUN T-17A
根据ISO 4413进行调整，密封
调节螺钉，防止在调节过程中漏油
盐雾试验
500小时，符合DIN EN ISO 9227:2017-07
线体和标准部件
请参阅“液压集成电路”一节或咨询工厂
密封套件
代码：RG16U9020110100材料编号：R930000995
流体
在粘度为10至500 mm2/s（cSt）时具有润滑性能的矿物基或合成材料
建议的流体污染程度
标称值为10µm（NAS 8）/ISO 4406 19/17/14
安装位置无限制
压力设置：至少为负载感应压力的1.3倍，为目录标称设置的1.5倍。
力士乐REXROTH螺纹插装阀平衡阀订货号和型号：
R930000059 045417034720000-VBSP-16U-RS-4:1-20
力士乐REXROTH螺纹插装阀049306038520000-VRPP-10A-20
减压阀，先导式阀芯设计
R901104113 049306038520000
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速60 l/min（16 gpm）
拧入孔CA-10A-3N
产品特性
产品系列的分类
减压阀，预控制滑动设计
产品系列类型 VRPP
连接数 3.
压力[bar] 350.
体积流量[l/min] 60
正常位置 无电开启
阀锥阀 滑块类型
直接预控 预转向
连接类型 旋入式阀
拧入孔 CA-10A-3N
额定流量【l/min】 60
可调压力范围[bar] 70-280
压力设置[bar] 200.
压力预设 压力预设
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品类型 VRPP
产品系列 减压阀
重量[kg] 0.209
力士乐REXROTH螺纹插装阀
减压，先导式滑阀
普通空腔，尺寸12
VRPP-12A
04.93.08-X-57-Z
描述
初，流量从2到1自由流动。当1处的压力超过压力设定值时，阀将限制2处的输入流量。这增加了通过阀门的压降，并将压力保持在1。弹簧室在3处排水，以防止对水池产生背压。
技术数据
工作压力
端口2（P）
350巴（5000磅/平方英寸）
允许的压力
端口1（A）
280巴（4000磅/平方英寸）
流量100 l/min（26 gpm）
标准内部先导
孔口直径
0.6毫米
流体温度范围-30至100°C（-22至212°F）
安装扭矩81.95 Nm（60.70 ft-lbs）
重量0.4千克（0.88磅）
机能型CA-12A-3N（见数据表18325-70）
线条体和标准
程序集
密封套件
代码：RG12A33010520100
材料编号：R930000941
流体矿物基或合成材料
润滑性能
在10至500mm2/s（cSt）的粘度下
推荐的程度
流体污染
标称值为10µm（NAS 8）/
ISO 4406
安装位置无限制
力士乐REXROTH螺纹插装阀减压阀订货号和型号：
R901109738 049308035720000-VRPP-12A-20
力士乐REXROTH螺纹插装阀
R901109738 049308035720000-VRPP-12A-20
减压，先导式滑阀
旋入插装阀
工作压力350巴（5000磅/平方英寸）
流量100 l/min（26 gpm）
拧入孔CA-12A-3N
产品属性
产品系列分类 减压，先导式滑阀
产品系列类型 VRPP
端口数 3.
压力[bar] 350
流量[l/min] 100
正常位置 常开
滑阀提升阀
阀芯类型
连接类型 旋入插装阀
直接-先导式 先导式操作
拧入孔 CA-12A-3N
标称流量【l/min】 100
可调压力范围[bar] 70-280
压力设置[bar] 200
压力预设 带压力预设
调整选项 防漏六角凹头螺钉
密封材料 NBR
液压油 HL，HLP
产品系列 减压
产品类型 VRPP
重量[kg] 0.28
力士乐REXROTH螺纹插装阀049403001401000-SEL-N-18-V
R901197242 049403001401000
力士乐REXROTH螺纹插装阀04950403850200A-VRPR-10A-02-A
R901109740 04950403850200A
减压阀和溢流阀，直动式阀芯设计
工作压力350巴（5000磅/平方英寸）
大流速30 l/min（8 gpm）
拧入孔CA-10A-3N
旋入式阀门
产品特性
产品系列的分类
减压和限压阀，直接控制滑动设计
产品系列类型 VRPR
连接数 3.
压力[bar] 350.
体积流量[l/min] 30
正常位置 无电开启
阀锥阀 滑块类型
直接预控 直接控制
连接类型 旋入式阀
拧入孔 CA-10A-3N
额定流量【l/min】 30
可调压力范围[bar] 2-25
压力设置[bar] 10.
压力预设 压力预设
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品类型 VRPR
产品系列 减压阀和溢流阀
重量[kg] 0.28
力士乐REXROTH螺纹插装阀04950403850800A-VRPR-10A-08-A
R901109742 04950403850800A
减压阀和溢流阀，直动式阀芯设计
工作压力350巴（5000磅/平方英寸）
流速30 l/min（8 gpm）
拧入孔CA-10A-3N
旋入式阀门
产品特性
产品系列的分类
减压和限压阀，直接控制滑动设计
产品系列类型 VRPR
连接数 3.
压力[bar] 350.
体积流量[l/min] 30
正常位置 无电开启
阀锥阀 滑块类型
直接预控 直接控制
连接类型 旋入式阀
拧入孔 CA-10A-3N
额定流量【l/min】 30
可调压力范围[bar] 28-80
压力设置[bar] 50
压力预设 压力预设
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品类型 VRPR
产品系列 减压阀和溢流阀
重量[kg] 0.28
力士乐REXROTH螺纹插装阀054598030235000 VBSO-SE-CCAP-78-4A
R930002102 054598030235000
平衡阀
力士乐REXROTH螺纹插装阀OD21010356-VSTXX06-18X03
R901109366 OD21010356
流量控制，插装节流阀
工作压力350巴（5000磅/平方英寸）
流速40 l/min（11 gpm）
拧入孔CA-08A-2N
旋入式阀门
产品特性
产品系列的分类
电流控制，旋入式节流阀
产品系列类型 ST-C
压力[bar] 350.
连接数 2.
体积流量[l/min] 40
连接类型 旋入式阀
直接预控 直接控制
拧入孔 CA-08A-2N
额定流量【l/min】 40
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品类型 ST-C
产品系列 节流止回阀
重量[kg] 0.09
力士乐REXROTH螺纹插装阀OD210104360000-VSTXX09-36X04
R901109831 OD210104360000
流量控制，插装节流阀
工作压力350巴（5000磅/平方英寸）
流速70 l/min（19 gpm）
旋入孔CA-10A-2N
旋入式阀门
产品特性
产品系列的分类
电流控制，旋入式节流阀
产品系列类型 ST-C
连接数 2.
压力[bar] 350.
体积流量[l/min] 70
连接类型 旋入式阀
直接预控 直接控制
拧入孔 CA-10A-2N
额定流量【l/min】 70
调整选项 手轮和锁紧螺母
密封材料 NBR
压力流体 HLP，HLP
产品类型 ST-C
产品系列 节流止回阀
重量[kg] 0.18
力士乐REXROTH螺纹插装阀OD1301516A0000-VEDT-08A-16A/00-3T01-N7
R934003666 OD1301516A0000
电磁阀 直动式
提升阀 二位三通
通径 08
全体的
重量kg（lbs）0.24（0.53）
安装方向可选
环境温度范围°C（°F）-30至60（-22至140）-线圈30W
-30至80（-22至176）-线圈26W
工作压力bar（psi）250（3600）
流量l/min（gpm）15（4）
内部
泄漏下降/分钟5
流体温度范围°C（°F）-20至80（-4至176）
响应时间ms。标称流量下40-60（46 cSt的机油）
流体
矿物基或合成材料
粘度下的润滑性能
20至380 mm2/s（cSt）
安装扭矩Nm 34-41（25-30）
推荐的流体度
污染
标称值为10µm（NAS 8）
ISO 4406 2014年17月19日
MTTFd 150年
空腔CA-08A-3N
线体和标准部件
密封套件
代码RG08A3010530100
材料编号R901101723
密封套件线圈
代码RG16A1PMVQ0010
材料编号R934003962
与电有关的
电压类型直流电压
线圈类型S7
功耗W 30或26
标称电压线圈26W-10%+15%
标称电压线圈30W-10%+10%
力士乐REXROTH螺纹插装阀OD131051A000000-VED-016-32-08A-A-10-0000
R930058342 OD131051A000000
电磁驱动滑阀，直动式，3 通/2 位
工作压力280巴（4060磅/平方英寸）
流速20 l/min（5 gpm）
拧入孔CA-08A-3N
旋入式阀门
产品特性
产品系列的分类
电磁闸阀，直接控制，3通
产品系列类型 VED
压力[bar] 280
连接数 3.
位置 2.
体积流量[l/min] 20
阀锥阀 滑块类型
连接类型 旋入式阀
直接预控 直接控制
拧入孔 CA-08A-3N
额定流量【l/min】 20
操作类型 磁性开关
线圈 D36
集成线圈 单独订单
密封材料 NBR
压力流体 HLP，HLP
产品类型 VED
产品系列 3通
重量[kg] 0.13
力士乐REXROTH螺纹插装阀OD131151A000000-VED-016-32-08A-A-11-0000
电磁驱动滑阀，直动式，3 通/2 位
R930058704 OD131151A000000
工作压力280巴（4060磅/平方英寸）
流速20 l/min（5 gpm）
拧入孔CA-08A-3N
旋入式阀门
产品特性
产品系列的分类
电磁闸阀，直接控制，3通
产品系列类型 VED
压力[bar] 280
连接数 3.
体积流量[l/min] 20
位置 2.
阀锥阀 滑块类型
直接预控 直接控制
连接类型 旋入式阀
拧入孔 CA-08A-3N
额定流量【l/min】 20
操作类型 磁性开关
线圈 D36
集成线圈 单独订单
密封材料 NBR
压力流体 HLP，HLP
产品系列 3通
产品类型 VED
重量[kg] 0.15
力士乐REXROTH螺纹插装阀OD144058A000000-VED-016-42-08A-A-40-0000
电磁驱动滑阀，直动式，4 通/2 位
R930058339 OD144058A000000
电磁阀直接作用滑阀型
4路2位
通径尺寸08
VED-16-08A-42
OD.14-X-58-Y-Z
技术数据
重量0.14千克（0.31磅）
安装方向无限制
环境温度范围-30至90°C（-22至194°F）
工作压力高达280巴（4060磅/平方英寸）*
流量高达20 l/min（5 gpm）
230 bar时的内部泄漏40 cm3/min（2.4 cu.in/min）
流体温度范围-20至80°C（-4至176°F）
流体：矿物基或合成材料，具有润滑性能
粘度为20至380 mm2/s（cSt）
安装扭矩34-39 Nm（25-29 ft-lbs）
推荐的流体度污染标称值为10µm（NAS 8）ISO 4406 2014年17月19日
MTTFd 150年
空腔CA-08A-4N
密封套件
材料编号RG08A410530100
订货号R930005582
密封套件线圈
材料编号RG02Z0010000100
订货号R930067869
其他技术数据见数据表18350-50
与电有关的
电压类型直流电压
D36型线圈
电源电压参见数据表18325-90
容许电压公差：在60°C环境下为标称电压的-10%/+15%。T
功耗20 W
注：线圈必须单独订购
力士乐REXROTH螺纹插装阀OD144058A000000-VED-016-42-08A-A-40-0000
R930058339 OD144058A000000
电磁驱动滑阀，直动式，4 通/2 位
液压 阀门 插装阀 电磁铁，开关 螺纹插装阀
工作压力 280 bar (4060 psi)
流量 20 l/min (5 gpm)
插孔 CA-08A-4N
插装阀
产品属性
产品系列分类 电磁驱动滑阀，直动式，4 通/2 位
产品系列类型 VED
产品系列 VED-16-08A-42
工作压力. [bar] 280
油口数量 4
体积流量 [l/min] 20
位置 2
阀心滑阀 滑阀类型
直接 - 先导式 直动式
连接类型 拧入式插装阀
插孔 CA-08A-4N
公称流量 [l/min] 20
驱动类型 电磁致动开/关
线圈 D36
集成线圈 单独订购
密封材料 NBR
液压油 HL,HLP
产品系列 4 通
产品类型 VED
重量 [kg] 0.14
力士乐REXROTH螺纹插装阀
电磁阀先导式提升阀
双向常闭
特殊空腔，017-E
VEI-16-NC
OD.15 - X - 17 - Y - Z
技术数据
新的VEI-16系列采用了一种新的电磁阀概念，提供了的性能，使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计，提供了的液压性能。
技术数据
全体的
重量0.25千克（0.55磅）
安装方向无限制
储存环境温度范围-40至100°C（-40至212°F）
工作环境温度范围-30至90°C（-22至194°F）
根据DIN EN ISO 9227:2017-07进行盐雾试验
500小时
水力的
工作压力350巴（5000磅/平方英寸）
流量范围2-70 l/min（0.53-18 gpm）
350巴下的疲劳循环寿命200万次
X=01、05、11时，内部泄漏5滴/分钟
20滴/分钟，X=03,31
安装扭矩54-66 Nm（40-49 ft-lbs）
开关时间打开≤50ms
闭合≤100 ms
流体温度范围-20至80°C（-4至176°F）
流体：矿物基或合成材料，在粘度为20至380 mm2/s（cSt）时具有润滑性能
推荐学位
流体污染标称值为10µm
（NAS 8）ISO 4406 2014年17月19日
MTTFD 150年见RE 18350-51
特殊空腔017-E见18325-75
X=01、05、11的密封套件
代码RG17E201052010
材料编号R934003562
X=03,31的密封套件
代码RG17E201053010
材料编号R934003563
密封套件线圈和标准盖
代码RG02Z0010000100
材料编号R930067869
密封套件线圈和保护帽仅适用于Y=D
代码RG03Z0010000100
材料编号R930067870
与电有关的
电压类型直流电压
D36型线圈
对环境温度的电压公差
见特性曲线
功耗20 W
注：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930062337 OD150117A000000-VEI-016-NC-12G-A-01-0000
力士乐REXROTH螺纹插装阀
R930062337 OD150117A000000-VEI-016-NC-12G-A-01-0000
电磁阀
旋入插装阀
工作压力350巴（5000磅/平方英寸）
流量70 l/min（19 gpm）
拧入孔017-E
产品属性
产品系列分类 电磁阀先导式提升阀2通常闭
产品系列类型 VEI
端口数 2.
压力[bar] 350
流量[l/min] 70
位置 2.
正常位置 常闭
滑阀提升阀 提升阀类型
直接-先导式 先导式操作
连接类型 旋入插装阀
拧入孔 017-E
标称流量【l/min】 70
驱动类型 电磁阀启动打开/关闭
线圈 D36
线圈集成 需要单独订购
密封材料 NBR
液压油 HL，HLP
产品系列 二通阀
产品类型 VEI
重量[kg] 0.22
REXROTH电磁阀线圈R901394391
