力士乐螺纹插装阀R901087794 0TU501000300000，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

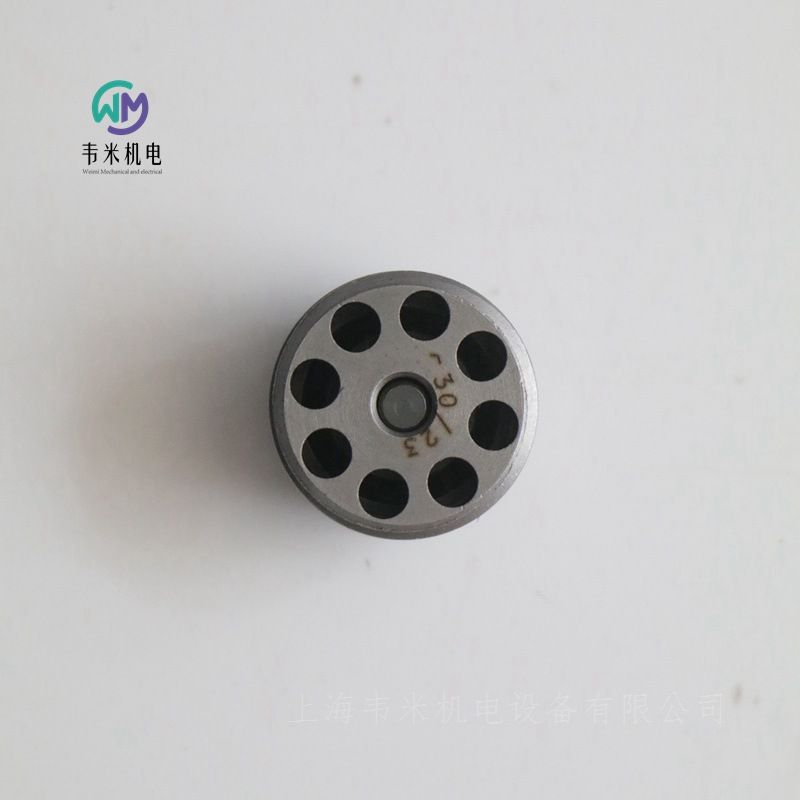

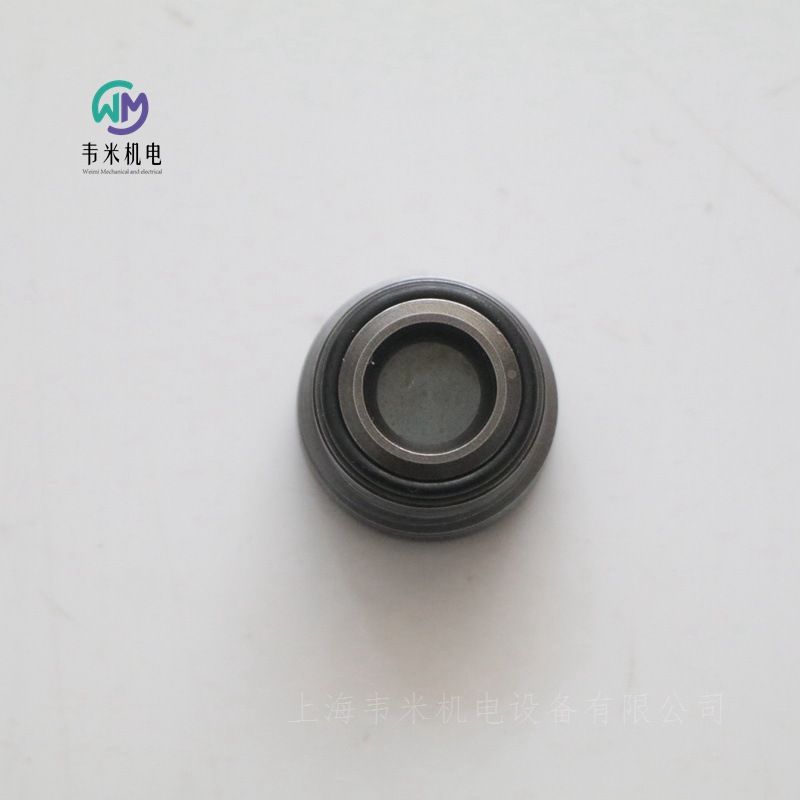

力士乐REXROTH螺纹插装阀0TU501000300000-VUH1-G12
R901087794 0TU501000300000
液压  阀门  插装阀  方向阀  螺纹插装
工作压力 350 bar (5000 psi)
流量 80 l/min (21 gpm)
安装用插装阀
产品系列分类    用于油路块安装的单向阀，阀座设计
产品系列类型    VUH1
产品系列    VUH1
工作压力. [bar]    350
油口数量    2
*大体积流量 [l/min]    80
阀心滑阀    阀座设计
直接 - 先导式    直动式
公称流量 [l/min]    80
密封材料    NBR
液压油    HL,HLP
产品类型    VUH1
产品系列    单向阀
重量 [kg]    0.03

力士乐REXROTH行走机械液压-紧凑型液压系统-油路块安装阀-油路块安装阀-阀座设计中的单向阀-流量控制安装阀
R901064101 0TU501000200000-VUH1-G38
R901087794 0TU501000300000-VUH1-G12
R930077931 0TU501000302000-VUH1-G12-SM
R930077932 0TU501000303000-VUH1-G12-0,1
R930074994 0TU501000400000-VUH1-G34
R930077904 0TU501000401000-VUH1-G34-0,1
R930077933 0TU501000402000-VUH1-G34-SM
R900764338 0TU501000900000-VUH1-G14
R930078843 0TU501000900010-VUH1-G14-FKM

力士乐REXROTH螺纹插装阀逻辑元件，压力补偿器
VLSQ-16A
04.84.05-X-27-Z
说明
说明
流体通常可以从油口3流至油口2。当油口1的压力升高于弹簧开启压力与油口3的压力组合时，阀门移动，流体被截止。此阀可用于切换或补偿类型的应用，安装和先导控制时，可使油口3上游的固定（或可变）节流孔的压降维持不变。
技术数据大工作压力 350 (5000)bar (psi)
Z=05时的大流量 80(21)l/min.(gpm)
Z=11时的大流量 120(32)l/min.(gpm)
流量维持 ±20%(Z=05)±10%(Z=11)
流体温度范围 -30至100 (-22至212)c(°F)
安装扭矩 108-122(80-90)Nm (ft-lbs)
重量 0.4(0.88)kg (lbs)
插孔 CA-16A-3N请参阅样本RE 18325-70
密封套件(仅适用于10个阀的外部密封)代码|RG16A3010520100
物料号R930001177
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cSt)
过滤 大公称值10um (NAS 8)，ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH压力补偿器订货号和型号：
R930006102 048405002711000-VLSQ-16A-TF-11

力士乐REXROTH螺纹插装阀先导式减压溢流阀，滑阀式
减压和泄压，
先导式滑阀
普通空腔，尺寸10
VRPX-10A
04.93.07-X-85-Z
说明
初流体从油口2自由流向油口1。油口1处的压力超过压力设置时，将打开上部的锥形先导级座阀。允许主级活塞移动，限制油口2处的输入流量。这样可以通过此阀增大压降，并使油口1处的压力保持不变。通过油口3对弹簧腔排气，以防止阀芯产生背压。此外，如果油口1处的压力上升到压力设置以上，则流体将释放到油口3中，直到重新达到压力设置。
技术数据工作压力 油口2(P) 350 (5000)bar (psi)
允许压力 油口1(A) 280 (4000)bar (psi)
流量 6o (16)l/min. (gpm)
标准内部先导节流孔径 0.6mm
流体温度范围 (-22至212)C(°F)-30至100
安装扭矩 41-47 (30-35)Nm (ft-lbs)
重量(标准型号X=03型号） 0.2 (0.44)kg (lbs)
插孔 CA-10A-3N，请参阅样本RC18325-70
密封套件(仅适用于10个阀的外部密封) 代码|RG10A3010520100
物料号R901111369
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cSt)
过滤 大公称值10 um (NAS 8) ISO 4406 19/17/14
安装 无限制
力士乐REXROTH螺纹插装阀安全阀订货号和型号：
R901104118 049307038510000-VRPX-10A-10

力士乐REXROTH螺纹插装阀
R901104118 049307038510000-VRPX-10A-10
减压阀
旋入插装阀
工作压力350巴（5000磅/平方英寸）
流量60 l/min（16 gpm）
拧入孔CA-10A-3N
产品属性
产品系列分类    减压和泄压，先导式滑阀
产品系列类型    VRPX
端口数    3.
压力[bar]    350
流量[l/min]    60
正常位置    常开
滑阀提升阀
阀芯类型
连接类型    旋入插装阀
直接-先导式    先导操作
拧入孔    CA-10A-3N
标称流量【l/min】    60
可调压力范围[bar]    35-140
压力设置[bar]    100
压力预设    带压力预设
调整选项    防漏六角凹头螺钉
密封材料    NBR
液压油    HL，HLP
产品系列    减压和减压
产品类型    VRPX
重量[kg]    0.22

力士乐REXROTH螺纹插装阀流量控制阀，节流阀
标准插孔，规格12
ST-C-12
OD.21.01-X-89
说明
增加从完全关闭到完全开启过程中的节流值，在油口1和油口2之间允许流体双向流动，并对其进行调节。
技术数据大工作压力 350 (5000)bar (psi)
额定流量 150 (39)l/min. (gpm)
流体温度范围   -30 至100(-22至212)°C (°F)
安装扭矩 54-66 (40-49)Nm (ft-lbs)
重量 0.31kg (0.68) (lbs)
插孔 CA-12A-2N 请参阅样本RC 18325-70
密封套件仅适用于10个阀的外部密封 代码|RG12A2010530100
物料号R930003374
流体 介质具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cst)
过滤 大公称值10 um (NAS 8)，ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH螺纹插装阀节流阀订货号和型号：
R901109832 OD210103890000-VSTXX12-89X03
R930072460 OD210103890V00-VSTXX12-89X03-V
R901109834 OD210104890000-VSTXX12-89X04

力士乐REXROTH螺纹插装阀流量控制阀，节流阀
标准插孔，规格10
ST-C-10
OD.21.01-X-36
OD.21.01=流量控制阀，插装式节流阀
X=03 防泄漏六角头螺钉
  =04 手动旋钮和锁紧螺母
36=标准插孔，通径10mm
说明
增加从完全关闭到完全开启过程中的节流值，在油口1和油口2之间允许流体双向流动，并对其进行调节。
技术数据大工作压力 350 (5000)bar (psi)
额定流量 70(19)l/min. (gpm)
流体温度范围 -30至100 (-22至212)°C( °F)
安装扭矩 44-56 (33-41)Nm (ft-lbs)
重量 0.18 (0.4)kg (lbs)
插孔 CA-10A-2N请参阅样本RC 18325-70
密封套件 仅适用于10个阀的外部密封 代码|RG10A2010530100
物料号R901111366
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cst)
过滤 大公称值10 um (NAS 8)，ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH螺纹插装阀节流阀订货号和型号：
R901109831 OD210104360000-VSTXX09-36X04
R901109830 OD210103360000-VSTXX09-36X03

力士乐REXROTH流量控制阀，插装式节流阀
标准插孔，规格08
ST-C-06
OD.21.01-X-56
OD.21.01=流量控制阀，插装式节流阀
X=03 防泄漏六角头螺钉
  =04 手动旋转和锁紧螺母
56=标准插孔，规格08
说明
增加从完全关闭到完全开启过程中的节流值，在油口1和油口2之间允许流体双向流动，并对其进行调节。
技术数据大工作压力 350 (5000)bar (psi)
额定流量 40 (11)l/min. (gpm)
流体温度范围 -30至100 (-22至212)°C( °F)
安装扭矩 39-51 (29-38)Nm (ft-lbs)
重量 0.09 (0.2)kg (lbs)
插孔 CA-08A-2N请参阅样本RC 18325-70
密封套件(仅适用于10个阀的外部密封) 代码|RG08A2010530100
物料号R901101544
流体介质 具有润滑性能的矿物基或合成物，粘度为10至500 mm2/s (cSt)
过滤 大公称值10 um (NAS 8) ISO 4406 19/17/14
安装 无限制
德国力士乐REXROTH螺纹插装阀节流阀订货号和型号：
R901109366 OD21010356-VSTXX06-18X03
R988002556 OD21010356000 ST-C-06
R901109367 OD21010456-VSTXX06-18X04

力士乐螺纹插装阀直动式二位三通电磁阀
标准插孔，规格10
VED-10A-32
OD.13-X-77-Y-00
OD.13=二位三通电磁阀
X=规格10/11/20/30
77=标准插头：CA-10A-3N
Y=70标准类型
  =71旋钮式手动应急操作
00=标准
一般信息
重量 0.22 (0.49)kg (lbs)
安装方向 可选
环境温度范围-线圈30w -30至60 (-22至140) ℃( °F)
液压
大工作压力油口2-3 280 (4000)bar (psi)
大工作压力油口1 210 (3000)bar (psi)
大流量 20(6)l/min. (gpm)
大内部泄漏在210 bar (30oo psi)时测得（油粘度为46 cSt)  80 (5)cm3/min. (cu.in./min.)
流体温度范围 -20至80 (-4至176)℃(°F)
流体介质 具有润滑性能的矿物基或合成物，粘度为20至380 mm2/s (cSt)
安装扭矩 44-56 (33-41)Nm (ft-lbs)
过滤 大公称值10 um (NAS 8)lSO 4406 19/17/14
插孔 CA-10A-3N(请参阅RC18325-70)
密封套件 代码|RG10A3010530100物料号R9300o099o
密封套件线圈 代码|RG16A1PMVQ0010物料号|R934003962
电气电压类型 直流电压
电磁铁型号 S7
功耗 30w
线圈占空比 %100(请参阅RC18325-90)
公称电压-线圈30w -10 %+10 %
注意∶线圈必须单独订购。
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号
R901113686 OD131077700000-VED7I3209.77K10.70NCL625&
R901113687 OD131077710000-VED7I3209.77K10.71NCL625&
R901113690 OD132077700000-VED7I3209.77K20.70NCL625&
R901113692 OD132077710000-VED7I3209.77K20.71NCL625&
R901115704 OD133077700000-VED7I3209.77K30.70NCL625&
R901125116 OD131177700000-VED7I3209.77K11.70NCL625&
R901126890 OD131177710000-VED7I3209.77K11.71NCL625&
R901126898 OD133077710000-VED7I3209.77K30.71NCL625&

力士乐REXROTH电磁阀先导式，二通常闭
通用插孔，规格08
VEI-16-08A-NC
OD.15-X-18-Y-Z
OD.15=先导式二通常闭电磁阀
X=01 单向型
  =05 双向型
  =07 单向型，带过滤器
  =31 双向型
  =03 双向型
  =09 单向型
18=通用插孔 CA-08A-2N
Y=A 标准
   =B 旋钮型手动应急操作
   =E 拉动型手动应急操作
   =F 手操作拉动型手动应急操作
Z=0 带丁晴橡胶密封件
  =8 带丁晴橡胶密封件和额外的弹簧，仅适用于03、05、31
  =V 带氟橡胶密封件
  =P 带丁晴橡胶密封件和保护帽，用于旋钮型手动应急操作
  =T 带Viton密封件和保护帽，用于旋钮型手动应急操作
技术数据
新的 VEI-16 系列使用全新的电磁铁理念，实现出色的性能，让插件能够在恶劣的环境下工作。阀体还加入了的液压部件设计，具有出色的液压性能。
技术数据
概述
重量 0.15 kg (0.33 lb)
安装方向 可选
环境温度范围 -30 至 90 °C（-22 至 194 °F）
液压
大工作压力 350 bar (5000 psi)
流量范围 0.5 - 40 l/min (0.1 - 11 gpm)
疲劳周期寿命 在 350 bar 时 2 百万个周期;在 420 bar 时 150000 个周期
大内部泄漏： X= 01、05、07 时 5 滴/分钟;X= 31、03、09 时 20 滴/分钟
切换时间 打开 ≤ 50 ms;关闭 ≤ 100 ms
流体温度范围 -20 至 80 °C（-4 至 176 °F）
流体介质：具有润滑性能的矿物基或合成物，粘度为 20 至 380 mm2/s (cSt)
安装扭矩 39 - 51 Nm (29 - 38 ft-lb)
建议油液过滤精度 大公称值 10 µm ；(NAS 8) ISO 4406 19/17/14
MTTFd 150 年
插孔 CA-08A-2N
X=01,05,07 时的密封套件 物料号R901101437
X=31,03,09 时的密封套件 物料号R901101544
密封套件线圈和标准帽 物料号R930067869
密封套件线圈和保护帽仅用于 Y=D 的情况 物料号R930067870
电气
电压类型 直流电压
线圈类型 D36
功耗 20 W
注意：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058697 OD150118A000000-VEI-016-NC-08A-A-01-0000
R930058427 OD150518A000000-VEI-016-NC-08A-A-05-0000
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
电磁阀先导式提升阀
双向常闭
普通空腔，尺寸08
VEI-16-08A-NC
OD.15 - X - 18 - Y - Z - W
技术数据
新的VEI-16系列采用了一种新的电磁阀概念，提供了卓越的性能，使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计，提供了的液压性能。
说明：
在低流量功能或低容量执行机构的情况下，特别建议使用W=000T快速响应版本的VEI-16-08A。对于低流量、低容量功能、低容量执行器，也建议使用直动式电磁阀（VEDT-16-08A）。
技术数据
全体的
重量0.15千克（0.33磅）
安装方向无限制
储存环境温度范围-40至100°C（-40至212°F）
工作环境温度范围
-30至90°C（-22至194°F），W=0000
-30至75°C（-22至167°F），W=000T
盐雾试验
DIN EN ISO 9227:2017-07
500小时
工作压力350巴（5000磅/平方英寸）
流量范围
对于W=0000，0.5-40 l/min（0.1-11 gpm）
对于W=000T，0.5-30 l/min（0.1-8 gpm）
疲劳循环寿命
350巴时200万次循环420巴时150000次循环
内部泄漏：
5滴/分钟，X=01、05、07
20滴/分钟，X=31,03,09
W的切换时间=0000
打开≤50ms
闭合≤100 ms
W=000T的切换时间
打开≤50ms
闭合≤50ms
流体温度范围-20至80°C（-4至176°F）
流体：矿物基或合成材料，在粘度为20至380 mm2/s（cSt）时具有润滑性能
安装扭矩35-43 Nm（26-32 ft-lbs）
建议的流体污染程度
标称值10µm（NAS 8）ISO 4406 19/17/14
MTTFD 150年
空腔CA-08A-2N
X=01、05、07的密封套件
代码RG08A2010520100
材料编号R901101437
X=31,03,09的密封套件
代码RG08A2010530100
材料编号R901101544
密封套件线圈和标准盖
代码RG02Z0010000100
材料编号R930067869
密封套件线圈和保护帽仅适用于Y=D
代码RG03Z0010000100
材料编号R930067870
与电有关的
电压类型直流电压
D36型线圈
对amb.temp的电压公差。参见特性曲线
功耗20 W
注：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000
电磁驱动 2 通座阀，先导式
旋入插装阀
工作压力350巴（5000磅/平方英寸）
流量40 l/min（11 gpm）
拧入孔CA-08A-2N
产品属性
产品系列分类    电磁阀先导式提升阀2通
产品系列类型    VEI
端口数    2.
压力[bar]    350
流量[l/min]    40
位置    2.
正常位置    常闭
滑阀提升阀    提升阀类型
连接类型    旋入插装阀
直接-先导式    先导式操作
拧入孔    CA-08A-2N
标称流量【l/min】    40
驱动类型    电磁阀启动打开/关闭
线圈    D36
线圈集成    另行订购
密封材料    NBR
液压油    HL，HLP
产品类型    VEI
产品系列    二通阀
重量[kg]    0.15

力士乐REXROTH螺纹插装阀
R930053928 04050200270900A-DRFN-16A-09
分流阀和集流阀
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速80 l/min（21 gpm）
拧入孔CA-16A-4N
产品特性
产品系列的分类
分流阀和集流阀
产品系列类型 DRFN
连接数 3.
压力[bar] 350.
体积流量[l/min] 80
连接类型 旋入式阀
直接预控 预转向
拧入孔 CA-16A-4N
额定流量【l/min】 80
密封材料 NBR
压力流体 HLP，HLP
产品类型 DRFN
产品系列 分流阀和集流阀
重量[kg] 0.41
力士乐螺纹插装阀R901087794 0TU501000300000
