力士乐二通流量控制阀2FRM10-31/10L，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

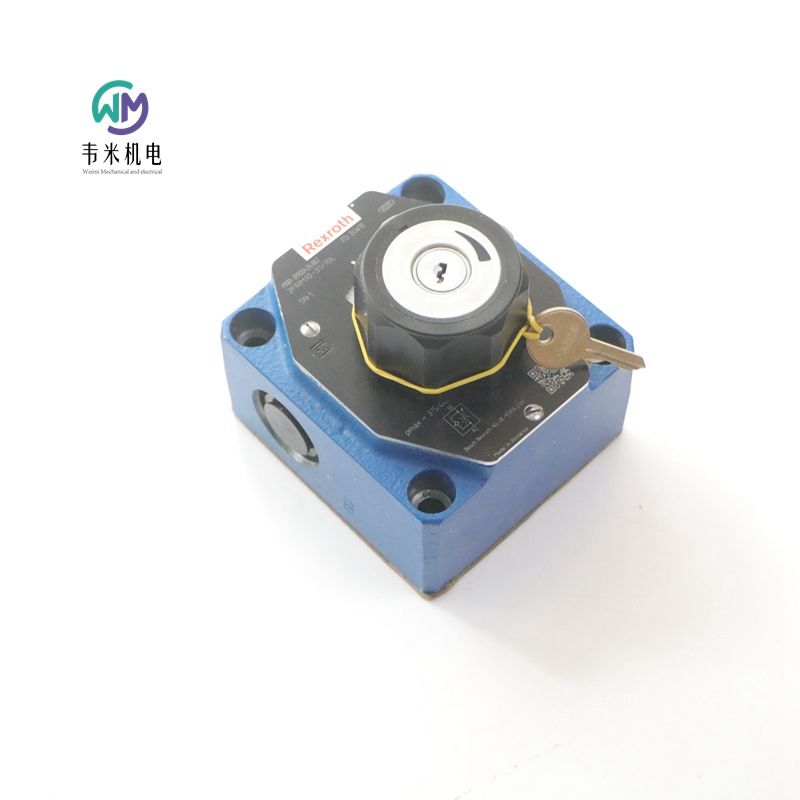

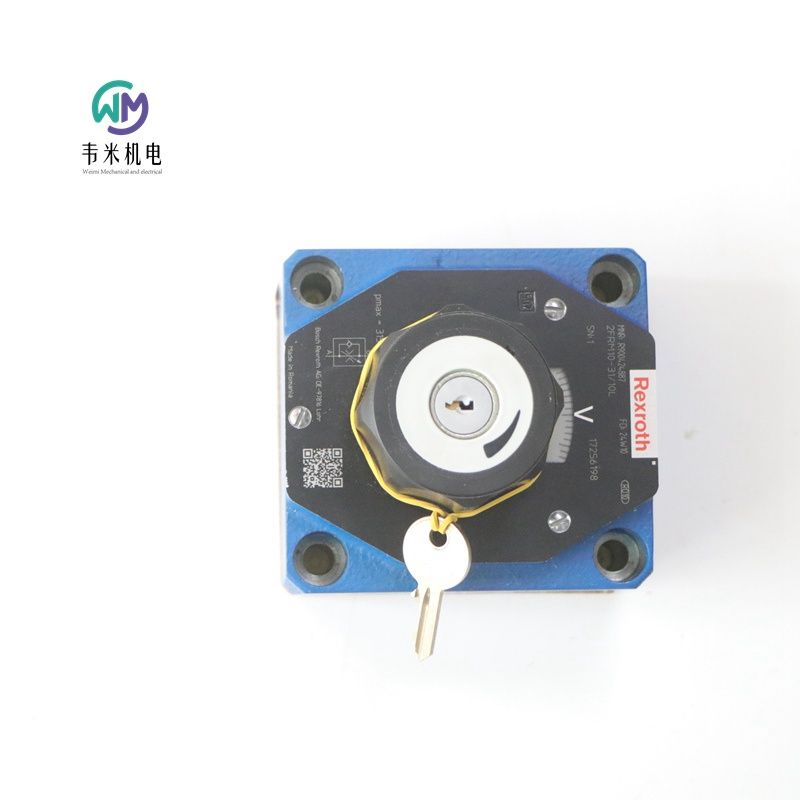

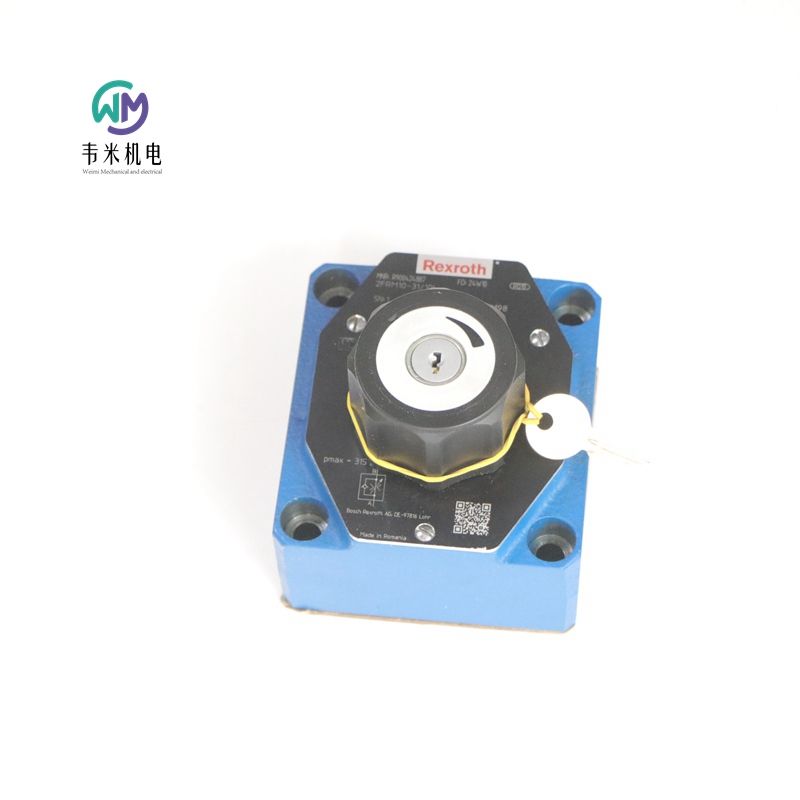

力士乐REXROTH流量控制阀2FRM10-3X/10L
R900424887 2FRM10-31/10L
标称尺寸10，A→B，B→A，机械操作
高功率范围的工业液压阀。将体积流量可靠地调节到设定值。
直动式
无压力刻度行程限制
带刻度的可锁定表盘
产品特性
连接类型    ISO 6263-06-03-*-13
压力[bar]    315
体积流量[l/min]    10
活塞符号    A→B，B→A
连接类型    板式结构
标称尺寸    10
操作类型    具有机械操作
连接数    2
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    3.350

力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格   10通径   16通径
重量   5.6kg   11.3kg
温度范围   -20 … +80°C
大工作压力 315 bar
小压差  3 … 7bar   5 … 12bar
大流量 160 l/min
粘度范围  10 … 800mm²/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制，可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计，因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900424887 2FRM10-31/10L
R900423251 2FRM10-3X/16L
R900423256 2FRM10-3X/25LB
R900420286 2FRM10-3X/50L
R900423261 2FRM10-3X/50LB
R900423261 2FRM10-31/50LB
R900423271 2FRM16-3X/60L
R900424905 2FRM16-3X/100L
R900420287 2FRM16-3X/100LB
R900424906 2FRM16-3X/160L
R900424902 2FRM16-32/160LB
R900427777 2FRM16-3X/160LV


力士乐REXROTH流量控制阀
R900423261 2FRM10-3X/50LB
R900423261 2FRM10-31/50LB
公称尺寸 10，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
带压力补偿器行程限制
带刻度的可锁定旋钮
产品属性
连接图    ISO 6263-06-03-*-13
产品系列    2FRM10
工作压力[bar]    315
流量[l/min]    50
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    10
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.36

力士乐REXROTH电磁阀4WE10HA5X/EG24N9K4/M
R901278779 4WE10HA50/EG24N9K4/M
标称尺寸10，符号HA，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    120
活塞符号    符号HA
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    4.021



力士乐REXROTH电磁阀4WE10D5X/OFEG24N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
标称尺寸10，符号D，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    135
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    5.5

力士乐REXROTH电磁阀4WE10D5X/OFEG220N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    135
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    220伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    5.421

力士乐REXROTH阀门4WE10D5X/EG220N9K4/V
R901344560 4WE10D50/EG220N9K4/V
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    135
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    220伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE低压指令2014/35/EU
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    4

力士乐REXROTH电磁阀4WE10D5X/EG220N9K4/M
R901339383 4WE10D50/EG220N9K4/M
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    135
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    4
开关位置数量    2
电源电压    220伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
符合性说明    CE低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    4


力士乐REXROTH阀门3WE10A5X/EG24K4/M
R901330537 3WE10A50/EG24K4/M
标称尺寸10，符号A，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    120
活塞符号    符号A
控件    磁性驱动
连接类型    板式结构
标称尺寸    10
操作类型    磁性驱动
连接数    3.
开关位置数量    2.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    4.041

力士乐REXROTH电磁阀
直接操作的方向滑阀，
电磁阀驱动
5-.WE系列
5腔版本
尺码10
组件系列5X
工作压力420巴[6091磅/平方英寸]
流量150升/分钟[39.6 US gpm]
三位四通、二位四通或二位三通路版本
根据ISO 4401-05-04-0-05和NFPA T3.5.1 R2-2002 D05的端口图案
大功率电磁阀，可选旋转90°
电气连接为单独连接
墨盒可选配PWM连接器（快速开关放大器，节能）
手动超控，可选
滑阀位置监测，可选
根据低压指令2006/95/EC，电压>50 VAC或>75 VDC符合CE标准
符合UL 429 UR认证的电磁线圈
根据CSA C22.2第139-10号批准，可选
功能、部分
5-型方向阀。WE是一个电磁阀驱动的方向滑阀，开关时间增加。它控制流的开始、停止和方向。
方向阀主要由壳体、一个或两个电子电磁阀、控制滑阀和回位弹簧组成。
在断电状态下，控制滑阀由回位弹簧保持在中心位置或初始位置（没有弹簧“O”的阀门除外）。
如果湿销电子电磁阀通电，控制滑阀将从其静止位置移动到所需的端部位置。通过这种方式，根据所选符号释放所需的流向。
电子电磁阀关闭后，控制滑阀被推回其中心位置或初始位置（带“OF”棘爪的阀门和不带“O”型弹簧的阀门除外）。
手动超控允许在没有电磁阀通电的情况下手动切换阀门。
为确保正常工作，请确保油杯的压力室充满油。
油门插入件
在通道P、a、B或T中使用节流阀插入件，可以增加阀门处的流动阻力。当由于主要操作条件，在切换过程中出现流量超过阀门性能极限时，需要使用它。
功能、部分
制动
带“C”油门螺钉
不带弹簧回位“O”（仅适用于符号A、C和D）
此版本是一个具有2个滑阀位置和2个无止动装置的电子电磁阀的方向阀。在断电状态下，控制滑阀上没有弹簧回位的阀门没有确定的基本位置。
无带“OF”棘爪的弹簧回位（仅适用于符号A、C和D）
此版本是一个具有2个滑阀位置和2个带棘爪的电子电磁阀的方向阀。棘爪用于将控制滑阀固定在相关滑阀位置。因此，在操作过程中，可以省略向电子螺线管连续施加电流
这有助于节能运行。
切换时间增加
采用5-型5腔方向阀。WE，通过“C”节流螺钉或选定的“A0.”孔口，切换时间可以延迟到100毫秒或更长。在这方面，切换时间取决于压力、流量和粘度，具体取决于安装。切换时间受到两个弹簧室之间的连接通道中的限制（节流阀或节流孔）的影响
在切换过程中，液体体积从一个弹簧室转移到另一个弹簧室内。
T通道与弹簧室分开，以实现软切换。
配套插头：
M16 x 1.5：黑色R901017010；灰色R901017011；带LED灯R901017022、R901017025、R901017026
主要技术参数：
重量
单线圈3.9kg
双线圈5.5Kg
安装位置    任意
环境温度范围
NBR密封件    -20...70℃
FKM密封件    -15...70℃
HFC液压油    -20...50℃
低温系列        -40...50℃
储存温度范围    -20...50℃
压力    350bar
流量    150l/min
液压油温度范围
NBR密封件    -20...80℃
FKM密封件    -15...80℃
HFC液压油    -20...50℃
低温系列        -40...50℃
粘度范围    2.8…500mm2/s
电压容差（标称电压）    ±10%
标称功率符合VDE 0580    40W
占空比    100%
线圈的高表面温度    140℃
德国力士乐REXROTH电磁阀订货号和型号：
R901164534 5-3WE10A3X/CG24N9K4QSABG24WSO9
R901350228 5-3WE10A50/EG24K4QMBG24/M
R901337325 5-3WE10A5X/EG24N9K4QMBG24/M
R901341755 5-3WE10A5X/EG24N9K4QMAG24/M
R901346115 5-3WE10B9-5X/EG24N9K4QMAG24/M
R901350568 5-3WE10A5X/DEG24N9K4QSABG24W/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901347794 5-4WE10C5X/OFEG24N9K4/M
R901378641 H5-4WE10C5X/EG24N9K4/M
R901341751 5-4WE10D50/EG24N9K4/M SO771
R901341752 5-4WE10D5X/EG24N9K4QMAG24/M
R901336797 5-4WE10D5X/EG24K4QMBG24/M
R901380919 5-4WE10D5X/EG220N9K4QMBG24/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901339860 5-4WE10E5X/EG24N9K4/V
R901339857 5-4WE10E5X/EG24N9K4/CM
R901328331 5-4WE10E5X/EG24K4QS0G24W/M
R901501366 5-4WE10EA50/EG24N9K4QM0G24/V
R901334064 5-4WE10EB5X/EG24N9K4QMBG24/M
R901562869 5-4WE10EB5X/EG24N9K4QS0BG24W/M
R901344564 5-4WE10H5X/EG24N9K4/CM
R901344564 5-4WE10H5X/EG24N9K4/CM
R901392681 5-4WE10H5X/EG96N9K4/CM
R901305959 5-4WE10J5X/EG24N9K4/M
R901349476 5-4WE10J5X/EG24N9K4/CM
R901348850 5-4WE10G5X/EG24N5K4/A08M
R901339882 5-4WE10P3A5X/EG24K4QM0G24/M
R901328311 5-4WE10X84-5X/EG24K4QLAG24/M
R901347119 5-4WE10X84-5X/EG24K4QMAG24/V
R901339889 5-4WE10X84-5X/EG24K4QMAG24/A08M
R901339339 5-4WE10X102-5X/EG24K4QMAG24/M
R901347415 5-4WE10Y5X/EG24K4QMAG24/M
R901347416 5-4WE10Y5X/EG24N9K4QMBG24/M
R901348853 5-4WE10Y11-5X/DEG26N6K4K/M

力士乐REXROTH电磁阀R901350228
液压方向短管阀 5-3WE10A5X/EG24K4QMBG24/M
R901350228 5-3WE10A50/EG24K4QMBG24/M
公称尺寸 10, , 符号 A, , 通过电磁驱动
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    5.WE10../E
工作压力[bar]    350
流量[l/min]    65
滑阀符号    符号A
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    4.3

力士乐REXROTH带电磁操作的直动式方向滑阀
型号 WE…/H
规格 10
组件系列 5X
工作压力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向设计
标准线圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面
带可拆卸线圈的湿式插脚直流线圈
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
手动应急操作
阀芯位置监控，可选
功能、组成部分
WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。
这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或
初始位置。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。
在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。
手动应急操作可在线圈不通电的情况下手动切换阀门。
要确保正常运行，须注意将线圈的压力腔注满液压油。
技术数据
重量
带一个电磁铁的阀  3.9kg
带两个线圈的阀  4.7kg
安装位置  任意
环境温度范围  -20...+50℃
存储温度范围  -20...+50℃
工作压力
油口A/B/P  315bar
油口T  210bar
流量  135I/min
液压油  HL、HLP、HLPD、HVLP、HVLPD
密封材料  NBR
标准  DIN 51524
液压油温度范围（在阀工作油口处）  -20...+80℃
粘度范围  2.8...500mm²/s
液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级  等级20/18/15
电压类型 直流电压
额定电压符合 VDE 0580  24V
电压公差（额定电压）  ±10%
符合 VDE 0580 的公称功率  38W
占空比  100%（S1，符合 VDE 0580）
切换时间
开启 压力变化 5% ms 65 … 150
        压力变化 95% ms 100 … 220
关闭 压力变化 5% ms 12 … 50
        压力变化 95% ms 48 … 104
切换时间符合ISO 6403
开启 ms 45 … 60
关闭 ms 20 … 30
切换频率  15000  1/h
防护等级符合 DIN EN 60529 IP65
线圈表面温度  120°C
绝缘等级 VDE 0580 F
防护等级符合 VDE 0580 I
电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M

力士乐REXROTHR901401552
液压方向短管阀 4WE10J5X/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
公称尺寸 10, 符号 J, 通过电磁致动, 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../H
工作压力[bar]    315
流量[l/min]    135
滑阀符号    符号J
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.39

力士乐REXROTH电磁阀R901390857
液压方向短管阀 4WE10E5X/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
公称尺寸 10, 符号 E, 通过电磁驱动, 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../H
工作压力[bar]    315
流量[l/min]    135
滑阀符号    符号E
连接类型    底板安装
大小    10
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.4

力士乐REXROTH电磁阀4WE10H5X/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
标称尺寸 10，符号 H，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
带隐蔽式辅助驱动装置
滑阀
直接驱动
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
产品属性
连接图    ISO 4401-05-04-05
产品系列    WE10../H
工作压力[bar]    315
流量[l/min]    135
滑阀符号    符号H
连接类型    底板安装
尺寸    10
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.38

力士乐REXROTH带电磁启动的直动式方向滑阀
Z4WE 6
规格 6
组件系列 3X
大工作压力 315 bar
大流量 50 l/min
重量
单线圈1.2kg
双线圈1.6kg
温度范围  -20 … +50℃
特点
二位四通和三位四通方向截止阀
叠加阀
作为直通阀或短路阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
在油中开关的交流或直流电磁铁
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
Z4WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及两个复位弹簧。
在非操作状态下，控制阀芯通过复位弹簧 保持在中心位置或初始位置。通过湿式插脚线圈 操作控制阀芯。
液压系统必须正确通风，以确保能够发挥正常功能。
线圈 的力通过冲杆作用在控制阀芯上，并将其从静止位置推到所需的终位置。这样就释放了所需的流向 A② 至 A① 和 B② 至 B①。
线圈 断电后，控制阀芯由复位弹簧 推回到静止位置。
可选手动应急操作可在线圈不通电的情况下移动控制阀芯。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
允许的冲击和振动载荷参见参数单 08012。
注意事项：
电磁阀在关闭期间会产生电压峰值。为了防止系统中出现电磁干扰以及阀门控制受到损坏，必须在系统侧提供干扰保护电路。或者，也可以选择带有集成干扰保护电路的连接器。
注意事项：
建立电气连接时，必须正确连接保护接地导线 (PE )。
必须以减轻拉力的方式布线！
电缆束线圈只适用于安装的电缆。
在运行期间，连接器应锁定。在具有负载的正常运行期间，不得插入或断开。
保护接地导线横截面等于或大于电源的线路横截面。
阀门安装面必须连接到保护接地导线系统。
德国力士乐REXROTH电磁阀订货号和型号：
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V

力士乐REXROTH电磁阀Z4WE6X250-3X/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
标称尺寸6，符号X250，带磁性驱动，24 VDC
中等功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
直接控制
外部控制供油，外部控制回油
带隐蔽式辅助控制
产品特性
连接图像    ISO 4401-03-02-0-05
压力[bar]    315
体积流量[l/min]    50
活塞符号    符号X250
连接类型    中间板
标称尺寸    6
操作类型    带磁性驱动
连接数    4
开关位置数量    2
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.72

带电磁启动的直动式方向滑阀
5-.WE
5 腔型号
规格 10
组件系列 5X
大工作压力 420 bar
大流量 150 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90°
电气连接作为单个连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75VDC 时，CE 符合性符合低电压指令 2006/95/EC
通过 UR 认证 UL 429 的电磁线圈
通过 CSA C22.2  139-10 认证，可选
5-.WE 型 5 腔体方向阀是切换时间增加的电磁线圈操作方向滑阀。该阀控制流体的启动、停止和方向。这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。
在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置（不带弹簧“O”的阀除外）。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的终端位置。这样就可以根据所选符号释放所需流向。
在关闭电子线圈后，控制阀芯将被推回至中心位置或初始位置（带“OF”器的阀和不带弹簧类型“O”的阀除外）。
手动应急操作允许在不给线圈通电的情况下手动切换阀。
要确保正常运行，请确保将线圈的压力腔注满液压油。
节流插件
在通道 P、A、B 或 T 中使用节流插件时，阀处的流阻会增加。根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
不带弹簧复位“O” （仅可使用符号 A、C 和 D）
这种型号为带 2 个阀芯位置和 2 个电子线圈且 不带 器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器“OF” （仅可使用符号 A、C 和 D）
这种型号为带 2 个阀芯位置和 2 个电子线圈 且带 器的方向阀。器用于将控制阀芯锁定在相关的阀芯位置。因此，在操作过程中，无需向电子线圈持续施加电流，这样有助于节能操作。
注意：
如果阀门带有器，油箱管路中两个或多个阀门的压力峰值可能造成意外的控制阀芯运动！因此我们建议提供单独的回油管路或在油箱管路中安装单向阀。
影响切换时间
使用 5-.WE 型的 5 腔体方向阀，通过节流螺钉“C”或所选的“A0.”节流孔，可以将切换时间延迟到 100 ms 甚至更久。在此连接中，切换时间与压力、流量以及粘度相关，具体取决于安装情况。通过在两个弹簧腔之间的连接通道内进行限制（节流或节流孔），切换时间将受到影响。在切换过程中，连接通道内的液体容积将由一个弹簧腔排放至另一个弹簧腔。
T 通道与弹簧腔分开以实现软切换。
注意！
仅当调节主轴需要比螺母高出多 3 mm时将其旋出。
力士乐二通流量控制阀2FRM10-31/10L
