REXROTH滑块R165122320，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

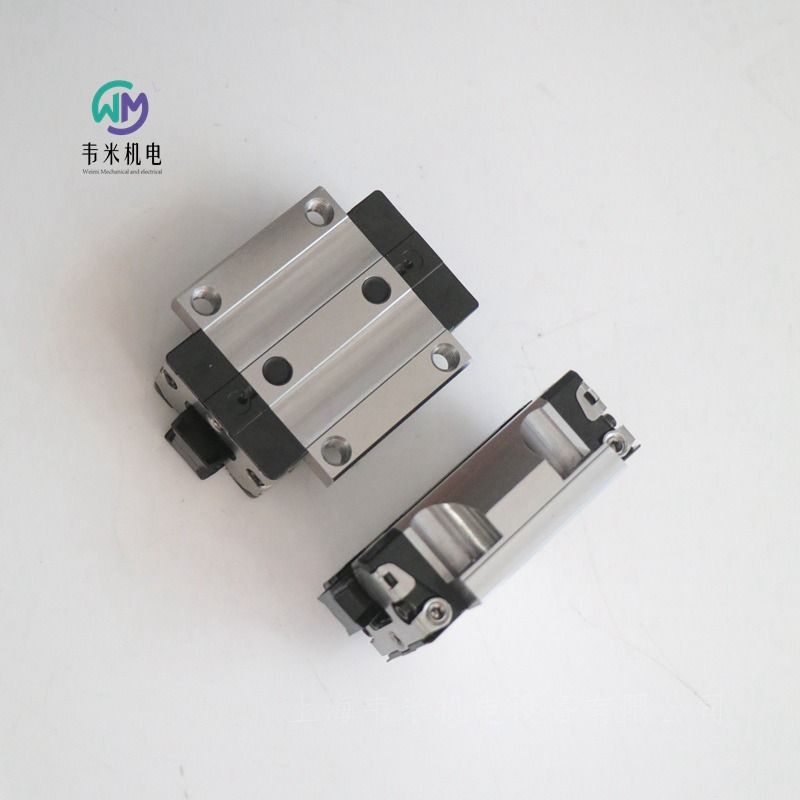

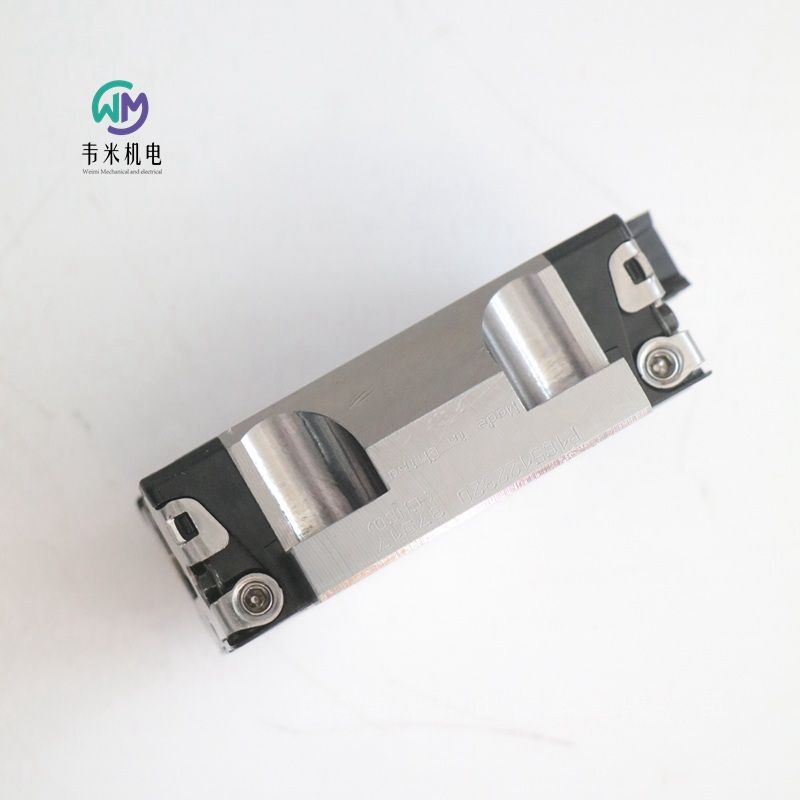

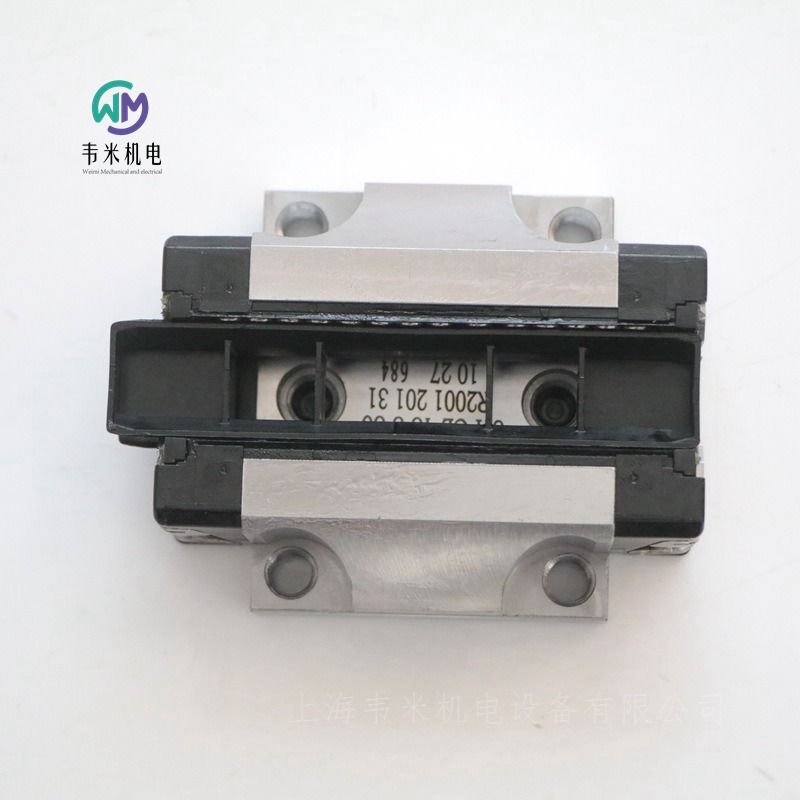

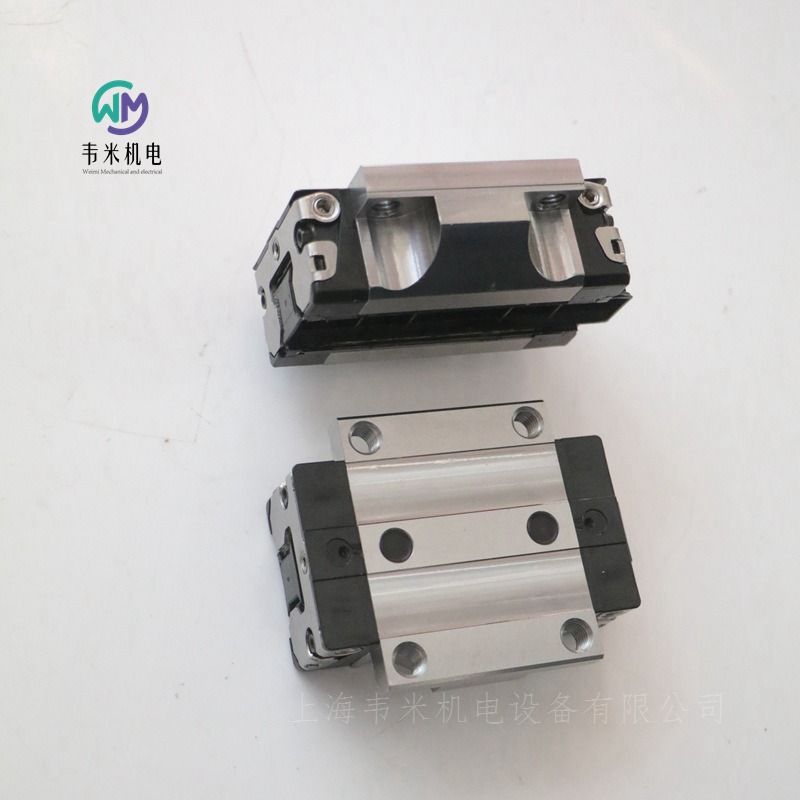

力士乐REXROTH滚珠托架 KWD-025-FNS-C2-H-1
R165122320
滚珠滑块，FNS，规格 25，CS 钢，高精度，中度预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 25
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C2：中度预紧
精度等级 H：高 (H)
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 86.2 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于较高刚度要求的场合
极好的动态特性
摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下
极高的精度
获得专利的入口区可将径流精度提高多六倍
滚珠滑块的配件可从上面和下面安装
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成式全密封
高转矩负载承受力
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达大系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块出厂时已经过润滑
可用于各种 SNS/SNO 滚珠导轨
长效润滑可在数年内持续有效
所有四个主负载方向上的高额定载荷相同
规格    滚珠导轨系统
公称尺寸 [mm]    25
结构型式    FNS – 法兰型 标准长 标准高
构造型式    高精度滚珠滑块
型材导轨系统材质    碳钢
预紧等级    C2 - 中度预紧
精度等级    H - 高精密
密封件    SS - 标准密封件
滚珠链    无滚珠链（标准）
自动调整以补偿轴心差    不能自动对准
导向滑块宽度 [mm]    70
导向滑块长度 [mm]    86.2
导向滑块高度 [mm]    29.9
带导轨的导向滑块的高度 [mm]    36
润滑    已预润滑，进行了防腐处理
大加速度 amax [m/s²]    500
提示 大加速度 amax    当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
大允许线性速度 vmax [m/s]    5
允许环境温度 (min. … max.)    -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示    短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ    0.002 ... 0.003
摩擦系数 μ 提示    无密封摩擦
重量 [kg]    0.65
额定动载荷 C50 [N]    36000
动态承载量 C50 提示    额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动载荷 C100 [N]    28600
动态承载量 C100 提示    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态额定载荷 C0 [N]    35900
额定动扭转转矩 Mt50 [Nm]    520
提示 额定动扭转转矩 Mt50    额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm]    410
提示 额定动扭转转矩 Mt100    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm]    510
额定纵向动转矩 ML50 [Nm]    370
提示 额定纵向动转矩 ML50    额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动纵向转矩 ML100 [Nm]    290
提示 额定动纵向转矩 ML100    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm]    360
导轨节距 T [mm]    60
尺寸 A（型材导轨系统） [mm]    70
尺寸 A1（型材导轨系统） [mm]    35
尺寸 A2（型材导轨系统） [mm]    23
尺寸 A3（型材导轨系统） [mm]    23.5
尺寸 B（型材导轨系统） [mm]    86.2
尺寸 B 公差（型材导轨系统） [mm]    0.5
尺寸 B1 [mm]    57.8
尺寸 E1 [mm]    57
尺寸 E2（型材导轨系统） [mm]    45
尺寸 E3（型材导轨系统） [mm]    40
尺寸 E8（型材导轨系统） [mm]    38.3
尺寸 E9（型材导轨系统） [mm]    11.5
尺寸 H [mm]    36
尺寸 H1（型材导轨系统） [mm]    29.9
尺寸 H2 带防护带（型材导轨系统） [mm]    24.45
尺寸 H2 不带防护带（型材导轨系统） [mm]    24.25
尺寸 K1（型材导轨系统） [mm]    12.45
尺寸 K2（型材导轨系统） [mm]    13.6
尺寸 K3（型材导轨系统） [mm]    5.5
尺寸 K4（型材导轨系统） [mm]    5.5
尺寸 N1（型材导轨系统） [mm]    9.3
尺寸 N2（型材导轨系统） [mm]    7
尺寸 N6（型材导轨系统） [mm]    15.2
尺寸 N6 公差（型材导轨系统） [mm]    ±0.5
尺寸 S1（型材导轨系统） [mm]    6.7
尺寸 S2（型材导轨系统）    M8
尺寸 S5（型材导轨系统） [mm]    7
尺寸 S9    M3x5 mm
尺寸 S9 螺纹直径（型材导轨系统）    M3
尺寸 S9 螺距 [mm]    5
尺寸 T1 min [mm]    13
尺寸 V1 [mm]    7.5

R165122320
滚珠托架 KWD-025-FNS-C2-H-1
滚珠滑块，FNS，规格 25，CS 钢，高精度，中度预紧，不带滚珠链
R165122322
滚珠滑块，FNS，规格 25，CS 钢，高精度，中度预紧，带滚珠链
R16512232Y
R16512232Z
R165122420
滚珠托架 KWD-025-FNS-C2-N-1
滚珠滑块，FNS，规格 25，CS 钢，标准精度，中度预紧，不带滚珠链
R165122220
滚珠托架 KWD-025-FNS-C2-P-1
滚珠滑块，FNS，规格 25，CS 钢，精密精度，中度预紧，不带滚珠链
R165122222
滚珠滑块，FNS，规格 25，CS 钢，精密精度，中度预紧，带滚珠链
R16512222Y
R16512222Z
R165122120
滚珠托架 KWD-025-FNS-C2-S-1
滚珠滑块，FNS，规格 25，CS 钢，超精密精度，中度预紧，不带滚珠链
R165122122
滚珠滑块，FNS，规格 25，CS 钢，超精密精度，中度预紧，带滚珠链
R16512212Y
R16512212Z
R165122920
滚珠托架 KWD-025-FNS-C2-U-1
滚珠滑块，FNS，规格 25，CS 钢，超级精密精度，中度预紧，不带滚珠链
R165122922
滚珠滑块，FNS，规格 25，CS 钢，超级精密精度，中度预紧，带滚珠链
R16512292Y
R16512292Z
R165122820
滚珠托架 KWD-025-FNS-C2-X-1
滚珠滑块，FNS，规格 25，CS 钢，极精密精度，中度预紧，不带滚珠链
R165122822
滚珠滑块，FNS，规格 25，CS 钢，极精密精度，中度预紧，带滚珠链
R16512282Y
R16512282Z
R165123120
滚珠托架 KWD-025-FNS-C3-S-1
滚珠滑块，FNS，规格 25，CS 钢，超精密精度，高预紧，不带滚珠链
R165123122
滚珠滑块，FNS，规格 25，CS 钢，超精密精度，高预紧，带滚珠链
R16512312Y
R16512312Z
R165123920
滚珠托架 KWD-025-FNS-C3-U-1
滚珠滑块，FNS，规格 25，CS 钢，超级精密精度，高预紧，不带滚珠链
R165123922
滚珠滑块，FNS，规格 25，CS 钢，超级精密精度，高预紧，带滚珠链
R16512392Y
R16512392Z
R165123820
滚珠托架 KWD-025-FNS-C3-X-1
滚珠滑块，FNS，规格 25，CS 钢，极精密精度，高预紧，不带滚珠链
R165123822
滚珠滑块，FNS，规格 25，CS 钢，极精密精度，高预紧，带滚珠链
R16512382Y
R16512382Z
R166629320
滚珠托架 KWD-025-SKS-C0-H-1
滚珠滑块，SKS，规格 25，CS 钢，高精度，无预紧，不带滚珠链
R166629321
R166629322
滚珠滑块，SKS，规格 25，CS 钢，高精度，无预紧，带滚珠链
R166629323
R166629420
滚珠托架 KWD-025-SKS-C0-N-1
滚珠滑块，SKS，规格 25，CS 钢，标准精度，无预紧，不带滚珠链
R166629421
R166629422
滚珠滑块，SKS，规格 25，CS 钢，标准精度，无预紧，带滚珠链
R166629423
R166621320
滚珠托架 KWD-025-SKS-C1-H-1
滚珠滑块，SKS，规格 25，CS 钢，高精度，低预紧，不带滚珠链
R166621321
R166621322
滚珠滑块，SKS，规格 25，CS 钢，高精度，低预紧，带滚珠链
R166621323
R16662132Y
R16662132Z
R166621420
滚珠托架 KWD-025-SKS-C1-N-1
滚珠滑块，SKS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链
R166621421
R166621422
滚珠滑块，SKS，规格 25，CS 钢，标准精度，低预紧，带滚珠链
R166621423
R16662142Y
R16662142Z
R162429320
滚珠托架 KWD-025-SLH-C0-H-1
滚珠滑块，SLH，规格 25，CS 钢，高精度，无预紧，不带滚珠链
R162429322
滚珠滑块，SLH，规格 25，CS 钢，高精度，无预紧，带滚珠链
R162429420
滚珠托架 KWD-025-SLH-C0-N-1
滚珠滑块，SLH，规格 25，CS 钢，标准精度，无预紧，不带滚珠链
R162429422
滚珠滑块，SLH，规格 25，CS 钢，标准精度，无预紧，带滚珠链
R162421320
滚珠托架 KWD-025-SLH-C1-H-1
滚珠滑块，SLH，规格 25，CS 钢，高精度，低预紧，不带滚珠链
R162421321
R162421322
滚珠滑块，SLH，规格 25，CS 钢，高精度，低预紧，带滚珠链
R162421323
R16242132Y
R16242132Z
R162421420
滚珠托架 KWD-025-SLH-C1-N-1
滚珠滑块，SLH，规格 25，CS 钢，标准精度，低预紧，不带滚珠链
R162421421
R162421422
滚珠滑块，SLH，规格 25，CS 钢，标准精度，低预紧，带滚珠链
R162421423
R16242142Y
R16242142Z
R162421220
滚珠托架 KWD-025-SLH-C1-P-1
滚珠滑块，SLH，规格 25，CS 钢，精密精度，低预紧，不带滚珠链
R162421222
滚珠滑块，SLH，规格 25，CS 钢，精密精度，低预紧，带滚珠链
R16242122Y
R16242122Z
R162421820
滚珠托架 KWD-025-SLH-C1-X-1
滚珠滑块，SLH，规格 25，CS 钢，极精密精度，低预紧，不带滚珠链
R162421822
滚珠滑块，SLH，规格 25，CS 钢，极精密精度，低预紧，带滚珠链
R162421823
R16242182Y
R16242182Z
R162422320
滚珠托架 KWD-025-SLH-C2-H-1
滚珠滑块，SLH，规格 25，CS 钢，高精度，中度预紧，不带滚珠链
R162422322
滚珠滑块，SLH，规格 25，CS 钢，高精度，中度预紧，带滚珠链
R16242232Y
R16242232Z
R162422420
滚珠托架 KWD-025-SLH-C2-N-1
滚珠滑块，SLH，规格 25，CS 钢，标准精度，中度预紧，不带滚珠链
R162422220
滚珠托架 KWD-025-SLH-C2-P-1
滚珠滑块，SLH，规格 25，CS 钢，精密精度，中度预紧，不带滚珠链
R162422222
滚珠滑块，SLH，规格 25，CS 钢，精密精度，中度预紧，带滚珠链
R16242222Y
R16242222Z
R162422820
滚珠托架 KWD-025-SLH-C2-X-1
滚珠滑块，SLH，规格 25，CS 钢，极精密精度，中度预紧，不带滚珠链
R162422822
滚珠滑块，SLH，规格 25，CS 钢，极精密精度，中度预紧，带滚珠链

力士乐REXROTH滚珠托架 KWD-025-SKS-C1-N-1
R166621420
滚珠滑块，SKS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链
滚珠小车高度，具有以下产品特点：
尺寸25
设计SKS：宽三通窄，长三通短，高三通标准
碳钢导向车头CS
预载荷等级C1：低预载荷
精度等级N：正常
无球链
首先涂上润滑油并保存
轴承润滑脂Dynalub 510
左侧不带连接元件（前止动边缘）
无连接元件右侧（前止动边缘）
直接润滑连接松动包括在内。
标准设计的导轨头
导向架总长度，67.0 mm
更换结构：导轨和导轨可以任意精度地组合在一起。
应用领域：纵向和横向安装空间有限
球架上的车身可以从上方拧紧
在所有四个主要负载方向上具有同等高的负载能力
可能在几年内进行长期润滑
由于所有滚珠导轨设计与每个精度等级内的所有滚珠支架变体的任何组合，因此可进行无限制的更换设计
由于理想的入口几何形状和大量的球体，悬架波动较小
不同的预应力等级
一体化完整密封
量润滑系统，带综合油润滑库
所有附件的端面安装螺纹
适用于所有球轨SNS/SNO
动态值
滚珠小车在工厂润滑
产品特性
标称尺寸[mm]    25
设计    SKS，窄短标准高度
类型    滚珠小车高精度
球链    不带球链（标准）
材料（型材导轨）    碳钢
预加载类    C1，低预加载
精度等级    N 常规
密封    SS，标准密封
自调整以补偿错位    没有
宽导向架[mm]    48

力士乐REXROTH滚珠导轨 KSA-025-SNS-H-MA-BS
R160523331
滚珠导轨，SNS，规格 25，CS 钢，高精度
球轨高度精密，具有以下产品特性：
尺寸25
设计SNS：宽度T窄，长度T正常，高度T标准
碳钢导轨CS
安装MA：从上方进行螺纹连接
封面BS：封面胶带和胶带固定
精度等级高
件数：一件
标准导轨
应用：适用于非常恶劣的环境条件
牢固的安全带固定
可从上方拧紧
根据DIN EN 10088，带由耐腐蚀弹簧钢制成的盖带
铝制安全带锁（前部无螺纹孔）
所有负载方向上的刚度
高扭矩负载能力
所有孔只有一个盖子。安全带固定不需要前孔。
产品特性
标称尺寸[mm]    25
设计    SNS 标准导轨
材料（型材导轨）    碳钢
精度等级    H.高精度
安装导轨    可从上方拧紧
导轨盖    带遮蔽胶带和胶带保险丝
长度Lmax[mm]    5816
长度Lmin[mm]    86
质量m（kg/m）[kg/m]    3.2
允许环境温度    0°C+80°C
脚注允许的环境温度（min.max）    允许在高达100°C的短时间内使用。如果温度低于零度，请咨询。
孔数nB（轮廓导轨）    64
Division T导轨[mm]    60
建议轨道长度（公式）    L、 nB•T-4毫米
产品说明    请配置产品以将其添加到您的购物车中。
处决    球轨导轨
重量[kg]    0
尺寸A2（轮廓导轨系统）[mm]    23
尺寸D[mm]    11.
带盖带的尺寸F4（轮廓导轨）[mm]    8.2
尺寸F5（轮廓导轨）[mm]    13
尺寸F6（轮廓导轨）[mm]    2.
带盖带的尺寸H2（轮廓导轨）[mm]    24.45
H2的脚注，带盖带（轮廓导轨）    带覆盖带0.2mm
尺寸N6（轮廓导轨）[mm]    15.2
尺寸N6公差（轮廓导轨）[mm]    ±0.5
尺寸S5（轮廓导轨）[mm]    7.
尺寸T（轮廓导轨）[mm]    60
尺寸T1值（轮廓导轨）[mm]    50
尺寸T1值（轮廓导轨）[mm]    13
尺寸T1 s（轮廓导轨[mm]    28.
尺寸T1 s的脚注（轮廓导轨）    尺寸T1S，建议公差为±0.75。
带盖带的高度导轨H2[mm]    24.45

力士乐REXROTH滚珠螺母 FEM-E-S 25X5RX3-4
R151321013
R151221013
凸缘单螺母 FEM-E-S，规格 25 x 5R x 3 - 4
具有标准密封和标准轴向间隙的单法兰螺母FEM-E-S
公称直径d025
坡度P E5（右）
球直径Dw
循环次数
力士乐连接尺寸
带密封件
力士乐连接尺寸
带密封件
一些左侧版本
预载等级：C0、C00、C1、C2、C3
公差等级：T3（尺寸根据产品概述主轴，见通用技术说明和信息，“产品说明”）、T5、T7、T9
产品特性
标称尺寸[mm]    25 x 5R x 3°4
系列    标准系列
动载能力C[N]    19100
脚注动载能力C    额定负载仅适用于公差等级T3和T5。对于其他公差等级，请考虑校正系数fac（见一般技术说明和信息，“技术数据”，技术说明）。
允许线速度vmax（m/min）[m/min]    30
注意允许速度vmax    参见“速度特性d0•n”（技术注释部分）和“临界速度ncr”（计算和示例部分）
坡度方向    正确的
螺母类型    FEM-E-S单法兰螺母
静载能力C0[N]    27200
脚注静载能力C0    额定负载仅适用于公差等级T3和T5。对于其他公差等级，请考虑校正系数fac（见一般技术说明和信息，“技术数据”，技术说明）。
重量m[g]    0.35

力士乐REXROTH滚珠丝杆 25X5RX3 (T5)
R151121500
精密螺杆，规格 25 x 5R x 3，T5
精密主轴
公称直径d025
坡度P E5（右）
球直径Dw
公差等级T5（0023/300mm）
产品特性
标称尺寸[mm]    25 x 5R x 3
大长度Lmax[mm]    2500
坡度方向    正确的
重量m（kg/m）[kg/m]    3.31
工作温度    -10°C+80°C
脚注允许工作温度（小…大）    在持续的80°C的温度下，平均温度为100°C，这是军团的温度测量标准。
轴承温度大值[°C]    +80
轴承温度小值[°C]    -15
高工作温度[°C]    +80
储存温度    -15°C+80°C
低工作温度[°C]    -10
尺寸d1[mm]    24.
尺寸d2[mm]    21.9

力士乐REXROTH滚珠托架 KWD-025-SKS-C1-H-1
R16662132Z
滚珠滑块，SKS，规格 25，CS 钢，高精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特点：
尺寸25
SKS格式：宽度=细线，长度=短，高度=标准
转轮体由非合金钢CS制成
预载荷等级C1：低预载荷
精度等级H：高
无球链
具有初始润滑和保护
滚柱轴承润滑脂Dynalub 510
不带连接元件，左侧（前参考边缘）
无连接元件，右侧（前参考边缘）
直接润滑连接件连接松动。
标准版转轮体
转轮块的总长度=67.0 mm
互换性：转轮块和导轨可以精确地组合在一起。
应用领域：用于纵向和横向的受限空间
滚珠滑块上的附件可以从上方安装
在所有四个主要负载方向上具有相同的高额定负载
可以在几年内进行长期润滑
由于所有滚珠导轨系统可以与每个精度等级内的所有滚珠导轨块版本任意组合，因此具有无限的互换性。
优化的入口区几何形状和大量的球使弹性偏转的变化化
不同的预加载等级
一体化全方位密封
具有集成储油器的润滑量润滑系统，用于润滑油
所有附件的端面紧固螺纹
可用于所有SNS/SNO球导轨
卓越的动态特性
滚珠轴承座在工厂预润滑
产品属性
标称尺寸[mm]    25
总体安排    SKS-细长、短、标准高度
结构类型    高精度滚珠滑块
球链    不带球链（标准）
材料（成型轨道系统）    碳钢
预加载类    C1-低预加载
精度等级    H-高度准确
密封    DS-双唇密封
用于补偿错位的自对准    无自对准
转轮块宽度[mm]    48
转轮块长度[mm]    67
转轮块高度[mm]    29.9
带导轨的转轮块高度[mm]    36
润滑    具有初始润滑和保护
动载能力C[N]    19800
脚注动载能力C    根据DIN ISO 14728-1，动态负载能力和负载力矩的确定基于100000 m的行程。通常只规定了5万米。比较：将表中的值C、Mt和ML乘以1.26。
静态纵向力矩负载能力ML0[Nm]    140
静态扭矩负载能力Mt0[Nm]    300
加速度amax[m/s²]    500
注：加速度amax    如果Fcomb◡>2.8•Fpr:amax=50 m/s2
允许线速度vmax[m/s]    5.
动态扭矩负载能力Mt[Nm]    280
动态扭转力矩承载能力Mt脚注    根据DIN ISO 14728-1，动态负载能力和负载力矩的确定基于100000 m的行程。通常只规定了5万米。比较：将表中的值C、Mt和ML乘以1.26。
动态纵向力矩承载能力ML[Nm]    130
动态纵向弯矩承载力ML脚注    根据DIN ISO 14728-1，动态负载能力和负载力矩的确定基于100000 m的行程。通常只规定了5万米。比较：将表中的值C、Mt和ML乘以1.26。
密封脚注    没有首选的变体/组合（部分交付时间更长）
额定静载荷C0[N]    21200
质量m[g]    0.35
允许环境温度    -10°C+80°C
脚注允许环境温度（小…大）    短时间内允许100°C。如需在负温度下操作，请咨询我们。
摩擦系数μ    0,002 ... 0, 003
脚注摩擦系数μ    密封无摩擦
节距T导轨[mm]    60
版本    球轨系统
重量[kg]    0.35
尺寸A（异形轨道系统）[mm]    48
尺寸A1（异形轨道系统）[mm]    24
尺寸A2（异形轨道系统）[mm]    23
尺寸A3（异形轨道系统）[mm]    12.5
尺寸B（异形轨道系统）[mm]    67
尺寸B公差（异形轨道系统）[mm]    +0.5
尺寸B1[mm]    38.6
尺寸E1（异形轨道系统）[mm]    35
尺寸E8（异形轨道系统）[mm]    38.3
尺寸E9（异形轨道系统）[mm]    11.5
尺寸H（异形轨道系统）[mm]    36
尺寸H1（异形轨道系统）[mm]    29.9
带盖条的尺寸H2（异形轨道系统）[mm]    24.45
不带盖条的尺寸H2（异形轨道系统）[mm]    24.25
尺寸K1（异形轨道系统）[mm]    25.35
尺寸K2（异形轨道系统）[mm]    26.5
尺寸K3（异形轨道系统）[mm]    5.5
尺寸K4（异形轨道系统）[mm]    5.5
尺寸N3（异形轨道系统）[mm]    9
尺寸N6（异形轨道系统）[mm]    15.2
尺寸N6公差（异形轨道系统）[mm]    ±0.5
尺寸S2（异形轨道系统）    M6
尺寸S5（异形轨道系统）[mm]    7.
尺寸S9螺纹直径x铅（异形轨道系统）[mm]    M3x5
尺寸T1值（异形轨道系统）[mm]    13
尺寸V1[mm]    7.5

力士乐REXROTH滚珠导轨
R167530431 KSA-035-BNS-N-MA-AK
滚珠导轨，BNS，规格 35，CS 钢，标准精度
球导轨精度高，具有以下产品特点：
尺码35
格式BNS：宽度=宽，长度=正常，高度=标准
碳钢CS导轨
紧固件MA：从上方螺栓连接
AK盖：塑料盖
精度等级标准
部分节数：单件
标准版导轨
所有载荷方向上的大刚度
极高的扭矩负载能力
双排，可从上方安装
塑料安装孔塞
轨道末端无需额外空间
产品属性
版本    球轨系统
标称尺寸[mm]    35/90
格式    BNS-宽导轨
材料（异型轨系统）    碳钢
精度等级    N-正常
导轨安装    用于从上方进行螺栓连接
导轨盖    塑料盖
大长度Lmax[mm]    3836
小长度Lmin[mm]    104
孔数nB（异型轨系统）    48
节数    1件
质量m（kg/m）[kg/m]    21
允许的环境温度    -10°C+80摄氏度
脚注允许的环境温度（低…高）    短时间内允许100°C。如需在负温度下操作，请咨询我们。
重量[kg]    0
推荐钢轨长度（公式）    L=nB•T-4毫米
尺寸备注    注意：滚珠导轨不能与滚珠滑块R1671 8.. ..！
T型导轨节距[mm]    80
尺寸A2（异型轨系统）[mm]    90
尺寸D[mm]    15
不带盖条的尺寸H2（异型轨系统）[mm]    31.85
尺寸N6（异型轨系统）[mm]    20.5
尺寸N6公差（异型轨系统）[mm]    ±0.5
尺寸S5（异型轨系统）[mm]    9
尺寸T（异型轨系统）[mm]    80
大尺寸T1（异型轨系统）[mm]    68
尺寸T1 min（异型轨系统）[mm]    12
尺寸T1s（异型轨系统）[mm]    38
尺寸T3（异型轨系统）[mm]    60
尺寸T1 s的脚注（异型轨道系统）    选尺寸T1S，建议公差为±0.75。
顶盖30/35    R160530080
盖子（塑料），尺寸=30/35
包装开启器KLEVER KUTTER BG  R20105175


力士乐REXROTH滚珠导轨
R167520331 KSA-025-BNS-H-MA-AK
滚珠导轨，BNS，规格 25，CS 钢，高精度
球导轨精度高，具有以下产品特点：
尺寸25
格式BNS：宽度=宽，长度=正常，高度=标准
碳钢CS导轨
紧固件MA：从上方螺栓连接
AK盖：塑料盖
精度等级高
部分节数：单件
标准版导轨
所有载荷方向上的大刚度
极高的扭矩负载能力
双排，可从上方安装
塑料安装孔塞
轨道末端无需额外空间
产品属性
版本    滚珠系统
标称尺寸[mm]    25/70
格式    BNS-宽导轨
材料（异型轨系统）    碳钢
精度等级    H-高度准确
导轨安装    用于从上方进行螺栓连接
导轨盖    塑料盖 顶盖25  R160520080
开启器KLEVER KUTTER BG  R320105175
大长度Lmax[mm]    3836
小长度Lmin[mm]    100
孔数nB（异型轨系统）    48
节数    1件
质量m（kg/m）[kg/m]    11.6
允许的环境温度    -10°C+80摄氏度
允许的环境温度（低…高）    短时间内允许100°C。如需在负温度下操作，请咨询我们。
重量[kg]    0
推荐钢轨长度（公式）    L=nB•T-4毫米
尺寸脚注    注意：滚珠导轨不能与滚珠滑块R1671 8。。！
产品信息
T型导轨节距[mm]    80
尺寸A2（异型轨系统）[mm]    69
尺寸D[mm]    11
不带盖条的尺寸H2（异型轨系统）[mm]    23.55
尺寸N6（异型轨系统）[mm]    14.5
尺寸N6公差（异型轨系统）[mm]    ±0.5
尺寸S5（异型轨系统）[mm]    7.
尺寸T（异型轨系统）[mm]    80
大尺寸T1（异型轨系统）[mm]    70
尺寸T1 min（异型轨系统）[mm]    10
尺寸T1s（异型轨系统）[mm]    38
尺寸T3（异型轨系统）[mm]    40
尺寸T1 s的脚注（异型轨道系统）    尺寸T1S，建议公差为±0.75。
REXROTH滑块R165122320
