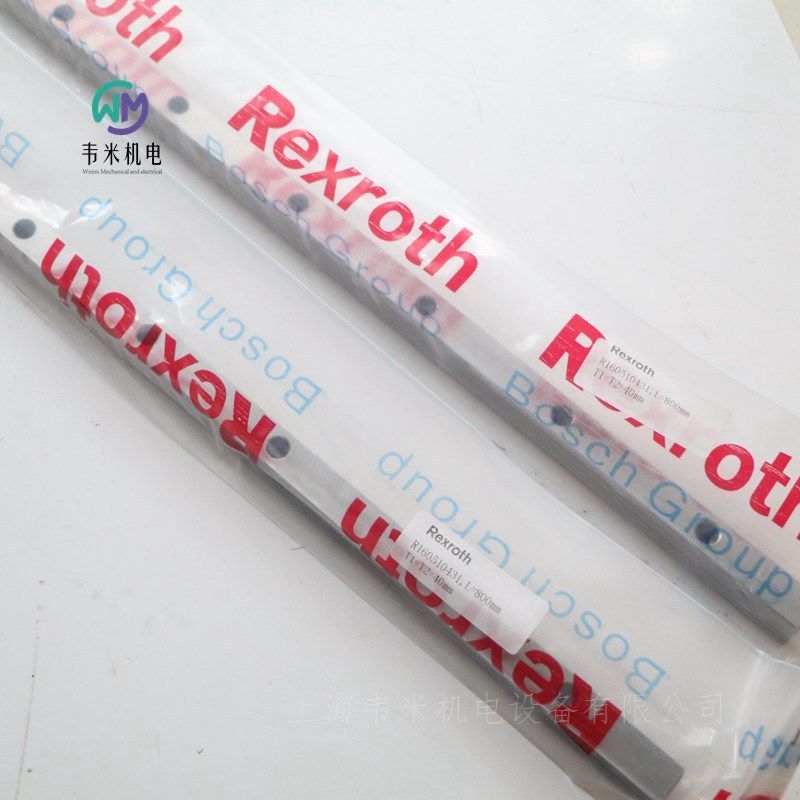

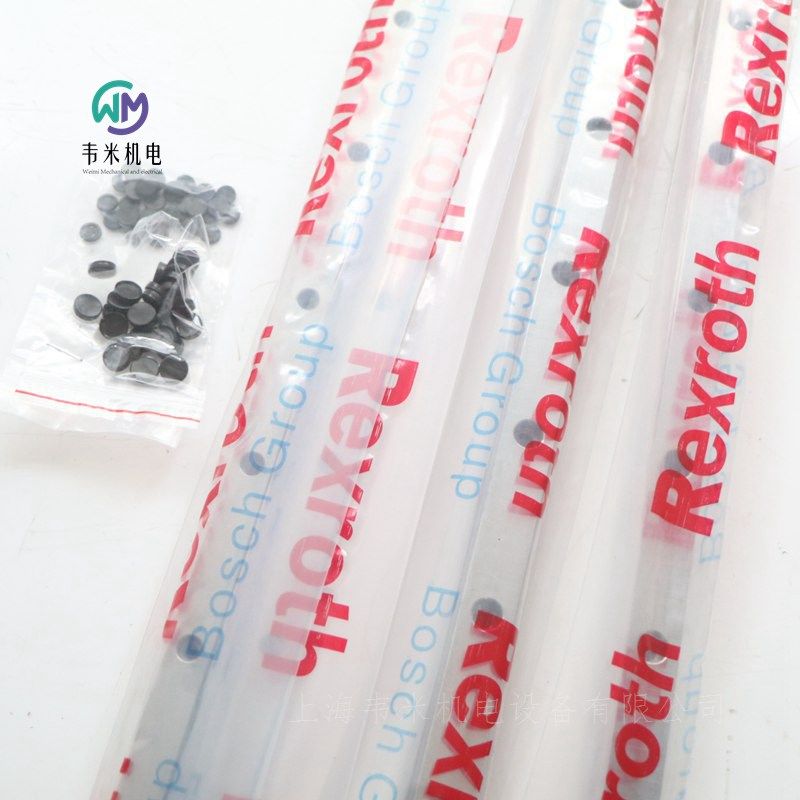

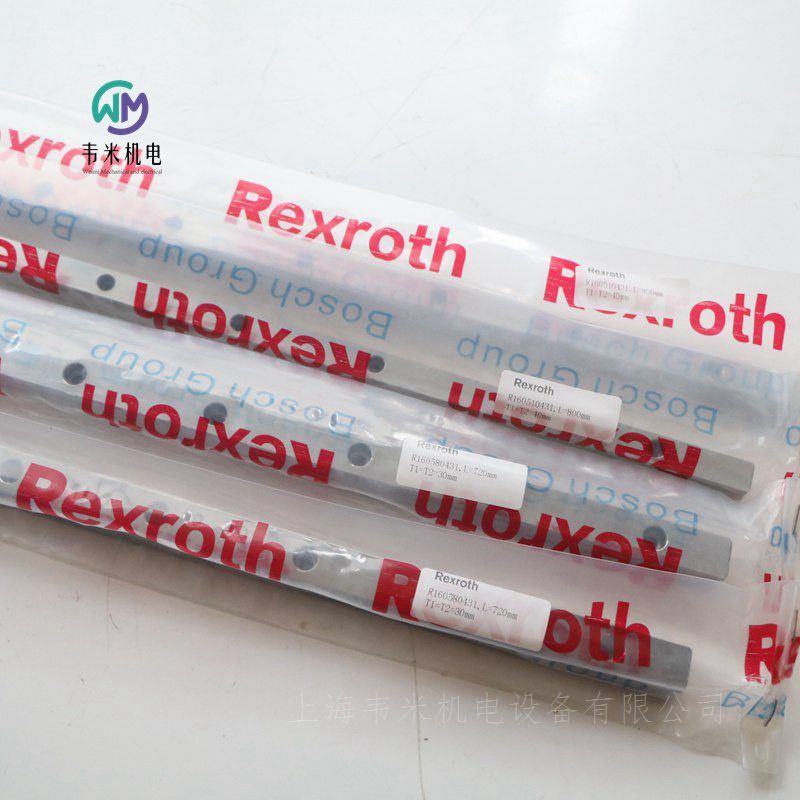

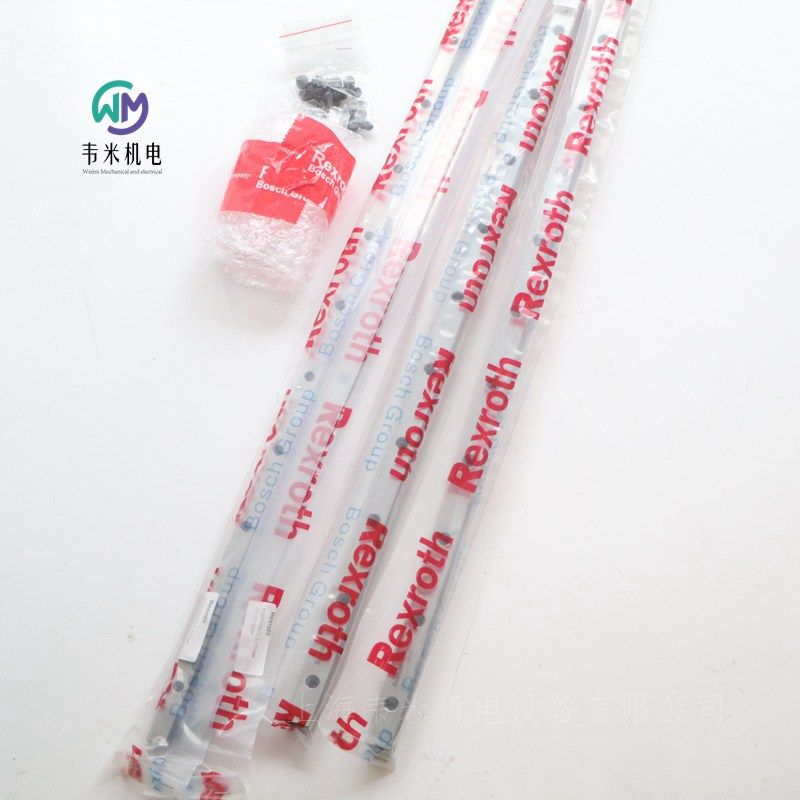

REXROTH导轨R160510431 L=800mm，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
力士乐REXROTH滚珠导轨 KSA-015-SNS-N-MA-AK
R160510431
滚珠导轨，SNS，规格 15，CS 钢，标准精度
滚珠导轨精度高，具有以下产品特性：
规格 15
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MA：从上面安装
盖板 AK：塑料安装孔盖
精度等级正常
导轨段数：单段
标准款导轨
在所有载荷方向上都有极高的刚度
高转矩负载承受力
从上面用螺栓安装，带塑料孔盖
导轨末端无需额外空间
产品属性
规格 滚珠导轨系统
公称尺寸 [mm] 15
结构型式 SNS – 标准 – 导轨
型材导轨系统材质 碳钢
精度等级 N - 普通级
导轨的安装 可从上面用螺栓安装
导轨护盖 塑料罩盖
大长度 Lmax [mm] 3836
小长度 Lmin [mm] 80
安装孔 nB 的数量（型材导轨导向系统） 64
段数 单段
质量 m (kg/m) [kg/m] 1.4
允许环境温度 (min. … max.) -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在零下温度时请询问。
重量 [kg] 0
推荐的导轨长度（公式） L = nB • T ‒ 4 mm
产品说明 请配置产品以便能够将其添加到购物车。
导轨节距 T [mm] 60
尺寸 A2（型材导轨系统） [mm] 15
尺寸 D [mm] 7.4
尺寸 H2 不带防护带（型材导轨系统） [mm] 16.2
尺寸 N6（型材导轨系统） [mm] 10.3
尺寸 N6 公差（型材导轨系统） [mm] ±0.5
尺寸 S5（型材导轨系统） [mm] 4.5
尺寸 T [mm] 60
尺寸 T1 max（型材导轨系统） [mm] 50
尺寸 T1 min [mm] 10
尺寸 T1 s（型材导轨系统） [mm] 28
尺寸 T1 s 的脚注（型材导轨系统） 首选尺寸 T1S，建议公差 ±0.75。
R160510431
滚珠导轨 KSA-015-SNS-N-MA-AK
R160510432
R160513431
滚珠导轨 KSA-015-SNS-N-MA-BS
R160513432
R160710431
滚珠导轨 KSA-015-SNS-N-MB-00
R160710432
R160516231
滚珠导轨 KSA-015-SNS-P-MA-AB
滚珠导轨，SNS，规格 15，CS 钢，精密精度
R160516232
R160510231
滚珠导轨 KSA-015-SNS-P-MA-AK
R160510232
R160513231
滚珠导轨 KSA-015-SNS-P-MA-BS
R160513232
R160710231
滚珠导轨 KSA-015-SNS-P-MB-00
R160710232
R160516131
滚珠导轨 KSA-015-SNS-S-MA-AB
滚珠导轨，SNS，规格 15，CS 钢，超精密精度
R160516132
R160510131
滚珠导轨 KSA-015-SNS-S-MA-AK
R160510132
R160513131
滚珠导轨 KSA-015-SNS-S-MA-BS
R160513132
R160710131
滚珠导轨 KSA-015-SNS-S-MB-00
R160710132
R160516931
滚珠导轨 KSA-015-SNS-U-MA-AB
滚珠导轨，SNS，规格 15，CS 钢，超级精密精度
R160516932
R160510931
滚珠导轨 KSA-015-SNS-U-MA-AK
R160510932
R160513931
滚珠导轨 KSA-015-SNS-U-MA-BS
R160513932
R160710931
滚珠导轨 KSA-015-SNS-U-MB-00
R160710932
R160586331
滚珠导轨 KSA-020-SNS-H-MA-AB
滚珠导轨，SNS，规格 20，CS 钢，高精度
R160586332
R160580331
滚珠导轨 KSA-020-SNS-H-MA-AK
R160580332
R160583331
滚珠导轨 KSA-020-SNS-H-MA-BS
R160583332
R160780331
滚珠导轨 KSA-020-SNS-H-MB-00
R160780332
R160586431
滚珠导轨 KSA-020-SNS-N-MA-AB
滚珠导轨，SNS，规格 20，CS 钢，标准精度
R160586432
R160580431
滚珠导轨 KSA-020-SNS-N-MA-AK
R160580432
R160583431
滚珠导轨 KSA-020-SNS-N-MA-BS
R160583432
R160780431
滚珠导轨 KSA-020-SNS-N-MB-00
R160780432
R160586231
滚珠导轨 KSA-020-SNS-P-MA-AB
滚珠导轨，SNS，规格 20，CS 钢，精密精度
R160586232
R160580231
滚珠导轨 KSA-020-SNS-P-MA-AK
R160580232
R160583231
滚珠导轨 KSA-020-SNS-P-MA-BS
R160583232
R160780231
滚珠导轨 KSA-020-SNS-P-MB-00
R160780232
R160586131
滚珠导轨 KSA-020-SNS-S-MA-AB
滚珠导轨，SNS，规格 20，CS 钢，超精密精度
R160586132
R160580131
滚珠导轨 KSA-020-SNS-S-MA-AK
R160580132
R160583131
滚珠导轨 KSA-020-SNS-S-MA-BS
R160583132
R160780131
滚珠导轨 KSA-020-SNS-S-MB-00
R160780132
R160586931
滚珠导轨 KSA-020-SNS-U-MA-AB
滚珠导轨，SNS，规格 20，CS 钢，超级精密精度
R160586932
R160580931
滚珠导轨 KSA-020-SNS-U-MA-AK
R160580932
R160583931
滚珠导轨 KSA-020-SNS-U-MA-BS
R160583932
R160780931
滚珠导轨 KSA-020-SNS-U-MB-00
R160780932
R167520331
滚珠导轨 KSA-025-BNS-H-MA-AK
滚珠导轨，BNS，规格 25，CS 钢，高精度
R167520332
R167625331
滚珠导轨 KSA-025-BNS-H-MA-SK
R167625332
R167720331
滚珠导轨 KSA-025-BNS-H-MB-00
R167720332
R167520431
滚珠导轨 KSA-025-BNS-N-MA-AK
滚珠导轨，BNS，规格 25，CS 钢，标准精度
R167520432
R167625431
滚珠导轨 KSA-025-BNS-N-MA-SK
R167625432
R167720431
滚珠导轨 KSA-025-BNS-N-MB-00
R167720432
R167520231
滚珠导轨 KSA-025-BNS-P-MA-AK
滚珠导轨，BNS，规格 25，CS 钢，精密精度
R167520232
R167625231
滚珠导轨 KSA-025-BNS-P-MA-SK
R167625232
R167720231
滚珠导轨 KSA-025-BNS-P-MB-00
R167720232
R16052D231
滚珠导轨 KSA-025-SNO-P-MA-AB
滚珠导轨，SNO，规格 25，CS 钢，精密精度
R16052D232
R16052C231
滚珠导轨 KSA-025-SNO-P-MA-AK
R16052B231
滚珠导轨 KSA-025-SNO-P-MA-BS
R16052B232
R16052D131
滚珠导轨 KSA-025-SNO-S-MA-AB
滚珠导轨，SNO，规格 25，CS 钢，超精密精度
R16052D132
R16052C131
滚珠导轨 KSA-025-SNO-S-MA-AK
R16052B131
滚珠导轨 KSA-025-SNO-S-MA-BS
R16052B132
R160526331
滚珠导轨 KSA-025-SNS-H-MA-AB
滚珠导轨，SNS，规格 25，CS 钢，高精度
R160526332
R160520331
滚珠导轨 KSA-025-SNS-H-MA-AK
R160520332
R160523331
滚珠导轨 KSA-025-SNS-H-MA-BS
R160523332
R160625331
滚珠导轨 KSA-025-SNS-H-MA-SK
R160625332
R160720331
滚珠导轨 KSA-025-SNS-H-MB-00
R160720332
R160526431
滚珠导轨 KSA-025-SNS-N-MA-AB
滚珠导轨，SNS，规格 25，CS 钢，标准精度
R160526432
R160520431
滚珠导轨 KSA-025-SNS-N-MA-AK
R160520432
R160523431
滚珠导轨 KSA-025-SNS-N-MA-BS
R160523432
R160625431
滚珠导轨 KSA-025-SNS-N-MA-SK
R160625432
R160720431
滚珠导轨 KSA-025-SNS-N-MB-00
R160720432
R160526231
滚珠导轨 KSA-025-SNS-P-MA-AB
滚珠导轨，SNS，规格 25，CS 钢，精密精度
R160526232
R160520231
滚珠导轨 KSA-025-SNS-P-MA-AK
R160520232
R160523231
滚珠导轨 KSA-025-SNS-P-MA-BS
R160523232
R160625231
滚珠导轨 KSA-025-SNS-P-MA-SK
R160625232
R160720231
滚珠导轨 KSA-025-SNS-P-MB-00
R160720232
R160526131
滚珠导轨 KSA-025-SNS-S-MA-AB
滚珠导轨，SNS，规格 25，CS 钢，超精密精度
R160526132
R160520131
滚珠导轨 KSA-025-SNS-S-MA-AK
R160520132
R160523131
滚珠导轨 KSA-025-SNS-S-MA-BS
R160523132
R160625131
滚珠导轨 KSA-025-SNS-S-MA-SK
R160625132
R160720131
滚珠导轨 KSA-025-SNS-S-MB-00
R160720132
R160526931
滚珠导轨 KSA-025-SNS-U-MA-AB
滚珠导轨，SNS，规格 25，CS 钢，超级精密精度
R160526932
R160520931
滚珠导轨 KSA-025-SNS-U-MA-AK
R160520932
R160523931
滚珠导轨 KSA-025-SNS-U-MA-BS
R160523932
R160720931
滚珠导轨 KSA-025-SNS-U-MB-00
R160720932
R16057D231
滚珠导轨 KSA-030-SNO-P-MA-AB
滚珠导轨，SNO，规格 30，CS 钢，精密精度
R16057D232
R16057C231
滚珠导轨 KSA-030-SNO-P-MA-AK
R16057C232
R16057D131
滚珠导轨 KSA-030-SNO-S-MA-AB
滚珠导轨，SNO，规格 30，CS 钢，超精密精度
R16057D132
R16057C131
滚珠导轨 KSA-030-SNO-S-MA-AK
R160576331
滚珠导轨 KSA-030-SNS-H-MA-AB
滚珠导轨，SNS，规格 30，CS 钢，高精度
R160576332
R160570331
滚珠导轨 KSA-030-SNS-H-MA-AK
R160570332
R160573331
滚珠导轨 KSA-030-SNS-H-MA-BS
R160573332
R160675331
滚珠导轨 KSA-030-SNS-H-MA-SK
R160675332
R160770331
滚珠导轨 KSA-030-SNS-H-MB-00
R160770332
R160576431
滚珠导轨 KSA-030-SNS-N-MA-AB
滚珠导轨，SNS，规格 30，CS 钢，标准精度
R160576432
R160570431
滚珠导轨 KSA-030-SNS-N-MA-AK
R160570432
R160573431
滚珠导轨 KSA-030-SNS-N-MA-BS
R160573432
R160675431
滚珠导轨 KSA-030-SNS-N-MA-SK
R160675432
R160770431
滚珠导轨 KSA-030-SNS-N-MB-00
R160770432
R160576231
滚珠导轨 KSA-030-SNS-P-MA-AB
滚珠导轨，SNS，规格 30，CS 钢，精密精度
R160576232
R160570231
滚珠导轨 KSA-030-SNS-P-MA-AK
R160570232
R160573231
滚珠导轨 KSA-030-SNS-P-MA-BS
R160573232
R160675231
滚珠导轨 KSA-030-SNS-P-MA-SK
R160675232
R160770231
滚珠导轨 KSA-030-SNS-P-MB-00
力士乐REXROTH滚柱导轨 RSA-055-SNS-S-MA-AB
R180556161
滚柱导轨，SNS，规格 55，CS 钢，超精密精度
滚柱导轨精度高，具有以下产品特性：
规格 55
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MA：从上面安装
盖板 AB：防护带和防护盖
精度等级超精密
导轨段数：单段
标准款导轨
从上面用螺栓安装
防护带采用符合 DIN EN 10088 标准的防腐蚀弹簧钢制成
带有塑料制成的旋接式保护帽（正面带有螺纹孔）
一条防护带可用于所有孔，节省时间和费用
防护带安装简单但牢固
防护带和锁的夹子
经硬化的滚道进行全面平滑化
在所有载荷方向上都有的刚度
承受转矩负载的能力很高
公称尺寸 [mm] 55
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 SP - 超
导轨的安装 可从上面用螺栓安装
导轨护盖 带防护带和防护盖
大长度 Lmax [mm] 3956
小长度 Lmin [mm] 160
质量 m (kg/m) [kg/m] 13.1
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
段数 一件式
安装孔 nB 的数量（型材导轨导向系统） 66
导轨节距 T [mm] 60
推荐的导轨长度（公式） L = nB • T ‒ 4 mm
力士乐REXROTH滚珠导轨 KSA-015-SNS-N-MA-AK
R160510431
滚珠导轨，SNS，规格 15，CS 钢，标准精度
滚珠导轨精度高，具有以下产品特性：
规格 15
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MA：从上面安装
盖板 AK：塑料安装孔盖
精度等级正常
导轨段数：单段
标准款导轨
在所有载荷方向上都有的刚度
高转矩负载承受力
从上面用螺栓安装，带塑料孔盖
导轨末端无需额外空间
公称尺寸 [mm] 15
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 N - 标准
导轨的安装 可从上面用螺栓安装
导轨护盖 塑料安装孔盖
大长度 Lmax [mm] 3836
小长度 Lmin [mm] 80
质量 m (kg/m) [kg/m] 1.4
允许环境温度 0 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
安装孔 nB 的数量（型材导轨导向系统） 64
导轨节距 T [mm] 60
推荐的导轨长度（公式） L = nB • T ‒ 4 mm
段数 一件式
力士乐REXROTH滚珠导轨 KSA-015-SNS-N-MA-AK
R160510431
滚珠导轨，SNS，规格 15，CS 钢，标准精度
球轨高度精密，具有以下产品特性：
尺寸15
设计SNS：宽度T窄，长度T正常，高度T标准
碳钢导轨CS
安装MA：从上方进行螺纹连接
盖子AK：塑料盖子
精度等级正常
件数：一件
标准导轨
所有负载方向上的刚度
高扭矩负载能力
可从上方拧紧，带塑料盖帽
无需前部安装空间
产品特性
标称尺寸[mm] 15
设计 SNSπ标准π导轨
系列 无效的
材料（型材导轨） 碳钢
精度等级 无正常
安装导轨 可从上方拧紧
导轨盖 塑料瓶盖
长度Lmax[mm] 3836
长度Lmin[mm] 80
质量m（kg/m）[kg/m] 1.4
允许环境温度 0°C+80°C
脚注允许的环境温度（min.max） 允许在高达100°C的短时间内使用。如果温度低于零度，请咨询。
孔数nB（轮廓导轨） 64
Division T导轨[mm] 60
建议轨道长度（公式） L、 nB•T-4毫米
导轨 球轨导轨
产品说明 请配置产品以将其添加到您的购物车中。
重量[kg] 0
尺寸A2（轮廓导轨系统）[mm] 15
尺寸D[mm] 7.4
尺寸H2（不带盖带）（轮廓导轨）[mm] 16.2
尺寸N6（轮廓导轨）[mm] 10.3
尺寸N6公差（轮廓导轨）[mm] ±0.5
尺寸S5（轮廓导轨）[mm] 4.5
尺寸T（轮廓导轨）[mm] 60
尺寸T1值（轮廓导轨）[mm] 50
尺寸T1值（轮廓导轨）[mm] 10.
尺寸T1 s（轮廓导轨[mm] 28.
尺寸T1 s的脚注（轮廓导轨） 尺寸T1S，建议公差为±0.75。
力士乐REXROTH滚珠托架 KWD-030-FNS-C1-H-1
R165171320
滚珠滑块，FNS，规格 30，CS 钢，高精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 30
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 H：高 (H)
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 97.7 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于较高刚度要求的场合
极好的动态特性
摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下
的精度
获得的入口区可将径流精度提高多六倍
滚珠滑块的配件可从上面和下面安装
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成式全密封
高转矩负载承受力
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达大系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块出厂时已经过润滑
可用于各种 SNS/SNO 滚珠导轨
长效润滑可在数年内持续有效
所有四个主负载方向上的高额定载荷相同
公称尺寸 [mm] 30
结构型式 FNS – 法兰型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 H - 高精密
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 90
导向滑块长度 [mm] 97.7
导向滑块高度 [mm] 35.35
带导轨的导向滑块的高度 [mm] 42
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 36500
脚注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm] 580
额定静扭转转矩 Mt0 [Nm] 830
大加速度 amax [m/s²] 500
提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 630
额定动纵向转矩 ML [Nm] 440
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 48100
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
脚注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 80
重量 [kg] 1.14
力士乐REXROTH覆盖顶罩 30/35
R160530080
安装孔盖（塑料），尺寸 = 30/35
塑料孔盖
适用于滚子/凸轮滚珠和滚珠导轨导向系统
尺寸 = 30/35
公称尺寸 [mm] 30/35
外径 D [mm] 15
重量 [kg] 0.000518
力士乐REXROTH线性装置 LSATE-A-30-DD
R103263020
线性组件（铝），TE-A-30，带两个密封件
线性组件（铝）
串联式，可调式
带超级滚珠导套 A
轴径 d = 30
带两个密封件
规格：常规
轻型精密串联式外壳（铝）
两个超级滚珠导套 A
定位边
前置式密封圈
可补充润滑
也可作为直线运动滑动件
轴直径 d [mm] 30
滚珠导套导向系统结构型式 TE - 串联，可调节
系列 超级导套 A（带自对准功能）
额定动载荷 C [N] 9520
脚注：额定动载荷 C 两个滚珠导套均匀负载时的额定载荷。额定载荷适用于主载荷方向。如果载荷方向与主载荷方向不一致，则额定载荷应乘以下列系数：Ø d 10 至 16：f = 0.82，f0 = 0.86，Ø d 20 至 50：f = 0.82，f0 = 0.78
额定静纵向转矩 ML0 [Nm] 206
大加速度 amax [m/s²] 150
允许的大线性转速 vmax [m/s] 3
提示 大允许速度 vmax 速度可达 5 m/s。由于塑料件磨损的增加，限制了使用寿命。试验结果是 50 • 105m 至 100 • 105m，行程无故障。
额定动纵向转矩 ML [Nm] 289
径向间隙 出厂时已调整为在张紧状态下与 h5 轴（下限）无间隙
外径 D [mm] 47
额定静载荷 C0 [N] 7140
脚注：额定静载荷 C0 两个滚珠导套均匀负载时的额定载荷。额定载荷适用于主载荷方向。如果载荷方向与主载荷方向不一致，则额定载荷应乘以下列系数：Ø d 10 至 16：f = 0.82，f0 = 0.86，Ø d 20 至 50：f = 0.82，f0 = 0.78
允许环境温度 -10 °C ... +80 °C
摩擦力 FR 脚注 两端带内装式密封圈的滚珠导套在无径向载荷作用时的摩擦力从表中查取。摩擦力取决于速度和润滑情况。
起动力 [N] 6
重量 [kg] 1.916
力士乐REXROTH滚柱滑块 RWD-055-SLH-C3-S-2
R18245312X
滚柱滑块，SLH，规格 55，CS 钢，超精密精度，高预紧
滚柱滑块精度高，具有以下产品特性：
规格 55
SLH 结构型式：宽度 = 窄，长度 = 长，高度 = 高
导向滑块体采用 CS 碳素钢制造
预紧等级 C3：高预紧
精度等级 SP：超级精度
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 209.7 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，低润滑量
佳的滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到大的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
公称尺寸 [mm] 55
结构型式 SLH – 窄型 长 高
滚珠链 没有滚子链
材料（型材导轨导向系统） 碳钢
预紧等级 C3 - 高预紧力
精度等级 SP - 超
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 100
导向滑块长度 [mm] 209.65
导向滑块高度 [mm] 68
带导轨的导向滑块的高度 [mm] 80
润滑 防腐处理，无首次润滑
额定动载荷 C [N] 174000
注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定动扭转转矩 Mt 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定静纵向转矩 ML0 [Nm] 9520
额定静扭转转矩 Mt0 [Nm] 10990
大加速度 amax [m/s²] 150
提示 大加速度 amax 前提条件：即使在负载下运行时，都必须具有预紧载荷。
允许的大线性转速 vmax [m/s] 4
额定动扭转转矩 Mt [Nm] 5100
额定动纵向转矩 ML [Nm] 4420
额定动纵向转矩 ML 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
密封件 DS – 双唇密封
额定静载荷 C0 [N] 374900
允许环境温度 -10 °C ... +80 °C
注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
摩擦系数 μ 0,0004 ... 0,001
注：摩擦系数 μ 无密封摩擦
摩擦力 FR 注 经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
导轨节距 T [mm] 60
重量 [kg] 6.8
力士乐REXROTH滚柱滑块 RWD-045-SLH-C3-S-2
R18244312X
滚柱滑块，SLH，规格 45，CS 钢，超精密精度，高预紧
滚柱滑块精度高，具有以下产品特性：
规格 45
SLH 结构型式：宽度 = 窄，长度 = 长，高度 = 高
导向滑块体采用 CS 碳素钢制造
预紧等级 C3：高预紧
精度等级 SP：超级精度
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 180.0 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，低润滑量
佳的滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到大的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
公称尺寸 [mm] 45
结构型式 SLH – 窄型 长 高
滚珠链 没有滚子链
材料（型材导轨导向系统） 碳钢
预紧等级 C3 - 高预紧力
精度等级 SP - 超
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 86
导向滑块长度 [mm] 179.5
导向滑块高度 [mm] 61
带导轨的导向滑块的高度 [mm] 70
润滑 防腐处理，无首次润滑
额定动载荷 C [N] 132300
脚注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定动扭转转矩 Mt 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定静纵向转矩 ML0 [Nm] 5630
额定静扭转转矩 Mt0 [Nm] 6830
大加速度 amax [m/s²] 150
提示 大加速度 amax 前提条件：即使在负载下运行时，都必须具有预紧载荷。
允许的大线性转速 vmax [m/s] 4
额定动扭转转矩 Mt [Nm] 3270
额定动纵向转矩 ML [Nm] 2690
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
密封件 DS – 双唇密封
额定静载荷 C0 [N] 276400
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
摩擦系数 μ 0,0004 ... 0,001
脚注：摩擦系数 μ 无密封摩擦
摩擦力 FR 脚注 经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
导轨节距 T [mm] 52.5
重量 [kg] 4.45
力士乐REXROTH滚珠托架 KWD-035-SNS-C1-H-1
R162231320
滚珠滑块，SNS，规格 35，CS 钢，高精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 35
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 H：高 (H)
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 110.5 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于横向上空间受限的场合
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
长效润滑可在数年内持续有效
可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
各种不同预紧等级
经优化的入口区几何结构，以及大量的滚珠，大程度地减少了弹性挠度的变化
滚珠滑块的配件可从上面安装
集成式全密封
利用集成润滑油箱实现低润滑量系统
所有配件均配置有端面紧固螺纹
可用于各种 SNS/SNO 滚珠导轨
极好的动态特性
滚珠滑块出厂时已经过润滑
公称尺寸 [mm] 35
结构型式 SNS – 窄型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 H - 高精密
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 70
导向滑块长度 [mm] 110.5
导向滑块高度 [mm] 40.4
带导轨的导向滑块的高度 [mm] 48
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 51800
注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm] 1130
额定静扭转转矩 Mt0 [Nm] 1740
大加速度 amax [m/s²] 500
提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 1110
额定动纵向转矩 ML [Nm] 720
额定动纵向转矩 ML 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 80900
允许环境温度 -10 °C ... +80 °C
注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 80
重量 [kg] 1.36
力士乐REXROTH滚柱滑块 RWD-055-FNS-C3-S-2
R18515312X
滚柱滑块，FNS，规格 55，CS 钢，超精密精度，高预紧
滚柱滑块精度高，具有以下产品特性：
规格 55
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C3：高预紧
精度等级 SP：超级精度
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 170.7 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，低润滑量
佳的滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到大的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
公称尺寸 [mm] 55
结构型式 FNS – 法兰型 标准长 标准高
滚珠链 没有滚子链
材料（型材导轨导向系统） 碳钢
预紧等级 C3 - 高预紧力
精度等级 SP - 超
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 140
导向滑块长度 [mm] 170.65
导向滑块高度 [mm] 58
带导轨的导向滑块的高度 [mm] 70
润滑 防腐处理，无首次润滑
额定动载荷 C [N] 140400
注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定动扭转转矩 Mt 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定静纵向转矩 ML0 [Nm] 5290
额定静扭转转矩 Mt0 [Nm] 8350
大加速度 amax [m/s²] 150
提示 大加速度 amax 前提条件：即使在负载下运行时，都必须具有预紧载荷。
允许的大线性转速 vmax [m/s] 4
额定动扭转转矩 Mt [Nm] 4120
额定动纵向转矩 ML [Nm] 2610
额定动纵向转矩 ML 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
密封件 DS – 双唇密封
额定静载荷 C0 [N] 284700
允许环境温度 -10 °C ... +80 °C
注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
摩擦系数 μ 0,0004 ... 0,001
注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 60
摩擦力 FR 注 经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
重量 [kg] 5.66
力士乐REXROTH滚柱导轨 RSA-055-SNS-S-MB-00
R180750131
滚柱导轨，SNS，规格 55，CS 钢，超精密精度
滚柱导轨精度高，具有以下产品特性：
规格 55
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MB：从下面螺栓连接
盖板 00：不带盖板
精度等级超精密
导轨段数：单段
标准款导轨
从下面用螺栓安装
经硬化的滚道进行全面平滑化
在所有载荷方向上都有的刚度
承受转矩负载的能力很高
公称尺寸 [mm] 55
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 SP - 超
导轨的安装 可从下面用螺栓安装
导轨护盖 无防护带
大长度 Lmax [mm] 3956
小长度 Lmin [mm] 156
质量 m (kg/m) [kg/m] 13.1
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
段数 一件式
安装孔 nB 的数量（型材导轨导向系统） 66
导轨节距 T [mm] 60
推荐的导轨长度（公式） L = nB • T ‒ 4 mm
力士乐REXROTH滚珠托架 KWD-015-SNS-C1-N-1
R162211420
滚珠滑块，SNS，规格 15，CS 钢，标准精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 15
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 N：常规
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 58.2 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于横向上空间受限的场合
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
长效润滑可在数年内持续有效
可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
各种不同预紧等级
经优化的入口区几何结构，以及大量的滚珠，大程度地减少了弹性挠度的变化
滚珠滑块的配件可从上面安装
集成式全密封
利用集成润滑油箱实现低润滑量系统
所有配件均配置有端面紧固螺纹
可用于各种 SNS/SNO 滚珠导轨
极好的动态特性
滚珠滑块出厂时已经过润滑
公称尺寸 [mm] 15
结构型式 SNS – 窄型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 N - 标准
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 34
导向滑块长度 [mm] 58.2
导向滑块高度 [mm] 19.9
带导轨的导向滑块的高度 [mm] 24
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 9860
注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm] 87
额定静扭转转矩 Mt0 [Nm] 120
大加速度 amax [m/s²] 500
提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 95
额定动纵向转矩 ML [Nm] 68
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 12700
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
脚注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 60
重量 [kg] 0.179
REXROTH导轨R160510431 L=800mm
