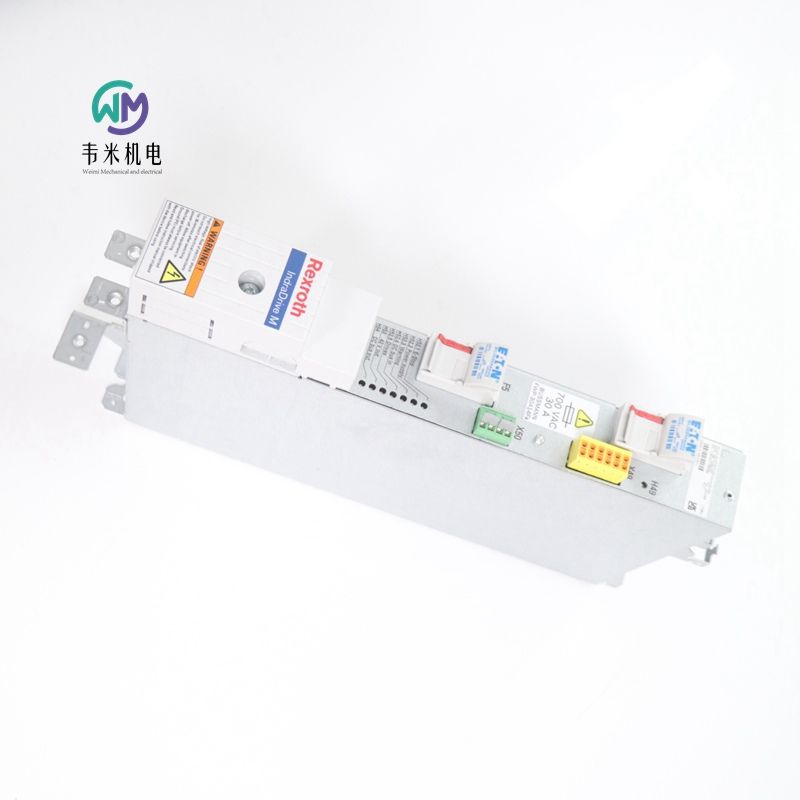

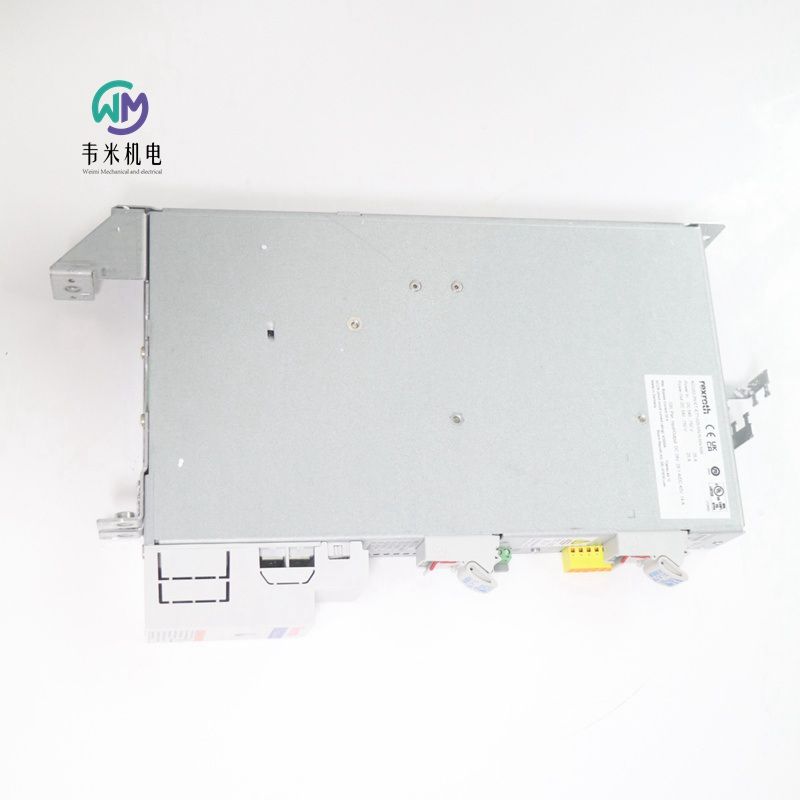

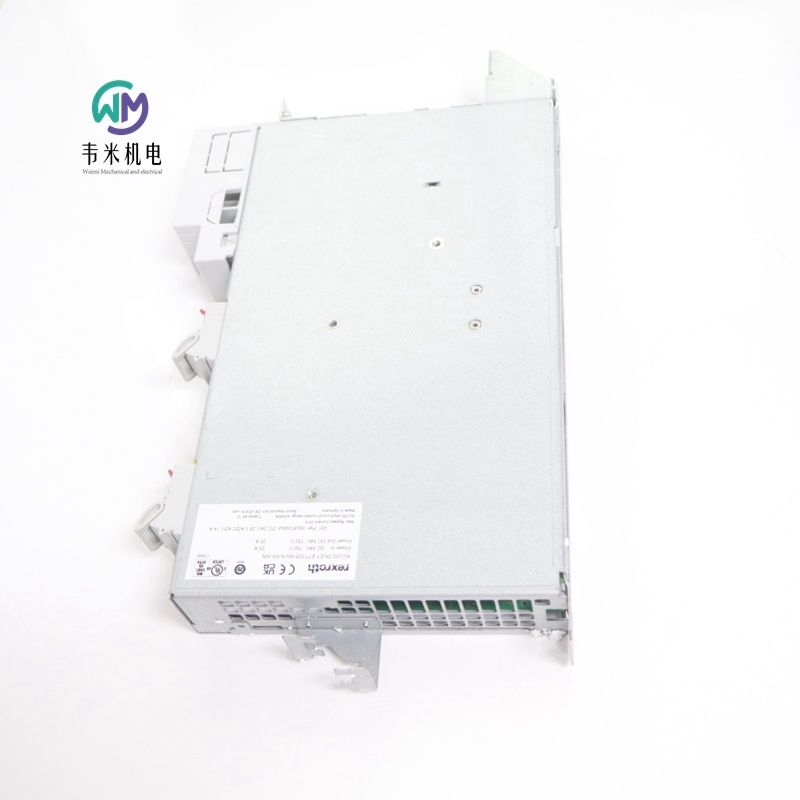

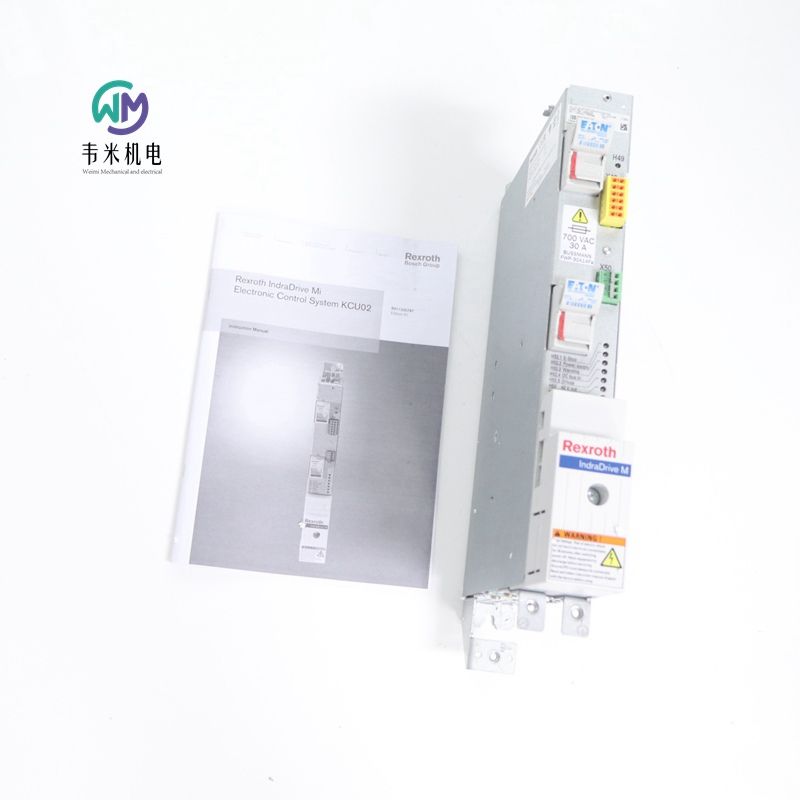

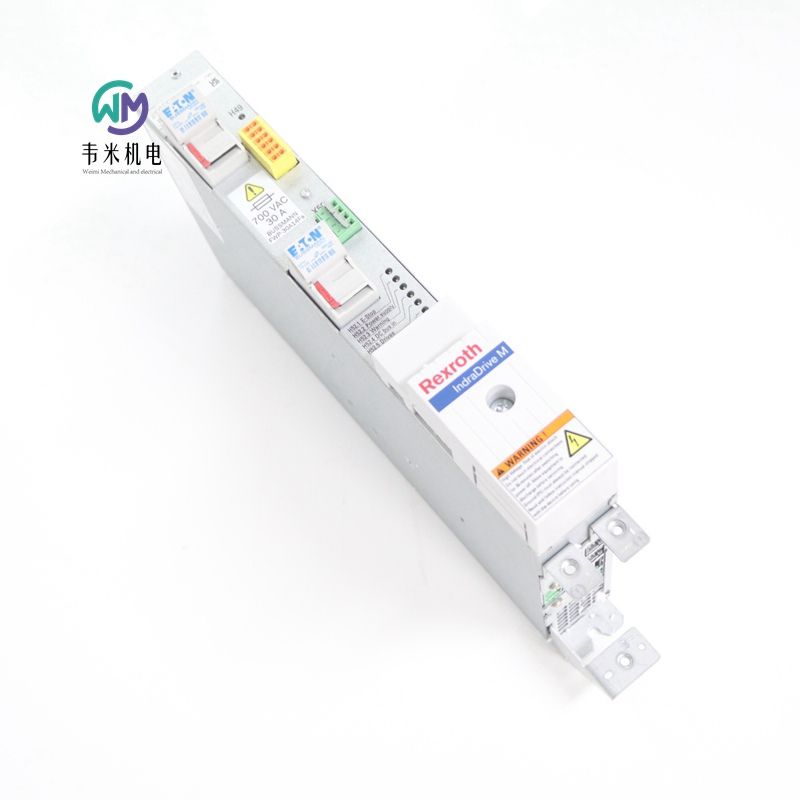

REXROTH伺服控制器KCU02.2N-ET-ET*-025-NN-N-NN-NW，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH伺服驱动器
R911339232 KCU02.2N-ET-ET*-025-NN-N-NN-NW
KCU02控制电子设备提供将IndraDrive Mi传动系连接到公共连接点的所有必要连接。只有当控制柜已经有可用的电源连接时，才需要KCU。HMV电源和HCS02转换器都可以用作电源连接。如果需要，还可以将几个控制电子模块KCU02连接到单个电源连接，以并行操作几个IndraDrive Mi动力传动系。
18.8 kW功率
持续电流25 A
71 A*大电流
540伏...750 V直流线路电压
防护等级IP 20
产品特性
重量[kg] 4.16
力士乐REXROTH驱动系统MI
（1）力士乐REXROTH电动机集成传动装置
R911347312 INDRADRIVE MI KSM02.1 SET 01
R911347317 INDRADRIVE MI KSM02.1 SET 01
R911347367 INDRADRIVE MI KSM02.1 SET 01
R911347370 INDRADRIVE MI KSM02.1 SET 01
R911347395 INDRADRIVE MI KSM02.1 SET 01
R911347418 INDRADRIVE MI KSM02.1 SET 01
R911372924 INDRADRIVE MI KSM02.1 SET 01
R911372925 INDRADRIVE MI KSM02.1 SET 01
R911372926 INDRADRIVE MI KSM02.1 SET 01
R911372927 INDRADRIVE MI KSM02.1 SET 01
R911372928 INDRADRIVE MI KSM02.1 SET 01
R911372929 INDRADRIVE MI KSM02.1 SET 01
（2）力士乐REXROTH接近电机驱动
R911376067 INDRADRIVE MI KMS02.1 SET 01
R911377207 INDRADRIVE MI KMS02.1 SET 01
R911376610 INDRADRIVE MI KSM02.1 SET 01
R911383955 INDRADRIVE MI KSM02.1 SET 01
R911384049 INDRADRIVE MI KSM02.1 SET 01
R911384051 INDRADRIVE MI KSM02.1 SET 01
R911384052 INDRADRIVE MI KSM02.1 SET 01
R911384053 INDRADRIVE MI KSM02.1 SET 01
R911347283 INDRADRIVE MI KMS02.1 SET 01
（3）力士乐REXROTH接近电机驱动
R911339232 KCU02.2N-ET-ET*-025-NN-N-NN-NW
力士乐REXROTH电源设备
R911297460 HMV01.1R-W0018-A-07-NNNN
产品特性
冷却类型
内部空气冷却
外部控制电压 24 (±5%)
供给 反馈
电源电压（3 AC）[V] 380-480
电源输入连续电流（3 AC）[A] 26
标称网络频率[Hz] 50-60
输出电压 750V直流
中间电路电压 直流700伏
中间容量[mF] 0.705
制动功率（制动电阻））[kW] 36
连续制动功率（制动电阻）[kW] 0.4
功率（带主油门）[kW] 45
连续功率（无节流）[kW] 10.8
连续功率（带电源节流）[kW] 18
保护等级 IP20
重量[kg] 15
力士乐REXROTH控制装置
R911310462 HMS01.1N-W0110-A-07-NNNN
XMS2单轴逆变器提供直流电压，并产生具有可变振幅和频率的调节交流输出电压，用于操作电机。逆变器的电力供应分别从供应单元XVE1或XVR1的中间电路进行。转换器XCS2或XCD2。
可通过标准运行时为要求苛刻的应用程序提供额外的可选功能包，从而实现大多数驱动器任务。使用订单选项，可以通过ctrlX SAFETY将硬件扩展到SIL3，用于面向安全的应用程序。
产品特性
冷却类型 内部空气冷却
电流[A] 110
连续电流[A] 68.5
电源电压（3 AC）[V] 254-750
开关频率/输出频率（@4kHz）[Hz] 0-400
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 0-500伏
额定发动机功率类型。[kW] 37
EMC领域 EN 61800-3
保护等级 IP20
宽度[mm] 125.
高度[mm] 440
深度[mm] 309
重量[kg] 10
力士乐REXROTH紧凑型放大器
R912007818 ACS01.1E-W0018-A-03-B-ET-EC-NN-NN-NN-NW
伺服控制器
力士乐REXROTH紧凑型放大器
R911338477 HCS01.1E-W0003-A-02-B-ET-EC-NN-L3-NN-FW+R911347141 FWA-INDRV*-MPB-20VRS-D5-1-NNN-NN
伺服控制器
IndraDrive Cs (HCS01) 单轴变频器，3.3 A
IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。
0,15千瓦...14 kW功率范围
3,3 A...54 A电流
110伏...500 V直流电源
高过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电源控制单元 基本的
电流[A] 3.3
控制面板 对于标准控制面板，必须单独订购固件
连续电流[A] 1.4
电源电压（1 AC）[V] 110-230
电源电压（3 AC）[V] 110-230
标称网络频率[Hz] 50-60
开关频率/输出频率（@4kHz）[Hz] 0-400
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
接口编码器1 多编码器接口
输出电压 3 x AC 0...230伏
接口编码器2 未定义
预定义的通信协议 多以太网
功率（无节流）[kW] 0.45
连续功率（无节流）[kW] 0.15
安全功能 安全扭矩关闭（STO）
保护等级 IP20
宽度[mm] 50
高度[mm] 220
深度[mm] 215
重量[kg] 1.3
力士乐REXROTH伺服驱动器
R911339232 KCU02.2N-ET-ET*-025-NN-N-NN-NW
KCU02控制电子设备提供将IndraDrive Mi传动系连接到公共连接点的所有必要连接。只有当控制柜已经有可用的电源连接时，才需要KCU。HMV电源和HCS02转换器都可以用作电源连接。如果需要，还可以将几个控制电子模块KCU02连接到单个电源连接，以并行操作几个IndraDrive Mi动力传动系。
18.8 kW功率
持续电流25 A
71 A*大电流
540伏...750 V直流线路电压
防护等级IP 20
产品特性
重量[kg] 4.16
力士乐REXROTH紧凑型放大器
R911335952 HCS01.1E-W0028-A-03-B-ET-EC-EC-L3-NN-FW+R911347137 FWA-INDRV*-MPB-20VRS-D5-1-ALL-NN
伺服控制器
IndraDrive Cs (HCS01) 单轴变频器，28 A
IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。
0,15千瓦。。。14 kW功率范围
3,3 A...54 A*大电流
110伏...500 V直流电源
高过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电源控制单元 基本的
电流[A] 28
控制面板 对于标准控制面板，必须单独订购固件
连续电流[A] 11.52
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
接口编码器1 多编码器接口
输出电压 3 x AC 0。。。500伏
接口编码器2 多编码器接口
预定义的通信协议 多以太网
功率（无节流）[kW] 6.2
功率（带主油门）[kW] 9.7
连续功率（无节流）[kW] 2.6
连续功率（带电源节流）[kW] 4
安全功能 安全扭矩关闭（STO）
保护等级 IP20
宽度[mm] 70
高度[mm] 220
深度[mm] 268
重量[kg] 2.05
力士乐REXROTH行星系传导装置GTE060-NN1-010B-NN02
R911343555
GTE 系列紧凑行星齿轮箱结合我们的动态 MS2N 电机，可为各种标准应用提供较大的扭矩。典型的应用领域是带小齿轮、齿条或齿带驱动的简单处理和自动化系统。GTE 齿轮箱的细分尺寸和高功率密度，几乎可以满足这些应用中的所有性能要求。单级或两级齿轮箱可配置一个可选的平滑轴或键槽。
产品属性
齿轮箱传动比 单级
轴 光滑
额定输入扭矩 [Nm] 1.5
额定输出扭矩 [Nm] 15
输入扭矩 [Nm] 2.4
输出扭矩 [Nm] 24
效率 η [%] 96
变速比 10:1
输出转速 [min⁻¹] 1300
输入转速 [min⁻¹] 13000
100% 时的额定输入转速 [min⁻¹] 4500
50% 时的额定输入转速 [min⁻¹] 4500
标准齿隙 [arcmin] < 10
抗扭刚度 [Nm/arcmin] 2.3
重量 [kg] 0.95
力士乐REXROTH同步伺服马达MSK04x
大扭矩 Mmax 12.5 Nm
大速度 nmax 7500 rpm
用于不同应用的编码器系统
高级别防护类型IP65
MSK 系列电机是由磁体驱动且适合在 Bosch Rexroth 的变频器或逆变器上
运行的三相同步电机。
电机配有润滑的深槽滚珠轴承。固定轴承位于 B 侧。考虑到项目规划描述中的轴和轴承负载，标称轴承使用寿命 L10h 为 30,000 h。
型号系列：MSK030、-040、-043、-050、-060、-061、-070、-071、-075、-076、-100、-101、-103、-131、-133。
R911306059 MSK040B-0600-NN-M1-UG1-NNNN
力士乐REXROTH同步伺服马达
MSK07x
大扭矩 Mmax 88 Nm
大速度 nmax 6000 rpm
用于不同应用的编码器系统
高级别防护类型IP65
R911322373 MSK071C-0450-NN-S1-UG0-NNNN
力士乐REXROTH同步伺服马达
MSK10x
大扭矩 Mmax 231 Nm
大速度 nmax 6000 rpm
用于不同应用的编码器系统
高级别防护类型IP65
R911315174 MSK100D-0300-NN-S1-AG0-NNNN
力士乐REXROTH总线模块
R911172194 R-IL PB BK DI8 D04/CN-PAC
Inline PROFIBUS 总线耦合器
8 路输入：24 V DC
4 路输出：24 V DC，500 mA
2、3 线接头
配备完整的附件（连接插头和贴标栏）
连续端子点贴标
总线耦合器 R-IL PB BK DI8 DO4/CN-PAC 可连接 PROFIBUS-DP 和 Inline 安装系统。使用该总线耦合可将置于任何位置的 62 台 Inline 参与设备连接至现有 PROFIBUS-DP。该总线耦合器和 Inline 参与设备组合成一个包含 63 台本地总线参与设备的工作站。因此，总线耦合器的输入和输出将被视为本地总线参与设备。
重量 320g
传感器连接方式 2 线制、3 线制技术
执行器连接方式 2 线制、3 线制技术
环境温度（运行时） -25 ... +60°C
环境温度（储藏/运输时） -45 ... +85°C
容许的相对湿度（运行时） 95 %，不结露
容许的相对湿度（储藏/运输时） 95 %，不结露
气压（运行） 70 kPa ... 106 kPa（高于基线 3000 m）
空气压力（储藏/运输时） 70 kPa ... 106 kPa（高于基线 3000 m）
防护类型 IP20, IEC 60529
防护等级 III, IEC 61140
力士乐REXROTH电源滤波器
NFD03
适用于 IndraDrive C, HCS02
适用于 IndraDrive C, HCS03
R911286918 NFD03.1-480-016
电源滤波器确保了符合 EMC 限制，并且能抑制电缆电容造成的泄漏电流。电源滤波器经调整以适应驱动控制单元，并且可通过电流、驱动器数量和电机电缆长度扩展。通过屏蔽电机电缆可实现运行。
力士乐REXROTH功能模块RT以太网和PROFIBUS
R911170832 CFL01.1-TP
RT以太网（PROFINET RT、以太网/IP、以太网 TCP/IP）
PROFIBUS DP
CML控制器的模块化扩展
防护等级IP20
通过附加的技术特性扩展了控制功能
扩展了与其他接口的连接
将标准控制扩展到SafeLogic安全控制器
功能模块具有实时以太网和PROFIBUS DP主设备或PROFIBUS DP从设备功能。根据配置，可以在模块上将不同的以太网协议与PROFIBUS DP一起执行。以太网协议可以是PROFINET RT、EtherNet/IP或标准TCP/IP等。
环境温度（运行时） +5 ... +55℃
容许的相对湿度（运行时） 5 % ... 95 %
功率消耗 1.65W
力士乐REXROTH变频器
HCS02 - 单轴转换器
1.5 kW ... 11 kW 功率范围
12 A ... 70 A 电流
200 V ... 500 V 直流电源
2.5x 过载容量
紧凑型设计，适合于单轴应用
IndraDrive C（HCS02）转换器涵盖了中功率范围kW。此装置设置了一个控制单元槽，有各种接口，用于连接自动化环境，适用于编码器系统、安全技术、和其它数字及模拟信号等。
力士乐REXROTH模块化转换器
HMS01 单轴逆变器
5.5 kW ... 132 kW 功率范围
12.1 A ... 250 A 连续电流
12 A ... 350 A 大电流
540 V ... 750 V 直流 线路电压
防护等级IP20
HMS01 单轴逆变器由直流供电，并通过直流生成变频变幅的受控交流输出电压，用于运行电机。此装置设置了一个单轴控制单元槽，有各种接口，用于连接自动化环境，适用于编码器系统、安全技术、和其它数字及模拟信号等。在多轴应用中，逆变器通过 HMV01 或 HMU05 电源设备的直流总线供电。对于较小的轴包，以及具有相应动力储存的 HCS，也可以由 HCS 转换器的直流总线供电。
力士乐REXROTH定子 1MS310F-6B-A1/S010
R911273360
力士乐伺服电机的产品系列结合了高动态性、紧凑的尺寸和的能效。可提供具有质量匹配的中低惯性转子。这些电机可作为工业 4.0 环境中智能解决方案的数据源。符合 ATEX 的特殊防爆版本完善了广泛的产品组合。
电流 [A] 246.64
冷却系统类型 水冷却
额定功率 [kW] 45.2
额定电流 [A] 111
水冷夹套长度 [mm] 520
封装 敞口铝水冷夹套
水冷夹套外径 [mm] 340
大转速 [rpm] 3600
保护代码 IP00
额定扭矩 [Nm] 480
重量 [kg] 103
力士乐REXROTH旋翼 1MR310F-A112
R911261983
力士乐伺服电机的产品系列结合了高动态性、紧凑的尺寸和的能效。可提供具有质量匹配的中低惯性转子。这些电机可作为工业 4.0 环境中智能解决方案的数据源。符合 ATEX 的特殊防爆版本完善了广泛的产品组合。
转子内径 [mm] 112
大转速 [rpm] 8000
保护代码 IP00
转动惯量（不带制动器）值 [kg/m²] 0.723
重量 [kg] 86.7
力士乐REXROTH伺服电机
同步伺服电机
IndraDyn S
MSK 适用于所有要求
紧凑和高效
扭矩可达 495 Nm
转速可达 9,000 rpm
用于不同应用的编码器系统
高防护等级 IP65
不同的冷却方式
MSK 电机的显著特点就是功率范围较宽，尺寸大小分级很细。该同步伺服电机的高扭矩密度可实现具有高达 495 Nm 扭矩的紧凑设计。
可根据需要达到的准确性提供满足标准要求或性要求的带编码器系统的电机。可以在单圈也可以在多圈结构中选择使用两种不同编码器
系统。轴键槽、保持制动器、较低的侧隙和高防护等级 IP 65 等许多其他选配件意味着其可搭配风扇、液体冷却和 ATEX 使用。
如需在更高的持续功率下应用，则可选用轴向或径向安装的可选配风扇单元来进行改造。内部安全 IP65 风扇电机（UL 热保护等级 F）确保单相风扇单元的可靠性，无需外部断路器。借助于可选配的液冷系统，可达到您需要的功率。
产品和技术有关的安全说明
电压保护
由熟练的电工完成电气系统上需要的作业。请务必使用电工工具（VDE 工具）。
在作业之前：
1. 开启。
2. 防止重新激活。
3. 确保断电。
4. 接地和短路。
5. 遮盖或屏蔽任何相邻的带电部件。
完成作业后，请以相反顺序采取恢复措施。
运行期间出现危险电压！电击会造成危险！
在启动之前，请按照接线图将保护性导线连接到所有电气组件上。
在保护性导线牢固连接到组件点的情况下才允许进行操作，即使是出于短期测量的目的。
机械危险保护
危险动作！
请勿驻留在机器的运动区域内。避免未经授权进入危险区域。
此外，固定纵轴以防止其在关闭电机后下沉或下降，例如采取以下方式：
-以机械方式锁定纵轴，
-提供外部制动/捕获/夹持装置，或
-确保对纵轴进行充分的重量补偿。
如果仅使用逐次交付的电机保持制动器或由驱动控制器激活的外部保持制动器，则不适合个人防护！
旋转部件！
固定键和/或传动元件以防弹出。
启动前，请在危险的旋转机器部件上安装盖板
磁场和电磁场保护
在电机的带电导线或永磁体附近会产生磁场和电磁场，并且可能对人员构成严重威胁。
强磁场和强电磁场会对电机组件附近装有起搏器、金属植入物以及佩戴助听器的人员造成健康危害！
装有起搏器和金属植入物的人员不得接近或触摸这些电机组件。
磁体的强吸引力会对手指和手造成挤压危险！
操作时必须佩戴安全手套。否则，存在损坏敏感部件的风险！
手表、支票卡以及铁、镍、钴等所有铁磁性金属部件应远离永磁体
灼伤保护
高温电机表面有灼伤危险！
避免与高温电机表面接触。温度可能升至 70℃ 以上。
在触摸电机之前，请令其冷却足够长的时间。
温度敏感型组件不得与电机表面接触。确保连接电缆与其他组件保持适当的安装距离。
MSK 系列电机是由永磁体驱动且适合在 Bosch Rexroth 的变频器或逆变器上运行的三相同步电机。
电机配有润滑的深槽滚珠轴承。固定轴承位于 B 侧。考虑到项目中的轴和轴承负载，标称轴承使用寿命 L10h 为 30,000 h。
标称数据是在 40°C 的环境温度下获得的。安装情况必须确保充分散热。与侧面相邻组件应至少保持 100 mm 的充足距离，才能确保不受妨碍的垂直对流。
产品储存
将电机以原始包装存放在干燥、无尘、无振动且无阳光直射的避光处。符合DIN EN 60721-3-2 规定的 1K2、1B1、1C1、1S1、1M2 储存分级。
请遵守以下分类限制：
储存温度范围 -20 ...+60 °C
相对空气湿度 5 … 95 %
绝对空气湿度 1 … 29 g/m³
无冷凝
无结冰/冷冻
无盐雾
注意：水分和湿气会造成损坏！
请使用遮盖物以防产品受潮。可将其储存在防雨干燥的房间中。
力士乐REXROTH伺服电机订货号和型号：
R911308689 MSK030B-0900-NN-M1-UP0-NNNN
R911384493 MSK030B-0900-NN-S1-UG0-NSNN
R911308684 MSK030C-0900-NN-M1-UG1-NNNN
R911308687 MSK030C-0900-NN-S1-UP0-NNNN
R911308683 MSK030C-0900-NN-M1-UG0-NNNN
R911328377 MSK040B-0450-NN-S1-UP1-NNNN
R911321778 MSK040B-0450-NN-S1-UP0-NNNN
R911339996 MSK040C-0450-NN-M3-UG0-NNNN
R911317714 MSK040C-0450-NN-S1-UG0-NNNN
R911320224 MSK040C-0450-NN-M1-UG1-NNNN
R911306061 MSK040C-0600-NN-M1-UG1-NNNN
R911326399 MSK040C-0600-NN-M1-UP1-NSNN
R911306380 MSK040B-0600-NN-S1-UP0-NNNN
R911306383 MSK040C-0600-NN-S1-UP0-NNNN
R911306059 MSK040B-0600-NN-M1-UG1-NNNN
R911306058 MSK040B-0600-NN-M1-UG0-NNNN
R911331937 MSK040B-0600-NN-M2-UG0-NNNN
R911308545 MSK050B-0300-NN-M1-UP0-NNNN
R911307944 MSK050C-0300-NN-M1-UG0-NNNN
R911309762 MSK050C-0300-NN-S1-UG0-NNNN
R911346276 MSK050C-0300-NN-M3-UG0-NNNN
R911340559 MSK050C-0300-NN-M3-UG1-NNNN
R911316880 MSK050C-0450-NN-M1-UG0-NNNN
R911298354 MSK050C-0600-NN-M1-UG0-NNNN
R911299915 MSK050C-0600-NN-M1-UP1-NNNN
R911299912 MSK050C-0600-NN-S1-UP0-NNNN
R911299933 MSK050B-0600-NN-S1-UP0-NNNN
R911312644 MSK050C-0600-NN-M1-UP1-NSNN
R911326910 MSK061C-0200-NN-M1-UG1-NNNN
R911307219 MSK060C-0300-NN-M1-UG0-NNNN
R911343150 MSK060C-0300-NN-M3-UG0-NNNN
R911307213 MSK060C-0300-NN-S1-UP0-NNNN
R911306054 MSK060C-0600-NN-S1-UP0-NNNN
R911317196 MSK061C-0300-NN-S1-UP0-NNNN
R911318214 MSK061C-0300-NN-M1-UP0-NNNN
R911320017 MSK061C-0300-NN-S1-UG1-NNNN
R911312032 MSK061C-0600-NN-S1-UG0-NNNN
R911317757 MSK061C-0600-NN-M1-UP1-NNNN
R911317264 MSK061C-0300-NN-M1-UG1-NNNN
R911309218 MSK070C-0150-NN-M1-UG0-NNNN
R911310498 MSK070C-0300-NN-M1-UG1-NNNN
R911312867 MSK071D-0200-NN-M1-UG0-NNNN
R911306141 MSK071D-0300-NN-S1-UG0-NNNN
R911317342 MSK071D-0300-NN-M1-UP1-NNNN
R911322373 MSK071C-0450-NN-S1-UG0-NNNN
R911311533 MSK071D-0450-NN-M1-UP1-NNNN
R911311789 MSK071E-0450-NN-M1-UG1-NNNN
R911336745 MSK071E-0450-FN-M1-AG2-NNAN
R911324219 MSK075E-0200-NN-M1-UG1-NNNN
R911340532 MSK075D-0200-NN-M1-UG1-NNNN
R911312441 MSK076C-0300-NN-S1-UP0-NNNN
R911314962 MSK100C-0300-NN-S1-AP2-NNNN
R911315350 MSK100B-0300-NN-M1-BP0-NNNN
R911317616 MSK100B-0450-NN-M2-AG0-RNNN
R911315174 MSK100D-0300-NN-S1-AG0-NNNN
R911324926 MSK101D-0300-NN-M1-RG2-NNNN
R911310527 MSK101D-0200-NN-M1-AG2-NNNN
R911308875 MSK101D-0200-NN-S1-BG0-NNNN
R911312009 MSK101E-0200-NN-M1-AG2-NNNN
R911319405 MSK101E-0200-NN-S1-AP2-NNNN
R911310891 MSK101E-0300-NN-M1-AG2-NNNN
R911322353 MSK101E-0200-FN-S1-BG0-NNNN
R911340414 MSK101E-0200-FN-M3-AG0-NNAN
R911371550 MSK101E-0200-FN-M1-AG2-NNAN
R911327293 MSK131D-0200-NN-S1-AG0-NNNN
力士乐REXROTH伺服电机
免维护MSM电机有五种不同的机架尺寸，机械连续功率为750瓦。短框架长度的高功率密度和化的法兰尺寸可用于大多数不同的应用场合。防护等级为IP54的电机配有绝对编码器，可配备或不配备抱闸。提供绕组代码为“0xxx”的MSM电机，用于在标称电压为3x AC 230 V的IndraDrive Cs控制器上运行。提供绕组代码“Rxxx”的MSM电机，用于标称电压为3x AC 100 V的NYCe4000控制器上运行，禁止在标称电压更高的供电网络上运行。
MSM电机的特点是
动态
结构紧凑
防护等级IP54
光学单圈和多圈绝对值编码器的精度
抱闸
编码器和电源连接的插头
所有力士乐控制器和驱动器都是根据技术进行开发和测试的。
由于无法跟踪所有可能与控制器和驱动器相互作用的材料（如机床中的润滑剂）的持续开发，因此不能排除与我们使用的材料发生任何反应的可能性。
因此，在使用相应材料之前，必须对新的润滑剂、清洁剂等和我们的外壳/材料进行兼容性测试。
不应因安装位置的原因而阻止电机自冷却。
MSM电机提供无间隙的非正轴轮毂连接，运行平稳。使用夹紧装置、夹紧套或张紧元件连接待驱动的机器元件。电机类型内的标签：MSM...H
带键槽的MSM电机允许以恒定方向锁定扭矩传递，并且对轴毂连接的要求较低。键槽不在交货范围内。电机类型内的标签：MSM...L
在运行过程中，径向力和轴向力作用在电机轴和电机轴承上。必须协调机器的设计和驱动元件的轴侧安装，以确保不超过规定的负载极限。
如果变速箱与电机相连，则电机与机器或系统的热耦合会发生变化。
根据变速箱的类型，变速箱产生的热量各不相同。在任何情况下，当连接变速器时，电机通过法兰的散热都会减少。在规划系统时必须考虑到这一点。
为了在使用变速器时不使电机热过载，有必要减少规定的性能数据。
组装驱动元件时，避免过度确定轴承，因为不可或缺的现有公差会在电机轴的轴承上产生额外的力，如有必要，还会显著缩短轴承寿命。
机器结构和使用的驱动元件必须仔细适应电机类型，以确保不会超过轴和轴承的负载极限。
由于热效应，输出轴的法兰端可相对于电机壳体移动0.6 mm。当使用直接安装在输出轴上的螺旋传动小齿轮或锥齿轮小齿轮时，这种长度变化会导致
如果驱动小齿轮没有轴向固定在机器侧，
如果驱动销轴向固定在机器侧，则轴向力的热相关分量。存在超过允许轴向力或齿轮内齿隙过度增加的风险。
超过允许轴向力导致B侧电机固定轴承损坏。
力士乐REXROTH伺服电机订货号和型号：
R911325128 MSM019A-0300-NN-M0-CH1
R911344209 MSM019A-0300-NN-M5-MH0
R911344211 MSM019B-0300-NN-M5-MH0
R911344212 MSM019B-0300-NN-M5-MH1
R911344219 MSM019A-0300-NN-M5-ML0
R911325131 MSM019B-0300-NN-M0-CH0
R911325132 MSM019B-0300-NN-M0-CH1
R911295553 MSM030B-0300-NN-M0-CG0
R911295554 MSM030B-0300-NN-M0-CG1
R911295559 MSM030C-0300-NN-M0-CG1
R911325140 MSM031C-0300-NN-M0-CH1
R911344215 MSM031C-0300-NN-M5-MH0
R911344213 MSM031B-0300-NN-M5-MH0
R911344214 MSM031B-0300-NN-M5-MH1
R911344225 MSM031C-0300-NN-M5-ML0
R911325139 MSM031C-0300-NN-M0-CH0
R911325135 MSM031B-0300-NN-M0-CH0
R911344224 MSM031B-0300-NN-M5-ML1
R911344226 MSM031C-0300-NN-M5-ML1
R911295562 MSM040B-0300-NN-M0-CG0
R911344217 MSM041B-0300-NN-M5-MH0
R911325143 MSM041B-0300-NN-M0-CH0
力士乐REXROTH伺服电机MSM031C-0300-NN-M5-MH0
R911344215
免维护电机 MSM 有五种规格，机械连续功率达 750 瓦。功率密度高、整体长度小并且法兰尺寸小化，均确保了系统具备*多样化的应用。IP54防护等级的电机装配有绝对编码器，交付时可选择带或不带制动闸。适用于采用 3AC 230V 电源的 IndraDrive Cs 控制装置。
高等动态
大功率密度
多匝绝对值编码器
超紧凑型 MSM 同步伺服电机，扭矩可达 7.1 Nm，用于连接 IndraDrive Cs.
带或不带保持制动器
产品属性
扭矩 [Nm] 3.8
转速 [rpm] 5000
法兰尺寸 [mm] 60
冷却系统类型 自冷却
电机类型 没有制动闸
转动惯量（不带制动器）值 [kg/m²] 0.0000278
连续扭矩（内部冷却系统）60k [Nm] 1.3
重量 [kg] 1.49
力士乐伺服电机
R911344217 MSM041B-0300-NN-M5-MH0
免维护MSM电机有五种尺寸，机械连续功率为750瓦。高功率密度、短结构长度和法兰尺寸使其能够在各种应用中使用。防护等级为IP54的电机配备了一个绝对编码器，可选择带或不带抱闸。它们预定用于在具有3个AC 230 V主电源连接的IndraDrive Cs控制器上运行。
无轴封的光滑轴
多圈绝对编码器M5（20位，绝对编码器功能仅适用于缓冲电池）
冷却：自然对流
防护等级IP54（轴IP40）
带和不带抱闸
金属圆插头M17
产品特性
扭矩[Nm] 7.1
转速[rpm] 4500
发动机类型（带/不带制动器） 不带抱闸
法兰尺寸[mm] 80
冷却类型 自冷却
怠速扭矩（内部冷却）60k[Nm] 2.4
转子惯性（无制动器）值[kg/m²] 0.0000945
重量[kg] 2.78
REXROTH伺服控制器KCU02.2N-ET-ET*-025-NN-N-NN-NW
