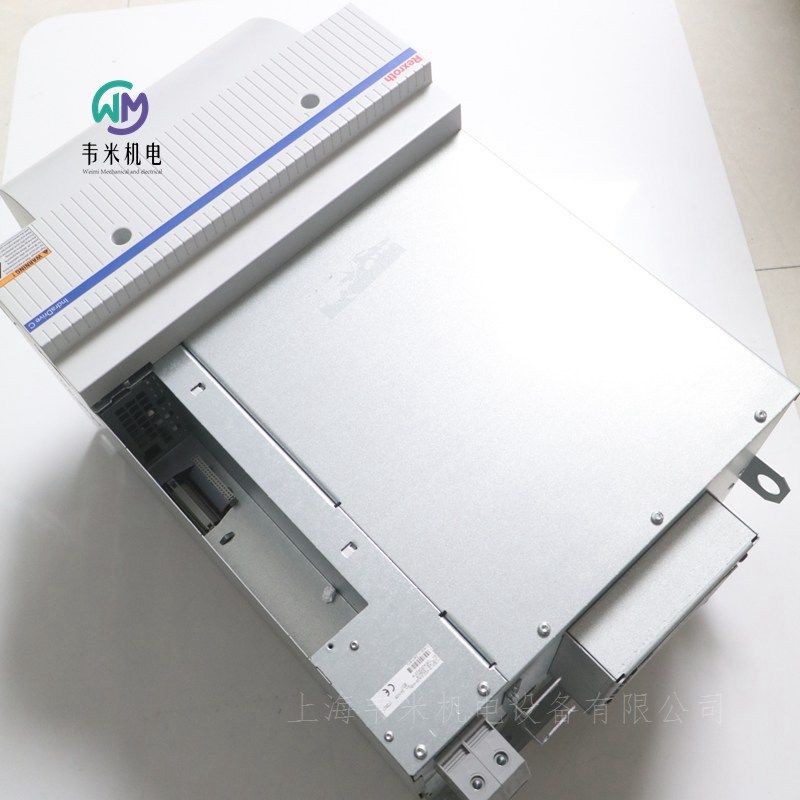

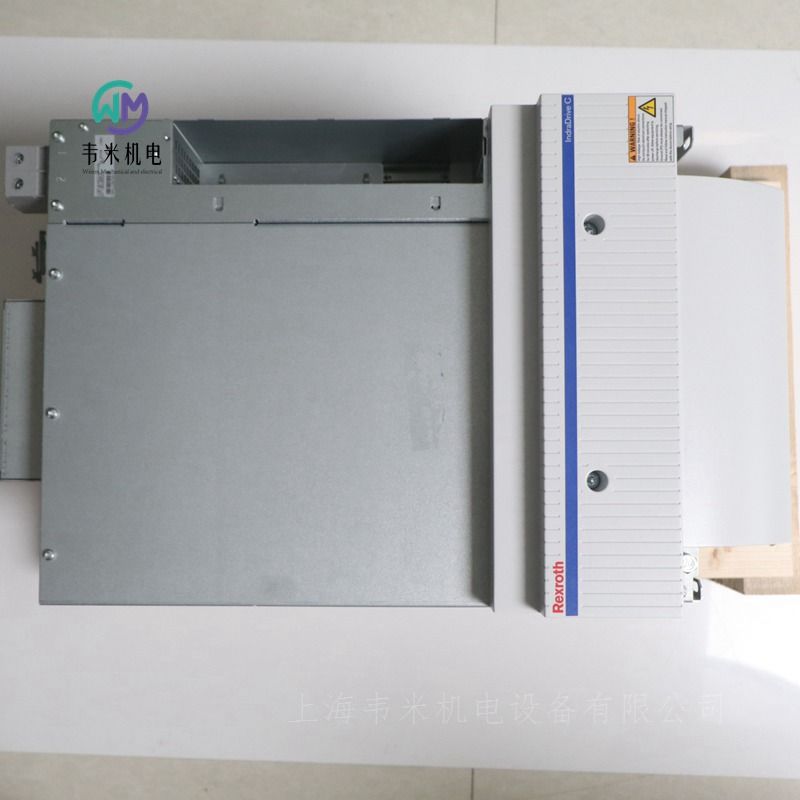

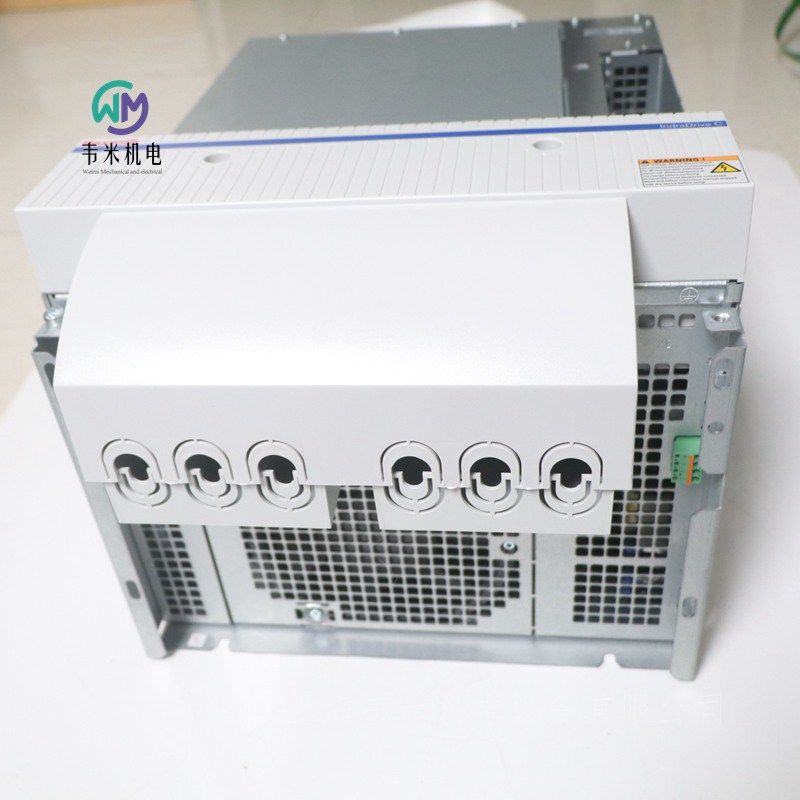

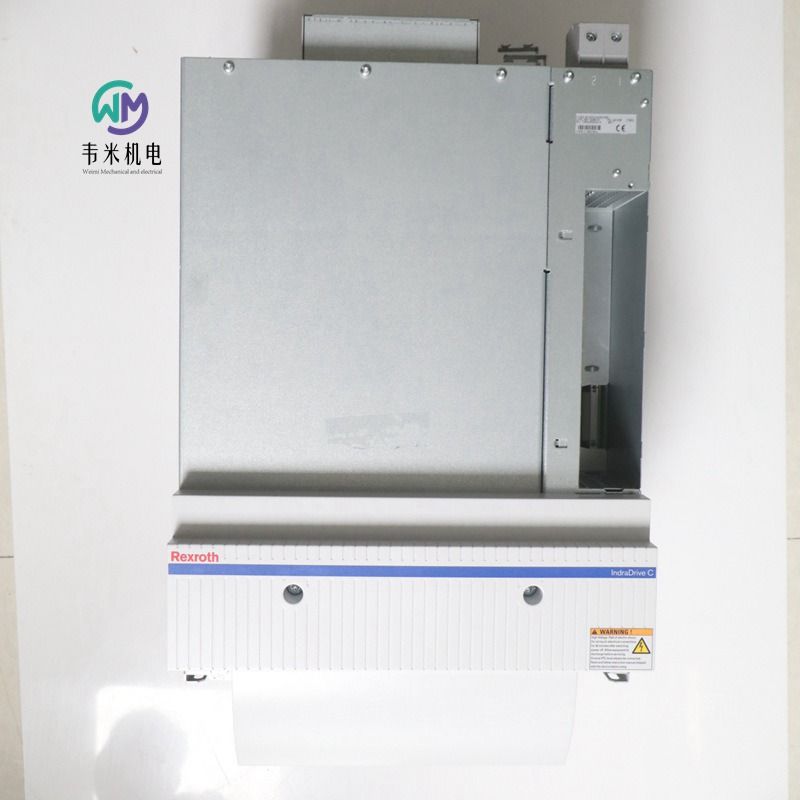

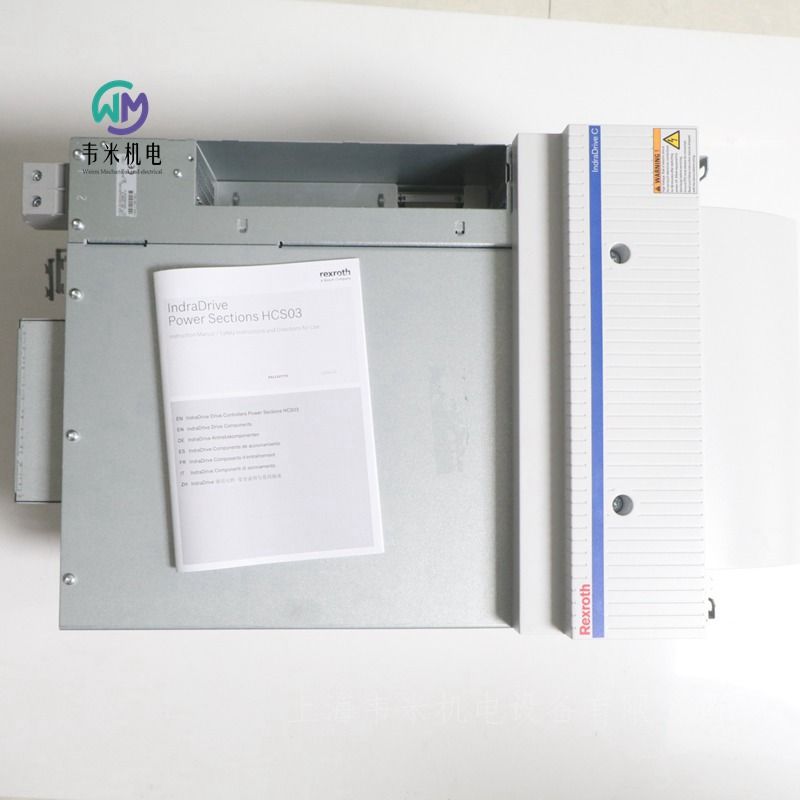

力士乐REXROTH变频器 HCS03.1E-W0210-A-05-NNBV
R911308415
IndraDrive C (HCS03) 变频器，210 A
IndraDrive C (HCS03) 变频器涵盖了高千瓦级功率范围。此装置设置了一个控制单元插槽，有各种接口，用于连接自动化环境，适用于编码器系统、安全技术和其他数字及模拟信息等。
1.5x 过载容量
紧凑型设计，适合于单轴应用
产品属性
冷却系统类型    内部空气冷却
电流 [A]    210
持续电流 [A]    145
宽度 [mm]    350
高度 [mm]    315
深度 [mm]    440
国际保护代码    IP20
标称电源频率 [Hz]    50-60
功率（无节流） [kW]    68
连续功率（无节流） [kW]    47
功率（带电源节流） [kW]    124
连续功率（带电源节流） [kW]    85
输出频率 (@4kHz 开关频率) [Hz]    0-400
输出频率 (@8kHz 开关频率) [Hz]    0-800
输出频率 (@12kHz 开关频率) [Hz]    0-1200
输出频率 (@16kHz 开关频率) [Hz]    0-1600
电源连接电压 (3 AC) [V]    400-500
输出电压    3 x AC 0 ... 480 V
重量 [kg]    39

力士乐REXROTH驱动系统C
力士乐REXROTH电源部分
R911298371 HCS02.1E-W0012-A-03-NNNN
R911298374 HCS02.1E-W0028-A-03-NNNN
R911298373 HCS02.1E-W0054-A-03-NNNN
R911298372 HCS02.1E-W0070-A-03-NNNN
R911308417 HCS03.1E-W0070-A-05-NNBV
R911308419 HCS03.1E-W0100-A-05-NNBV
R911308421 HCS03.1E-W0150-A-05-NNBV
R911308415 HCS03.1E-W0210-A-05-NNBV
3、力士乐REXROTH驱动系统M
（1）力士乐REXROTH单轴变频器
R911295323 HMS01.1N-W0020-A-07-NNNN
R911295324 HMS01.1N-W0036-A-07-NNNN
R911295325 HMS01.1N-W0054-A-07-NNNN
R911295326 HMS01.1N-W0070-A-07-NNNN
R911310462 HMS01.1N-W0110-A-07-NNNN
R911297164 HMS01.1N-W0150-A-07-NNNN
R911295328 HMS01.1N-W0210-A-07-NNNN
（2）力士乐REXROTH双轴变频器
R911306439 HMD01.1N-W0012-A-07-NNNN
R911295322 HMD01.1N-W0020-A-07-NNNN
R911298766 HMD01.1N-W0036-A-07-NNNN
（3）力士乐REXROTH电源
R911296724 HMV01.1E-W0030-A-07-NNNN
R911297424 HMV01.1E-W0075-A-07-NNNN
R911297425 HMV01.1E-W0120-A-07-NNNN
R911297460 HMV01.1R-W0018-A-07-NNNN
R911296725 HMV01.1R-W0045-A-07-NNNN
R911297426 HMV01.1R-W0065-A-07-NNNN
R911312757 HMV01.1R-W0120-A-07-NNNN

力士乐REXROTH电缆
R911388389 RL2-500CBB-NN-002,5
电机电缆
产品属性
W/O NAME    MS2X
W/O NAME    IndraDrive
电缆长度 [m]    2.5
动态弯曲半径    7.5xD
静态弯曲半径    5xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -30-80
环境温度（运行中） [°C]    -30-80
W/O NAME    1.0
重量 [kg]    0.6

力士乐REXROTH电缆
电机电缆
R911391526 RL2-500CBB-NN-002,3
产品属性
W/O NAME    MS2X
W/O NAME    IndraDrive
电缆长度 [m]    2.3
动态弯曲半径    7.5xD
静态弯曲半径    5xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -30-80
环境温度（运行中） [°C]    -30-80
W/O NAME    1.0
重量 [kg]    0.54

力士乐REXROTH电缆
R911391527 RL2-500CBB-NN-004,6
电机电缆
产品属性
W/O NAME    MS2X
W/O NAME    IndraDrive
电缆长度 [m]    4.6
动态弯曲半径    7.5xD
静态弯曲半径    5xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -30-80
环境温度（运行中） [°C]    -30-80
W/O NAME    1.0
重量 [kg]    1

力士乐REXROTH电缆
R911391530 RL2-542GBB-NN-004,6
电机电缆
产品属性
W/O NAME    MS2X
W/O NAME    IndraDrive
电缆长度 [m]    4.6
动态弯曲半径    7.5xD
静态弯曲半径    5xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -30-80
环境温度（运行中） [°C]    -30-80
W/O NAME    6
重量 [kg]    3.5

力士乐REXROTH电缆
R911392352 RL2-500CBB-NN-003,4
电机电缆
产品属性
W/O NAME    MS2X
W/O NAME    IndraDrive
电缆长度 [m]    3.4
动态弯曲半径    7.5xD
静态弯曲半径    5xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -30-80
环境温度（运行中） [°C]    -30-80
W/O NAME    1.0
重量 [kg]    0.78

力士乐REXROTH电缆
R911381691 RL2-025CBB-NN-015,0
电机电缆
产品属性
W/O NAME    MS2X
W/O NAME    IndraDrive
电缆长度 [m]    15.0
动态弯曲半径    7.5xD
静态弯曲半径    5xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -30-80
环境温度（运行中） [°C]    -30-80
W/O NAME    1.0
重量 [kg]    3.33

力士乐混合电缆：
RH2 电机混合电缆
RHB2 电机混合电缆
RKH IndraDrive Mi 混合电缆
力士乐控制和总线电缆
RKB 总线电缆
力士乐插头组
RGS 编码器插头
RHS 混合插头
RLS 电机插头


力士乐编码器电缆
RG2 编码器电缆
RKG 编码器电缆

力士乐REXROTH电缆
R911389633 RG2-500ABB-NN-006,1
编码器电缆
W/O NAME    MS2X
电缆长度 [m]    6.1
动态弯曲半径    7.5xD
静态弯曲半径    4xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -40-80
环境温度（运行中） [°C]    -20-80
W/O NAME    0.50
重量 [kg]    0.67


力士乐REXROTH动力电缆
电力电缆
电机配备带有标准现成电力电缆的接线盒。这些电源线有
直接连接或
带中间插头的连接
找到适合的电机/控制器组合的电缆类型名称。
选择长度
可用电缆长度：2至75米。
⇒ 订购时，只需电缆类型和所需长度即可。示例：IKG4020/10.5（=DKC的电力电缆，长度10.5米）。
注：带有两个中间连接的电机到驱动控制器的电缆连接的总长度等于75米。如果需要两个以上的中间连接，则可以减少总长度。
R911289899 IKG4020/015,0 (INS0542-INK0653-INS0459)
R911341722 IKG4009/050,0 (INS0681-INK0653-INS0459)
R911417376 IKG4060/005,0 (INS0481-INK0650-INS0459)
R911340813 IKG4145/010,0 (AEH/RKS-INK0653-RLS0722)
R911392865 IKG4117/004,0 (INS0481-INK0603-RLS0721)

力士乐REXROTH控制电缆IKS4103/020,0 (INS0672-REG0013-INS0760)
R911277917 IKS4103/020,0
伺服控制电缆




力士乐REXROTH混合电缆
混合电缆-用于通讯和电源
混合电缆和终端连接器显著减少安装工作量是IndraDrive Mi的优势之一，这是一种通过多以太网供电和通信的单电缆。提供的混合动力电缆RKH预装配了插入式连接器。编码接头可确保混合电缆的连接极性正确。从各种各样的连接电缆中，选择适合您应用的引出方向。带有一个或多个IndraDrive Mi的每条电缆均通过端子连接器RHS0014端接。
力士乐REXROTH混合电缆订货号和型号：
R911370934 RKH0011/003,5 (RHS0011-REH0800-RHS0011)


力士乐REXROTH控制电缆IKS0103/005,0 (INS0672-REG0013-INS0760)
R911260721 IKS0103/005,0
伺服控制电缆

力士乐REXROTH反馈电缆/编码器电缆
用于将电机的编码器与驱动器控制单元的编码器接口相连的电缆线
力士乐REXROTH反馈电缆订货号和型号：
R911310646 RKG4200/010,0 (RGS1001-REG0013-INS0760)
R911310645 RKG4200/005,0 (RGS1001-REG0013-INS0760)
R911338983 RKG4200/020,0 (RGS1001-REG0013-INS0760)
R911338984 RKG4200/025,0 (RGS1001-REG0013-INS0760)
R911394951 RKG0020/010,0 (INS0672+INK0448-INS0760)

力士乐REXROTH编码器电缆
R911376358 RKG4201/003,5 (RGS1001-REG0013-RGS1002)
电缆长度 [m]    3.5
动态弯曲半径    7.5xD
静态弯曲半径    4xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -40-80
环境温度（运行中） [°C]    -20-80
重量 [kg]    0.57

力士乐REXROTH电缆
FO电缆
直径 6mm
R911308243 RKO0101/010,0 (ROS0002-INK0435-ROS0002)


力士乐REXROTH动力电缆
用于连接电机和功率单元的电缆
当前的驱动器的陡峭开关脉冲边沿、结合长的动力电缆，经常导致电机端子上的瞬时过电压。通过在驱动器输出端使用电机滤波器，可以避免这种情况，并减小动力电缆的泄漏电流。
屏蔽联接器用于将动力电缆固定在驱动器上，以符合电磁兼容性的要求；同时，此附件还可用以减轻张力。
R911331348 RKL0019/005,0 (RLS1101-INK0653-RLS0746)
R911387342 RKL4302/050,0 (RLS1101-INK0653-RLS0722)
R911372032 RKL4305/015,0 (RLS1101-INK0653-RLS1102)
R911408320 RKL4322/050,0 (RLS1301-INK0603-RLS0721)
R911408531 RKL4328/050,0 (RLS1301-INK0604-RLS0723)
R911405709 RKL4332/050,0 (RLS1301-REL0113-RLS0723)
R911342674 RKL0014/005,0 (RLS1101-INK0653-RLS0745)
R911408267 RKL4321/040,0 (RLS1301-INK0602-RLS0721)


力士乐接口电缆
接口电缆-用于多以太网输出
接口电缆为了将数字I/O信号连接到IndraDrive Mi，请使用预先组装好的电缆RSK0010。电缆RKB0033（M12-M12）和RKB0044（M12-RJ45）可用于使用多以太网输出将额外的多以太网功能组件集成到IndraDrive Mi链中。
使用电缆RKB0033在安全技术区的起点连接安全技术。RBS0023插头连接到所有其他参与者。

力士乐REXROTH调试电缆
调试电缆 – 用于连接到一台 PC 机
在设备的启动或运行时，您可以直接将电脑或独立的控制端子与控制单元的 RS232 串行接口相连。
预装配的 PC 调试电缆 IKB0041 具有不同的长度， 长度分别为2 米、5 米、10 米和 15 米。
RKB0004 操作终端电缆的可选长度，分别为 2米、5 米和 15 米。
在安装调试或操作时，您可以直接将您的电脑与多个IndraDrive Mi 接口相连。用于连接电脑与 IndraDrive Mi 的电缆 RKB0006，已被预配置为 5 米的长度。
如需将数字 I/O 信号与 IndraDrive Mi 相连，则可使用长度为 3 米的 RKS-0010 电缆。




力士乐REXROTH接口模块
内联连接器插头
用于PROFIBUS DP的Rexroth内联总线耦合器，带数字输入和输出
PROFIBUS-DP连接
8个数字输入DC 24 V
4个数字输出DC 24 V
模块化可扩展，带嵌入式终端
描述
R-IL PB BK DI8 DO4-PAC总线耦合器是PROFIBUS-DP和在线安装系统之间的链路。
借助总线耦合器，您可以将内联终端连接到任何位置的现有PROFIBUS-DP。总线耦合器和内联终端与63个本地总线参与者组成一个站点，其中总线耦合器的输入和输出被视为一本地总线参与者。
特征
通过9针D-SUB插座进行PROFIBUS连接
PROFIBUS接口物理RS 485
PROFIBUS接口和逻辑的电流隔离
适用于1级和2级大师的DP/V1
数据传输速度为9.6 kBit/s，可达12 MBit/s（自动检测）
用于设置PROFIBUS地址的旋转编码器开关
支持PROFIBUS地址0至126
GSD文件中的设备描述
功能
八个数字输入
四个数字输出
诊断和状态指示灯
本地总线中的自动波特率检测（500 kBit/s或2 MBit/s）
用于PROFIBUS DP的力士乐内联总线耦合器，具有八个数字输入和四个数字输出，包括端板和插头
一般数据
外壳尺寸（宽x高x深）80 mm x 121 mm x 70 mm
重量320克（包括插头）
环境温度（操作）-25°C至+60°C
环境温度（储存）-45°C至+85°C
湿度（操作/储存/运输））10%至95%，符合DIN EN 61131-2
空气压力（操作/储存/运输）70 kPa至106 kPa（高达3000 m/NN）
根据IEC 60529，防护等级为IP20
根据VDE 0106和IEC 60536
响应时间（顺序I/O）典型值为4毫秒
连接数据内联插头
连接类型拉伸弹簧端子
导线横截面0.2 mm2-1.5 mm2（刚性或柔性），AWG 24-16
每个工作站的所有I/O数据总计488字节
总线耦合器系统边界
本地总线中的传输速率500 kBit/s或2 MBit/s（自动检测）
过程数据的数量244字节（输入）
244字节（输出）
参数数据的数量237字节
配置数据数237字节
可到达参与者的数量61（加上总线耦合器上的两个参与者）
UL的电源（7.5 V）0.8 A
UANA的电源0.5 A
电源至美国8 A
UM电源8 A
*参考总线耦合器的1字节参数和配置数据。
系统数据
本地总线中的传输速率500 kBit/s或2 MBit/s（自动检测）
PROFIBUS DP接口
铜电缆（RS-485），通过D-SUB屏蔽插头连接；供应潜力隔离；直接连接到工作接地的屏蔽。
R911170402 R-IL PB BK DI8 DO4-PAC
R911172194 R-IL PB BK DI8 DO4/CN-PAC

力士乐REXROTH温度模块R-IB IL TEMP 2 UTH-PAC
R911170431
R-IB IL 通信模块
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性
连接类型    弹簧连接
连接技术    2 线技术
通道数量    2
宽度 [mm]    12.2
高度 [mm]    136.8
深度 [mm]    71.5
国际保护代码    IP20
支持的协议：    B、C、E、J、K、L、N、R、S、T、U、W、HK
显示测量值    16 位（15 位+符号）13 位（12 位+符号）16 位（15 位+符号）
导体截面    starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%]    10-95
允许湿度（运输中） [%]    10-95
环境温度（储存和运输时） [°C]    -25-85
环境温度（运行中） [°C]    -25-55
压缩空气（运行）    70-106 kPa（海拔3000米以下）
重量 [kg]    0.1

力士乐REXROTH数字输入模块R-IB IL 24 DI 16-PAC
R911170752
数字输入模块
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性：
连接类型    弹簧连接
连接技术    2、3 线技术
通道数量    16
宽度 [mm]    48.8
高度 [mm]    140.5
深度 [mm]    71.5
国际保护代码    IP20
导体截面    starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%]    10-95
允许湿度（运输中） [%]    10-95
环境温度（储存和运输时） [°C]    -25-85
环境温度（运行中） [°C]    -25-55
压缩空气（运行）    70-106 kPa（海拔3000米以下）
重量 [kg]    0.24

力士乐REXROTH数字输出模块R-IB IL 24 DO 16-PAC
R911170757
R-IB IL数字输出模块
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性
连接类型    弹簧连接
连接技术    2、3 线技术
通道数量    16
宽度 [mm]    48.8
高度 [mm]    140.5
深度 [mm]    71.5
国际保护代码    IP20
分段电路过载/短路保护    电子的; 通过四个 4 通道驱动器
总电流 [A]    8
导体截面    starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%]    10-95
允许湿度（运输中） [%]    10-95
环境温度（储存和运输时） [°C]    -25-85
环境温度（运行中） [°C]    -25-55
压缩空气（运行）    70-106 kPa（海拔3000米以下）
压缩空气（存储/运输）    70-106 kPa（海拔3000米以下）
重量 [kg]    0.24

力士乐REXROTH数字输出模块R-IB IL 24 DO 32/HD-PAC
R911170768
R-IB IL 数字输出
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性
连接类型    弹簧连接
连接技术    1 线技术
通道数量    32
宽度 [mm]    48.8
高度 [mm]    120
深度 [mm]    71.5
国际保护代码    IP20
分段电路过载/短路保护    电子的; 通过八个 4 通道驱动器
总电流 [A]    8
导体截面    starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%]    10-95
允许湿度（运输中） [%]    10-95
环境温度（储存和运输时） [°C]    -25-85
环境温度（运行中） [°C]    -25-55
压缩空气（运行）    70-106 kPa（海拔3000米以下）
压缩空气（存储/运输）    70-106 kPa（海拔3000米以下）
重量 [kg]    0.23

力士乐REXROTH现场总线耦合器R-IL S3 BK DI8 DO4-PAC
R911170875
内联连接器插头
根据 EN 61131-2 类型 1
力士乐I/O系统的模块化、紧凑型设备配置为您提供了*大的灵活性，使您能够经济高效地实施个人机器概念。I/O模块具有坚固的设计和机械结构，易于使用，反应时间快，安装快速-无论是在控制柜中还是在现场。开放的通信标准允许可用性集成I/O模块。
产品属性
通信    Sercos S/IP
连接类型    弹簧连接
连接技术    2、3 线技术
通道数量    12
宽度 [mm]    80
高度 [mm]    120
深度 [mm]    71.5
国际保护代码    IP20
输出短路保护、过载保护    输出驱动器中的续流电路
总电流 [A]    2
导体截面    刚性:0.08-0.5 mm²,柔性：0.08-0.5 mm²,AWG：2816
允许湿度（储存时） [%]    10-95
允许湿度（运输中） [%]    10-95
环境温度（储存和运输时） [°C]    -45-85
环境温度（运行中） [°C]    -25-60
压缩空气（运行）    70-106 kPa（海拔3000米以下）
重量 [kg]    0.34


力士乐REXROTH数字输入模块 S20-DI-32/1
R911172533
数字输入模块，32 个输入端，24 V DC，1 线连接技术，
53.6 mm 结构宽度
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现短的循环时间和高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
产品属性
连接类型    推入
连接技术    1 线技术
通道数量    32
宽度 [mm]    53.6
高度 [mm]    54
深度 [mm]    126.1
国际保护代码    IP20
信号电压 "0" [V]    -3-5
信号电压 "1" [V]    11-30
额定输入电压 [V DC]    24
逻辑电压 Ubus [V DC]    5
导体截面    刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%]    5-95
允许湿度（运输中） [%]    5-95
环境温度（储存和运输时） [°C]    -40-85
环境温度（运行中） [°C]    -25-60
重量 [kg]    0.23
