力士乐电源滤波器HNF01.2D-F240-R0094-A-480-NNNN，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

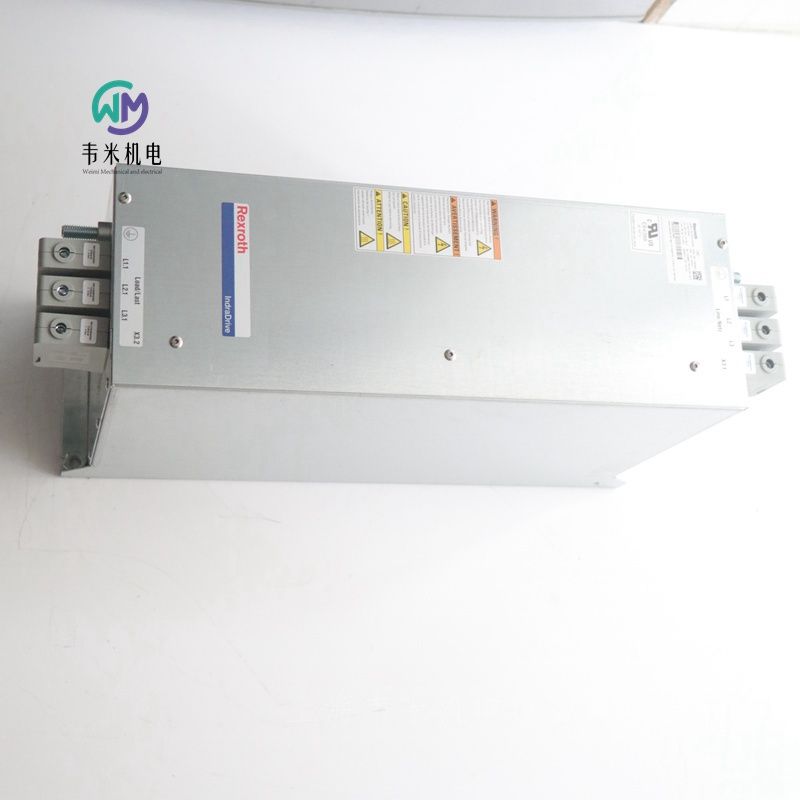

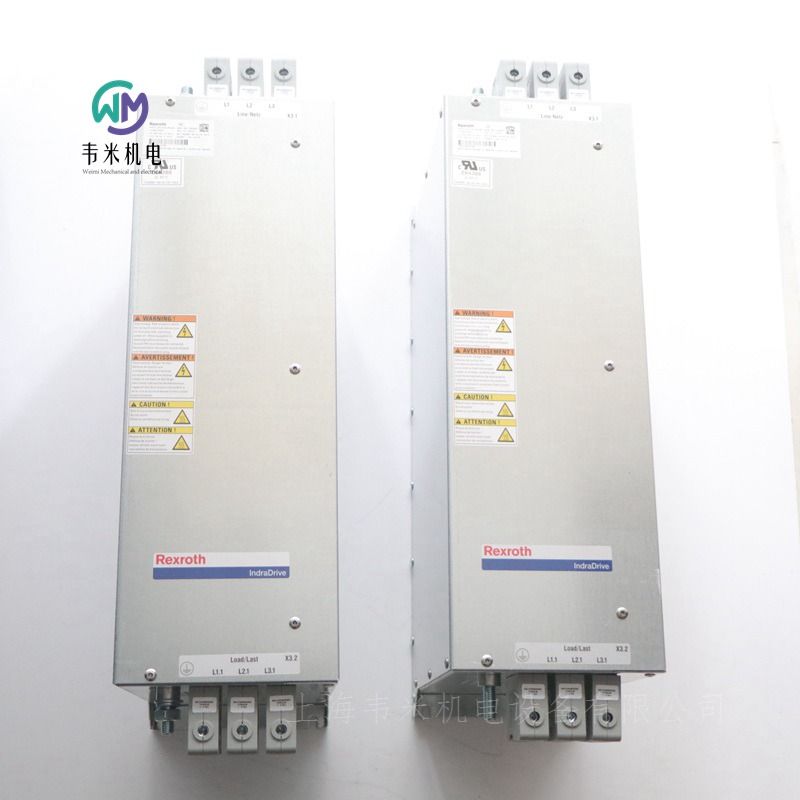

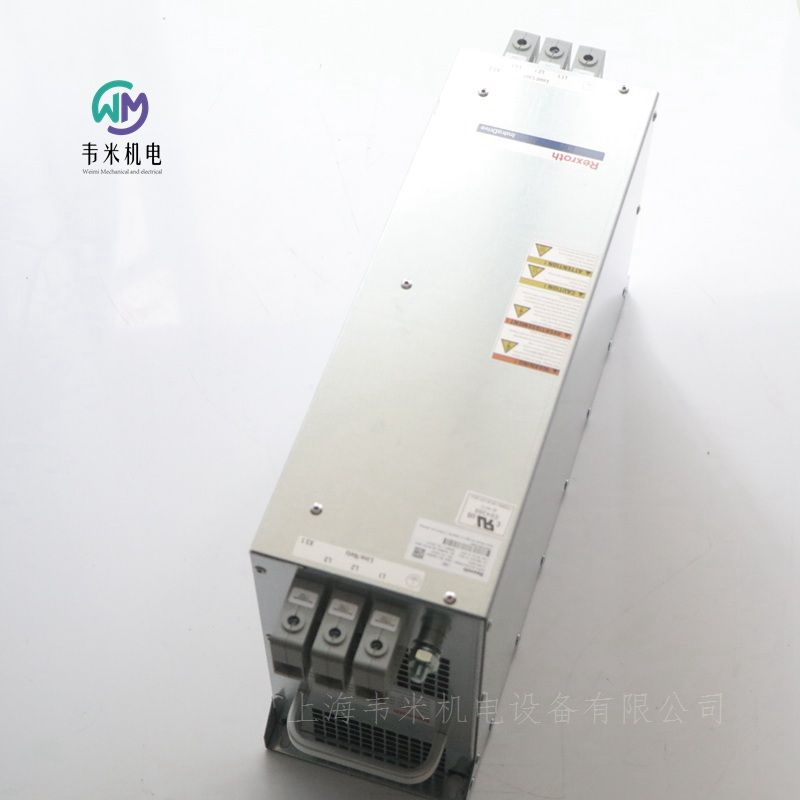

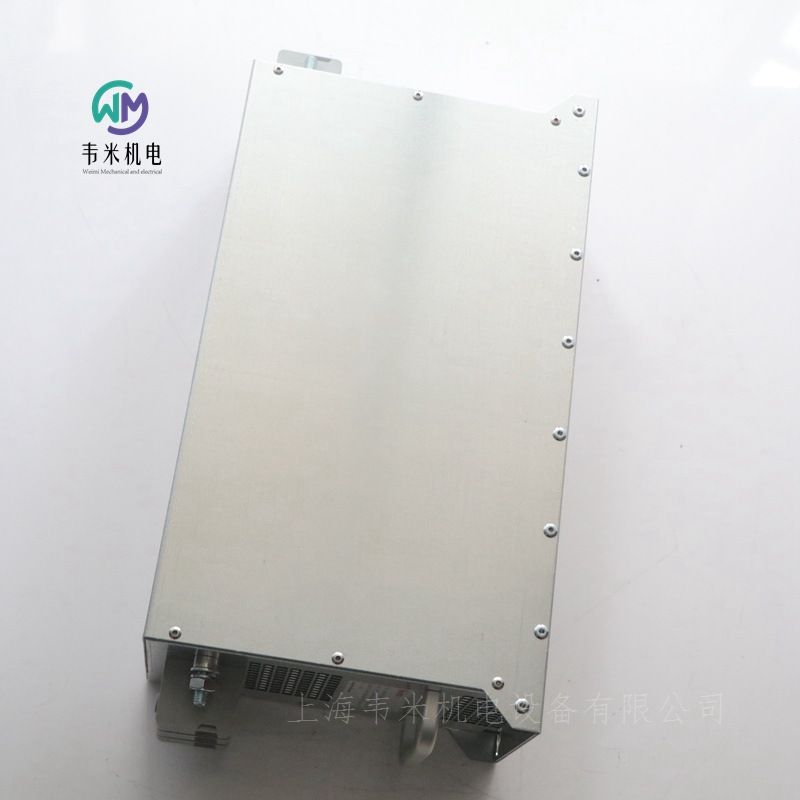

力士乐REXROTH电源滤波器
R911380993 HNF01.2D-F240-R0094-A-480-NNNN
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现无故障运行。
适用于 IndraDrive C, HCS02
适用于 IndraDrive C, HCS03
适用于 IndraDrive M, HMV01
适用于 IndraDrive C, HCS02
适用于 IndraDrive C, HCS03
适用于 IndraDrive M, HMV01
产品特性
电源 再生
连续电流[A] 94
额定电流[A] 94
电源电压（3 AC）[V] 380-480
EMC领域 符合 DIN EN 61800-3 标准 C2 类的要求，扩展频率范围符合生产环境标准 EMC ILA
适用范围 6轴，电缆长度大240米
重量[kg] 17
力士乐REXROTH电源滤波器
⑴、力士乐REXROTH电源滤波器HNF01
R911313895 HNF01.1A-A075-E0309-A-500-NNNN
R911307937 HNF01.1A-F240-E0051-A-480-NNNN
R911306437 HNF01.1A-F240-E0125-A-480-NNNN
R911323448 HNF01.1A-F240-E0125-A-480-S002
R911307938 HNF01.1A-F240-E0202-A-480-NNNN
R911306539 HNF01.1A-F240-R0026-A-480-NNNN
R911306533 HNF01.1A-F240-R0065-A-480-NNNN
R911306295 HNF01.1A-F240-R0094-A-480-NNNN
R911315536 HNF01.1A-H350-R0180-A-480-NNNN
R911316974 HNF01.1A-M750-R0300-A-480-NNIT
R911307413 HNF01.1A-M750-R0300-A-480-NNNN
R911306532 HNF01.1A-M900-E0051-A-480-NNNN
R911306436 HNF01.1A-M900-E0125-A-480-NNNN
R911306536 HNF01.1A-M900-E0202-A-480-NNNN
R911306535 HNF01.1A-M900-R0026-A-480-NNNN
R911306534 HNF01.1A-M900-R0065-A-480-NNNN
R911306296 HNF01.1A-M900-R0094-A-480-NNNN
R911316975 HNF01.1A-N1K0-R0450-A-480-NNIT
R911307411 HNF01.1A-N1K0-R0450-A-480-NNNN
R911316977 HNF01.1A-N1K0-R0650-A-480-NNIT
R911307410 HNF01.1A-N1K0-R0650-A-480-NNNN
R911316978 HNF01.1A-P2K0-R0800-A-480-NNIT
R911307412 HNF01.1A-P2K0-R0800-A-480-NNNN
R911316979 HNF01.1A-P2K0-R1200-A-480-NNIT
R911307415 HNF01.1A-P2K0-R1200-A-480-NNNN
R911316038 HNF01.1A-P2K0-R1200-A-480-NNNN/S148
R911336754 HNF01.1B-A100-E0300-N-480-NNNN
R911336755 HNF01.1B-A100-E0580-N-480-NNNN
R911336756 HNF01.1B-A100-E0740-N-480-NNNN
R911337618 HNF01.2D-F240-E0051-A-480-NNNN
R911337620 HNF01.2D-F240-E0125-A-480-NNNN
R911337619 HNF01.2D-M900-E0051-A-480-NNNN
R911338254 HNF01.2D-M900-E0125-A-480-NNNN
R911380993 HNF01.2D-F240-R0094-A-480-NNNN
⑵、力士乐REXROTH电源滤波器HNS02
R911315176 HNS02.1A-Q200-R0023-A-480-NNNN
⑶、力士乐REXROTH电源滤波器HNF05
R911377928 HNF05.1A-500N-R0150-N-A5-NNNN
R911377930 HNF05.1A-500N-R0180-N-A5-NNNN
R911346274 HNF05.1A-500N-R0250-N-A4-NNNN
R911377931 HNF05.1A-500N-R0250-N-A5-NNNN
R911346272 HNF05.1A-500N-R0320-N-A4-NNNN
R911377932 HNF05.1A-500N-R0320-N-A5-NNNN
R911345633 HNF05.1A-500N-R0400-N-A4-NNNN
R911377933 HNF05.1A-500N-R0400-N-A5-NNNN
R911345634 HNF05.1A-500N-R0600-N-A4-NNNN
R911377934 HNF05.1A-500N-R0600-N-A5-NNNN
R911345635 HNF05.1A-500N-R1000-N-A4-NNNN
R911377936 HNF05.1A-500N-R1000-N-A5-NNNN
R911377937 HNF05.1A-500N-R1600-N-A5-NNNN
R911377974 HNF05.1E-500N-R0150-N-A5-NNNN
R911377975 HNF05.1E-500N-R0180-N-A5-NNNN
R911377980 HNF05.1E-500N-R0250-N-A5-NNNN
R911377981 HNF05.1E-500N-R0320-N-A5-NNNN
R911377982 HNF05.1E-500N-R0400-N-A5-NNNN
R911377983 HNF05.1E-500N-R0600-N-A5-NNNN
R911377984 HNF05.1E-500N-R1000-N-A5-NNNN
R911377985 HNF05.1E-500N-R1600-N-A5-NNNN
⑷、力士乐REXROTH电源滤波器HNK01
R911329317 BGR HNK01.1A E0080/E0106 ZUBEHOER
R911305935 HNK01.1A-A075-E0050-A-500-NNNN
R911305936 HNK01.1A-A075-E0080-A-500-NNNN
R911305937 HNK01.1A-A075-E0106-A-500-NNNN
R911305938 HNK01.1A-A075-E0146-A-500-NNNN
⑸、力士乐REXROTH电源滤波器NFD03
R911286917 NFD03.1-480-007
R911286918 NFD03.1-480-016
R911286919 NFD03.1-480-030
R911286920 NFD03.1-480-055
R911286922 NFD03.1-480-075
R911286923 NFD03.1-480-130
R911286924 NFD03.1-480-180
R911286925 NFD03.1-480-250
力士乐REXROTH动力电缆
电力电缆
电机配备带有标准现成电力电缆的接线盒。这些电源线有
直接连接或
带中间插头的连接
找到适合的电机/控制器组合的电缆类型名称。
选择长度
可用电缆长度：2至75米。
⇒ 订购时，只需电缆类型和所需长度即可。示例：IKG4020/10.5（=DKC的电力电缆，长度10.5米）。
注：带有两个中间连接的电机到驱动控制器的电缆连接的总长度等于75米。如果需要两个以上的中间连接，则可以减少总长度。
R911289899 IKG4020/015,0 (INS0542-INK0653-INS0459)
R911341722 IKG4009/050,0 (INS0681-INK0653-INS0459)
R911417376 IKG4060/005,0 (INS0481-INK0650-INS0459)
R911340813 IKG4145/010,0 (AEH/RKS-INK0653-RLS0722)
R911392865 IKG4117/004,0 (INS0481-INK0603-RLS0721)
力士乐REXROTH控制电缆IKS4103/020,0 (INS0672-REG0013-INS0760)
R911277917 IKS4103/020,0
伺服控制电缆
力士乐REXROTH混合电缆
混合电缆-用于通讯和电源
混合电缆和终端连接器显著减少安装工作量是IndraDrive Mi的优势之一，这是一种通过多以太网供电和通信的单电缆。提供的混合动力电缆RKH预装配了插入式连接器。编码接头可确保混合电缆的连接极性正确。从各种各样的连接电缆中，选择适合您应用的引出方向。带有一个或多个IndraDrive Mi的每条电缆均通过端子连接器RHS0014端接。
力士乐REXROTH混合电缆订货号和型号：
R911370934 RKH0011/003,5 (RHS0011-REH0800-RHS0011)
力士乐REXROTH控制电缆IKS0103/005,0 (INS0672-REG0013-INS0760)
R911260721 IKS0103/005,0
伺服控制电缆
力士乐REXROTH反馈电缆/编码器电缆
用于将电机的编码器与驱动器控制单元的编码器接口相连的电缆线
力士乐REXROTH反馈电缆订货号和型号：
R911310646 RKG4200/010,0 (RGS1001-REG0013-INS0760)
R911310645 RKG4200/005,0 (RGS1001-REG0013-INS0760)
R911338983 RKG4200/020,0 (RGS1001-REG0013-INS0760)
R911338984 RKG4200/025,0 (RGS1001-REG0013-INS0760)
R911394951 RKG0020/010,0 (INS0672+INK0448-INS0760)
力士乐REXROTH编码器电缆
R911376358 RKG4201/003,5 (RGS1001-REG0013-RGS1002)
电缆长度 [m] 3.5
动态弯曲半径 7.5xD
静态弯曲半径 4xD
弯曲周期 5 百万
环境温度（储存和运输时） [°C] -40-80
环境温度（运行中） [°C] -20-80
重量 [kg] 0.57
力士乐REXROTH电缆
FO电缆
直径 6mm
R911308243 RKO0101/010,0 (ROS0002-INK0435-ROS0002)
力士乐REXROTH动力电缆
用于连接电机和功率单元的电缆
当前的驱动器的陡峭开关脉冲边沿、结合长的动力电缆，经常导致电机端子上的瞬时过电压。通过在驱动器输出端使用电机滤波器，可以避免这种情况，并减小动力电缆的泄漏电流。
屏蔽联接器用于将动力电缆固定在驱动器上，以符合电磁兼容性的要求；同时，此附件还可用以减轻张力。
R911331348 RKL0019/005,0 (RLS1101-INK0653-RLS0746)
R911387342 RKL4302/050,0 (RLS1101-INK0653-RLS0722)
R911372032 RKL4305/015,0 (RLS1101-INK0653-RLS1102)
R911408320 RKL4322/050,0 (RLS1301-INK0603-RLS0721)
R911408531 RKL4328/050,0 (RLS1301-INK0604-RLS0723)
R911405709 RKL4332/050,0 (RLS1301-REL0113-RLS0723)
R911342674 RKL0014/005,0 (RLS1101-INK0653-RLS0745)
R911408267 RKL4321/040,0 (RLS1301-INK0602-RLS0721)
力士乐接口电缆
接口电缆-用于多以太网输出
接口电缆为了将数字I/O信号连接到IndraDrive Mi，请使用预先组装好的电缆RSK0010。电缆RKB0033（M12-M12）和RKB0044（M12-RJ45）可用于使用多以太网输出将额外的多以太网功能组件集成到IndraDrive Mi链中。
使用电缆RKB0033在安全技术区的起点连接安全技术。RBS0023插头连接到所有其他参与者。
力士乐REXROTH调试电缆
调试电缆 – 用于连接到一台 PC 机
在设备的启动或运行时，您可以直接将电脑或独立的控制端子与控制单元的 RS232 串行接口相连。
预装配的 PC 调试电缆 IKB0041 具有不同的长度， 长度分别为2 米、5 米、10 米和 15 米。
RKB0004 操作终端电缆的可选长度，分别为 2米、5 米和 15 米。
在安装调试或操作时，您可以直接将您的电脑与多个IndraDrive Mi 接口相连。用于连接电脑与 IndraDrive Mi 的电缆 RKB0006，已被预配置为 5 米的长度。
如需将数字 I/O 信号与 IndraDrive Mi 相连，则可使用长度为 3 米的 RKS-0010 电缆。
力士乐REXROTH接口模块
内联连接器插头
用于PROFIBUS DP的Rexroth内联总线耦合器，带数字输入和输出
PROFIBUS-DP连接
8个数字输入DC 24 V
4个数字输出DC 24 V
模块化可扩展，带嵌入式终端
描述
R-IL PB BK DI8 DO4-PAC总线耦合器是PROFIBUS-DP和在线安装系统之间的链路。
借助总线耦合器，您可以将内联终端连接到任何位置的现有PROFIBUS-DP。总线耦合器和内联终端与63个本地总线参与者组成一个站点，其中总线耦合器的输入和输出被视为一本地总线参与者。
特征
通过9针D-SUB插座进行PROFIBUS连接
PROFIBUS接口物理RS 485
PROFIBUS接口和逻辑的电流隔离
适用于1级和2级大师的DP/V1
数据传输速度为9.6 kBit/s，可达12 MBit/s（自动检测）
用于设置PROFIBUS地址的旋转编码器开关
支持PROFIBUS地址0至126
GSD文件中的设备描述
功能
八个数字输入
四个数字输出
诊断和状态指示灯
本地总线中的自动波特率检测（500 kBit/s或2 MBit/s）
用于PROFIBUS DP的力士乐内联总线耦合器，具有八个数字输入和四个数字输出，包括端板和插头
一般数据
外壳尺寸（宽x高x深）80 mm x 121 mm x 70 mm
重量320克（包括插头）
环境温度（操作）-25°C至+60°C
环境温度（储存）-45°C至+85°C
湿度（操作/储存/运输））10%至95%，符合DIN EN 61131-2
空气压力（操作/储存/运输）70 kPa至106 kPa（高达3000 m/NN）
根据IEC 60529，防护等级为IP20
根据VDE 0106和IEC 60536
响应时间（顺序I/O）典型值为4毫秒
连接数据内联插头
连接类型拉伸弹簧端子
导线横截面0.2 mm2-1.5 mm2（刚性或柔性），AWG 24-16
每个工作站的所有I/O数据总计488字节
总线耦合器系统边界
本地总线中的传输速率500 kBit/s或2 MBit/s（自动检测）
过程数据的数量244字节（输入）
244字节（输出）
参数数据的数量237字节
配置数据数237字节
可到达参与者的数量61（加上总线耦合器上的两个参与者）
UL的电源（7.5 V）0.8 A
UANA的电源0.5 A
电源至美国8 A
UM电源8 A
*参考总线耦合器的1字节参数和配置数据。
系统数据
本地总线中的传输速率500 kBit/s或2 MBit/s（自动检测）
PROFIBUS DP接口
铜电缆（RS-485），通过D-SUB屏蔽插头连接；供应潜力隔离；直接连接到工作接地的屏蔽。
R911170402 R-IL PB BK DI8 DO4-PAC
R911172194 R-IL PB BK DI8 DO4/CN-PAC
力士乐REXROTH接口模块R-IB IL TEMP 2 UTH-PAC
R911170431
温度模块
R-IB IL 通信模块
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性
连接类型 弹簧连接
连接技术 2 线技术
通道数量 2
宽度 [mm] 12.2
高度 [mm] 136.8
深度 [mm] 71.5
国际保护代码 IP20
支持的协议： B、C、E、J、K、L、N、R、S、T、U、W、HK
显示测量值 16 位（15 位+符号）13 位（12 位+符号）16 位（15 位+符号）
导体截面 starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 10-95
允许湿度（运输中） [%] 10-95
环境温度（储存和运输时） [°C] -25-85
环境温度（运行中） [°C] -25-55
压缩空气（运行） 70-106 kPa（海拔3000米以下）
重量 [kg] 0.1
力士乐REXROTH接口模块 R-IB IL 24 DI 16-PAC
R911170752
数字输入模块
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性：
连接类型 弹簧连接
连接技术 2、3 线技术
通道数量 16
宽度 [mm] 48.8
高度 [mm] 140.5
深度 [mm] 71.5
国际保护代码 IP20
导体截面 starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 10-95
允许湿度（运输中） [%] 10-95
环境温度（储存和运输时） [°C] -25-85
环境温度（运行中） [°C] -25-55
压缩空气（运行） 70-106 kPa（海拔3000米以下）
重量 [kg] 0.24
力士乐REXROTH接口模块 R-IB IL 24 DO 16-PAC
R911170757
R-IB IL数字输出模块
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性
连接类型 弹簧连接
连接技术 2、3 线技术
通道数量 16
宽度 [mm] 48.8
高度 [mm] 140.5
深度 [mm] 71.5
国际保护代码 IP20
分段电路过载/短路保护 电子的; 通过四个 4 通道驱动器
总电流 [A] 8
导体截面 starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 10-95
允许湿度（运输中） [%] 10-95
环境温度（储存和运输时） [°C] -25-85
环境温度（运行中） [°C] -25-55
压缩空气（运行） 70-106 kPa（海拔3000米以下）
压缩空气（存储/运输） 70-106 kPa（海拔3000米以下）
重量 [kg] 0.24
力士乐REXROTH接口模块 R-IB IL 24 DO 32/HD-PAC
R911170768
R-IB IL 数字输出
内联连接器插头
力士乐 I/O 系统的模块化、紧凑型设备结构为您提供*大的灵活性，以经济高效地实施您的定制机器方案。I/O 模块具有坚固的设计和机械结构、易于操作、响应时间快且安装快捷 - 无论是在控制柜中还是在现场。开放式通信标准使您能够以*大的可用性完美地集成 I/O 模块。
产品属性
连接类型 弹簧连接
连接技术 1 线技术
通道数量 32
宽度 [mm] 48.8
高度 [mm] 120
深度 [mm] 71.5
国际保护代码 IP20
分段电路过载/短路保护 电子的; 通过八个 4 通道驱动器
总电流 [A] 8
导体截面 starr:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 10-95
允许湿度（运输中） [%] 10-95
环境温度（储存和运输时） [°C] -25-85
环境温度（运行中） [°C] -25-55
压缩空气（运行） 70-106 kPa（海拔3000米以下）
压缩空气（存储/运输） 70-106 kPa（海拔3000米以下）
重量 [kg] 0.23
力士乐REXROTH接口模块 R-IL S3 BK DI8 DO4-PAC
R911170875
内联连接器插头
根据 EN 61131-2 类型 1
力士乐I/O系统的模块化、紧凑型设备配置为您提供了*大的灵活性，使您能够经济高效地实施个人机器概念。I/O模块具有坚固的设计和机械结构，易于使用，反应时间快，安装快速-无论是在控制柜中还是在现场。开放的通信标准允许可用性集成I/O模块。
通信 Sercos S/IP
连接类型 弹簧连接
连接技术 2、3 线技术
通道数量 12
宽度 [mm] 80
高度 [mm] 120
深度 [mm] 71.5
国际保护代码 IP20
输出短路保护、过载保护 输出驱动器中的续流电路
总电流 [A] 2
导体截面 刚性:0.08-0.5 mm²,柔性：0.08-0.5 mm²,AWG：2816
允许湿度（储存时） [%] 10-95
允许湿度（运输中） [%] 10-95
环境温度（储存和运输时） [°C] -45-85
环境温度（运行中） [°C] -25-60
压缩空气（运行） 70-106 kPa（海拔3000米以下）
重量 [kg] 0.34
力士乐REXROTH数字输入模块 S20-DI-32/1
R911172533
数字输入模块，32 个输入端，24 V DC，1 线连接技术，
53.6 mm 结构宽度
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现短的循环时间和高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
产品属性
连接类型 推入
连接技术 1 线技术
通道数量 32
宽度 [mm] 53.6
高度 [mm] 54
深度 [mm] 126.1
国际保护代码 IP20
信号电压 "0" [V] -3-5
信号电压 "1" [V] 11-30
额定输入电压 [V DC] 24
逻辑电压 Ubus [V DC] 5
导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 5-95
允许湿度（运输中） [%] 5-95
环境温度（储存和运输时） [°C] -40-85
环境温度（运行中） [°C] -25-60
重量 [kg] 0.23
力士乐REXROTH模拟输出模块 S20-AO-8
R911172538
模拟输出模块，8 个输出端：
0-10 V，±10 V，0-5 V，±5 V，0-20 mA，4-20 mA，±20 mA，2 线连接技术
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现*短的循环时间和*高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
连接类型 推入
连接技术 2 线技术，屏蔽，双绞线
通道数量 8
宽度 [mm] 53.6
高度 [mm] 54
深度 [mm] 126.1
国际保护代码 IP20
A/D 转换时间 5 µs
电压输出端信号 0-20mA； ±20mA； 4-20mA
逻辑电压 Ubus [V DC] 5
导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 5-95
允许湿度（运输中） [%] 5-95
环境温度（储存和运输时） [°C] -40-85
环境温度（运行中） [°C] -25-60
重量 [kg] 0.28
力士乐REXROTH数字输出模块 S20-DO-16/1
R911172542
数字输出模块，16 个输出端，24 V DC，500 mA，1 线连接技术
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现*短的循环时间和*高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
产品属性
连接类型 推入
连接技术 1 线技术
通道数量 16
每通道*大输出电流 [A] 0.5
宽度 [mm] 35
高度 [mm] 54
深度 [mm] 126.1
国际保护代码 IP20
额定输出电压 [V DC] 24
逻辑电压 Ubus [V DC] 5
导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 5-95
允许湿度（运输中） [%] 5-95
环境温度（储存和运输时） [°C] -40-85
环境温度（运行中） [°C] -25-60
重量 [kg] 0.19
力士乐REXROTH模拟输入模块 S20-AI-4-I
R911173249
模拟输入模块，4 个输入端，4-20mA，±20mA，2 线连接技术
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现*短的循环时间和*高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
产品属性
连接类型 推入
连接技术 2、3、4 线技术（屏蔽）
通道数量 4
宽度 [mm] 35
高度 [mm] 54
深度 [mm] 126.1
国际保护代码 IP20
输入滤波器极限频率 [kHz] 12
A/D 转换时间 31.25 µs
W/O NAME [mA] ≤ 250
电压输入端信号 0-20mA4-20mA-20-20mA
W/O NAME [V DC] 5-5.5
逻辑电压 Ubus [V DC] 5
导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
过载保护 否，*大 ±5,2 V DC, Imax = 50 mA
允许湿度（储存时） [%] 5-95
允许湿度（运输中） [%] 5-95
环境温度（储存和运输时） [°C] -40-85
环境温度（运行中） [°C] -25-60
重量 [kg] 0.2
力士乐REXROTH磁场汇流模型 S20-S3-BK+
R911173318
S20 总线耦合器
用于 sercos 的总线耦合器 + 扩展功能
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现*短的循环时间和*高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
产品属性
通信 Sercos S/IP
连接类型 推入
现场总线通信协议 Sercos
宽度 [mm] 45
高度 [mm] 74
深度 [mm] 125.9
国际保护代码 IP20
UBus 电源 [A] 2
逻辑电源 UL [V DC] 24
导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²
允许湿度（储存时） [%] 5-95
允许湿度（运输中） [%] 5-95
环境温度（储存和运输时） [°C] -40-85
环境温度（运行中） [°C] -25-55
重量 [kg] 0.22
力士乐REXROTH模拟 I/O 模块 S20-AIAO-2
R911173743
模拟输入/输出模块，2 个输入端，2 个输出端，电流/电压信号
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现*短的循环时间和*高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
产品属性
连接类型 推入
连接技术 2 线技术，屏蔽
通道数量 2
宽度 [mm] 35
高度 [mm] 54
深度 [mm] 126.1
国际保护代码 IP20
过程数据更新 [µs] 150
输入滤波器极限频率 [kHz] 12
A/D 转换时间 2 µs
电压输入端信号 0-20mA； ±20mA； 4-20mA
电压输出端信号 0-20mA； ±20mA； 4-20mA
逻辑电压 Ubus [V DC] 5
导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
过载保护 否，*大 ±5,2 V DC, Imax = 50 mA
允许湿度（储存时） [%] 5-95
允许湿度（运输中） [%] 5-95
环境温度（储存和运输时） [°C] -40-85
环境温度（运行中） [°C] -25-60
重量 [kg] 0.19
力士乐REXROTH电源 VAU01.1U-024-024-240-NN
R911171024
VAU不间断电源
用于 VPP 和 VPB 设备的不间断电源
USB 接口
桥接时间 5 分钟
适用于 Box PC PR 和面板 PC VR 的不间断电源
产品属性
通信 USB
设备分配 VSP/VPP/VSB/VPB
输出电流 [A] 10
宽度 [mm] 123
高度 [mm] 145
深度 [mm] 128
国际保护代码 IP20
输出电压 DC 24 V
输入电压 DC 24 V
输出功率 [W] 240
重量 [kg] 3.76
力士乐REXROTH电源滤波器
R911286918 NFD03.1-480-016
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg] 1.05
力士乐REXROTH电源滤波器
R911286917 NFD03.1-480-007
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg] 0.88
力士乐REXROTH电源滤波器
R911337618 HNF01.2D-F240-E0051-A-480-NNNN
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
连续电流[A] 51
额定电流[A] 51
电源电压（3 AC）[V] 380-480
EMC领域 C2类符合DIN EN 61800-3，扩展频率范围符合EMC-ILA，适用于生产环境
适用范围 6轴，电缆长度240米
重量[kg] 13
力士乐REXROTH程式-模组
R911170832 CFL01.1-TP
力士乐REXROTH轴角度编码器GDS02.1-2048-014V-H12,0
R911323378 GDS2.1-2048-014V-H12,0
力士乐REXROTH变频器
R912007280 EFC5610-11K0-3P4-MDA-7P-NNNNN-L1NN
EFC5610是一款通用、经济的变频器，用于可靠的速度控制和基于需求的电源。U/f控制、SVC和FOC控制、易于安装和调试以及扩展的功率范围使其应用范围广泛。
功率范围0.4至160 kW
内置制动斩波器（高达22千瓦）和主过滤器
控制技术：U/f、SVC、FOC
安全技术：安全扭矩关闭（STO）
I/O和现场总线模块的可扩展性
产品特性
阶段 三相
显示器（LED） 带电位计的7段显示器
现场总线接口 ModBus
连续功率[kW] 11.
电源电压 400伏（交流380…480伏，15%/+10%）
安全功能 安全扭矩关闭（STO）VFD
保护等级 IP20
宽度[mm] 150
高度[mm] 233
深度[mm] 283
重量[kg] 6.8
力士乐REXROTH连接适配器
附件R911319770 HAS05.1-007-NNR-NN
力士乐REXROTH轴流鼓风机
风扇R911325863 LEM-AB-192T-21-NNNN
力士乐REXROTH风扇
R911327088 LEM-AB-192T-21-NPNN
力士乐REXROTH电源滤波器
R911286919 NFD03.1-480-030
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg] 1.67
力士乐REXROTH紧凑型放大器
R911298371 HCS02.1E-W0012-A-03-NNNN
IndraDrive C (HCS02) 变频器，11.5 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电流[A] 11.5
连续电流[A] 4.5
电源电压（1 AC）[V] 200-250
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 3 x AC 0。。。主接线电压V
功率（无节流）[kW] 5.
功率（带主油门）[kW] 5.
连续功率（无节流）[kW] 2.1
连续功率（带电源节流）[kW] 2.1
保护等级 IP20
宽度[mm] 65
高度[mm] 251.5
深度[mm] 290
重量[kg] 3
力士乐REXROTH伺服控制器
R911338543 CSB02.1B-ET-EC-NN-S4-NN-NN-FW+R911339325 FWA-INDRV*-MPB-18VRS-D5-1-SRV-NN
产品特性
控制面板 对于控制面板，必须单独订购固件
接口1 多编码器接口
接口2 未配备
接口3（安全技术） 安全运动
接口4 未配备
连接 多以太网
重量[kg] 0.8
力士乐REXROTH伺服控制器
基本通用型单轴
灵活而个性化的解决方案
无论您需要采用何种控制通讯方式，基本通用型都为您提供了广泛可选的工业标准化接口。因此，这种控制单元可以极好地适合各种应用要求——甚至包括您的应用领域在内。
为了连接 IndraDyn电机编码器、 或诸如 Hiperface®之类的其它标准编码器，相应的编码器接口已集成安装在控制部分中。另外，控制单元还提供了未占用的选项插槽，用于连接额外的一只编码器，连接模拟量输入/输出扩展，或用于输出编码器的仿真信号。
利用一块附加的可插拔多媒体卡，就可实现简单的数据传输或驱动器参数的复制。此外，您还可以利用此卡，扩展驱动器集成式运动逻辑（固化软件选项）的存储容量。
采用安装了力士乐 IndraWorks 软件的个人电脑，就能方便地实现启动。
无论您需要哪种通信方式，BASIC UNIVERSAL 都可以提供给您一个工业通用的接口选择。该控制单元可以极好地适合于各种应用要求 — 包括您的领域。用于连接 IndraDyn 电机或其他标准化编码器的适配接口，如 Hiperface®，已经集成。此外，该控制系统还提供一个自由选项位置，用于连接其它编码器，模拟 I/O 扩展，或用于输出模拟编码器信号。
此外，还有一个可插入的多媒体卡，用于传输或复制相关的驱动参数。同时，您也可以将该卡做为扩展卡，存储集成驱动的运作逻辑（固件选项）。为进行轻松调试，可使用装有 Rexroth IndraWorks 工程框架的 PC。
R911328606 CSB01.1C-ET-ENS-EN1-NN-S-NN-FW
R911305498 CSB01.1C-PB-ENS-EN2-NN-S-NN-FW+R911312231 FWA-INDRV*-MPB-04VRS-D5-1-NNN-NN
R911315253 CSB01.1C-S3-ENS-EN2-NN-S-NN-FW+R911328706 FWA-INDRV*-MPB-07VRS-D5-1-NNN-NN
R911313871 CSB01.1C-S3-ENS-NNN-NN-S-NN-FW+R911328706 FWA-INDRV*-MPB-07VRS-D5-1-NNN-NN
R911305276 CSB01.1N-SE-ENS-NNN-NN-S-NN-FW+R911305388 FWA-INDRV*-MPB-02VRS-D5-1-NNN-NN
R911305276 CSB01.1N-SE-ENS-NNN-NN-S-NN-FW+R911318477 FWA-INDRV*-MPB-05VRS-D5-1-NNN-NN
力士乐REXROTH伺服控制器
基本通用型双轴
灵活、安全、节省空间
多根驱动轴和有限的安装空间 —— 这些典型的竞争性和经济性需求，能通过基本通用型双轴控制单元来加以满足。有了基本通用型双轴控制单元，我们就能在一个控制部分实现两个数字轴的全部功能；其安全技术经过了 EN 13849-1 和 EN 62061 标准的认证，可以有效地保障机械设备和操作人员的安全。事实上，我们已将多项安全功能直接集成在驱动器中，既提高了可靠性，节省了监控组件，还减小了安装的复杂性。
在控制通讯方式方面，您可以选择 SERCOS 2、PROFIBUS、SERCOS III 和多功能以太网。为适合个性化的应用，IndraDrive 还提供了附加的选项，用于连接不同的编码器系统，连接模拟 I/O 扩展，或用于编码器信号的仿真。
双轴控制单元可将与轴相关的驱动器参数存储在多媒体卡上。
力士乐REXROTH伺服控制器
应用程序功能
带ECODRIVE驱动控制单元的驱动系统是一种经济高效的解决方案，几乎适用于平移或旋转运动自动化的所有应用领域。
性能数据、广泛的功能和有利的性价比是该驱动系统的主要特点。
技术产品的特点是：
通用
总工作量低
数字控制概念
高动态
节省成本的直接网络连接
软件限位开关
绝对或增量位置检测
绝对或增量位置输出
集成制动控制
提高了操作安全性
可调错误响应
自动参数调整
调试方便
功能概述
数字智能驱动系统的功能主要根据与上级控制系统的接口进行区分。
因此，ECODRIVE驱动控制单元的应用领域有所不同。
驱动器控制器DKC01.1用作：
带有集成定位控制的伺服驱动器
伺服驱动器，带模拟速度接口和集成位置测量
带步进电机接口的伺服驱动器
具有电子传输功能的伺服驱动器
驱动器控制器DKC11.1是一个特别经济高效的解决方案。它被用作：
伺服驱动器，带模拟速度接口和集成位置测量
驱动器控制器中*多可存储32位定位集，并可通过并行输入进行选择。定位集的执行是独立执行的。
机械传动元件（如传动比或进给常数）的调整是在驱动器中进行的。
所有位置、速度和加速度数据都可以根据轴运动学进行旋转或平移。
对于尺寸参考的制作，可以使用内部驱动器参考程序。
在设置模式下，可以使用尖端功能移动轴。
定位速度可能会受到进给速率超控的影响。
输入和可参数化的位置限制可用于限制行程范围。
可以通过状态输出检测驱动条件。
模拟速度设定点的值可以自由设置。
位置冰值的输出为增量或绝对值。
通过开关输入，驱动器可以独立于当前设置点停止，并在控制激活时停止漂移。
转子每次旋转的步数可在16到65536之间自由调节。
阶跃频率与负载无关。由于位置控制操作，在技术上不可能“省略”步骤。
对于控制器和驱动控制器之间的信号交换，步进电机接口可以调整为三种标准信号定义：
正交信号
前向/后向信号
步进和方向信号
为了制作尺寸参考，可提供内部驱动器Refereren zierprocedur。
在设置模式下，可以使用尖端功能移动轴。
参考和打字速度可能会受到Feedrate Override的影响。
输入和可参数化的位置限制可用于限制行程范围。
操作模式：
速度同步
角度同步
引导轴位置以度为单位显示（360°对应于引导轴编码器旋转）
导向轴编码器必须连接到DKC的步进电机接口。
在步进电机接口处的允许信号频率fmax表示对可模拟线数Zl的限制。
电动驱动器的安全说明
系统首次调试前，须阅读和遵守安全说明。
传递设备时，还须包括安全说明。
力士乐REXROTH伺服驱动器订货号和型号+软件订货号和型号：
R911269392 DKC11.1-040-7-FW+R911274711 FWA-ECODRV-ASE-04VRS-MS
R911269392 DKC11.1-040-7-FW+R911265771 FWA-ECODRV-ASE-02VRS-MS
R911279432 DKC11.3-100-7-FW+R911285655 FWA-ECODR3-SMT-02VRS-MS
R911295611 DKC10.3-012-3-MGP-01VRS
力士乐电源滤波器HNF01.2D-F240-R0094-A-480-NNNN
