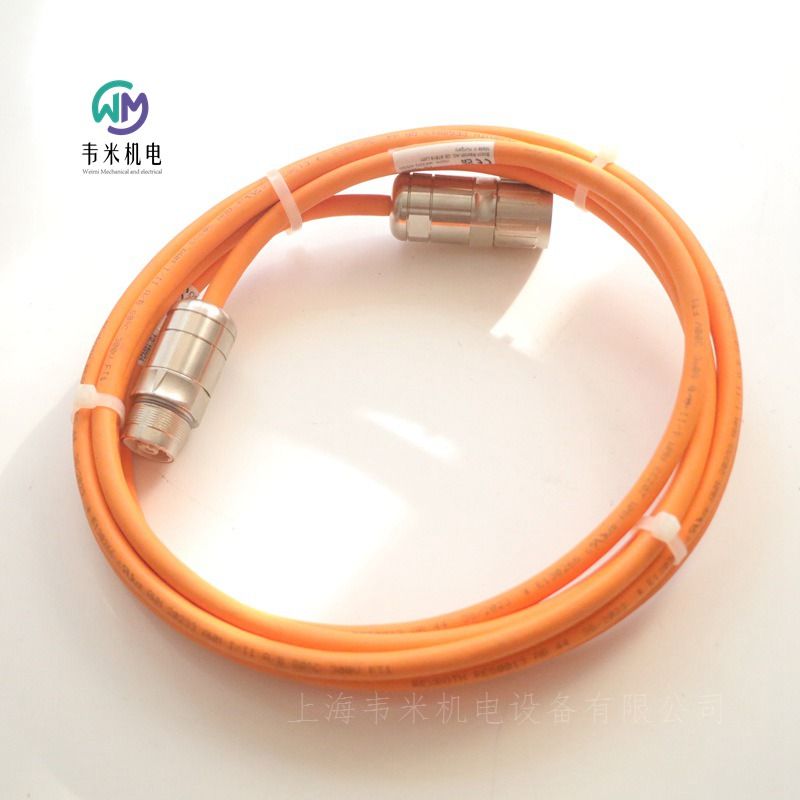

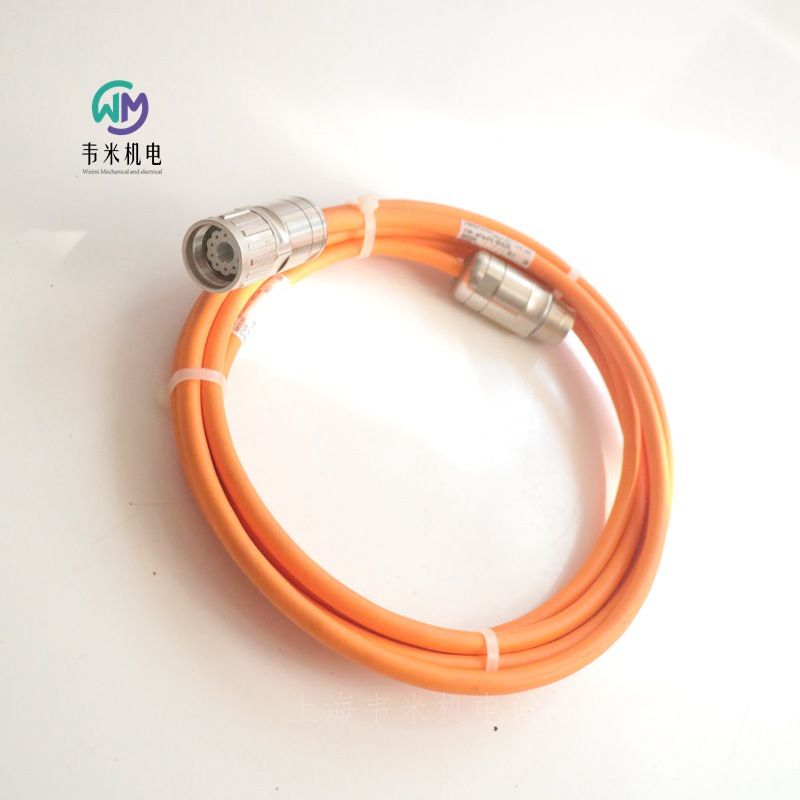

力士乐REXROTH编码器电缆

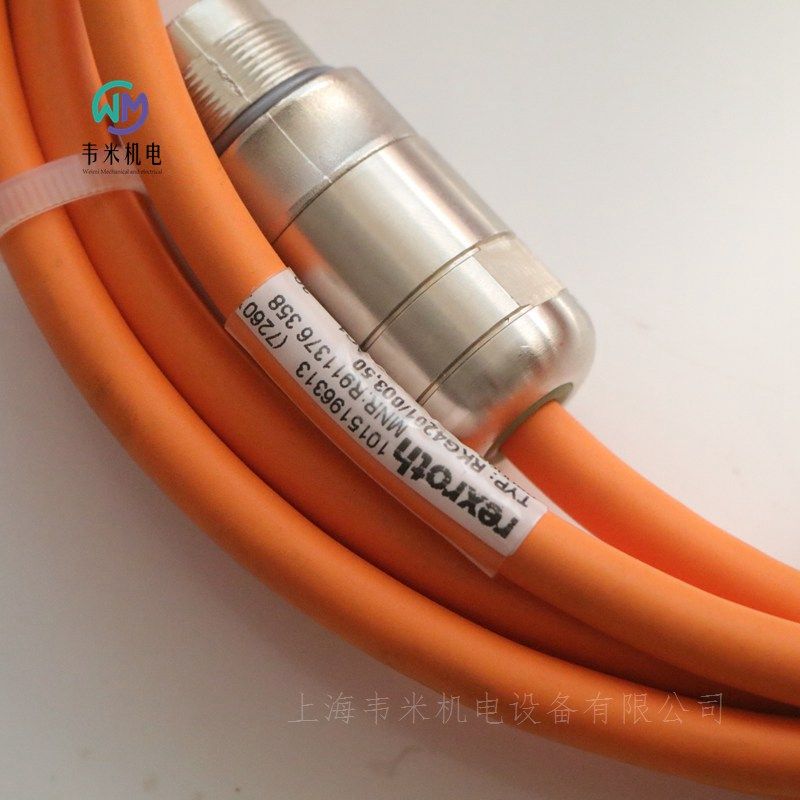

R911376358 RKG4201/003,5 (RGS1001-REG0013-RGS1002)
电缆长度 [m]    3.5
动态弯曲半径    7.5xD
静态弯曲半径    4xD
弯曲周期    5 百万
环境温度（储存和运输时） [°C]    -40-80
环境温度（运行中） [°C]    -20-80
重量 [kg]    0.57

力士乐REXROTH伺服电机
力士乐MHD
同步电机
应用领域
结合博世力士乐的数字智能驱动控制器，
MHD同步电机为以下应用领域提供了具有广泛功能的经济高效的自动化系统：
机床
印刷和造纸行业
搬运和自动化
包装机和食品
MHD电机具有以下优点：
操作可靠性高
免维护操作（由于无刷设计和轴承在整个使用寿命内使用润滑脂）
在不利的环境条件下使用是可能的（由于封闭的电机设计，防护等级为IP 65
过载保护（由于电机温度监测）
高性能数据
高动态性（由于扭矩与惯性质量的良好比例）
高过载能力（由于定子绕组到电机外壳外壁的散热效果良好）
可在宽速度范围内使用的峰值扭矩（由于电子换向）
可在高重复频率下连续启动-停止操作（由于电气换向）
易于连接到机器上（由于法兰符合DIN42948）
所需的任何安装位置
小齿轮和皮带轮的直接悬置安装（由于轴承设计用于高径向负载）
易于布线（由于有多种设计的电缆组）
简单快速的启动（由于电机编码器中的数据存储器）
MHD电机是具有电子换向的永磁电机。
特殊的磁体材料允许电机设计成具有低惯性质量。
力士乐REXROTH同步伺服电机订货号和型号：
R911281505 MHD041B-144-NP1-UN
R911274054 MHD041B-144-PG1-UN
R911279164 MHD071B-035-NP0-UN
R911273948 MHD071B-061-NG0-UN
R911281728 MHD071B-061-PP1-UN
R911273676 MHD071B-061-PG1-UN
R911282008 MHD090B-035-PP0-UN
R911286080 MHD090B-047-NP0-UN
R911279545 MHD090B-058-NG0-UN
R911286676 MHD093C-035-NP0-BA
R911291332 MHD093A-035-PG0-BA
R911287361 MHD093B-058-NG0-AA
R911288813 MHD093B-058-NP1-AA
R911287127 MHD093C-058-NP0-BA
R911308217 MHD093C-058-PP0-RA
R911288541 MHD093C-058-PG0-AA
R911287231 MHD093C-058-PG1-AA
R911307308 MHD093C-058-PG2-AA
R911276306 MHD093C-058-NG1-BN
R911279156 MHD093C-058-NP0-BN
R911290884 MHD095B-035-PG1-AN
R911298193 MHD095B-058-NG0-AN
R911286322 MHD112A-024-NP0-BN
R911278018 MHD112B-058-NG0-AN
R911299205 MHD115C-024-PP1-AA
R911296332 MHD115C-035-PG1-BA
R911287320 MHD115B-058-NG0-AA
R911282920 MHD115C-058-NG1-AN
R911284698 MHD115C-058-NP1-BN
R911282673 MHD115A-058-NG1-AN
R911287622 MHD115C-058-PP0-AA



力士乐REXROTH伺服电机
力士乐MKD
同步电机
产品介绍
与力士乐的数字智能驱动控制器相结合，数字MKD交流电机为以下应用领域提供了具有广泛功能的经济高效的自动化系统：
机床
印刷和造纸行业
搬运和自动化
包装机和食品
食品工业（选定的电机类型样式为“非涂漆”）。
MKD电机具有以下优点：
操作可靠性高
免维护操作（由于轴承的无刷设计和整个使用寿命内使用润滑脂润滑）
在不利的环境条件下使用是可能的（由于IP 65防护等级的封闭电机设计
过载保护（由于电机温度监测）
高性能数据
高动态性（由于扭矩与惯性质量的良好比例）
高过载能力（由于定子绕组到电机外壳外壁的散热效果良好）
可在宽速度范围内使用的峰值扭矩（由于电子换向）
可在高重复频率下连续启动-停止操作（由于电气换向）
易于连接到机器上（由于法兰符合DIN42948）
所需的任何安装位置
小齿轮和皮带轮的直接悬置安装（由于轴承设计用于高径向负载）
易于布线（由于有多种设计的电缆组）
简单快速的启动（由于电机编码器单元中的数据存储器）
MKD电机是具有电子换向功能的永磁电机。
特殊的磁体材料允许电机设计成具有低惯性质量。
德国力士乐REXROTH伺服电机订货号和型号：
R911289972 MKD025B-144-KP1-UN
R911288403 MKD025B-144-KG1-UN
R911267373 MKD025B-144-KG1-KN
R911260465 MKD041B-144-KG1-KN
R911262307 MKD041B-144-KP1-KN
R911261680 MKD041B-144-GP0-KN
R911260845 MKD041B-144-GG0-KN
R911261313 MKD041B-144-GP1-KN
R922001602 MKD041B-144-KP1-KN
R911260464 MKD041B-144-KG0-KN
R911262600 MKD041B-144-KP0-KN
R911260468 MKD071B-061-KG1-KN
R911261682 MKD071B-061-GP1-KN
R911261989 MKD071B-061-KP1-KN
R911261314 MKD071B-061-GP0-KN
R911262599 MKD071B-061-KP0-KN
R911260467 MKD071B-061-KG0-KN
R911260575 MKD071B-061-GG0-KN
R922001680 MKD071B-035-KP0-KN
R922001646 MKD071B-035-KG0-KN
R911272415 MKD071B-035-KG1-KN
R911272414 MKD071B-035-KG0-KN
R911274852 MKD071B-035-KP1-KN
R911295890 MKD090B-047-KP1-KS
R911263158 MKD090B-047-KP1-KN
R911263529 MKD090B-047-GP0-KN
R911277398 MKD090B-058-KG1-KN
R911262938 MKD090B-047-KG0-KN
R911272643 MKD090B-035-KG1-KN
R911274568 MKD090B-035-GG0-KN
R911305136 MKD093C-058-KG1-AF
R911295557 MKD093C-058-GG0-AF
R911298801 MKD112B-048-KG2-BN
R911277050 MKD112B-048-GP1-AN
R911275185 MKD112B-048-GG0-AN
R911272636 MKD112B-024-GP0-BN
R911299356 MKD115C-024-KG1-AF


力士乐REXROTH伺服电机MS2N06-E0BRN-CMSG2-NNNNN-NN
R911382903
MS2N 同步电机尺寸 06，自冷
更大的扭矩、更高的速度、实用的单电缆连接和广泛的选项组合：博世力士乐的新一代 MS2N 电机将高动态与紧凑外形和*佳能源效率集于一体。可提供具有*佳质量匹配的中低惯性转子。MS2N 电机可作为工业 4.0 环境中智能解决方案的数据源。
4 个编码器性能等级
单电缆连接，电缆*长达 75m
单电缆连接技术，实现简单快速安装
配置灵活 – 冷却方式，性能等级*高为 SIL3 PL d 的编码器，防松闸，轴选件等等
通过可选的强制冷却和水冷两种模式提高连续功率
各种适合特定应用的选项，例如：冷却方式，编码器系统，防松闸等
产品属性
扭矩 [Nm]    53.4
连续扭矩（内/外冷却系统）100k [Nm]    16.3
转速 [rpm]    6000
Brake type    尺寸 2
法兰尺寸 [mm]    116
冷却系统类型    自冷却
轴    光滑，带轴密
轴长 [mm]    50
轴直径 [mm]    24
定心轴肩 [mm]    95
螺栓圈 [mm]    130
装配孔    M8
国际保护代码    IP65
转动惯量    惯性低
转动惯量（不带制动器）值 [kg/m²]    0
转动惯量（带制动器）值 [kg/m²]        0.00103
连续扭矩（内部冷却系统）60k [Nm]    13.0
重量 [kg]    14.25

力士乐REXROTH伺服电机
R911388746 MS2N05-B0BNN-BSDK0-NNNNN
同步电机MS2N尺寸05，自冷
更大的扭矩、更高的速度、实用的单电缆连接和广泛的选择组合：力士乐的新一代MS2N电机将高动力、紧凑的尺寸和的能效结合在一起。可提供具有调节功能的低惯量和中等惯量转子。MS2N电机是工业4.0环境中智能解决方案的数据源。
新一代MS2N有50多种类型，扭矩可达360牛米
0.8至214 Nm的连续扭矩
产品特性
扭矩[Nm]    11.5
怠速扭矩（内部/外部冷却）100k[Nm]    4.45
转速[rpm]    6000
发动机类型（带/不带制动器）    不带抱闸
法兰尺寸[mm]    98
冷却类型    自冷却
波动    带轴封的通道弹簧
波长[mm]    40
轴直径[mm]    19
定心轴环[mm]    95
螺栓圆[mm]    115
安装孔    M8
保护等级    IP65
怠速扭矩（内部冷却）60k[Nm]    3.75
转子惯性    低惯性
转子惯性（带制动器）值[kg/m²]    0
转子惯性（无制动器）值[kg/m²]    0.00017
重量[kg]    8.2

力士乐REXROTH伺服电机
R911389548 MS2N05-B0BTN-BSDK0-NNNNN
同步电机MS2N尺寸05，自冷
更大的扭矩、更高的速度、实用的单电缆连接和广泛的选择组合：力士乐的新一代MS2N电机将高动力、紧凑的尺寸和的能效结合在一起。可提供具有调节功能的低惯量和中等惯量转子。MS2N电机是工业4.0环境中智能解决方案的数据源。
新一代MS2N有50多种类型，扭矩可达360牛米
0.8至214 Nm的连续扭矩
产品特性
扭矩[Nm]    11.5
怠速扭矩（内部/外部冷却）100k[Nm]    4.45
转速[rpm]    6000
发动机类型（带/不带制动器）    不带抱闸
法兰尺寸[mm]    98
冷却类型    自冷却
波动    带轴封的通道弹簧
波长[mm]    40
轴直径[mm]    19
定心轴环[mm]    95.
螺栓圆[mm]    115
安装孔    M8
国际保护法规    IP65
怠速扭矩（内部冷却）60k[Nm]    3.75
转子惯性    低惯性
转子惯性（带制动器）值[kg/m²]    0
转子惯性（无制动器）值[kg/m²]    0.00017
重量[kg]    4.8


力士乐REXROTH动力电缆
电力电缆
电机配备带有标准现成电力电缆的接线盒。这些电源线有
直接连接或
带中间插头的连接
找到适合的电机/控制器组合的电缆类型名称。
选择长度
可用电缆长度：2至75米。
⇒ 订购时，只需电缆类型和所需长度即可。示例：IKG4020/10.5（=DKC的电力电缆，长度10.5米）。
注：带有两个中间连接的电机到驱动控制器的电缆连接的总长度等于75米。如果需要两个以上的中间连接，则可以减少总长度。
R911289899 IKG4020/015,0 (INS0542-INK0653-INS0459)
R911341722 IKG4009/050,0 (INS0681-INK0653-INS0459)
R911417376 IKG4060/005,0 (INS0481-INK0650-INS0459)


力士乐REXROTH控制电缆IKS4103/020,0 (INS0672-REG0013-INS0760)
R911277917 IKS4103/020,0
伺服控制电缆




力士乐REXROTH混合电缆
混合电缆-用于通讯和电源
混合电缆和终端连接器显著减少安装工作量是IndraDrive Mi的优势之一，这是一种通过多以太网供电和通信的单电缆。提供的混合动力电缆RKH预装配了插入式连接器。编码接头可确保混合电缆的连接极性正确。从各种各样的连接电缆中，选择适合您应用的引出方向。带有一个或多个IndraDrive Mi的每条电缆均通过端子连接器RHS0014端接。
力士乐REXROTH混合电缆订货号和型号：
R911370934 RKH0011/003,5 (RHS0011-REH0800-RHS0011)


力士乐REXROTH控制电缆IKS0103/005,0 (INS0672-REG0013-INS0760)
R911260721 IKS0103/005,0
伺服控制电缆

力士乐REXROTH反馈电缆/编码器电缆
用于将电机的编码器与驱动器控制单元的编码器接口相连的电缆线
力士乐REXROTH反馈电缆订货号和型号：
R911310646 RKG4200/010,0 (RGS1001-REG0013-INS0760)
R911310645 RKG4200/005,0 (RGS1001-REG0013-INS0760)
R911338983 RKG4200/020,0 (RGS1001-REG0013-INS0760)
R911338984 RKG4200/025,0 (RGS1001-REG0013-INS0760)

力士乐REXROTH电缆
FO电缆
直径 6mm
R911308243 RKO0101/010,0 (ROS0002-INK0435-ROS0002)


力士乐REXROTH动力电缆
用于连接电机和功率单元的电缆
当前的驱动器的陡峭开关脉冲边沿、结合长的动力电缆，经常导致电机端子上的瞬时过电压。通过在驱动器输出端使用电机滤波器，可以避免这种情况，并减小动力电缆的泄漏电流。
屏蔽联接器用于将动力电缆固定在驱动器上，以符合电磁兼容性的要求；同时，此附件还可用以减轻张力。
R911331348 RKL0019/005,0 (RLS1101-INK0653-RLS0746)
R911387342 RKL4302/050,0 (RLS1101-INK0653-RLS0722)
R911372032 RKL4305/015,0 (RLS1101-INK0653-RLS1102)
R911408320 RKL4322/050,0 (RLS1301-INK0603-RLS0721)
R911408531 RKL4328/050,0 (RLS1301-INK0604-RLS0723)
R911405709 RKL4332/050,0 (RLS1301-REL0113-RLS0723)
R911342674 RKL0014/005,0 (RLS1101-INK0653-RLS0745)
R911408267 RKL4321/040,0 (RLS1301-INK0602-RLS0721)


力士乐接口电缆
接口电缆-用于多以太网输出
接口电缆为了将数字I/O信号连接到IndraDrive Mi，请使用预先组装好的电缆RSK0010。电缆RKB0033（M12-M12）和RKB0044（M12-RJ45）可用于使用多以太网输出将额外的多以太网功能组件集成到IndraDrive Mi链中。
使用电缆RKB0033在安全技术区的起点连接安全技术。RBS0023插头连接到所有其他参与者。

力士乐REXROTH调试电缆
调试电缆 – 用于连接到一台 PC 机
在设备的启动或运行时，您可以直接将电脑或独立的控制端子与控制单元的 RS232 串行接口相连。
预装配的 PC 调试电缆 IKB0041 具有不同的长度， 长度分别为2 米、5 米、10 米和 15 米。
RKB0004 操作终端电缆的可选长度，分别为 2米、5 米和 15 米。
在安装调试或操作时，您可以直接将您的电脑与多个IndraDrive Mi 接口相连。用于连接电脑与 IndraDrive Mi 的电缆 RKB0006，已被预配置为 5 米的长度。
如需将数字 I/O 信号与 IndraDrive Mi 相连，则可使用长度为 3 米的 RKS-0010 电缆。


力士乐REXROTH接口模块
内联连接器插头
用于PROFIBUS DP的Rexroth内联总线耦合器，带数字输入和输出
PROFIBUS-DP连接
8个数字输入DC 24 V
4个数字输出DC 24 V
模块化可扩展，带嵌入式终端
描述
R-IL PB BK DI8 DO4-PAC总线耦合器是PROFIBUS-DP和在线安装系统之间的链路。
借助总线耦合器，您可以将内联终端连接到任何位置的现有PROFIBUS-DP。总线耦合器和内联终端与63个本地总线参与者组成一个站点，其中总线耦合器的输入和输出被视为一本地总线参与者。
特征
通过9针D-SUB插座进行PROFIBUS连接
PROFIBUS接口物理RS 485
PROFIBUS接口和逻辑的电流隔离
适用于1级和2级大师的DP/V1
数据传输速度为9.6 kBit/s，可达12 MBit/s（自动检测）
用于设置PROFIBUS地址的旋转编码器开关
支持PROFIBUS地址0至126
GSD文件中的设备描述
功能
八个数字输入
四个数字输出
诊断和状态指示灯
本地总线中的自动波特率检测（500 kBit/s或2 MBit/s）
用于PROFIBUS DP的力士乐内联总线耦合器，具有八个数字输入和四个数字输出，包括端板和插头
一般数据
外壳尺寸（宽x高x深）80 mm x 121 mm x 70 mm
重量320克（包括插头）
环境温度（操作）-25°C至+60°C
环境温度（储存）-45°C至+85°C
湿度（操作/储存/运输））10%至95%，符合DIN EN 61131-2
空气压力（操作/储存/运输）70 kPa至106 kPa（高达3000 m/NN）
根据IEC 60529，防护等级为IP20
根据VDE 0106和IEC 60536
响应时间（顺序I/O）典型值为4毫秒
连接数据内联插头
连接类型拉伸弹簧端子
导线横截面0.2 mm2-1.5 mm2（刚性或柔性），AWG 24-16
每个工作站的所有I/O数据总计488字节
总线耦合器系统边界
本地总线中的传输速率500 kBit/s或2 MBit/s（自动检测）
过程数据的数量244字节（输入）
244字节（输出）
参数数据的数量237字节
配置数据数237字节
可到达参与者的数量61（加上总线耦合器上的两个参与者）
UL的电源（7.5 V）0.8 A
UANA的电源0.5 A
电源至美国8 A
UM电源8 A
*参考总线耦合器的1字节参数和配置数据。
系统数据
本地总线中的传输速率500 kBit/s或2 MBit/s（自动检测）
PROFIBUS DP接口
铜电缆（RS-485），通过D-SUB屏蔽插头连接；供应潜力隔离；直接连接到工作接地的屏蔽。
R911170402 R-IL PB BK DI8 DO4-PAC
R911172194 R-IL PB BK DI8 DO4/CN-PAC

力士乐REXROTH电源滤波器
R911286918 NFD03.1-480-016
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg] 1.05

力士乐REXROTH电源滤波器
R911286917 NFD03.1-480-007
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg] 0.88

力士乐REXROTH电源滤波器
R911337618 HNF01.2D-F240-E0051-A-480-NNNN
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
连续电流[A]    51
额定电流[A]    51
电源电压（3 AC）[V]    380-480
EMC领域    C2类符合DIN EN 61800-3，扩展频率范围符合EMC-ILA，适用于生产环境
适用范围    6轴，电缆长度240米
重量[kg]    13

力士乐REXROTH程式-模组
R911170832 CFL01.1-TP

力士乐REXROTH轴角度编码器GDS02.1-2048-014V-H12,0
R911323378 GDS2.1-2048-014V-H12,0


力士乐REXROTH变频器
R912007280 EFC5610-11K0-3P4-MDA-7P-NNNNN-L1NN
EFC5610是一款通用、经济的变频器，用于可靠的速度控制和基于需求的电源。U/f控制、SVC和FOC控制、易于安装和调试以及扩展的功率范围使其应用范围广泛。
功率范围0.4至160 kW
内置制动斩波器（高达22千瓦）和主过滤器
控制技术：U/f、SVC、FOC
安全技术：安全扭矩关闭（STO）
I/O和现场总线模块的可扩展性
产品特性
阶段    三相
显示器（LED）    带电位计的7段显示器
现场总线接口    ModBus
连续功率[kW]    11.
电源电压    400伏（交流380…480伏，15%/+10%）
安全功能    安全扭矩关闭（STO）VFD
保护等级    IP20
宽度[mm]    150
高度[mm]    233
深度[mm]    283
重量[kg]    6.8

力士乐REXROTH连接适配器
附件R911319770 HAS05.1-007-NNR-NN

力士乐REXROTH轴流鼓风机
风扇R911325863 LEM-AB-192T-21-NNNN

力士乐REXROTH风扇
R911327088 LEM-AB-192T-21-NPNN

力士乐REXROTH电源滤波器
R911286919 NFD03.1-480-030
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg]    1.67

力士乐REXROTH紧凑型放大器
R911298371 HCS02.1E-W0012-A-03-NNNN
IndraDrive C (HCS02) 变频器，11.5 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型    内部空气冷却
电流[A]    11.5
连续电流[A]    4.5
电源电压（1 AC）[V]    200-250
电源电压（3 AC）[V]    200-500
开关频率/输出频率（@4kHz）[Hz]    0-400
标称网络频率[Hz]    50-60
开关频率/输出频率（@8kHz）[Hz]    0-800
开关频率/输出频率（@12kHz）[Hz]    0-1200
开关频率/输出频率（@16kHz）[Hz]    0-1600
输出电压    3 x AC 0。。。主接线电压V
功率（无节流）[kW]    5.
功率（带主油门）[kW]    5.
连续功率（无节流）[kW]    2.1
连续功率（带电源节流）[kW]    2.1
保护等级    IP20
宽度[mm]    65
高度[mm]    251.5
深度[mm]    290
重量[kg]    3
