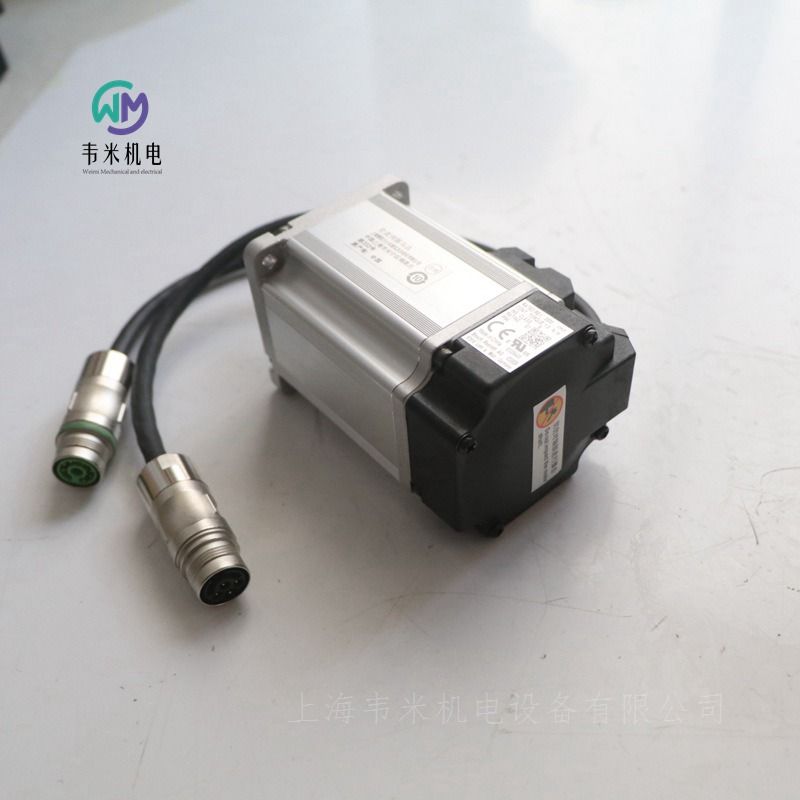

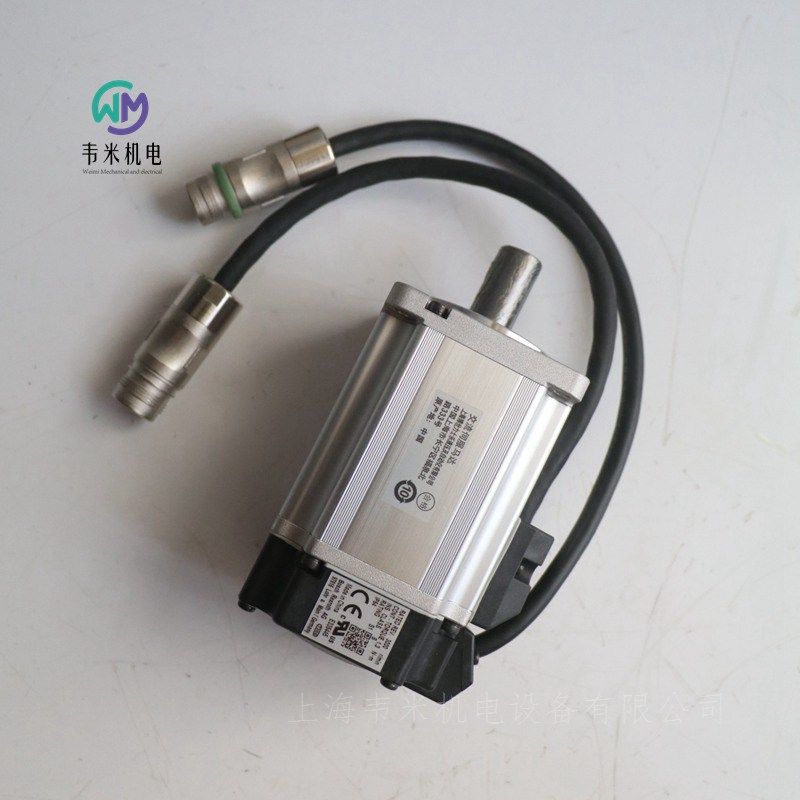

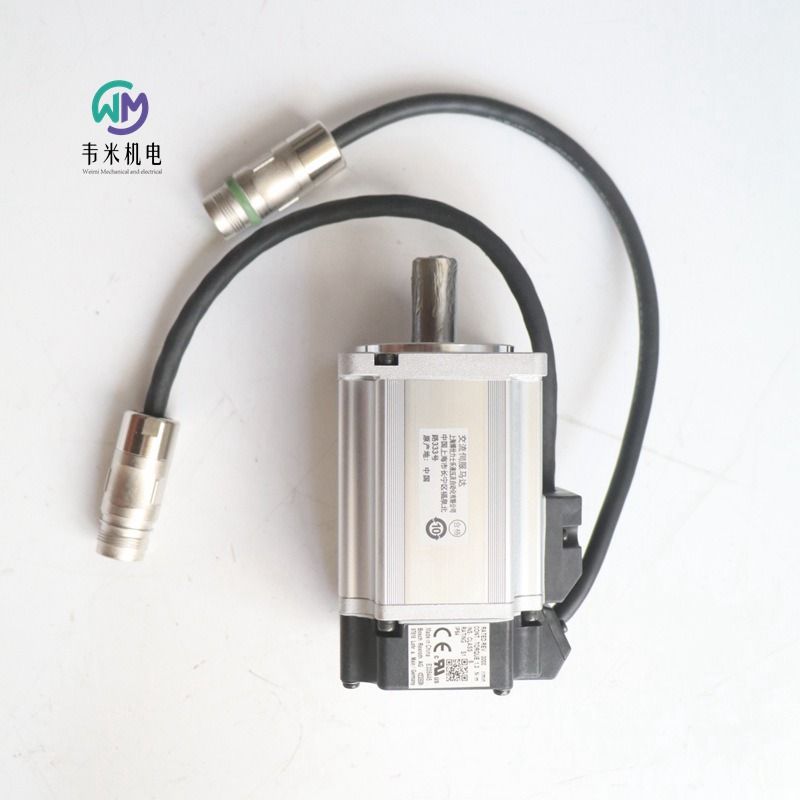

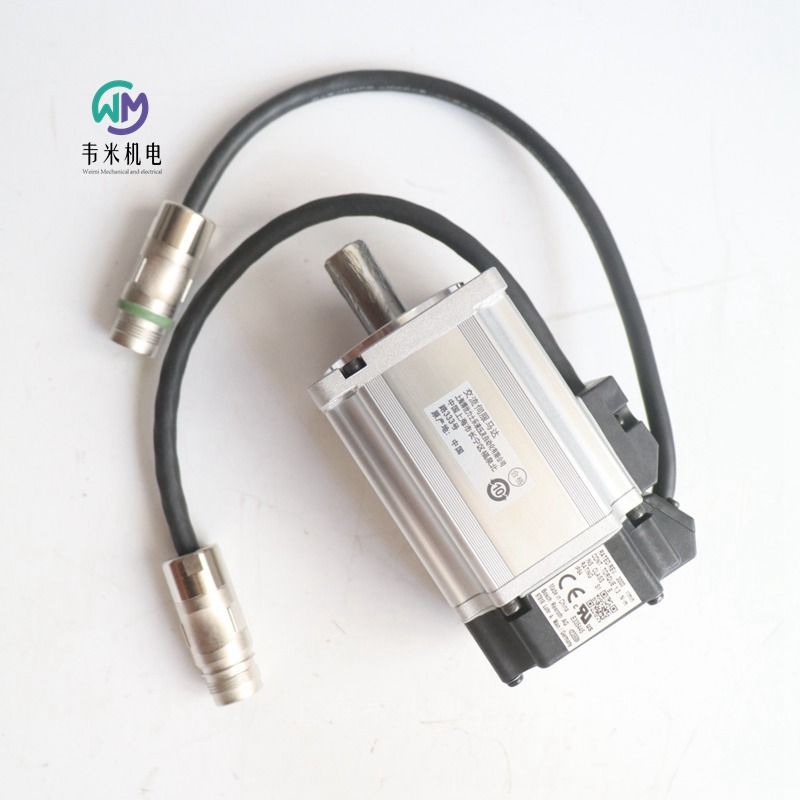

力士乐REXROTH伺服电机MSM031C-0300-NN-M5-MH0
R911344215
免维护电机 MSM 有五种规格，机械连续功率达 750 瓦。功率密度高、整体长度小并且法兰尺寸小化，均确保了系统具备*多样化的应用。IP54防护等级的电机装配有绝对编码器，交付时可选择带或不带制动闸。适用于采用 3AC 230V 电源的 IndraDrive Cs 控制装置。
高等动态
大功率密度
多匝绝对值编码器
超紧凑型 MSM 同步伺服电机，扭矩可达 7.1 Nm，用于连接 IndraDrive Cs.
带或不带保持制动器
产品属性
扭矩 [Nm]    3.8
转速 [rpm]    5000
法兰尺寸 [mm]    60
冷却系统类型    自冷却
电机类型    没有制动闸
转动惯量（不带制动器）值 [kg/m²]    0.0000278
连续扭矩（内部冷却系统）60k [Nm]    1.3
重量 [kg]    1.49

力士乐REXROTH伺服电机
免维护MSM电机有五种不同的机架尺寸，机械连续功率为750瓦。短框架长度的高功率密度和化的法兰尺寸可用于大多数不同的应用场合。防护等级为IP54的电机配有绝对编码器，可配备或不配备抱闸。提供绕组代码为“0xxx”的MSM电机，用于在标称电压为3x AC 230 V的IndraDrive Cs控制器上运行。提供绕组代码“Rxxx”的MSM电机，用于标称电压为3x AC 100 V的NYCe4000控制器上运行，禁止在标称电压更高的供电网络上运行。
MSM电机的特点是
动态
结构紧凑
防护等级IP54
光学单圈和多圈绝对值编码器的精度
抱闸
编码器和电源连接的插头
所有力士乐控制器和驱动器都是根据技术进行开发和测试的。
由于无法跟踪所有可能与控制器和驱动器相互作用的材料（如机床中的润滑剂）的持续开发，因此不能排除与我们使用的材料发生任何反应的可能性。
因此，在使用相应材料之前，必须对新的润滑剂、清洁剂等和我们的外壳/材料进行兼容性测试。
不应因安装位置的原因而阻止电机自冷却。
MSM电机提供无间隙的非正轴轮毂连接，运行平稳。使用夹紧装置、夹紧套或张紧元件连接待驱动的机器元件。电机类型内的标签：MSM...H
带键槽的MSM电机允许以恒定方向锁定扭矩传递，并且对轴毂连接的要求较低。键槽不在交货范围内。电机类型内的标签：MSM...L
在运行过程中，径向力和轴向力作用在电机轴和电机轴承上。必须协调机器的设计和驱动元件的轴侧安装，以确保不超过规定的负载极限。
如果变速箱与电机相连，则电机与机器或系统的热耦合会发生变化。
根据变速箱的类型，变速箱产生的热量各不相同。在任何情况下，当连接变速器时，电机通过法兰的散热都会减少。在规划系统时必须考虑到这一点。
为了在使用变速器时不使电机热过载，有必要减少规定的性能数据。
组装驱动元件时，避免过度确定轴承，因为不可或缺的现有公差会在电机轴的轴承上产生额外的力，如有必要，还会显著缩短轴承寿命。
机器结构和使用的驱动元件必须仔细适应电机类型，以确保不会超过轴和轴承的负载极限。
由于热效应，输出轴的法兰端可相对于电机壳体移动0.6 mm。当使用直接安装在输出轴上的螺旋传动小齿轮或锥齿轮小齿轮时，这种长度变化会导致
如果驱动小齿轮没有轴向固定在机器侧，
如果驱动销轴向固定在机器侧，则轴向力的热相关分量。存在超过允许轴向力或齿轮内齿隙过度增加的风险。
超过允许轴向力导致B侧电机固定轴承损坏。
力士乐REXROTH伺服电机订货号和型号：
R911325128 MSM019A-0300-NN-M0-CH1
R911344209 MSM019A-0300-NN-M5-MH0
R911344211 MSM019B-0300-NN-M5-MH0
R911344212 MSM019B-0300-NN-M5-MH1
R911344219 MSM019A-0300-NN-M5-ML0
R911325131 MSM019B-0300-NN-M0-CH0
R911325132 MSM019B-0300-NN-M0-CH1
R911295553 MSM030B-0300-NN-M0-CG0
R911295554 MSM030B-0300-NN-M0-CG1
R911295559 MSM030C-0300-NN-M0-CG1
R911325140 MSM031C-0300-NN-M0-CH1
R911344215 MSM031C-0300-NN-M5-MH0
R911344213 MSM031B-0300-NN-M5-MH0
R911344214 MSM031B-0300-NN-M5-MH1
R911344225 MSM031C-0300-NN-M5-ML0
R911325139 MSM031C-0300-NN-M0-CH0
R911325135 MSM031B-0300-NN-M0-CH0
R911344224 MSM031B-0300-NN-M5-ML1
R911344226 MSM031C-0300-NN-M5-ML1
R911295562 MSM040B-0300-NN-M0-CG0
R911344217 MSM041B-0300-NN-M5-MH0
R911325143 MSM041B-0300-NN-M0-CH0

力士乐REXROTH电源滤波器
R911286917 NFD03.1-480-007
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg] 0.88

力士乐REXROTH电源滤波器
R911337618 HNF01.2D-F240-E0051-A-480-NNNN
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
连续电流[A]    51
额定电流[A]    51
电源电压（3 AC）[V]    380-480
EMC领域    C2类符合DIN EN 61800-3，扩展频率范围符合EMC-ILA，适用于生产环境
适用范围    6轴，电缆长度240米
重量[kg]    13

力士乐REXROTH程式-模组
R911170832 CFL01.1-TP

力士乐REXROTH轴角度编码器GDS02.1-2048-014V-H12,0
R911323378 GDS2.1-2048-014V-H12,0


力士乐REXROTH变频器
R912007280 EFC5610-11K0-3P4-MDA-7P-NNNNN-L1NN
EFC5610是一款通用、经济的变频器，用于可靠的速度控制和基于需求的电源。U/f控制、SVC和FOC控制、易于安装和调试以及扩展的功率范围使其应用范围广泛。
功率范围0.4至160 kW
内置制动斩波器（高达22千瓦）和主过滤器
控制技术：U/f、SVC、FOC
安全技术：安全扭矩关闭（STO）
I/O和现场总线模块的可扩展性
产品特性
阶段    三相
显示器（LED）    带电位计的7段显示器
现场总线接口    ModBus
连续功率[kW]    11.
电源电压    400伏（交流380…480伏，15%/+10%）
安全功能    安全扭矩关闭（STO）VFD
保护等级    IP20
宽度[mm]    150
高度[mm]    233
深度[mm]    283
重量[kg]    6.8

力士乐REXROTH连接适配器
附件R911319770 HAS05.1-007-NNR-NN

力士乐REXROTH轴流鼓风机
风扇R911325863 LEM-AB-192T-21-NNNN

力士乐REXROTH风扇
R911327088 LEM-AB-192T-21-NPNN

力士乐REXROTH电源滤波器
R911286919 NFD03.1-480-030
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现运行。
产品特性
重量[kg]    1.67

力士乐REXROTH紧凑型放大器
R911298371 HCS02.1E-W0012-A-03-NNNN
IndraDrive C (HCS02) 变频器，11.5 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型    内部空气冷却
电流[A]    11.5
连续电流[A]    4.5
电源电压（1 AC）[V]    200-250
电源电压（3 AC）[V]    200-500
开关频率/输出频率（@4kHz）[Hz]    0-400
标称网络频率[Hz]    50-60
开关频率/输出频率（@8kHz）[Hz]    0-800
开关频率/输出频率（@12kHz）[Hz]    0-1200
开关频率/输出频率（@16kHz）[Hz]    0-1600
输出电压    3 x AC 0。。。主接线电压V
功率（无节流）[kW]    5.
功率（带主油门）[kW]    5.
连续功率（无节流）[kW]    2.1
连续功率（带电源节流）[kW]    2.1
保护等级    IP20
宽度[mm]    65
高度[mm]    251.5
深度[mm]    290
重量[kg]    3

力士乐REXROTH伺服控制器
R911338543 CSB02.1B-ET-EC-NN-S4-NN-NN-FW+R911339325 FWA-INDRV*-MPB-18VRS-D5-1-SRV-NN
产品特性
控制面板    对于控制面板，必须单独订购固件
接口1    多编码器接口
接口2    未配备
接口3（安全技术）    安全运动
接口4    未配备
连接    多以太网
重量[kg]    0.8

力士乐REXROTH伺服控制器
基本通用型单轴
灵活而个性化的解决方案
无论您需要采用何种控制通讯方式，基本通用型都为您提供了广泛可选的工业标准化接口。因此，这种控制单元可以极好地适合各种应用要求——甚至包括您的应用领域在内。
为了连接 IndraDyn电机编码器、 或诸如 Hiperface®之类的其它标准编码器，相应的编码器接口已集成安装在控制部分中。另外，控制单元还提供了未占用的选项插槽，用于连接额外的一只编码器，连接模拟量输入/输出扩展，或用于输出编码器的仿真信号。
利用一块附加的可插拔多媒体卡，就可实现简单的数据传输或驱动器参数的复制。此外，您还可以利用此卡，扩展驱动器集成式运动逻辑（固化软件选项）的存储容量。
采用安装了力士乐 IndraWorks 软件的个人电脑，就能方便地实现启动。
无论您需要哪种通信方式，BASIC UNIVERSAL 都可以提供给您一个工业通用的接口选择。该控制单元可以极好地适合于各种应用要求 — 包括您的领域。用于连接 IndraDyn 电机或其他标准化编码器的适配接口，如 Hiperface®，已经集成。此外，该控制系统还提供一个自由选项位置，用于连接其它编码器，模拟 I/O 扩展，或用于输出模拟编码器信号。
此外，还有一个可插入的多媒体卡，用于传输或复制相关的驱动参数。同时，您也可以将该卡做为扩展卡，存储集成驱动的运作逻辑（固件选项）。为进行轻松调试，可使用装有 Rexroth IndraWorks 工程框架的 PC。
R911328606 CSB01.1C-ET-ENS-EN1-NN-S-NN-FW
R911305498 CSB01.1C-PB-ENS-EN2-NN-S-NN-FW+R911312231 FWA-INDRV*-MPB-04VRS-D5-1-NNN-NN
R911315253 CSB01.1C-S3-ENS-EN2-NN-S-NN-FW+R911328706 FWA-INDRV*-MPB-07VRS-D5-1-NNN-NN
R911313871 CSB01.1C-S3-ENS-NNN-NN-S-NN-FW+R911328706 FWA-INDRV*-MPB-07VRS-D5-1-NNN-NN
R911305276 CSB01.1N-SE-ENS-NNN-NN-S-NN-FW+R911305388 FWA-INDRV*-MPB-02VRS-D5-1-NNN-NN
R911305276 CSB01.1N-SE-ENS-NNN-NN-S-NN-FW+R911318477 FWA-INDRV*-MPB-05VRS-D5-1-NNN-NN


力士乐REXROTH伺服控制器
基本通用型双轴
灵活、安全、节省空间
多根驱动轴和有限的安装空间 —— 这些典型的竞争性和经济性需求，能通过基本通用型双轴控制单元来加以满足。有了基本通用型双轴控制单元，我们就能在一个控制部分实现两个数字轴的全部功能；其安全技术经过了 EN 13849-1 和 EN 62061 标准的认证，可以有效地保障机械设备和操作人员的安全。事实上，我们已将多项安全功能直接集成在驱动器中，既提高了可靠性，节省了监控组件，还减小了安装的复杂性。
在控制通讯方式方面，您可以选择 SERCOS 2、PROFIBUS、SERCOS III 和多功能以太网。为适合个性化的应用，IndraDrive 还提供了附加的选项，用于连接不同的编码器系统，连接模拟 I/O 扩展，或用于编码器信号的仿真。
双轴控制单元可将与轴相关的驱动器参数存储在多媒体卡上。


力士乐REXROTH伺服控制器
应用程序功能
带ECODRIVE驱动控制单元的驱动系统是一种经济高效的解决方案，几乎适用于平移或旋转运动自动化的所有应用领域。
性能数据、广泛的功能和有利的性价比是该驱动系统的主要特点。
技术产品的特点是：
通用
总工作量低
数字控制概念
高动态
节省成本的直接网络连接
软件限位开关
绝对或增量位置检测
绝对或增量位置输出
集成制动控制
提高了操作安全性
可调错误响应
自动参数调整
调试方便
功能概述
数字智能驱动系统的功能主要根据与上级控制系统的接口进行区分。
因此，ECODRIVE驱动控制单元的应用领域有所不同。
驱动器控制器DKC01.1用作：
带有集成定位控制的伺服驱动器
伺服驱动器，带模拟速度接口和集成位置测量
带步进电机接口的伺服驱动器
具有电子传输功能的伺服驱动器
驱动器控制器DKC11.1是一个特别经济高效的解决方案。它被用作：
伺服驱动器，带模拟速度接口和集成位置测量
驱动器控制器中*多可存储32位定位集，并可通过并行输入进行选择。定位集的执行是独立执行的。
机械传动元件（如传动比或进给常数）的调整是在驱动器中进行的。
所有位置、速度和加速度数据都可以根据轴运动学进行旋转或平移。
对于尺寸参考的制作，可以使用内部驱动器参考程序。
在设置模式下，可以使用尖端功能移动轴。
定位速度可能会受到进给速率超控的影响。
输入和可参数化的位置限制可用于限制行程范围。
可以通过状态输出检测驱动条件。
模拟速度设定点的值可以自由设置。
位置冰值的输出为增量或绝对值。
通过开关输入，驱动器可以独立于当前设置点停止，并在控制激活时停止漂移。
转子每次旋转的步数可在16到65536之间自由调节。
阶跃频率与负载无关。由于位置控制操作，在技术上不可能“省略”步骤。
对于控制器和驱动控制器之间的信号交换，步进电机接口可以调整为三种标准信号定义：
正交信号
前向/后向信号
步进和方向信号
为了制作尺寸参考，可提供内部驱动器Refereren zierprocedur。
在设置模式下，可以使用尖端功能移动轴。
参考和打字速度可能会受到Feedrate Override的影响。
输入和可参数化的位置限制可用于限制行程范围。
操作模式：
速度同步
角度同步
引导轴位置以度为单位显示（360°对应于引导轴编码器旋转）
导向轴编码器必须连接到DKC的步进电机接口。
在步进电机接口处的允许信号频率fmax表示对可模拟线数Zl的限制。
电动驱动器的安全说明
系统首次调试前，须阅读和遵守安全说明。
传递设备时，还须包括安全说明。
力士乐REXROTH伺服驱动器订货号和型号+软件订货号和型号：
R911269392 DKC11.1-040-7-FW+R911274711 FWA-ECODRV-ASE-04VRS-MS
R911269392 DKC11.1-040-7-FW+R911265771 FWA-ECODRV-ASE-02VRS-MS
R911279432 DKC11.3-100-7-FW+R911285655 FWA-ECODR3-SMT-02VRS-MS
R911295611 DKC10.3-012-3-MGP-01VRS

力士乐REXROTH紧凑型放大器
R911298374 HCS02.1E-W0028-A-03-NNNN
IndraDrive C (HCS02) 变频器，28.3 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型
内部空气冷却
电流[A]    28.3
连续电流[A]    12
电源电压（1 AC）[V]    200-250
电源电压（3 AC）[V]    200-500
开关频率/输出频率（@4kHz）[Hz]    0-400
标称网络频率[Hz]    50-60
开关频率/输出频率（@8kHz）[Hz]    0-800
开关频率/输出频率（@12kHz）[Hz]    0-1200
开关频率/输出频率（@16kHz）[Hz]    0-1600
输出电压    3 x AC 0。。。主接线电压V
功率（无节流）[kW]    8.
功率（带主油门）[kW]    10.
连续功率（无节流）[kW]    5.1
连续功率（带电源节流）[kW]    5.1
保护等级    IP20
宽度[mm]    65
高度[mm]    251.5
深度[mm]    352
重量[kg]    4.3

力士乐REXROTH紧凑型放大器
R911298373 HCS02.1E-W0054-A-03-NNNN
IndraDrive C (HCS02) 变频器，54 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型    内部空气冷却
电流[A]    54
连续电流[A]    20.6
电源电压（1 AC）[V]    200-250
电源电压（3 AC）[V]    200-500
开关频率/输出频率（@4kHz）[Hz]    0-400
标称网络频率[Hz]    50-60
开关频率/输出频率（@8kHz）[Hz]    0-800
开关频率/输出频率（@12kHz）[Hz]    0-1200
开关频率/输出频率（@16kHz）[Hz]    0-1600
输出电压    3 x AC 0。。。主接线电压V
功率（无节流）[kW]    12
功率（带主油门）[kW]    16
连续功率（无节流）[kW]    7.
连续功率（带电源节流）[kW]    10.
保护等级    IP20
宽度[mm]    105
高度[mm]    251.5
深度[mm]    352
重量[kg]    6.9

力士乐REXROTH紧凑型放大器
R911298372 HCS02.1E-W0070-A-03-NNNN
IndraDrive C (HCS02) 变频器，70.8 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型    内部空气冷却
电流[A]    70.8
连续电流[A]    28.
电源电压（1 AC）[V]    200-250
电源电压（3 AC）[V]    200-500
开关频率/输出频率（@4kHz）[Hz]    0-400
标称网络频率[Hz]    50-60
开关频率/输出频率（@8kHz）[Hz]    0-800
开关频率/输出频率（@12kHz）[Hz]    0-1200
开关频率/输出频率（@16kHz）[Hz]    0-1600
输出电压    3 x AC 0。。。主接线电压V
功率（无节流）[kW]    14
功率（带主油门）[kW]    19
连续功率（无节流）[kW]    9.
连续功率（带电源节流）[kW]    14
保护等级    IP20
宽度[mm]    105
高度[mm]    251.5
深度[mm]    352
重量[kg]    7.2

力士乐REXROTH控制装置
R911295323 HMS01.1N-W0020-A-07-NNNN
XMS2单轴逆变器提供直流电压，并产生具有可变振幅和频率的调节交流输出电压，用于操作电机。逆变器的电力供应分别从供应单元XVE1或XVR1的中间电路进行。转换器XCS2或XCD2。
可通过标准运行时为要求苛刻的应用程序提供额外的可选功能包，从而实现大多数驱动器任务。使用订单选项，可以通过ctrlX SAFETY将硬件扩展到SIL3，用于面向安全的应用程序。
产品特性
冷却类型    内部空气冷却
电流[A]    20
连续电流[A]    12.1
电源电压（3 AC）[V]    254-750
开关频率/输出频率（@4kHz）[Hz]    0-400
开关频率/输出频率（@8kHz）[Hz]    0-800
开关频率/输出频率（@12kHz）[Hz]    0-1200
开关频率/输出频率（@16kHz）[Hz]    0-1600
输出电压    0-500伏
额定发动机功率类型。[kW]    5.5
EMC领域    EN 61800-3
保护等级    IP20
宽度[mm]    50
高度[mm]    440
深度[mm]    309
重量[kg]    5.7
