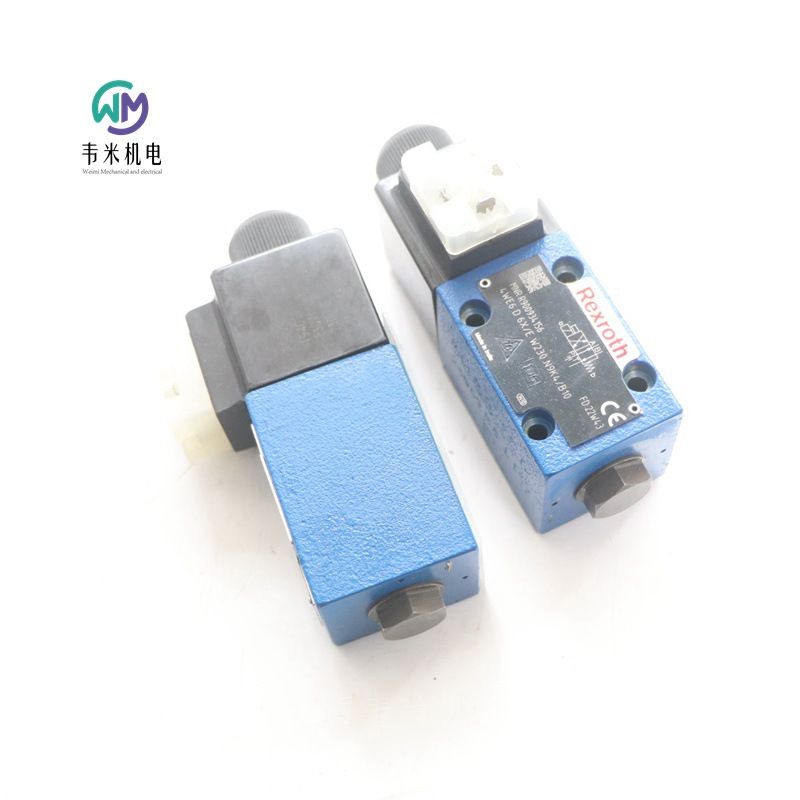

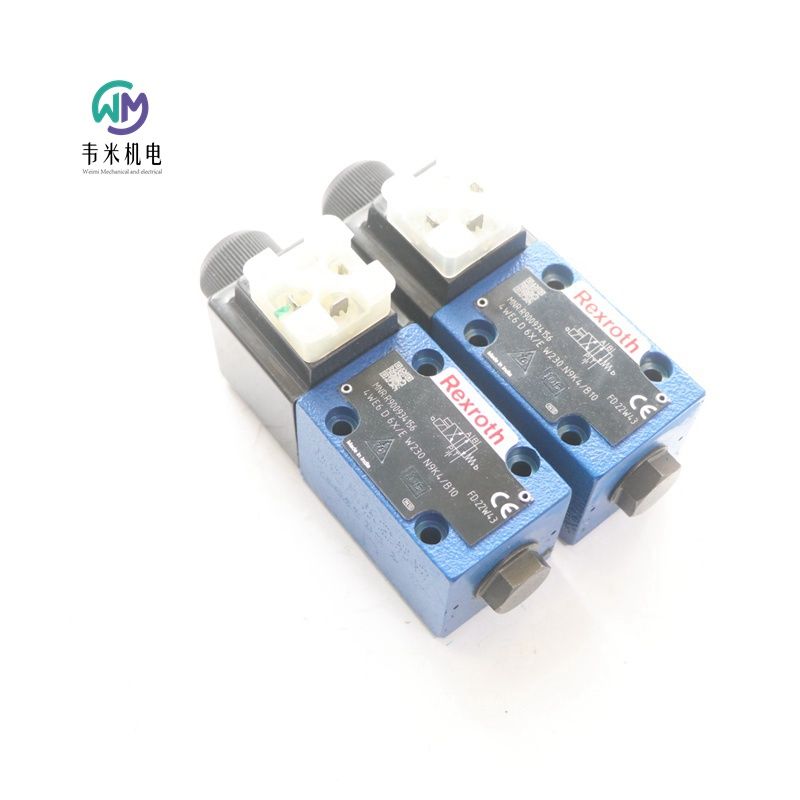

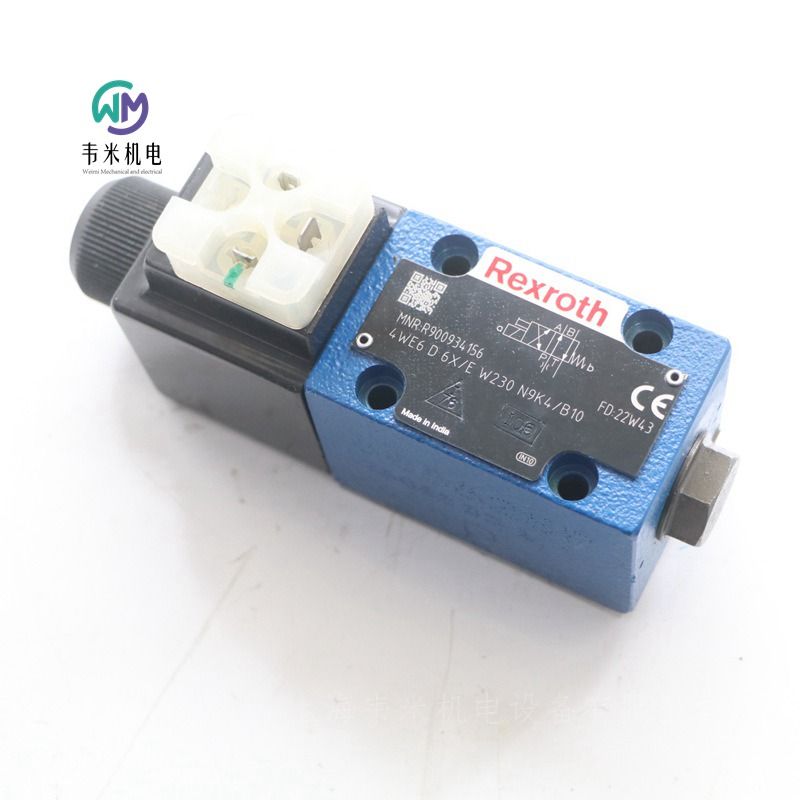

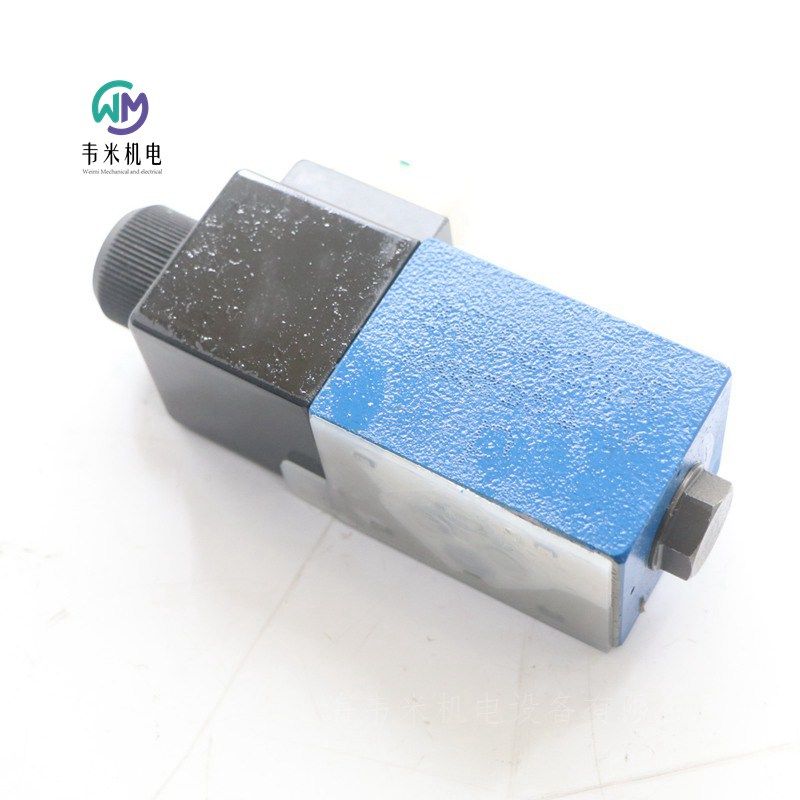

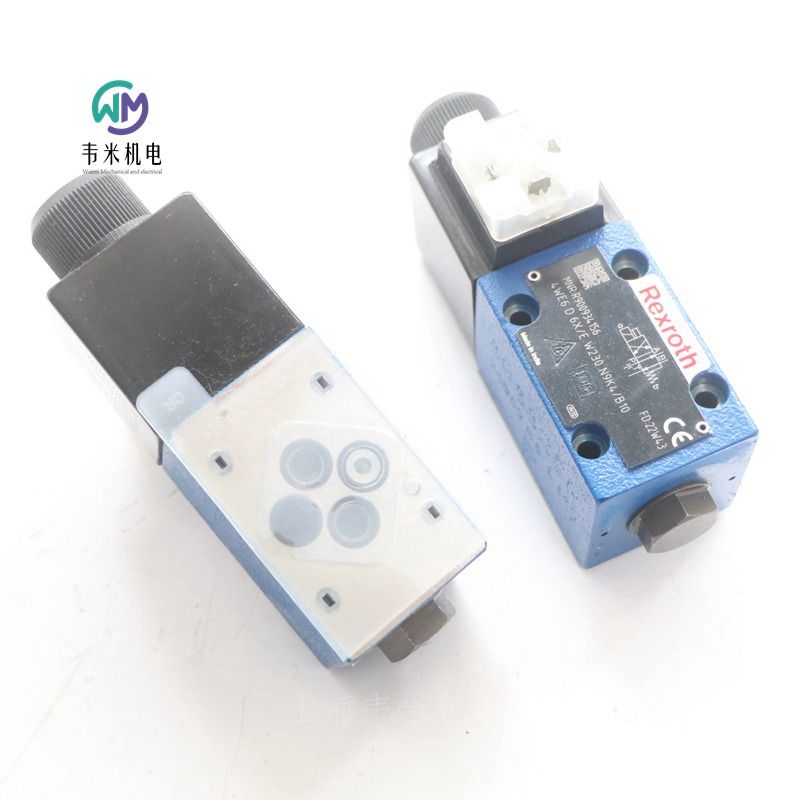

力士乐二位四通电磁阀4WE6D6X/EW230N9K4/B10，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH电磁阀R900934156
液压方向短管阀 4WE6D6X/EW230N9K4/B10
R900934156 4WE6D6X/EW230N9K4/B10
公称尺寸 6，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    60
滑阀符号    符号D
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    230伏交流电50/60Hz
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.33

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...E
规格 6
组件系列 6X
大工作压力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型号
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
通过 CSA 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。
在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。
接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确排风，以确保正常运行。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
技术数据：
重量
带一个线圈的电磁阀  1.45kg
带两个线圈的电磁阀  1.95kg
安装位置  任意
环境温度范围
标准型号
NBR 密封件  -20...50℃
FKM 密封件  -15...50℃
存储温度范围  5...40℃
工作压力
标准型号  350bar
型号“SO407”  315bar
流量
标准型号
电压 DC  80l/min
型号“SO407”  60l/min
交流电压 AC  60l/min
液压油温度范围
NBR 密封件  -20...80℃
FKM 密封件  -15...80℃
粘度范围  2.8...500mm²/s
液压油的允许污染度 符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
德国力士乐REXROTH电磁阀订货号和型号：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900976084 3WE6B9-62/EG24NK4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900929558 4WE6D62/EG24N9K4/A12
R901258008 4WE6D62/EG24N9K4/X15
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R901076530 4WE6D62/EG220N9K4/V/60
R900551704 4WE6D6X/EW110N9K4
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R900934156 4WE6D6X/EW230N9K4/B10
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R901235380 4WE6D62/EG24N9K72LSO407
R900922533 4WE6FB62/EG24N9K4
R900910299 4WE6J62/EG24N9K4/B12
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900922206 4WE6Y62/EW230N9K4/V
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R900617138 4WE6EB62/OFEG205N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R901235367 4WE6Q62/EG24N9K72LSO407
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900929366 4WE6H62/EG24N9K4/V
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4
R900962555 4WE6E6X/EG24K4QR0G24S
R900969834 4WE6G6X/EG24N9K4/A12
R900917184 4WE6J73-6X/EG96N9K4/A12

力士乐REXROTH电磁阀R901258008
液压方向短管阀 4WE6D6X/EG24N9K4/X15
R901258008 4WE6D62/EG24N9K4/X15
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH电磁阀R901235381
液压方向短管阀 4WE6D46-6X/OFEG24N9K72LSO407
R901235381 4WE6D46-62/OFEG24N9K72LSO407
公称尺寸 6, , 符号 D46, , 通过电磁驱动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    50
滑阀符号    符号D46
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，4极，M12 x 1，编码A
电气连接说明    连接器，4极，M12 x 1，符合EN 61076-2-101标准，带LED和二极管，引脚分配符合DESINA标准
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.02

力士乐REXROTH电磁阀R901076530
液压方向短管阀 4WE6D6X/EG220N9K4/V/60
R901076530 4WE6D62/EG220N9K4/V/60
公称尺寸 6，符号 D，电磁操作，220 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
带销钉
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    220伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.44

力士乐REXROTH电磁阀R901008688
液压方向短管阀 4WE6D6X/EG220N9K4/V
R901008688 4WE6D62/EG220N9K4/V
公称尺寸 6，符号 D，电磁操作，220 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
流量[l/min]    70
滑阀符号    符号D
大小    6.
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    220伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.42

力士乐REXROTH电磁阀R900976084
液压方向短管阀 3WE6B9-6X/EG24NK4
R900976084 3WE6B9-62/EG24NK4
公称尺寸 6, , 符号 B9, , 通过电磁致动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图
ISO 4401-03-02-0-05
产品系列    WE6./E
工作压力[bar]    350
滑阀符号    符号B9
连接类型    底板安装
大小    6.
驱动类型    电磁阀驱动
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.46

力士乐REXROTH伺服方向阀
R900772317 4WS2EM10-5X/60B11T315K31CV-114
规格 10，符号 V，外接放大器，24 V DC
液压阀，方向阀，方向伺服阀，伺服阀
高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。
外部先导油供应，内部先导油回油
直接驱动
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WS（E）2E10
工作压力[bar]    315
流量[l/min]    130
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    2.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.59


力士乐REXROTH伺服方向阀 4WS2EM10-5X/30B11ET315K31EV
R900949285 4WS2EM10-52/30B11ET315K31EV
规格 10，外接放大器，±15 V DC
高性能范围内的工业液压阀。根据液压符号可靠、快速地调节油流方向。通过内部活塞位置反馈实现高精度
喷嘴、带挡板的阀门
直动式
连接图    ISO 4401-05-05-0-05
压力 [bar]    315
连接类型    板材结构
额定流量 [l/min]    30
标称尺寸    10
驱动类型    电气带外接电子元件
连接数    4
开关位置数    3
电源电压    ±15 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    3.6

力士乐REXROTH四通伺服方向阀
型号4WS.2E...
通径 16
2X 系列
工作压力 210 / 315 bar
流量 320 L/min
技術參數
孔型  符合標準 DIN 24 340，A16 型
安裝位置  任意，應保證先導控制在系統啟動時有足夠的壓力（≥ 10 bar）！
儲藏溫度  - 20 至 + 80℃
使用環境溫度
- 30 至 + 70℃（帶外置放大器的閥）
- 20 至 + 60℃（帶內置放大器的閥）
重量
帶機械反饋  10kg
帶機械和電反饋與內置放大器  11kg
液壓參數（在粘度為 ν = 32 mm2/s 和 ϑ = 40 °C 時測得）
工作壓力（油口 A，B，P，X）  10 至 210 或 10 至 315bar
回油壓力，油口 T  峰值壓力 < 100bar，靜態 < 10bar
液壓油   符合 DIN 51 524 標準的礦物油（HL，HLP）；
油液溫度範圍  - 20 至 + 80℃；優先選擇 + 40 至 + 50℃
粘度範圍  15 至 380mm²/s；優先選擇 30 至 45mm²/s
電氣數據機械（M）
閥保護形式符合標準 EN 60 529  IP65
信號類型  模拟
每個線圈額定電流  50mA
每個線圈電阻  85Ω
60 Hz，100 % 額定電流時的電感
串联  0.96H
并联  0.24H
推薦的疊加的顫震信號：f = 400 Hz  幅值根據液壓系統而定，大為額定電流的 5 %
電氣數據，外置放大器
放大器（另行訂貨）歐洲制式 型號 VT-SR2
插頭
K8 型（外置放大器）插頭符合 VG 095 342 標準，另行訂貨，訂貨代碼：R900002460
K9 型插頭符合 E DIN 43 563-BF6-3/Pg11 標準，另行訂貨，訂貨代碼：R900223890（金属）
插頭中線圈的電氣接線（帶外置電子放大器的閥）
電氣接線可以是串聯的也可是並聯的，出於工作操作的安全和低的線圈電感，我們推薦使用並聯連接。
並聯回路： 插座 A 接 B 和 C 接 D。
串聯回路： 插座 B 接 C。
電氣控制從 A（+）到 D（-）會使閥上 P 口到 A 口，B 口到 T 口接通，反向連接則會使閥上 P 口到 B 口，A 口到 T 口接通。
用於閉環位置，力和速度的控制
二級伺服閥帶機械或機械與電反饋
一級是噴嘴擋板放大器
板式連接結構：底板符合：DIN 24 340 A16 型，端口 X 和 Y （另行訂貨）
干扭矩馬達，磁隙間壓力油無污染
也可用作三通型閥
耐磨損閥芯反饋元件
三種控制方式
控制
外控電路以歐洲制式或模塊式，（另行訂貨）
或閥內置電子放大器
閥和電子放大器已調整和測試
控制油油泵，不用拆閥可進行控制油內外形式的供油、回油切換
可互換控制閥套
一級的過濾可利用插頭外部進行
測試單元（電池供電，也可選電源供電）
注意：只對外控電子放大器的閥
帶內置放大器比例閥和伺服閥的測試單元
型號 VT-VET-1，1X 系列參考樣本 RC 29 685。
測試單元是用於對內置放大器比例閥和伺服閥的控制和功能測試。適合於測試工作電壓為 ± 15 V 或 24 V 的閥。
有以下幾種允許操作模式：
外部操作 → 工作電壓和給定值從操縱室傳到閥。
內部/外部操作 → 給定值通過測試單元；工作電壓從操縱室得到。
內部操作 → 工作電壓通過單獨電源提供；給定值通過測試單元得到。
給定值通過 BNC 插槽 → 可選的工作電壓
4WS（E）2EM 16-2X/...
4WS（E）2EM... 型閥為電控制，二級伺服方向閥，孔型符合DIN 24 340 A16 形。它們主要用於位置，力和速度控制閉環。
這類閥由一個電機械轉換器（力矩馬達），一個液壓放大器（噴嘴擋板原理），一個閥套（第 2 級）內的控制閥芯組成，閥芯通過一機械反饋連接到力矩馬達上。
在力矩馬達的線圈輸入一電信號，通過電樞的永久磁鐵產生一個力，這個力連到扭矩管上產生一個扭矩，通過扭矩管的連杆連接到擋板，使其離開兩噴嘴之間的中心位置，這樣就導致一個壓力差，作用於控制閥芯的端面。壓力差使得閥芯移動，由此壓力腔連到一執行器上，同時另一執行器與回油腔連接。控制閥芯通過一反饋彈簧（機械反饋）連到噴嘴擋板和力矩馬達上。控制閥芯不斷改變位置，直到反饋彈簧的反饋扭矩和力矩馬達的電磁轉矩相平衡，噴嘴擋板系統的壓差變為零。閥芯的行桯和通過先導控制閥的流量實現了閉環控制，與輸入電信號成正比。必須注意到，流量由閥的壓力差決定的。
外控電子放大器，型號 4WS2EM 16-2X/...（另行訂貨）
外控電子放大器（伺服放大器），用於控制閥，將模擬輸入信號（控制量）放大，這使得輸出控制電流能夠驅動閥。
內置放大器，型號4WSE2EM16-2X/...和4WSE2ED16-2X/...電子放大器用於模擬輸入信號的放大，與閥相配套。它內置於力矩馬達的蓋板內。閥的零點位置通過一外部電位器進行調節。
4WSE2ED 16-2X/...
這類閥除了通過反饋彈簧的機械控制，還有閥芯位置電信號的採集和控制。閥芯位置通過一個感應位移傳感器獲得。通過內置放大器，位移傳感器信號與給定值比較。任何可能的控制偏差進行電放大，作為一控制信號傳到力矩馬達上。有了這個附加的電反饋，由於電信號的閉環放大，使得在小信號範圍內有可能比機械式有更高的動態值。機械反饋保證了在電力供應故障情況下閥芯位於零點。
這類閥只配置內置放大器供貨。閥的零點可以通過外部電位計進行調節。
力士乐REXROTH四通伺服方向阀物料号和型号：
R900931560 4WS2EM16-25/150B12ET315K8DM


力士乐REXROTH单向阀
Z1S 6
规格 6
组件系列 4X
大工作压力 350 bar
大流量 40 l/min
用于垂直叠加的叠加阀
- 作为角阀
- 作为直通阀
油口安装面符合 ISO 4401-03-02-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
带测量油口，可选
可应要求作为单向节流阀提供
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将阀心保持在闭合位置。
与直通阀相比，角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。
注意：
对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！
在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏。
德国力士乐REXROTH单向阀：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901124305 Z1S6T15-41/V
R901086059 Z1S6T30-40/V

力士乐REXROTH单向阀R901086051
叠加式单向阀 Z1S6P05-4X/V
R901086051 Z1S6P05-40/V
公称尺寸 6，P2 → P1，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
P通道无泄漏堵塞
开启压力0.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1
连接类型    叠加阀
大小    6.
驱动类型    机械驱动
端口数    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901124305 Z1S6T15-4X/V
R901124305 Z1S6T15-41/V
公称尺寸 6，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
开启压力1.5巴
T通道无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    T1→T2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086032 Z1S6E50-4X/V
公称尺寸 6，A1 → A2，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力5bar
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2，B1→B2
连接类型 叠加阀
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.76

力士乐REXROTH叠加式单向阀
R901086060 Z1S6T50-4X/V
公称尺寸 6，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
T通道无泄漏堵塞
开启压力5bar
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    T1→T2
连接类型    叠加阀
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.79

力士乐REXROTH叠加式单向阀
R901298613 Z1S6B15-4X/V
公称尺寸 6，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    B1→B2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086070 Z1S6A05-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086077 Z1S6B05-4X/V
公称尺寸 6，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道B无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    B1→B2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901220126 Z1S6C15-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086081 Z1S6C05-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086601 Z1S6P05-4XVS090
公称尺寸 6，P2 → P1，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
P通道无泄漏堵塞
特殊类型90
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.77

力士乐REXROTH叠加式单向阀
R901086037 Z1S6F05-4X/V
公称尺寸 6，P2 → P1，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
P和T通道无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1，T1→T2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.76

力士乐REXROTH叠加式单向阀
R901086086 Z1S6C30-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力3 bar
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78


力士乐REXROTH单向阀Z1S6T05-4X/V
R901086058 Z1S6T05-40/V
高功率范围的工业液压阀。在选定的连接处可靠地切断油流。
开启压力0.5巴
阀座阀
直接操作
产品特性
连接图像    ISO 4401-03-02-0-05
产品系列    Z1S6
压力[bar]    350.
体积流量[l/min]    40
活塞符号    T1→T2
连接类型    中间组件
标称尺寸    6
操作类型    具有机械操作
连接数    4
开关位置数量    2
电气连接说明    0
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。
博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。
力士乐REXROTH叠加式单向阀 Z1S6T05-4X/V
R901086058
公称尺寸 6，T1 → T2，机械操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
直动式
开启压力 0.5 bar
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    40
油路符号    T1 → T2
连接类型    中间组装
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    0.78


力士乐REXROTH单向阀
Z1S 10
规格 10
组件系列 4X
大工作压力 350 bar
大流量 100 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
由于单向阀安装套件可单独使用，因此可以经济高效地更换磨损部件
带测量油口，可选
单向节流阀，可选
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
塑料锥阀芯的行程受塑料弹簧座限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将塑料锥阀芯保持在闭合位置。在低压 （0.1 x p大）时已实现佳密闭性。
注意:
对于塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏！出于整体结构考虑（预载），需要塑料弹簧座的凸出部分。随着所含液压油体积和温度变化，可能会发生静态压力变化，这不是由阀座表面泄漏引起的。
德国力士乐REXROTH单向阀订货号和型号：
R901274737 Z1S10P30-1-4X/F
R901274741 Z1S10P50-1-4X/F
R901274750 Z1S10P05-1-4X/F/MPB-068
R901274759 Z1S10P05-1-4X/F
R901274760 Z1S10TA05-2TB9-4X/F
R901274765 Z1S10B05-1-4X/F
R901274766 Z1S10B05-2-4X/F
R901274767 Z1S10A05-2B05-2-4X/F
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F
R901405923 Z1S10TA05-2TB05-2-4X/F



力士乐REXROTH单向阀
S6…S30 A..-1X/...
规格 6 … 30
组件系列 1X
大工作压力 450 bar
大流量 450 l/min
用于螺纹连接（内螺纹）
无泄漏地阻塞一个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号：
R900422881 S6A1.0/
R900422886 S8A1.0/
R900422887 S8A2.0/
R900422888 S8A3.0/
R900420531 S10A1.0/
R900420521 S15A3.0/
R900420525 S20A1.0/
R900769822 S20P05-10/
力士乐二位四通电磁阀4WE6D6X/EW230N9K4/B10
