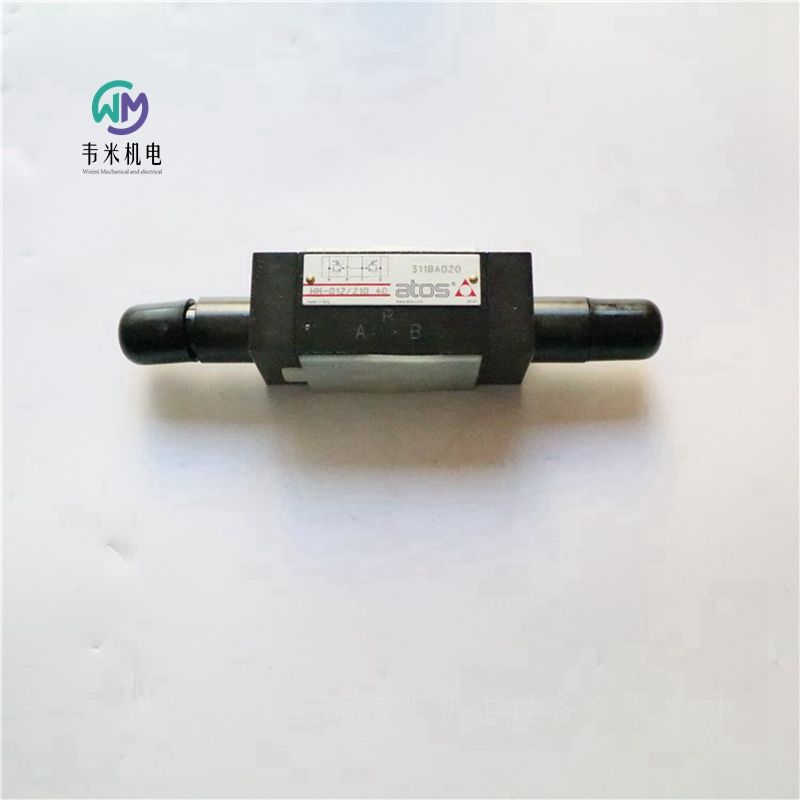

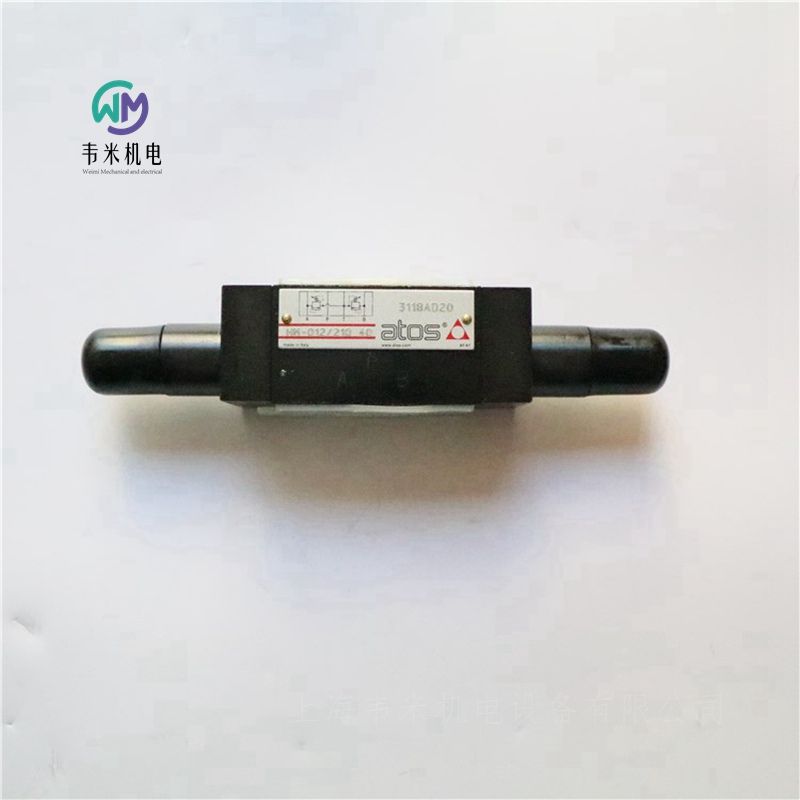

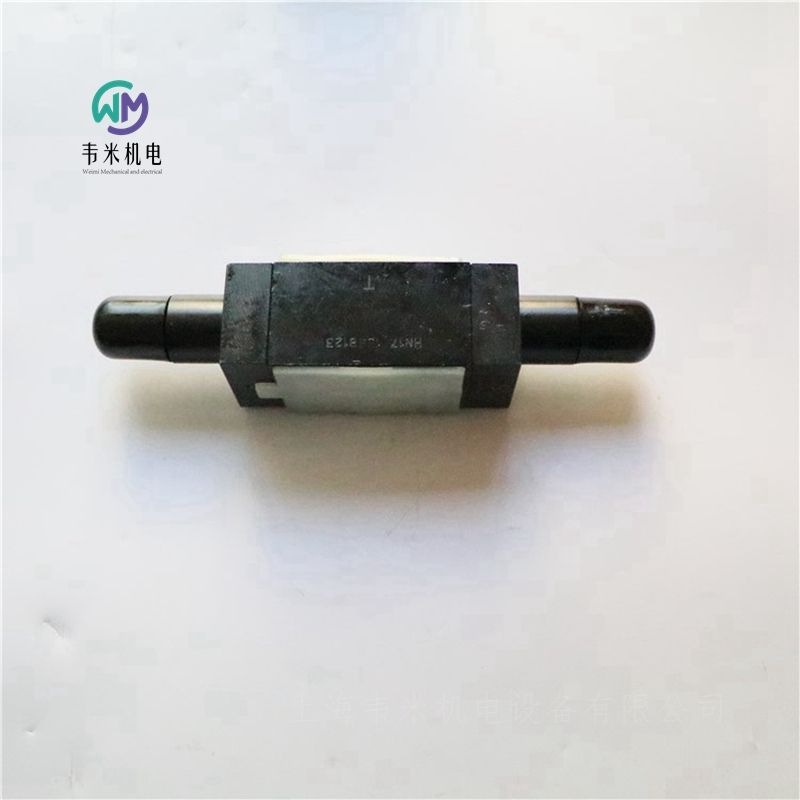

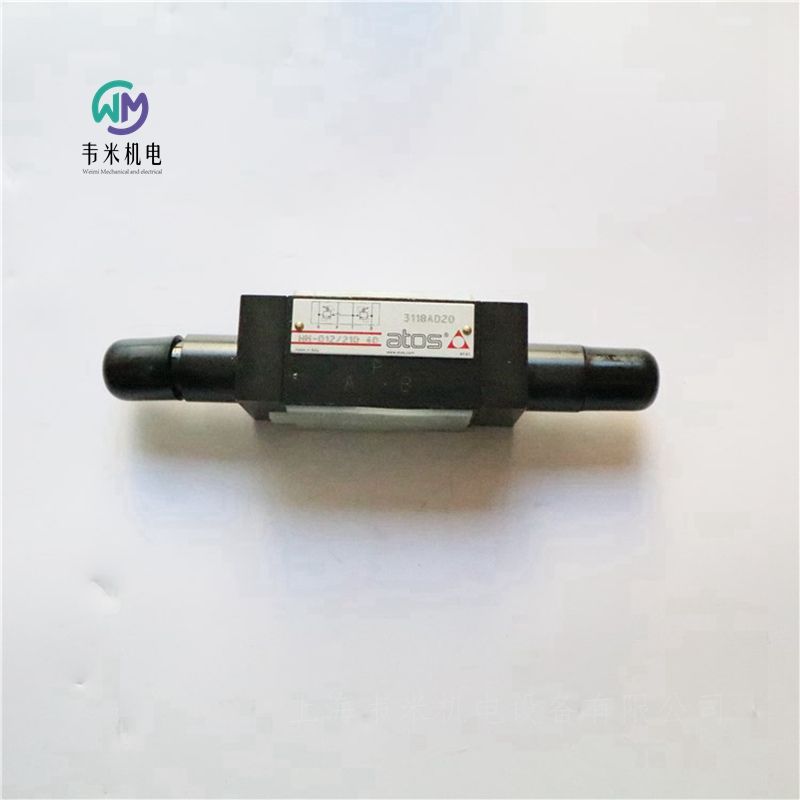

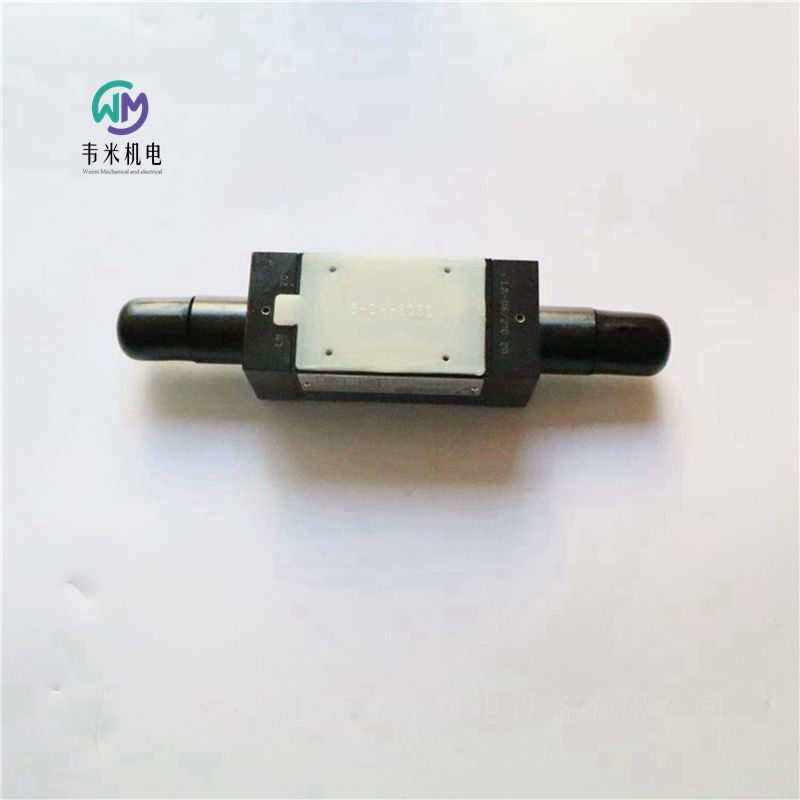

ATOS先导式溢流阀HM-012/210 40，上海韦米机电设备有限公司主营销售产品，原厂原装，质量保障，现货供应，价格优惠，销售热线： ，传真： ；联系人：雷青。热诚欢迎新老客户咨询购买！
先导型溢流阀的特点
先导阀和主阀阀芯分别处于受力平衡，其阀口都满足压力流量方程。阀的进口压力由两次比较得到，压力值主要由先导阀调压弹簧的预压缩量确定，主阀弹簀起复位作用。
通过先导阀的流量很小，是主阀额定流量的1%因此其尺寸很小，即使是高压阀，其弹簧刚度也不大。这样一来阀的调节性能有很大改善。
主阀芯开启是利用液流流经阻力孔形成的压力差。阻力孔一般为细长孔，孔径很小0=0.8~1.2mm,孔长I = 8~12mm,因此工作时易堵塞，一旦堵塞则导致主阀口常开无法调压。
先导型溢流阀遥控口接法
先导阀前腔有一遥控口，在该控制口接远程调压阀可实现远控，接电磁阀通回油箱可实现卸载。
远程调压阀实际上是一个独立的压力先导阀，旁接在先导型溢流阀遥控口起远程调压作用，其调定压力必须低于先导阀的调定压力。无论哪个起作用，泵的溢流量始终经主阀阀口回油箱。
溢流阀的功用
溢流阀旁接在泵的出口，用来保证系统压力恒定，称为定压阀。
溢流阀旁接在泵的出口，用来限制系统压力的*大值，对系统起保护作用，称为安全阀。
电磁溢流阀还可以在执行机构不工作时使泵卸载。
直动式溢流阀
调压范围:在规定的范围内调节时，阀的输出压力能平稳的升降，无突跳或迟滞现象。
压力流量特性:
溢流阀的进口压力随流量变化而波动的性能;又称为启闭特性。
(p;-Pk)、(p;-Pp) 称为调压偏差，调压偏差小好
nk=P/p。称为开启压力比，
np=P/p。称为闭合压力比，nk、n,大好。
压力损失和卸载压力:当调压弹簧预压缩量等于零或主阀上腔经遥控口直接接回油箱时，流经阀的流量为额定值时，溢流阀的进口压力。压力损失略高于卸载压力。
减压阀
减压阀是利用液流流过缝隙产生压力损失，使其出口压力低于进口压力的压力控制阀。
按调节要求不同，有定值减压阀，定差减压阀，定比减压阀。
定值减压阀的结构原理
减压阀起减压作用且保证出口压力为定值的条件是:当出口压力大于减压阀的调定压力，使其先导阀开启。
直动式减压阀
减压阀的功用与特点：
减压阀用在液压系统中获得压力低于系统压力的二次油路上
与溢流阀比较:
减压阀是出口压力控制，保证出口压力为定值;溢流阀是进口压力控制，保证进口压力为定值。
减压阀阀口常开;
溢流阀阀口常闭。
减压阀有单独的泄油口;溢流阀弹簧腔的泄漏油经阀体
内流道內泄至出口。
减压阀与溢流阀-样有遥控口。
顺序阀
顺序阀是一种利用压力控制阀口通断的压力阀。
按控制油来源不同分内控和外控，按弹簧腔泄漏油引出方式不同分内泄和外泄。
顺序阀的四种控制方式
通过改变上盖或底盖的装配位置可得到内控外泄、内控内泄、外控外泄、外控内泄四种类型。
内控外泄顺序阀
内控外泄顺序阀与溢流阀非常相象:阀口常闭，进口压力控制，但是该
阀出口油液要去工作，所以有单独的泄油口。
内控外泄顺序阀用于多个执行元件顺序动作。其进口压力先要达到阀的调定压力，而出口压力取决于负载。当负载压力高于阀的调定压力时，进口压力等于出口压力，阀口全开;当负载压力低于调定压力时，进口压力等于调定压力，阀的开口一定。
内控内泄顺序阀与外控顺序阀
内控内泄顺序阀的图形符号和工作原理与溢流阀相同。
多串联在液压系统的回油路上，使回油具有一定压力。
外控内泄顺序阀等同于二位二通阀，可作卸载阀。
外控外泄顺序阀可作液动开关和限速锁。
压力继电器
压力继电器是一种将液压系统的压力信号转换为电信号输出的元件。
其作用是实现执行元件的顺序控制或安全保护。
柱塞式压力继电器的结构原理
ATOS先导式溢流阀HM-012/210 40
先导式溢流阀
HM-011/100 40
HM-011/210 40
HM-011/350 40
HM-012/100
HM-012/210 40
HM-012/350 40
HM-013/100
HM-013/210 40
HM-013/210/V 40
HM-014/100 40
HM-014/210 40
HM-015/100 40
HM-015/210 40
KM-011/100
KM-011/210
KM-011/210
KM-011/210/V 50 /WG
KM-011/350 50
KM-012/100
KM-012/100/V 50
KM-012/210 50
KM-013/100 50
KM-013/210 50
KM-013/350 50
KM-014/100 50
KM-014/210 50
KM-014/210/V 50
KM-014/350 50
KM-015/100
KM-015/210 50
意大利atos线圈 型号有：
DC直流的
SP-COU-6DC/80
SP-COU-9DC/80
SP-COU-18DC/80
SP-COU-12DC/80
SP-COU-24DC/80
SP-COU-48DC/80
SP-COU-125DC/80
SP-COU-12DC/10
SP-COUR-12DC/10
SP-COU-14DC/10
SP-COUR-14DC/10
SP-COU-24DC/10
SP-COUR-24DC/10
SP-COU-28DC/10
SP-COUR-28DC/10
SP-COU-110DC/10
SP-COUR-110DC/10
SP-COU-220DC/10
SP-COUR-220DC/10
SP-COU-110RC/10
SP-COUR-110RC/10
SP-COU-230RC/10
SP-COUR-230RC/10
SP-CAE-12DC
SP-CAER-12DC
SP-CAE-24DC
SP-CAER-24DC
SP-CAE-110DC
SP-CAER-110DC
SP-CAE-220DC
SP-CAER-220DC
AC交流的
SP-COI-24/50/60AC/80
SP-COI-48/50/60AC/80
SP-COI-110/50/60AC/80
SP-COI-120/60AC/80
SP-COI-230/50/60AC/80
SP-COI-230/60AC/80
SP-CAE-110/50/60AC
SP-CAER-110/50/60AC
SP-CAE-230/50/60AC
SP-CAER-230/50/60AC
比例压力插装阀
供应意大利ATOS电磁阀、ATOS常规阀、ATOS叠加阀、ATOS插装阀、ATOS比例阀、ATOS换向阀、ATOS盖板、ATOS柱塞泵、ATOS齿轮泵、ATOS叶片泵、ATOS普通油缸、ATOS伺服油缸、ATOS电子器件、ATOS附件等液压产品。
大量现货库存，欢迎来电咨询。
LIMZA-A-1/180/M 20
LIMZA-A-3/180/M 40
LIMZO-A-3/210
LIMZO-A-4/210
LIMZO-A-5/315/P 30
LIMZO-AE-4/315 10
LIMZO-TER-4/210 50
LIMZO-TER-4/210/I
LIQV-2 20
LIQV-2/K
LIQZO-A-252S4
LIQZO-L-252L4 50
LIQZO-L-322L4 50
LIQZO-LE-402L4 50
LIQZO-LE-502L4 50
LIQZO-LE-632L4 51
LIQZO-T-252L4
LIQZO-T-252L4 50 /PE
LIQZO-T-322L4 50
LIQZO-T-402L4
LIQZO-TE-322L4 50
LIRA-1/100 20
LIRA-1/210 20
LIRA-2/210/V 20
LIRA-3/100
LIRA-4/210/V 11
LIRZO-A-1/210
压力流量阀
QVHZO-A-06/12 20
QVHZO-A-06/18
QVHZO-A-06/3
QVHZO-A-06/36
QVHZO-A-06/45
QVHZO-AE-06/3/I 10
QVHZO-AE-06/45/I
QVHZO-T-06/12 31
QVHZO-T-06/3 31/WG
QVHZO-TE-06/18 40
QVHZO-TE-06/18/I 40
QVHZO-TE-06/3 40
QVKMZOR-A-10/90/210/18
QVKZOR-A-10/65
QVKZOR-AE-10/90 10
QVKZOR-AES-BC-10/65 10
QVKZOR-T-10/65
QVKZOR-TE-10/65 20
QVKZOR-TE-10/65/F 20
QVZO-A-20/210-S4
QVZO-A-20/2-L4/18/V 20
QVZO-A-20/2-S4 30
QVZO-A-20/2-S4/V
QVZO-A-20/3-S4 30
供应意大利ATOS常规阀
大量现货库存，欢迎来电咨询。
单向阀
ADR-06
ADR-06/2
ADR-06/4
ADR-06/8
ADR-10
ADR-10/2
ADR-10/2/12
ADR-10/2/15
ADR-10/2/20
ADR-10/2/22
ADR-10/4
ADR-10/8
ADR-15
ADR-15/2
ADR-15/4
ADR-20
ADR-20/2
ADR-20/4
ADR-25
ADR-25/2 32
ADR-25/4
ADR-25/8
ADR-32 31
ADR-32/2
ADR-32/4 31
ADRL-10 40
ADRL-10/2 40
ADRL-15 40
ADRL-20
ADRL-20/2
ADRL-20/8 40
ADRL-32
ADRL-32/2
AGRL-10
AGRL-20
AGRL-32 41
AGRLE-10
AGRLE-20
AGRLE-32
DR型先导式减压阀
1.结构和工作原理:
阀处在不工作时，阀处于开启状态，油可经主阀芯从B口流向A口。DR10型在阀腔建立起压力的同时，压力油通过阻尼器，控制通道作用到主阀芯上端和先导阀的锥阀上。当阀腔压力超过了弹簧的调定压力时锥阀被打开。这时主阀芯上腔的油通过阻尼器流到弹簧腔，这样在主阀芯上形成一个压力差，在这压力差作用下主阀芯产生位移，减小开口，以保持A腔压力的恒定。控制油经通道或从外部排回油箱。若选择有单向阀的结构，油可以从A腔流到B腔。
DR20和DR30型这两种与DR10型阀工作原理相同，只是控制油是从通道
引入的，并在先导阀内装有限制控制油的流量恒定器。
当流量Q=0时，过载阀(10)可限制A腔压力的升高，保证阀不被破坏。
ZDR直动型减压阀是叠加阀。它是一种三通阀，即有二次回路卸荷装置的阀。它主要用来降低部分系统的压力。
该阀主要由阀体、控制阀芯、两个压力弹簧、压力调节装置以及可选择的单向阀组成。
用调节装置调节二次压力。
阀是常开状态的，也就是说油可以畅通地由通道P流向P1 (DP型)，或从A流到A1(DA型)。
P1腔的压力油经控制通道流到阀芯的左端，使阀芯压在弹簧上。当P1腔的压力(即负载)超过调节弹簧的调定值时，阀芯在调节区域内移
动，以保持其P1腔的压力恒定。
控制油是从P1腔经通道引入的。P1腔的压力由于外负载的作用而继续升高，则使阀芯压缩弹簧使压力油经阀芯上的孔(流到T腔(卸荷)，则压力不再升高，从而实现过载保护。
泄漏油是通过弹簧腔(7)排到油箱的。
“DA”可选择单向阀，油从A1腔流回。
在连接口安装压力表，可检测二次压力值。
ZDR,,D型减压阀是叠加板式减压阀。它是一种三通阀，即有二次回路保护装置的阀。该阀主要用来降低系统的压力。
该阀主要是由阀体、控制阀芯、两个压力弹簧、压力调节装置以及可以选择的单向阀组成。
旋转压力调节装置可调节二次压力。
在静止时阀处于开启状态，也就是说油可以畅通地由通道P流向通道P1(DP型)从A流向A1 (DA型)和从B流向B1 (DB 型)。P1腔的压力油经控制通道流到阀芯的左侧，使阀总压再弹簧上。当P1腔的压力(即负载)超过调节弹簧的调节值时，阀芯在调节区域内移动，以保持其P1腔压力的恒定。
控制油是从P1腔经通道(5)引入的。P1腔的压力由于外负载的作用而继
续升高，则推动阀芯压缩弹簧使压力油经阀芯上的孔(7)流到T腔压力不再升
高，从而实现了过载保护。
泄漏油是通过弹簧腔(8)排到油箱的。“DA”和DB型减压阀，可安装单
向阀，油可从A1流到A和B1流到B。在压力表连接口(9) 可测得二次压力数
值。
2.减压阀的常见故障及排除.
减压阀的常见故障有调压失灵、阀芯径向卡紧、工作压力调定后出油口压力自行升高、噪声、压力波动及振荡等。
(一)调压失灵
调压失灵有如下一些现象:
调节调压手轮，出油口压力不上升。其原因之一是主阀芯阻尼孔堵塞、阻尼器和阻尼器堵塞，出油口油液不能流入主阀上腔和导阀部分前腔，出油口压力传递不到锥阀上，使导阀失去对主阀出油口压力调节的作用。又因阻尼孔堵塞后，主阀上腔失去了油压P3的作用，使主阀变成一个弹簧力很弱的直动型滑阀，故在出油口压力很低时就将主阀减压口关闭，使出油口建立不起压力。另外，主阀减压口关阀时，由于主阀芯卡住，锥阀未安装在阀座孔内，外控口未堵住等，也是使出油口压力不能上升的原因。
出油口压力上升后达不到额定数值，其原因有调压弹簧选用错误，变形或压缩行程不够，锥阀磨损过大等原因。
调节调压手轮，出油口压力和进油口压力同时上升或下降，其原因有锥阀座阻尼小孔堵塞，阻尼器堵塞，泄油口堵住和单向阀泄漏等原因。
锥阀座阻尼小孔堵塞，阻尼器堵塞后，出油口压力同样也传递不到锥
阀上，使导阀失去对主阀出油口压力调节作用。又因阻尼小孔堵塞后，使无先导流量流经主阀芯阻尼器，使主阀上、下腔油液压力相等，主阀芯在主阀弹簧力的作用下处于*下部位置，减压口通流面积为*大，所以油口压力就随进油口压力的变化而变化。
如泄油口堵住，从原理上来说，等于锥阀座阻尼小孔堵塞，阻尼器堵塞。这时出油口压力虽能作用在锥阀上,但同样也无先导流量流经主阀芯阻尼器，阻尼器，减压口通流面积也为*大，故出油口压力也跟随进油口压力的变化而变化。
当单向减阀的单向阀部分泄漏严重时,进油压力就会通过泄漏处传递给出油口，使出油口压力也会跟随进油口压力的变化而变化。另外，当主阀减压口处于全开位置时，由于主阀芯卡住，也是使出油口压力随进油口压力变化的原因。
调节调压手轮时，出油口压力不下降。其原因主要由于主阀芯卡住引起。出口压力达不到*低调定压力的原因，主要由于先导阀中“O”形密封圈与阀盖配合过紧等。
(二)阀芯径向卡紧
由于减压阀和单向减压阀的主阀弹簧力很弱，主阀芯在高压情况下容易发生径向卡紧现象，而使阀的各种性能下降，也将造成零件的过度磨损，并缩短阀的使用寿命，甚至会使阀不能工作，因此必须加以消除。
(三)工作压力调定后出油口压力自行升高
在某些减压控制回路中，如用来控制电液换向阀或外控顺序阀等，当电液换向阀或外控制顺序阀换向或工作后，减压阀出油口的流量即为零，但压力还需保持原先调定的压力。在这种情况下减压阀的出油口压力往往会升高，这是由于主阀泄漏量过大所引起。
在这种工作状况中，因减压阀出口流量变为零，流量流经减压口的流量只有先导流量，由于先导流量很小，一般在2升/分以内，因此主阀减压口基本上处于全关位置，先导流量由三角槽或斜面处流出。如果主阀芯配合过松或磨损过大，则主阀泄漏量增加。按流量连续性定理，这部分泄漏量也必须从主阀阻尼孔内流出流经阻尼孔的流量即由原有的先导流量和这部分泄漏量二部分组成。因阻尼孔面积和主阀上腔油液压力P3未变(P3由已调整好的调压弹簧预压缩量确定)，为使通过阻尼孔的流量增加，而必然引起主阀下腔油液压力P2的升高。因此，当减压阀出口压力调定好后，如果出口流量为零时，出口压力会因主阀芯配合过松或磨损过大而升高。
(四)噪声、压力波动及振动
由于减压阀是一个先导式的双级阀，其导阀部分和溢流阀的导阀部分通用，所以引起噪声和压力波动的原因也和溢流阀基本相同。减压阀在超流量使用中，有时会出现主阀振荡现象，使出油口压力不断地升
压一卸荷一升压一卸荷，这是由于无穷大的流量使液流力增加所致。当流量过大时，软弱的主阀弹簧平衡不了由于过大流量所引起的液流力的增加，因此主阀芯在液流力作用下使减压口关闭，出油口压力和流量即为零，则液流力即也为零，于是主阀芯在主阀弹簧力作用下，又使减压口打开，出油口压力和流量又增大，于是液流力又增加，使减压口关闭，出油口压力和流量又为零。这样就形成主阀芯振荡，使出油口压力不断地变化，因此减压阀在使用时不宜超过推荐的公称流量。
