力士乐插装式比例节流阀的工作原理和应用行业

力士乐插装式比例节流阀的工作原理和应用行业：


一、工作原理

核心控制逻辑
通过先导比例电磁铁（如DBW系列）调节控制腔（X腔）压力，改变主阀芯两侧压力差，从而精确调节主阀芯开度，实现流量的比例控制。流量与开度、压力差呈正相关关系，支持连续调节。

功能细分

方向控制：通过先导电磁阀切换主阀控制腔的压力通断，类似液压开关（如二位三通阀）。
压力控制：主阀芯与调压阀配合，实现溢流或减压功能（如LFA系列）。
流量控制：主阀芯设计为节流口结构，通过比例阀动态调节开度，适应复杂工况需求。

闭环反馈机制
高精度型号集成差动变压器（LVDT），实时检测阀芯位置并与指令值比对，自动补偿偏差（如4WRPEH系列）。

二、应用行业

机械加工与数控机床
用于精密流量控制，实现工件高速高精度加工，提升加工效率与质量（如4WRE10W75-2X/G24K4/V型号）。

汽车制造业
应用于底盘及悬挂系统的液压控制，精确调节液压缸运动，保障行驶平稳性与乘坐舒适性。

重工业领域
在石油化工、电力、冶金等行业中，适应高压、高温等恶劣环境，确保液压系统稳定运行。

插装式比例节流阀凭借模块化设计、高响应精度及强环境适应性，成为工业液压系统中的关键控制元件。

力士乐插装式比例节流阀产品参数：

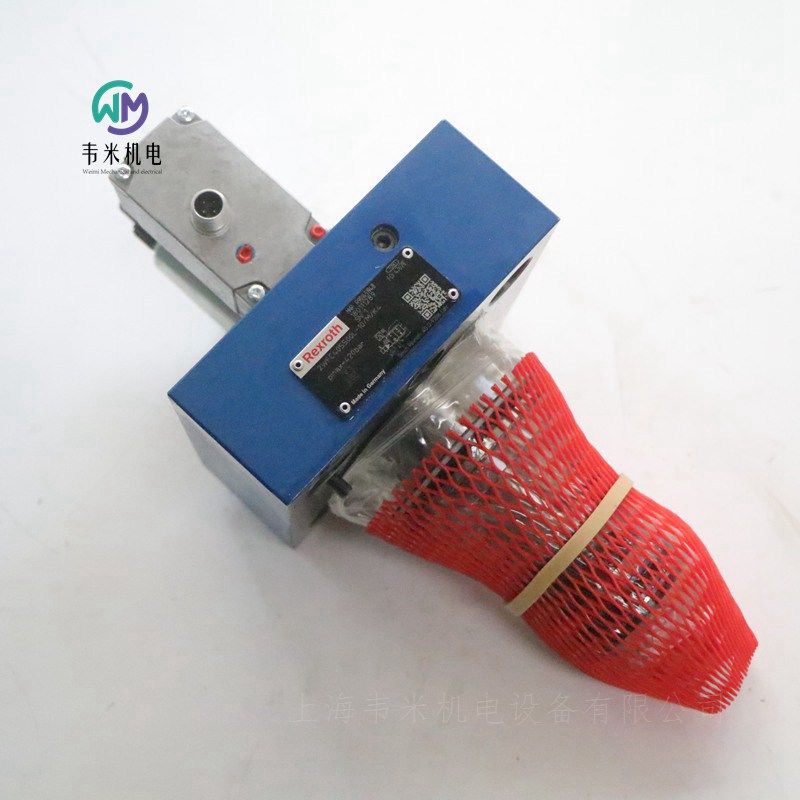

力士乐REXROTH比例插装阀
R901451948 2WFC40S500L-1X/M/K4
R901451948 2WFC40S500L-10/M/K4
规格 40，A → B，B → A，外接放大器，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO  7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.17
